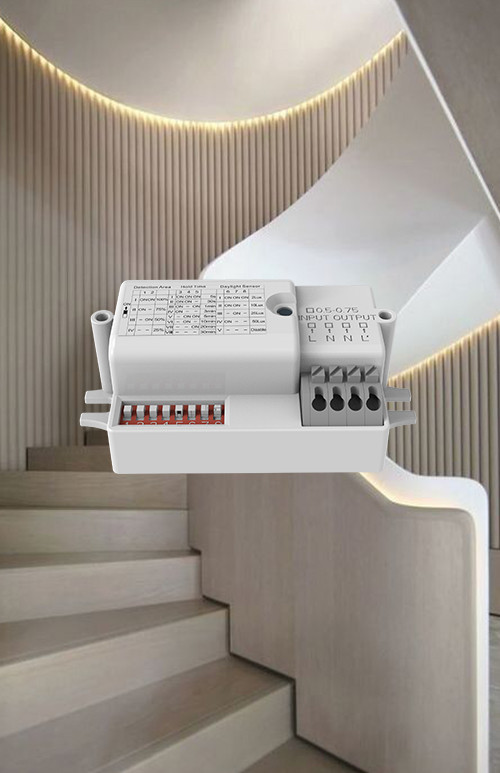

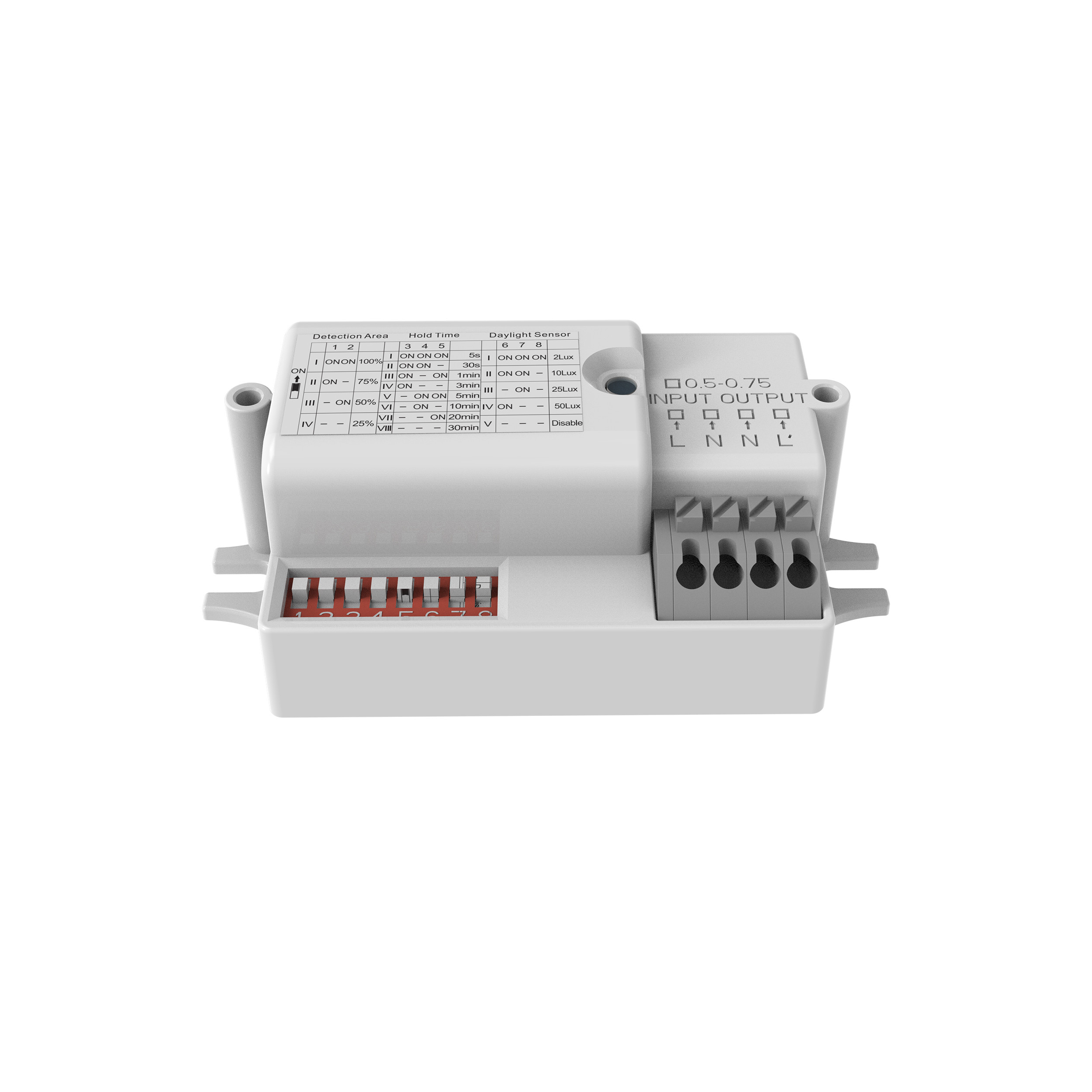

MC090S U Tri Proof Mikrodalga Hareket Sensörü Ultra Küçük Montaj

  • MC090S U Tri Proof Microwave Motion Sensor Ultra Small Mounting
Menşe yeri Şenzen
Marka adı merrytek
Sertifika FCC
Model numarası MC090S U
Min sipariş miktarı 100
Fiyat Negotiation
Ambalaj bilgileri Önce kabarcık torbasında paketlenir ve daha sonra dış ambalaj için karton ile takviye edilir
Teslim süresi <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, Numune v

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
İşlem Voltaj Mesafesi 120-277VAC Hazırda bekleme gücü <0,5 W
Çalışma Frekansı 5,8 GHz ±74,9 MHz. ISM dalga bandı Zaman tutun 5S/30S/1dk/3dk/5dk/10dk/20dk/30dk
Bekleme Süresi 30S/1dk/3dk/5dk/10dk/20dk/30dk Algılama Alanı %50/%75/%100
Vurgulamak

Tri Proof Mikrodalga Hareket Sensörü

,

FCC Mikrodalga Hareket Sensörü

,

FCC mikrodalga ışık sensörü
Mesaj bırakın
Ürün Açıklaması

Mikrodalga Hareket Sensörü MC090S U, FCC Üzerinden Toplu, 120-277VAC, Parazite Karşı Üstün Bağışıklık



1. Özellikler



  • Sekiz DIP anahtarı ayarı, mesafe, zaman, gün ışığı sensörü, çok hızlı ayarlanabilir.

  • Ultra küçük montaj boyutu, çoklu montaj seçenekleri, üst ve alt montaj seçenekleri için destek.

  • Süper uygun maliyetli, çeşitli lambaları, tri-proof lambaları, tavan lambalarını destekler.

  • Kızılötesi sensör, ışık sensörünü filtrelemek için kullanılır ve ışık hassasiyeti değeri daha doğrudur ve bulutlu ve güneşli günlerden etkilenmez.

  • Parazite karşı üstün bağışıklık için düşük empedanslı 5.8G anten.

  • FCC üzerinden toplu iş, TÜV sertifikası.

2. Parametre



Giriş İşlem Voltaj Mesafesi 120-277VAC 50/60Hz
Anma Gerilimi 120-277VAC 50/60Hz
Hazırda bekleme gücü ≤0.5W
Dalgalanma Testi L ile N arasında: 1KV
Çıktı Çalışma modu AÇIK KAPALI
Yük Tipi Dirençli veya Kapasitif
Yükleme kapasitesi

200W@120VAC, 400@270VAC (Kapasitif)

400W@120VAC, 400@270VAC (Dirençli)
Yük Akımı Yok
Yük dalgalanma akımı 30A röle - 30A (%50 Ipeak'te test twidth 500us @230Vac, tam yükte soğuk başlatma) veya 60A (%50 Ipeak'te 200us @230Vac test twidth, tam yükte soğuk başlatma)
Sensör Çalışma Frekansı 5,8 GHz ±74,9 MHz.ISM dalga bandı
İletim gücü 0,5 mW Maks.
Zaman tutun 5S/30S/60S/3dk/5dk/10dk/20dk/30dk
kısma Yok
Ayırmak Yok
Algılama Alanı %100 / %75 / %50 / %25
Gün ışığı sensörü 2Lux/10Lux/25Lux/50Lux/Devre Dışı

Yarıçap Algılama

(3m yüksekliğe kurulur)

Normal hareketli: 4-6m

Hızlı hareket: 2-3m


Montaj yüksekliği 2,5-6 m(Emme Üstü Kurulum)
Algılama Açısı Tavan montajı 150°

İşletme

Çevre

 Çalışma sıcaklığı -20℃…+60℃ Nem: %85 (yoğuşmasız)
Depolama sıcaklığı -40°C…+80°C
Sertifika Standartları Güvenlik standartları EN61058-1, EN61058-1-2
EMC standartları EN300440, EN301489-1, EN55015, EN61547, EN61000-3-2, EN61000-3-3, EN62479
çevreselGereklilik RoHS
sertifika Tüv ve FCC
Diğerleri Giriş/çıkış terminali özellikleri 0,5-0,75 mm2
IP derecelendirme IP20
Koruma Sınıfı Sınıf II
Kurulum yerleşik kurulum
Boyut 72*36*24,5 mm
paket Kabarcık çanta + bölme + dış kutu (K=A)
Net ağırlığı 38g
Ömür 5 yıl garanti @Ta 230V tam yük

Not

1. “N/A” mevcut değil anlamına gelir.

2. Algılama alanı, hareketli nesnenin hacmi ve hareket hızından etkilenir.Algılama alanı 165 cm boyunda bir kişi tarafından test edilir ve yürüme hızı 0,5 m/s'dir.


3. İşlev



Açık/KAPALI İşlevi

MC090S U Tri Proof Mikrodalga Hareket Sensörü Ultra Küçük Montaj 0







4. Boyut (mm)


MC090S U Tri Proof Mikrodalga Hareket Sensörü Ultra Küçük Montaj 1

5. Kablolama

MC090S U Tri Proof Mikrodalga Hareket Sensörü Ultra Küçük Montaj 2

*Sensör sadece bir yükü bağlamak için tasarlanmıştır.Birden fazla yük bağlamak sensöre zarar verebilir.





6. Yapı

MC090S U Tri Proof Mikrodalga Hareket Sensörü Ultra Küçük Montaj 3

7. Radyasyon Modeli



MC090S U Tri Proof Mikrodalga Hareket Sensörü Ultra Küçük Montaj 4

*%50,%75,%100 algılama hassasiyeti 5.5m montaj yüksekliğine monte edildiğinde uygulanabilir.Yalnızca %25 hassasiyet, hareket sinyalini algılayamaz.







MC090S U Tri Proof Mikrodalga Hareket Sensörü Ultra Küçük Montaj 5

8.İşlev Çevirme Ayarları

Algılama Alanı

  1 2
Ⅰ ÜZERİNDE ÜZERİNDE 100%
Ⅱ ÜZERİNDE - %75
Ⅲ - ÜZERİNDE %50
Ⅳ - - %25

Zaman tutun
  3 4 5
Ⅰ ÜZERİNDE ÜZERİNDE ÜZERİNDE 5S
Ⅱ ÜZERİNDE ÜZERİNDE - 30'lu yıllar
Ⅲ ÜZERİNDE - ÜZERİNDE 1 dakika
V ÜZERİNDE ÜZERİNDE - 3 dakika
IV - ÜZERİNDE ÜZERİNDE 5 dakika
III. - ÜZERİNDE - 10 dk
ⅢV - - ÜZERİNDE 20 Dakika
IX - - - 30 dk



























Gün ışığı sensörü

  6 7 8
Ⅰ ÜZERİNDE ÜZERİNDE ÜZERİNDE 2lüks
Ⅱ ÜZERİNDE ÜZERİNDE - 10lüks
Ⅲ - ÜZERİNDE - 25lüks
V ÜZERİNDE - - 50lüks
IV - - - Devre dışı bırakmak








*Devre Dışı Bırak olarak ayarlandığında, aydınlatma yeterli olsun veya olmasın, nesnenin hareketi algılandığı sürece sensör ışığı açacaktır.


9. Geçersiz Kılma İşlevi

Sensör işlevini geçersiz kılmak için 2 saniye içinde 3 kez hızlı açma/kapama.Işıklar her zaman yanacaktır.Sensör işlevini kurtarmak için gücü kapatıp tekrar açın.

10. Başlatma

Güç açıldıktan sonra, sensör ışığı otomatik olarak %100 parlaklıkta açar.10 saniye sonra ışığı kapatır.Başlatma sırasında, sensör hareketi algılayamaz.

11. Fabrika ayarları

Algılama Alanı: %100, Tutma Süresi: 5S, Gün Işığı Sensörü: Devre Dışı

12. Dikkatli Kullanın

1. Kadran anahtarını kurmadan veya ayarını yapmadan önce güç kaynağını kestiğinizden emin olun.

2. Mikrodalga metalin içinden geçemez, sensörün üzerinde metal olmadığından emin olun.

3. Mikrodalga anteninin etrafındaki metalden en az 3,5 mm uzakta olmalıdır.Anten ve metalin aynı yatay üzerine yerleştirilmesine izin verilmez.



MC090S U Tri Proof Mikrodalga Hareket Sensörü Ultra Küçük Montaj 6



Uygulama

1. Otomatik olarak AÇMA/KAPAMA işlevi:

Hareket algılandığında ışık yanar ve insanlar gece ayrıldıktan sonra söner.Uygulamalar: Koridor, Merdiven.
Gün ışığı eşiği "2lux,10lux,50lux,Disable" olarak ayarlanmıştır.



Yeterli gün ışığında, Yetersiz gün ışığında, Son tespitten sonra ve
hareket algılandığında bile, hareket algılandığında ışık AÇIK.şimdiki tutma süresi
ışık KAPALI kalır.geçen, ışık KAPALI.

2. Gün ışığı işlevi yok
Gün ışığı eşiği "Devre Dışı Bırak" olarak ayarlanmıştır.
Hareket algılandığında ışık yanar, İnsanlar ayrıldıktan sonra, Bekleme süresinden sonra ışık söner.
Uygulamalar: Bodrum Otopark, Altgeçit gibi loş yerler.



Hareket algılandığında, İnsanlar algılamayı terk ettikten sonra Son algılamadan sonra ve
sensör alanı açar, ışık mevcut tutma süresi boyunca %100 kalır
%100 parlaklığa kadar ışık.tutma süresi içinde parlaklık.geçen, ışık KAPALI.
