| Menşe yeri: | Çin |
|---|---|
| Marka adı: | Merrytek |
| Sertifika: | RoHS |
| Model numarası: | MC087V RC |
| Min sipariş miktarı: | 100pcs |
| Fiyat: | Negotiation |
| Ambalaj bilgileri: | Kabarcık çanta + bölme + dış kutu (K = A) |
| Teslim süresi: | <i>within 5 working days for sample and small order;</i> <b>örnek ve küçük sipariş için 5 iş günü iç |
| Ödeme koşulları: | T / T, Western Union |
| Yetenek temini: | Ayda 10.000 adet |
| Giriş gerilimi: | 108-305V AC 50 / 60Hz | Nominal Gerilim: | 120 / 277V AC 50 / 60Hz |
|---|---|---|---|
| Hazırda bekleme gücü: | ≤ 1W | Yükleme kapasitesi: | 2A @ 120Vac, 3A @ 277Vac, 3A @ 220-240Vac |
| Çalışma modu: | AÇIK / KAPALI işlevi, 1-10V kademeli karartma | algılama alanı: | /% 75 /% 50 /% 25,% 100 |
| Montaj yüksekliği: | Maksimum 6m | Çalışma frekansı: | 5.8GHz ± 75 MHz, ISM Bandı. |
| Vurgulamak: | 5.8GHz Araba Park Hareket Sensörü,0.5mW Araba Park Hareket Sensörü,MC087V RC Hareket Sensörü |
||

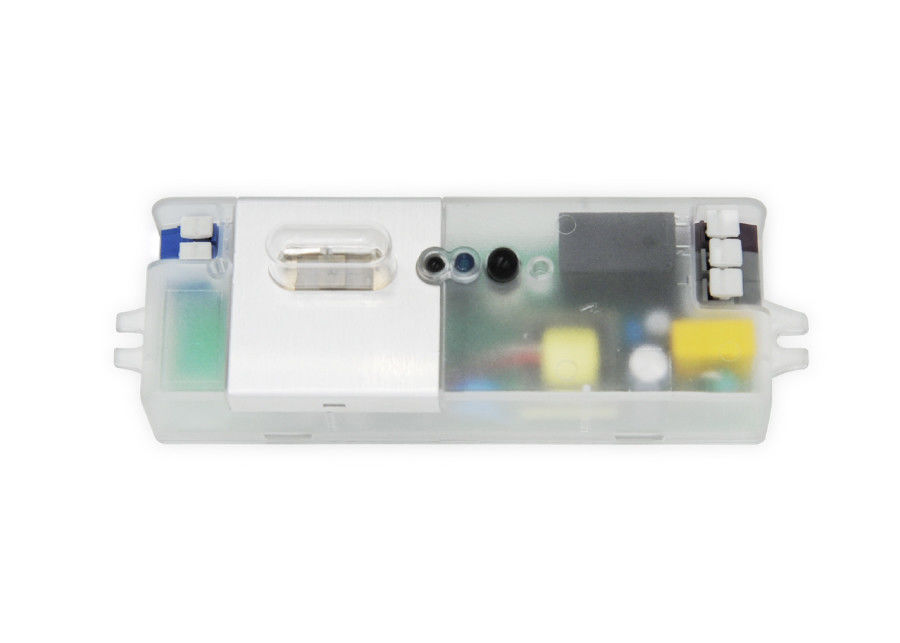

Uzaktan Kumandalı ve Kör Algılama Alanına Sahip Olmayan Otopark Hareket Sensörü MC087V RC
1. Özellikler
2. Parametreler
| Giriş | Çalışma gerilimi | 108-305V AC 50 / 60Hz |
| Anma Gerilimi | 120 / 277V AC 50 / 60Hz | |
| Hazırda bekleme gücü | ≤1W | |
| Dalgalanma Testi | L - N: 1kV | |
| Çıktı | Çalışma modu | AÇIK / KAPALI işlevi, 1-10V kademeli karartma |
| Yük Tipi | Endüktif veya dirençli Yük | |
| Yükleme kapasitesi | 2A @ 120Vac, 3A @ 277Vac, 3A @ 220-240Vac | |
| Maks. Alan sayısıAmeliyat kapasitesi |
30A (% 50 Ipeak, twidth = 500uS, 230Vac tam yük, soğuk başlatma); 60A (% 50 Ipeak, twidth = 200uS, 230Vac, tam yük, soğuk çalıştırma) |
|
| Dim Arayüzü | 1-10V Karartma | 1-10V kısma |
| Sensör Parametreleri | Çalışma Frekansı | 5.8 GHz ± 75 MHz, ISM Bandı. |
| İletim gücü | 0.5mW Maks. | |
| Zaman tutun | 5s / 30s / 1dk / 3dk / 5dk / 10dk / 20dk / 30dk | |
| Bekleme DIM Seviyesi | % 10 (1.4-1.6V),% 20 (1.9-2.1V),% 30 (2.9-3.1V),% 50 (4.9-5.1V) | |
| Bekleme Süresi | 0 sn / 10 sn / 1 dk / 3 dk / 5 dk / 10 dk / 30 dk / + ∞ | |
| Algılama Alanı | % 100 /% 75 /% 50 /% 25 | |
| Gün ışığı sensörü | 5lux / 15lux / 30lux / 50lux / 100lux / 150lux / Devre Dışı Bırak | |
| Yarıçap Algılama | ≥4m (montaj yüksekliği 3m, hareket hızı 0.3m / s) | |
| Montaj yüksekliği | 6m Maksimum | |
| Algılama Açısı | 150 ° | |
|
İşletme Çevre |
Çalışma sıcaklığı | -25 ℃… + 60 |
| Depolama sıcaklığı |
Sıcaklık: -40 ℃… + 80 ℃; Nem:% 10-% 95 (yoğunlaşmayan) |
|
| Sertifika Standartları | Güvenlik standartları | EN61058-1, UL60703-1 |
| EMC standartları | EN300440;EN301489-1;EN55015;EN61547;EN61000-3-2;EN61000-3-3;EN62479 | |
| Çevresel Gereklilik | RoHS ile uyumlu | |
| Sertifika | CE | |
| Diğerleri | Giriş / çıkış terminal özellikleri | İtmeli tip terminal bloğu;tel çapı: 0,75-1,5 mm2 |
| IP derecelendirme | IP20 | |
| Koruma Sınıfı | Sınıf II | |
| Kurulum | Yerleşik kurulum | |
| Boyut | Boyuta bakın | |
| Paket | Kabarcık çanta + bölme + dış kutu (K = A) | |
| Net ağırlık | 61.2G | |
| Ömür | 5 yıl garanti @ Ta 230V tam yük | |
|
Not 1. "Yok", mevcut olmadığı anlamına gelir. 2. Algılama alanı, hareket nesnesinin hacmi ve hareket hızından etkilenir.Algılama alanı 165 cm boyunda bir kişi tarafından test edilir ve yürüme hızı 0.3m / s'dir. |
||
3. İşlev
1) Açma / Kapama İşlevi (bekleme süresi "0" sn olarak ayarlanmalıdır)
2) 2 aşamalı karartma işlevi (bekleme süresi "+ ∞" olarak ayarlanmalıdır)
3) 3 adımlı karartma işlevi (bekleme süresi "10S / 1dak / 3dak / 5dak / 10dak / 30dak" olarak ayarlanmalıdır)
4. boyut (mm)
5. Kablolama
* Sensör, yalnızca bir yükü bağlamak için tasarlanmıştır.Birden fazla yük bağlamak sensöre zarar verebilir.
6. Yapı ve kurulum
7. Kurulum yönergesi
1) Sensör anteni LED plakasının dışında olmalıdır
8. Radyasyon modeli
1) Tavana montaj
2) Duvara montaj
9. Uzaktan kumanda
10. Başlatma
1. Açma / Kapama işlevi / 3 aşamalı karartma işlevi:
Güç açıldıktan sonra, sensör ışığı otomatik olarak% 100 parlaklıkta açar.10 saniye sonra ışığı kapatır.Başlatma sırasında sensör hareketi algılayamaz.
2. 2 aşamalı karartma işlevi:
Güç açıldıktan sonra, sensör ışığı otomatik olarak% 100 parlaklıkta açar.10 saniye sonra ışığı düşük bir seviyeye düşürür (bekleme dim seviyesi ile ayarlanır).Başlatma sırasında sensör hareketi algılayamaz.
11. Fabrika ayarı
Algılama alanı:% 100, Tutma Süresi: 5S, Bekleme Süresi: 0S, Bekleme karartma seviyesi: Devre Dışı Bırak, Gün Işığı Sensörü: HS
12. Sensör işlevini iptal edin
Sensör işlevini iptal etmek için güç kaynağını sürekli olarak 2 saniyede üç kez kapatıp açın ve ışık açık kalır.Gücü kapatıp tekrar açın ve sensör sensör moduna döner.
13. Uygulama Bildirimi
1) Ürün karartma işlevinin 1-10V karartma LED sürücüsü ile donatılması gerekir.
2) Sensör, profesyonel bir elektrikçi tarafından kurulmalıdır.DIP anahtarını kurmadan, kablolamadan ve ayarını değiştirmeden önce lütfen gücü kapatın.
3) Plastik, cam bir abajurun içine monte edilen sensör, sensörün hassasiyetini azaltır.Kalınlıktaki her 3 mm'lik artış için hassasiyet% 20 azalır.
4) Algılama mesafesi, sensör kurulumunun yüksekliğinden, algılanan nesnenin boyutundan ve hareket hızından etkilenecektir.
5) Gün ışığı değeri, gölgelerin olmadığı güneşli bir ortam ve ortam ışığı dağınık yansıma koşullarıdır.Sensör tarafından algılanan aydınlatma değerleri, farklı ortamlarda, farklı zamanlarda, farklı mevsimlerde ve farklı iklimlerde değişiklik gösterebilir.
6) Sensör parametrelerinin farklı kurulum ortamlarında yeniden yapılandırılması gerekebilir.Lütfen aşağıdaki talimatlara bakın veya üretici ile iletişime geçin.
7) Bu sensör yalnızca kapalı alanda kullanım içindir.Dış mekan kullanımı su geçirmezlik etkisini etkiler, rüzgar ve etrafta hareket eden nesneler yanlış tetiklemeye neden olur.
8) Herhangi bir endüktif sensör arasındaki mesafe 3 metreden fazla olmalıdır.
9) Sensör metal bir aydınlatmaya, metal bir yansıtıcı yüzeye veya dar kapalı bir ortama kurulduğunda, mikrodalga tekrar tekrar yansıtılır ve yanlış tetiklemeye neden olur.Lütfen hassasiyeti azaltın veya teknik destek için üreticiyle iletişime geçin.
10) Sensörü metal, cam, karışık kullanımlı duvarlar vb. Gibi yüksek yoğunluklu nesnelerin yakınına yerleştirmeyin. Sensör yanlışlıkla tetiklenebilir.
11) Lütfen sensörün etrafında fan, DC motor, kanalizasyon, hava çıkışı vb. Gibi hareketli sinyaller olmadığından emin olun, sensör yanlış tetikler oluşturabilir.
