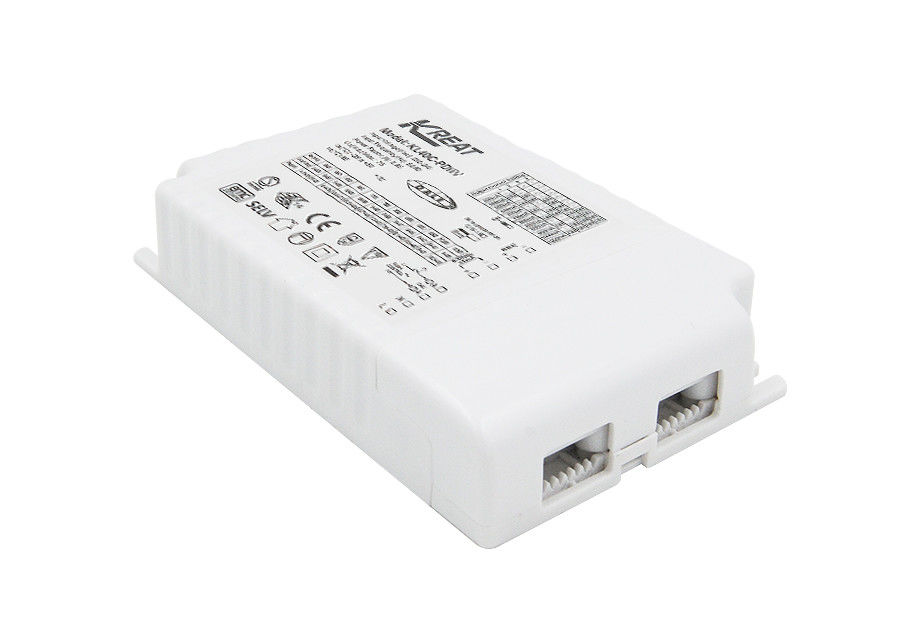

0.22A 40W Flicker Ücretsiz dali led sürücü KL40C-PDiiV

  • 0.22A 40W Flicker Free dali led driver KL40C-PDiiV
  • 0.22A 40W Flicker Free dali led driver KL40C-PDiiV
  • 0.22A 40W Flicker Free dali led driver KL40C-PDiiV
Menşe yeri Çin
Marka adı Merrytek
Sertifika CE / RoHS
Model numarası KL40C-PDiiV
Min sipariş miktarı 100pcs
Fiyat Anlaşılabilir
Ambalaj bilgileri Öncelikle kabarcık çanta içinde paketlenmiş, ve sonra dış ambalaj için karton ile güçlendirilmiş
Teslim süresi <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, örnek ve
Ödeme koşulları T / T veya batı Birliği
Yetenek temini Ayda 10.000 adet

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Onaylar CE ENEC Nominal Gerilim 220-240V AC 50Hz / 60Hz
Ürün adı DALI 2.0 Kısılabilir LED sürücü Tam Yük Çıkış Gücü Maksimum 40W
Yük çıkış gerilimi 9-58V Karartma Modu DALI, PUSH, 1-10V
Çalışma sıcaklığı -40 ℃ -80 ℃
Vurgulamak

KL40C-PDiiV Dali Led Driver

,

0.22A Dali Led Driver

,

40W Flicker Free Led Driver
Mesaj bırakın
Ürün Açıklaması

Push DIM Bellek Fonksiyonlu 40W Flicker-free DALI2.0 Kısılabilir LED sürücü KL40C-PDiiV





1. Açıklama:



1) Dahili DALI2 protokolü, tam karartma aralığında titreşim yok;

2) Birincil İtmeli karartma işlevi;Push karartmanın durum hafıza fonksiyonu vardır;

3) Kısa devre / aşırı sıcaklık / aşırı voltaj koruması;aşırı sıcaklıktan sonra çıkış akımını azaltın;

4) Bekleme modunda güç tüketimi ≤ 0,5W;

5) 5 yıl garanti.





2. Özellikler

Giriş voltaj aralığı En az değer 198V AC
Tipik değer 230V AC
Max 264V AC
Frekans aralığı En az değer 47 Hz
Tipik değer 50 / 60Hz
Max 63 Hz
DC voltaj aralığı 200-240V DC
Anma gerilimi 220-240V AC 50Hz / 60Hz
Giriş Akımı 0.22A MAKS.
Ani akım 15A (100us yarım akım) @ 230V AC
Toplam harmonik bozulma tam yük çıkışı, @ 230Vac toplam harmonik bozulma% 13'ten az
Güç faktörü 0.95 (@ 230Vac, tam yük altında)
Bekleme modunda güç tüketimi <0,5 W
Yüksüz güç tüketimi ≤1W
Kaçak akım <0.5mA / 240V
İş verimliliği % 85 maksimum
Çıktı Çalışma modu CC
Yük tipi LED
Başlangıç ​​saati ≤1S (@ 230Vac Tam yük altında)
Dalgalanma akımı ±% 5 (@ 230Vac,% 100 yük, LED yükü)
Strobe gereksinimleri Strobe olmadan tam aralık (stroboskop testi% 2'den az)
Yüksüz çıkış voltajı 75V Maks.
Yük çıkış voltajı 9-58V
Tam yük çıkış gücü 40 W
Yük akımı Tipik değer 500mA (9-58V) 550mA (9-58V) 600mA (9-58V) 650mA (9-58V) 700mA (9-58V) 750mA (9-53V) 800mA (9-50V) 850mA (9-47V) 900mA ( 9-45V) 950mA (9-42V) 1000mA (9-40V) 1050mA (9-38V)
Sabit voltaj doğruluğu / sabit akım doğruluğu ±% 5
Kontrol metodu Birincil PUSH karartma Evet, Birincil PUSH karartma (Maksimum uç uzunluğu: 20M)
1-10V (0-10V) karartma Evet, ikincil 0-10V karartma, 1V'nin altındaki en karanlık kapanmıyor
Karartma aralığı % 2-% 100
Potansiyometre karartma 100K Potansiyometre
DALI karartma Evet (maks. Uç uzunluğu: 300m)
İstisna Koruma Gereksinimleri Aşırı yük koruması çıkışı Evet
Çıkış yük koruması yok Evet, kendi kendine kurtarma (sorgu işlevi ile)
Aşırı sıcaklık koruması çıkışı Evet, kendini kurtarma işlevi olmadan (Sorulabilir)
Çıkış kısa devre koruması Evet, kendini kurtarma işlevi olmadan (Sorulabilir)

İşletme

Çevre

 Çalışma ortamı sıcaklığı / nemi Tipik değer -25 ℃… + 50 ℃ nem:% 85 (Yoğuşmasız)
Depolama sıcaklığı / nemi -40 ℃… + 80 ℃ 10 ～% 95 Bağıl Nem (yoğuşmasız)
Maks. Alan sayısıKasa Sıcaklığı (Tc) 85 ℃
Sertifikasyon standartları Güvenlik standartları EN61347-1, EN61347-2-13, EN62493, EN60598-1
Elektromanyetik uyumluluk (EMC) standartları EN55015, EN61547, EN61000-3-2, EN61000-3-3
Çevresel Gereklilikler AB RoHS gereklilikleriyle uyumlu
Sertifikalı CE ENEC
diğers Dayanım gerilimi 3750Vac 5mA 60S (Girişten çıkışa)
Giriş / çıkış (terminal / uç) özellikleri İtmeli tip klemens Tel çapı: 0,75-1,5 mm2
Koruma dereceleri IP20
Ürün Kategorisi Sınıf II cihazlar
Ambalaj gereksinimi Bağımsız kurulum
Kurulum boyutu 123 * 79 * 23,8 mm
Ambalaj gereksinimleri PE torba + beyaz kutu + manuel + bölme + dış kutu (K = A)
Ağırlık 182 g
Garanti 5 yıl garanti @ Ta 230V tam yük
Açıklamalar: 1. Aksi belirtilmedikçe, tüm parametreler 230Vac giriş voltajı ve 25 ℃ ortam sıcaklığı altında ölçülür.




3. Boyut (Birim: mm):



0.22A 40W Flicker Ücretsiz dali led sürücü KL40C-PDiiV 0





4. Sıkma Şeması:



1) PUSH Karartma bağlantı şeması

0.22A 40W Flicker Ücretsiz dali led sürücü KL40C-PDiiV 1

2) DALI bağlantı şeması

0.22A 40W Flicker Ücretsiz dali led sürücü KL40C-PDiiV 2

3) 0-10V karartma bağlantı şeması

0.22A 40W Flicker Ücretsiz dali led sürücü KL40C-PDiiV 3

5. Değer kaybı

0.22A 40W Flicker Ücretsiz dali led sürücü KL40C-PDiiV 4

6. Karartma eğrisi



0.22A 40W Flicker Ücretsiz dali led sürücü KL40C-PDiiV 5

0.22A 40W Flicker Ücretsiz dali led sürücü KL40C-PDiiV 6

7. Mevcut vites ayarı

0.22A 40W Flicker Ücretsiz dali led sürücü KL40C-PDiiV 7

8. AÇIK / KAPALI & Karartma İşleminin Açıklaması

A. PUSH anahtarına kısa basın (kısa basma süresi 0.1S-1S), LED sürücüsü açılacak veya kapanacaktır.

B. Karartma:

PUSH anahtarına (1S-8S) basın ve basılı tutun, LED sürücüsü karartma, parlaklık veya karartma elde edebilir, karartma aralığı% 2-100'dür.

C. Hafıza:

PUSH karartma, karartma hafıza işlevine sahiptir.



D. Karartma senkronizasyonu:

Aynı PUSH anahtarına bağlı güç, PUSH anahtarına 15S'den daha uzun süre basılarak ve basılı tutularak senkronize edilebilir.

E. DALI karartma modu:

Güç kaynağını DALI sistemine bağlayın ve DALI ana bilgisayarı tarafından karartılabilir.Karartma aralığı% 0-100'dür.



9. Mihtiyaç duyan katılımcılar Birdikkat

1) Giriş gücünü açmadan önce LED dizisi yüke bağlanmalıdır, aksi takdirde LED dizisi zarar görebilir.

2) LED sürücü girişi kapatıldıktan sonra, çıkışta yaklaşık 3 dakika korunabilecek bir artık gerilim olacaktır.
