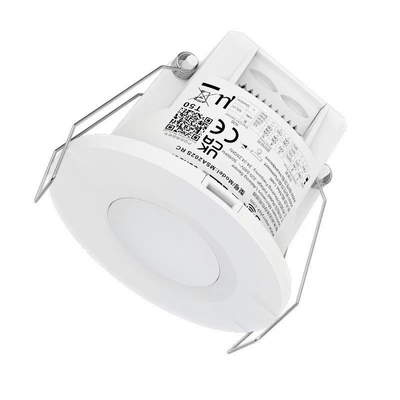

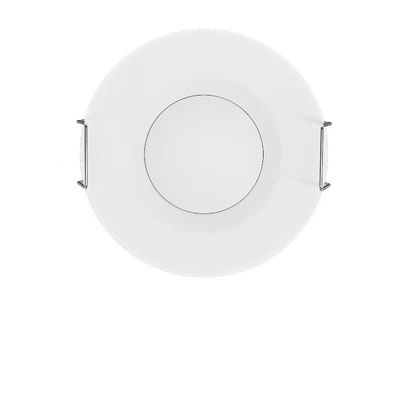

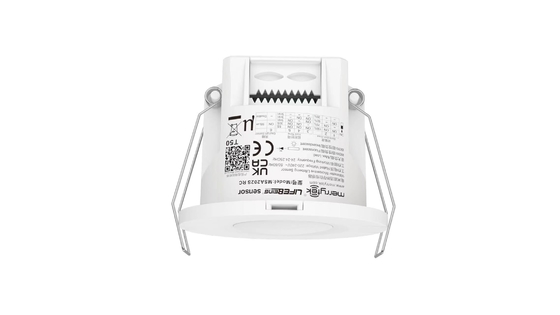

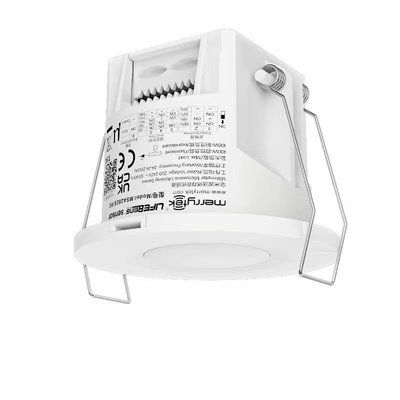

24GHz Yaşam süresi algılama AC Mikrodalga Sensörü Montaj Yüksekliği 2.5 - 4.0m MSA202S RC

  • 24GHz Lifesnor Detecting AC Microwave Sensor Mounting Height 2.5 - 4.0m MSA202S RC
  • 24GHz Lifesnor Detecting AC Microwave Sensor Mounting Height 2.5 - 4.0m MSA202S RC
  • 24GHz Lifesnor Detecting AC Microwave Sensor Mounting Height 2.5 - 4.0m MSA202S RC
  • 24GHz Lifesnor Detecting AC Microwave Sensor Mounting Height 2.5 - 4.0m MSA202S RC
Menşe yeri Shenzhen Çin
Marka adı Merrytek
Sertifika CE, UKCA
Model numarası MSA202S Uzaktan Kumanda
Min sipariş miktarı 100 PCS
Fiyat Anlaşılabilir
Ambalaj bilgileri Beyaz kutu+ Beyaz kutu etiketleri+ Fıçı tahtası+ Karton(K=A)
Teslim süresi <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, Örnek ve
Ödeme koşulları T/T
Yetenek temini 10000 Adet/Ay

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Çalışma voltajı 220-240Vac 50Hz Çalışma modu Aç/Kapat fonksiyonu
Montaj Yüksekliği 2,5-4,0 m Ömür 5 yıl garanti@Ta 230V tam yük
Yük kapasitesi 400W (Endüktif) Çalışma Frekansı 24GHZ-24.25GHz
Nefes algılama - Evet. Montaj Gömme montaj veya Yüzey montajı
Vurgulamak

24GHz LifeBeing AC mikrodalga Sensörü

,

LifeBeing AC mikrodalga Sensörü Tespit Etme

,

LifeBeing merrytek mikrodalga sensörü
Mesaj bırakın
Ürün Açıklaması

24GHz Yaşam süresi algılama AC Mikrodalga Sensörü Montaj Yüksekliği 2.5 - 4.0m MSA202S RC

Daha fazla ayrıntı için lütfen dosyaya bakın:

MSA202S RC V1.2.pdf

1. Parametreler

Çalışma voltajı 220-240Vac 50Hz
Güç tüketimi ≤1W
Çalışma modu Aç/kapalı
Yük kapasitesi 400W (LED,Floresan,ballast) ; 800W (Karanlık lamba,egzoz fanı)
Maks. Aşınma Kapasitesi 50A (50% Ipeak, ikincisi =500uS, 220Vac tam yük, soğuk başlangıç)
MW sensör frekansı 24GHz-24.25GHz ISM bandı
Aktarım gücü 3dBm Max
Bulma açısı 100°
Bulma aralığı (yarıçap) Normal hareket: 3-4m; Küçük hareket: 3-4m; Nefes sinyali: 2.5-3m
Bulma hassasiyeti 25% 50% 75% 100% (uzaktan MH10 veya dip anahtarları ile)
Bekleme saati

5s/30S /1min /3min /5min /10min /20min (uzaktan MH10)

5s/30s/1min/3min/5min ((Dip anahtarları ile)
Gün ışığı sensörü

50Lux/Disable ((Dip anahtarları ile)

5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Disable (uzaktan MH10)
Montaj yüksekliği 2.5-4.0m (tipik)
Kurulum Çekme deliği Φ55mm; 2) yüzey montajı destekle
Kablolama Baskı tipi terminaller, tel çapı: 0.75mm2-1.5 mm.2
Operasyon Temp. 0°C...+50°C
Depolama sıcaklığı -25°C... +80°C.
Net ağırlık 49±3g
Paketleme Renkli kutu
Yaşam süresi 5 yıllık garanti@Ta 230V tam yük

2Ürün Fonksiyonu

Yürüyüş Modu:İnsan vücudunun büyük bir hareketi (yürüyüşü).

Boş zaman modunda:İnsan vücudunun sadece küçük hareketleri, örneğin ileri, geri, kol sallama, baş sallama, daktilo, cep telefonu ile oynama ve diğer küçük hareketler.

Varlık Modu:Sadece 30S (karın boşluğu, göğüs boşluğu genişleme davranış eylemleri) içinde insan nefesini algılar, önemli bir hareket tespit edilmez.

3Boyut.

24GHz Yaşam süresi algılama AC Mikrodalga Sensörü Montaj Yüksekliği 2.5 - 4.0m MSA202S RC 0

4Kablolama Şekli.

24GHz Yaşam süresi algılama AC Mikrodalga Sensörü Montaj Yüksekliği 2.5 - 4.0m MSA202S RC 1

5. Yapı

24GHz Yaşam süresi algılama AC Mikrodalga Sensörü Montaj Yüksekliği 2.5 - 4.0m MSA202S RC 2

6. İşlemi başlatBaşlatma

Açıldığında, ışık 20 saniye boyunca açılacak, Sensör hareketli sinyalleri algılamaz ve uzaktan kumanda ayarları başlatma sırasında geçersizdir.

7. Fabrika ayarları

Algılama Alanı: QS1 modu %100 Bekleme süresi: 1 dakikalık Gün ışığı sensörü: İzleyici ışığını kapat: açık

8Kurulum talimatı

24GHz Yaşam süresi algılama AC Mikrodalga Sensörü Montaj Yüksekliği 2.5 - 4.0m MSA202S RC 3

24GHz Yaşam süresi algılama AC Mikrodalga Sensörü Montaj Yüksekliği 2.5 - 4.0m MSA202S RC 4

9Başvuru bildirimi

1) Algılayıcı profesyonel bir elektrikçi tarafından kurulmalıdır. Lütfen ekran düğmesini kurmadan, kablolamadan veya ayarlamayı değiştirmeden önce gücü ayırın.

2) Sensörü yanlışlıkla tetiklenmemek için büyük metal plaka, cam ve yüksek orta yoğunlukta diğer malzemelerden mümkün olduğunca uzak tutun.

3) Sensörün etrafında uzun süre titreşim içinde olan nesneleri kullanmaktan kaçının, örneğin titreşen fanlar vb. titreşim sinyali sensörü tetikleyen hareket sinyali olarak kabul edilir.

4) Etraftaki ışığın ölçümüne müdahale edebilecek geçersiz bir ışık kaynağı tarafından ışıltılanan dedektörün gündüz ışığı sensörünün algılama penceresinden kaçının.

5) Ürün, kablosuz yönlendiriciye çok yakın olmamalıdır.

6) MH10 tarafından algılama alanını ve göstergeyi açıp kapatmak. (MH10'da HS'ye basmak göstergeyi açar ve MH10'da LS'ye basmak göstergeyi kapatır.)

7) Mikrodalga, bina duvarına nüfuz edebilir.Yanlışlıkla tetiklenmekten kaçınmak için, kurulum yaparken uygun bir yer seçin, cam, alçıpan, ahşap duvarlardan ve mikrodalga kolayca girebilecek diğer şeylerden uzak tutun,ve uzaya göre uygun algılama parametrelerini seçinÖrneğin:

A. Ürünün uzunluğu ve genişliği yaklaşık 2m veya daha az olan bir odada kullanıldığında, algılama alanı %25'e ayarlanmalıdır (uygulama senaryosu: tuvalet, oturma odası)

B. Ürün yaklaşık 3 metre uzunluğunda ve genişliğinde bir odada kullanıldığında, algılama alanı %50'ye ayarlanmalıdır (uygulama senaryosu: tuvalet, koridor, oturma odası)

C. Ürünün uzunluğu ve genişliği yaklaşık 4 metre olan bir odada kullanıldığında, algılama alanı %75'e ayarlanmalıdır (uygulama senaryosu: küçük ofis, toplantı odası, kütüphane)

D. Ürünün uzunluğu ve genişliği yaklaşık 5 metre veya daha fazla olan bir odada kullanıldığında, algılama alanı %100'e ayarlanmalıdır (uygulama senaryosu: büyük ofis, toplantı odası, kütüphane)

Not: Ayarlama algılama alanı gerçek çevreye bağlıdır (uygulama senaryosunun üzerindeki algılama alanı parametreleri yalnızca referans içindir).

8) Bekleme süresi ayarlama: bir kişilik alan: 1-3 dakika, birden fazla kişilik alan: 30 saniye ile 1 dakika arasında.boşlukta küçük hareket sinyalinin bekleme zamanı kapanış müdahale önlemek için.

10. DIP ayarları

24GHz Yaşam süresi algılama AC Mikrodalga Sensörü Montaj Yüksekliği 2.5 - 4.0m MSA202S RC 5

11Uzaktan kumanda.

24GHz Yaşam süresi algılama AC Mikrodalga Sensörü Montaj Yüksekliği 2.5 - 4.0m MSA202S RC 6
