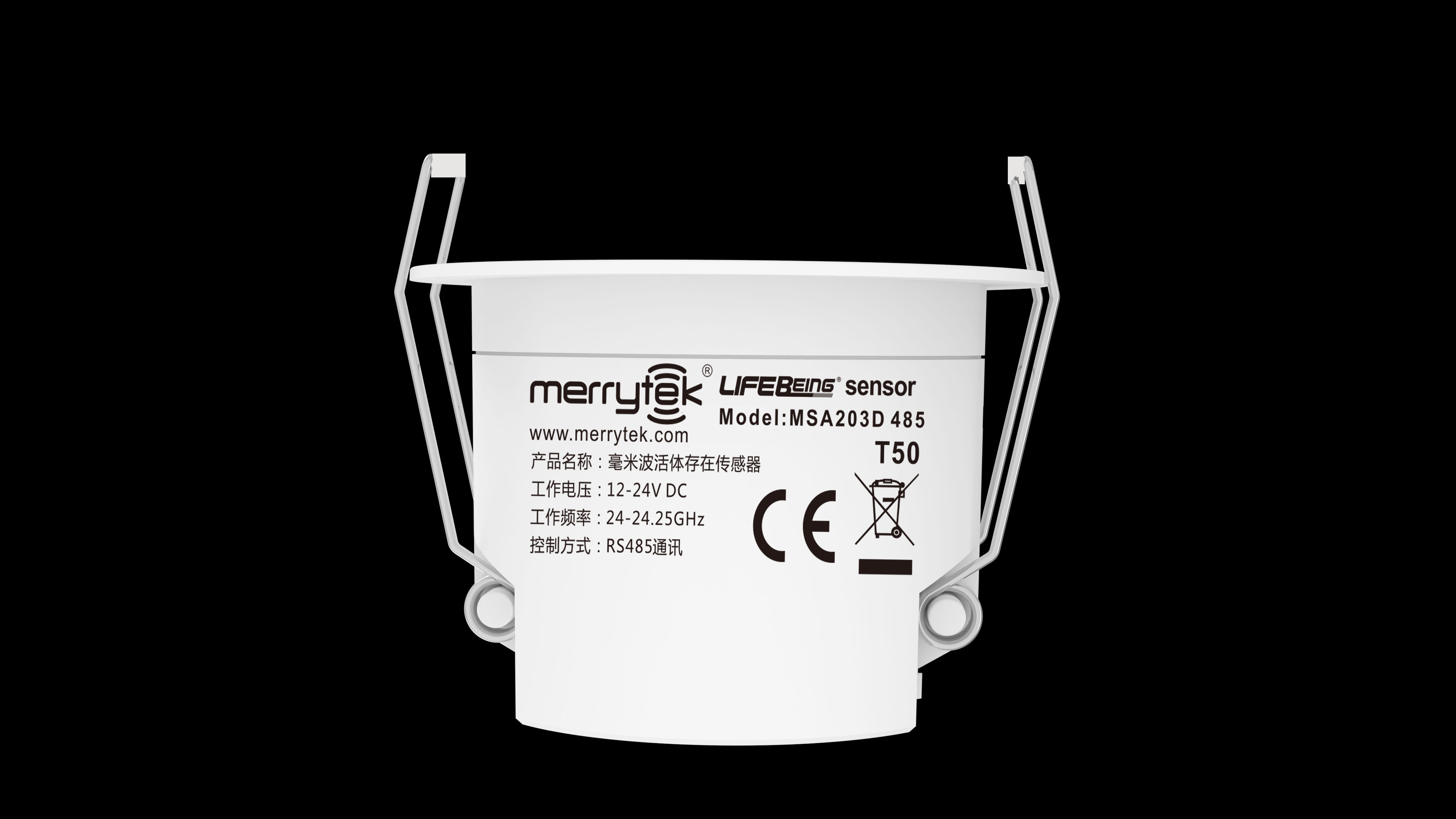

RS485 iletişim FMCW algılama modu ile 24GHz insan varlığını algılayıcı sensör



MSA203D 485, Mairui Teknolojisinin patentli büyük ışın ortogonal antenine dayanan 24 GHz radar sensörüdür.Mairui Teknolojisinin eşsiz yazılım algoritması ve otomotiv sınıfı FMCW radar modülasyon yöntemi ile birleştirildi, neredeyse tüm iç mekanlarda insan hayati belirtilerinden kaynaklanan ince hareketleri doğru bir şekilde algılayabilir.Böylece insan vücudunun varlığına dayanan mevcut senaryolar için hızlı ve doğru ön uç sensör girişi sağlanır., akıllı evler, akıllı oteller ve akıllı ofisler gibi.



1. Özellikleri



1) Hareket, hafif hareket ve nefes sinyalleri algılayabilen ve gerçek varlığı algılayabilen canlı algılama teknolojisini benimseyin.

2) İnsan cesetlerinin varlığını tespit etmek için FMCW kullanmak

3) Süper küçük kurulum boyutu, akıllı binalar, akıllı oteller, akıllı ofisler, varlık dedektörleri ve diğer ilgili akıllı kontrol alanlarına uygulanabilir.

4) 24-24.25GHz (ISM bandı) milimetre dalga radarı. 5G WIFI'ye müdahale yok ve katı duvarlar aracılığıyla algılama sinyallerinin nüfuzu yok.



2. Parametreler



Çalışma voltajı 12-24V DC
Çalışma akımı

@12Vdc: 53±2mA

@24Vdc: 32±2mA
Bekleme gücü ≤1W
Mikrodalga Çalışma sıklığı 24GHz -24,25GHz, ISM Band
Mikrodalga emisyon gücü En fazla 5 MW.
Anten 3db ışın açısı 100°
Bulma aralığı (yarıçap) 3.5±0.5m
Duyarlılık ayarlanabilir seviyesi 0-100%
Bekleme saati 3s-7200s
Gün ışığı sensörü 0-1200lux
Montaj yüksekliği 2.5-4.0m
Kurulum

1Tavan montajı

2. Φ45mm gömülü tip delik boyutu
Kablolama Vuruş terminal bloğu 0.75mm2-1.5 mm.2
Çalışma sıcaklığı 0°C...+50°C
Depolama sıcaklığı -25°C... +80°C.
Uyumlu RoHS, REACH
Paket Beyaz kutu + K=K kartonu
Yaşam süresi 5 yıllık garanti@Ta 230V tam yük



3.Görevleri

RS485 iletişim FMCW algılama modu ile 24GHz insan varlığını algılayıcı sensör 0

Hareket sinyalleri aktif Hafif hareket ve nefes sinyali devam ediyor



Algılayıcı, insan yürüyüşünü, hafif hareketleri (örneğin vücut hareketi, başın döndürülmesi ve diğer küçük hareketler) ve uyku dışı bir durumda insan varlığının algılanmasını gerçekleştirmek için nefes almayı algılar.

* Hareket sinyali: Algılama alanında sensör tetiklemesi için büyük bir hareket var.

* Hafif hareket sinyali: algılama alanında çok küçük hareketler toplanabilir, örneğin: ileriye yaslanmak, arkaya yaslanmak, vücut salınması, başını sallamak, yazmak, cep telefonlarıyla oynamak,ve diğer küçük davranışsal eylemler.

* Solunum sinyali.: Solunum sinyali tespit edildi (karın boşluğu ve göğüs boşluğu genişleme davranışı)



4Boyut.(Birim:mm)

RS485 iletişim FMCW algılama modu ile 24GHz insan varlığını algılayıcı sensör 1



5.Kablolama



RS485 iletişim FMCW algılama modu ile 24GHz insan varlığını algılayıcı sensör 2



6.Yapı

RS485 iletişim FMCW algılama modu ile 24GHz insan varlığını algılayıcı sensör 3

7Kurulum talimatı



1)Flush montajı



RS485 iletişim FMCW algılama modu ile 24GHz insan varlığını algılayıcı sensör 4



a.Tavanda 45 mm'lik bir delik açın.

b. Düz başlı tornavida kullanarak kırpma kapağını çıkarın.

C. Kabloyu terminalle bağlayın.

Kablo kapağını yerleştir ve kabloya bas.

e. Tavanda önceden açılmış deliği itmek için yay klemini arkaya doğru bük.

d. Dayanıklı ve güvenilir bir kurulum sağlamak.



2)Yüzey montajı



RS485 iletişim FMCW algılama modu ile 24GHz insan varlığını algılayıcı sensör 5



a. İpek için ayrılmış ince duvarı kes.

b. Ürünü hedef montaj yüzeyine eşleşen bir vida ile sabitleyin.

Giriş kablosunu kablo terminaline bağlayın ve kapağı sıkıca kapatın.

D. Üst kapağı düz bıçaklı bir tornavida ile çıkarın.

e. Daldırma düğmelerini ve parametreleri ayarlayın ve sonra üst kapağı kapatın.

Ürünü tavan koltuğuna it, kelepçe ürünün düşmesini önlemek için ürünü bağlayacaktır.

Ürünü tavan koltuğundan ayırmak için, düz bıçaklı bir tornavida sökme boşluğuna yerleştirin, tornavidayı kaldırın ve ucunu aşağı çekin, ürün tavan koltuğundan çıkacaktır..

Kurulumdan sonra istikrarlı ve güvenilir olmasını sağlamak.





8.Bulma modeli



RS485 iletişim FMCW algılama modu ile 24GHz insan varlığını algılayıcı sensör 6





Not:
1) Elektromanyetik dalga iletim özelliklerinin etkisi nedeniyle, algılama aralığı kişinin boyutuna, malzemeye ve kaplamanın kalınlığına bağlıdır.ve etkili radar etki alanı buna göre değişecek.

2) Milimetre dalga frekans bandındaki elektromanyetik dalga, metalik olmayan malzemeler için belirli nüfuz özelliklerine sahiptir.Bu ortak cam kart ekranı ve ince bölme duvarı içine girebilir ve kalkan arkasında hareket eden nesne tespit edebilir, ama kalın taşıyıcı duvarı ve metal kapıyı geçemez.





9. Başlatma



Güç ilk kez açıldığında, gösterge ışığı 10 saniye yanıp söner ve sonra 20S kararına girer.Kimse komut göndermeyecek.Eğer birisinin olduğunu düşünürse, normal algılama durumuna girer (yani gecikme süresini çalıştırmaya başlar).Dış hareket algılama sinyali tespit edilmez.İzleyici ışığı RS485 komutları veya Merrytek MH10 uzaktan kumandası ile kapatabilir ve kapatabilirsiniz.Gecikme süresi ve algılama aralığı ( algılama mesafesi) RS485 komutları veya Merrytek MH10 uzaktan kumandası ile ayarlanabilir



10. Fabrika Ayarları



Algılama Alanı: 4m Bekleme Zamanı: 30 saniye İzleyici ışığı: açık



11Başvuru bildirimi



1) Sensör profesyonel bir elektrikçi tarafından monte edilmelidir.

2) Sensörü yanlışlıkla tetiklenmemek için büyük metal plaka, cam ve yüksek orta yoğunlukta diğer malzemelerden mümkün olduğunca uzak tutun.

3) Sensörün çevresinde uzun süre titreşim içinde olan nesneleri kullanmaktan kaçının, örneğin titreşen fanlar vb. titreşim sinyali sensörü tetikleyen hareket sinyali olarak kabul edilir.

4) Sensörü kablosuz yönlendiricinin yakınında, en az 0,5 metre üzerinde yerleştirmeyin.

5) MH10 uzaktan kumandası hassasiyeti ayarlamak ve anahtar ayarlarını göstermek için kullanılabilir (uzaktan kumanda HS düğmesi "açık" ve LS düğmesi "kapalı" gösterir).

6) Mikrodalga sensörü cam veya ahşap duvarlara nüfuz edebilir ve duvarın dışına nüfuz eden mikrodalga, dışarıdaki hareketli nesneleri algıladığında yanlış tetiklemeye neden olabilir.Yanlış tetiklemeyi önlemek için, lütfen sensörü cam kapı/pencere, alçı duvar veya ahşap duvarın yakınına yerleştirmeyin. Ve kurulum sırasında uygun algılama alanını seçin, örneğin:

A. Ürün 2m * 2m veya daha küçük bir odada kullanıldığında, algılama alanı %25'e ayarlanmalıdır (Uygulama: Tuvalet veya Resepsiyon odası).

B. Yaklaşık 3m * 3m'lik bir odada kullanıldığında, algılama alanı% 50'ye ayarlanmalıdır (Uygulama: Tuvalet, giriş veya resepsiyon odası)

C. Yaklaşık 4m * 4m'lik bir odada kullanıldığında, algılama alanı% 75'e ayarlanmalıdır (Uygulamada senaryo: küçük ofis toplantı odası veya kütüphane)

D. Yaklaşık 5m * 5m veya daha büyük bir odada kullanıldığında, algılama alanı %100'e ayarlanmalıdır (Uygulaması: büyük ofis, konferans odası veya kütüphane)

Not: Gerçek uygulamanın uygun algılama aralığının gerçek çevreye dayanması gerekir. Yukarıdaki uygulama senaryolarının hassasiyet seçimi yalnızca referans içindir.

7) Bekleme süresi Ayarları: Tek oyun alanı: 1 dakika -3 dakika, çok oyunculu alan: 30 saniye -1 dakika.

Uzayda küçük hareket sinyalleri müdahalesini önlemek için 5 dakikadan fazla bir gecikme ayarlanması önerilmez.
