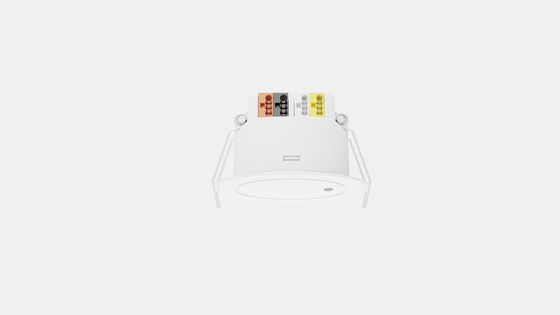

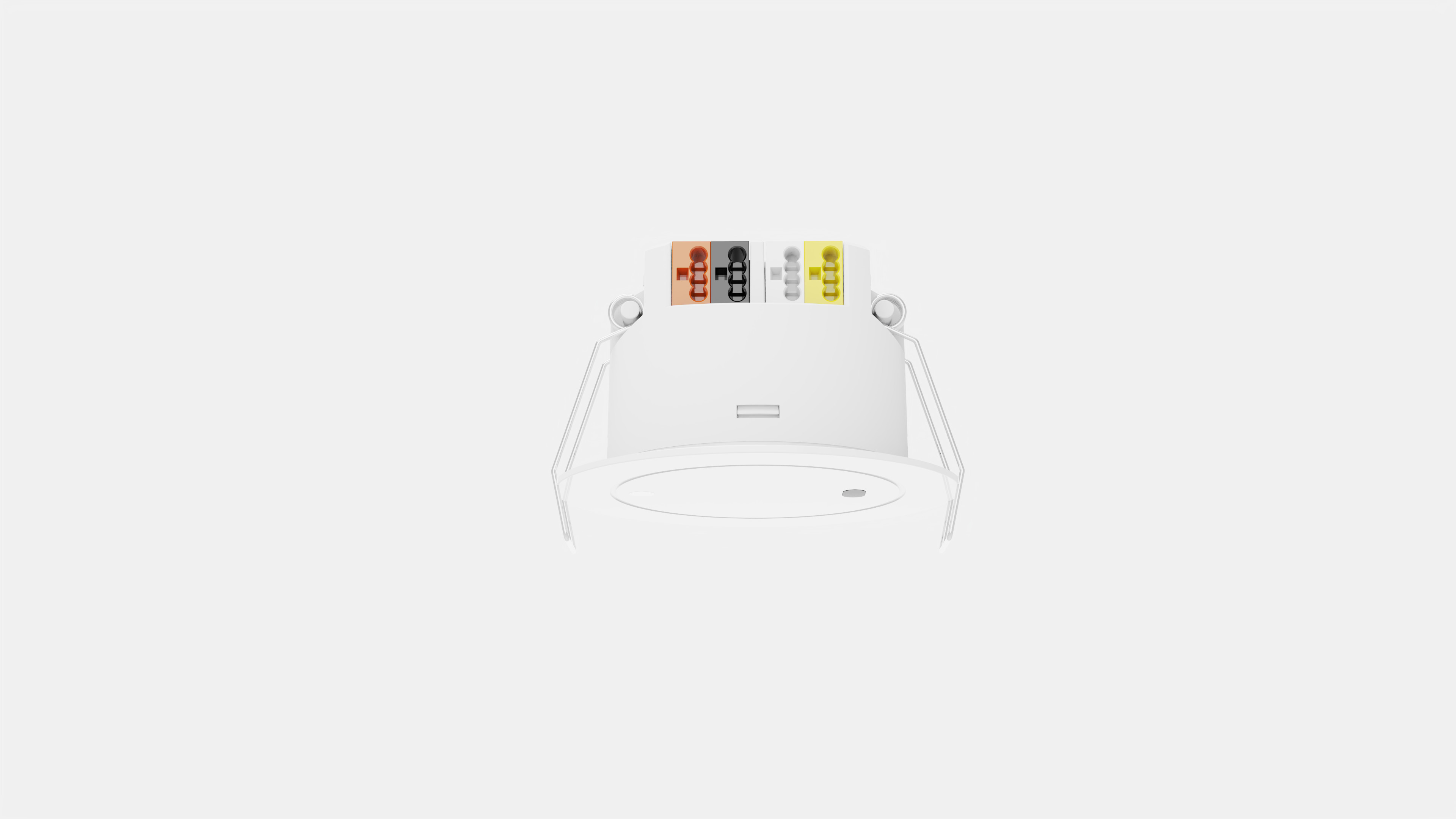

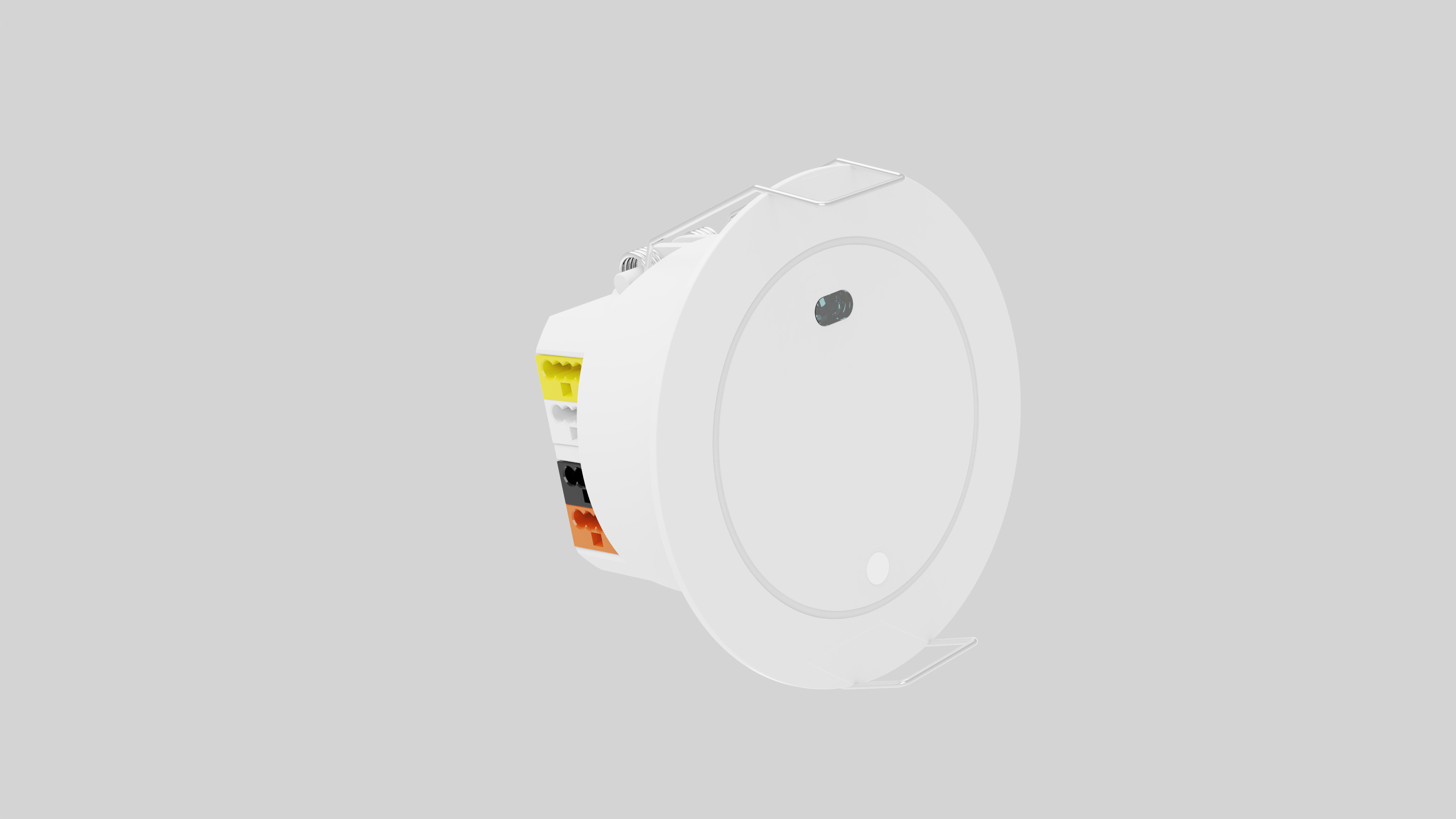

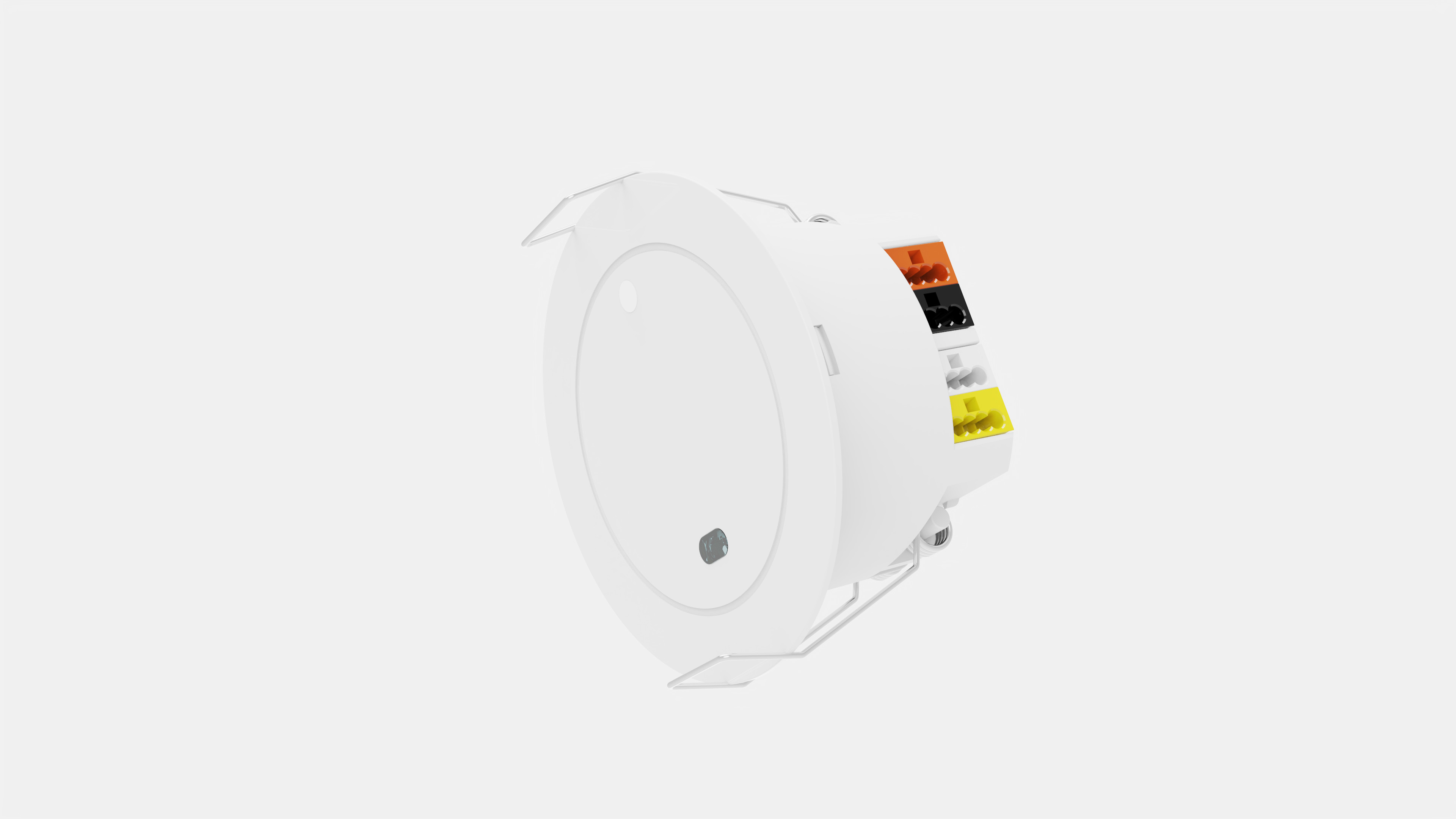

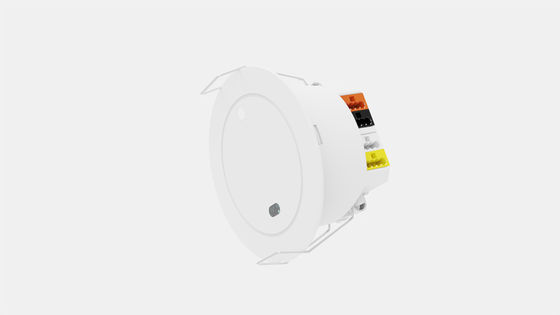

Entegre KNX otobüs bağlantısı ile 24G FMCW Modu KNX İşletme Algılayıcı

24G FMCW modunda KNX işgal algılayıcısı entegre KNX otobüs bağlantısı ile

1. Parametreler

2Ürün Fonksiyonu

3Boyut.

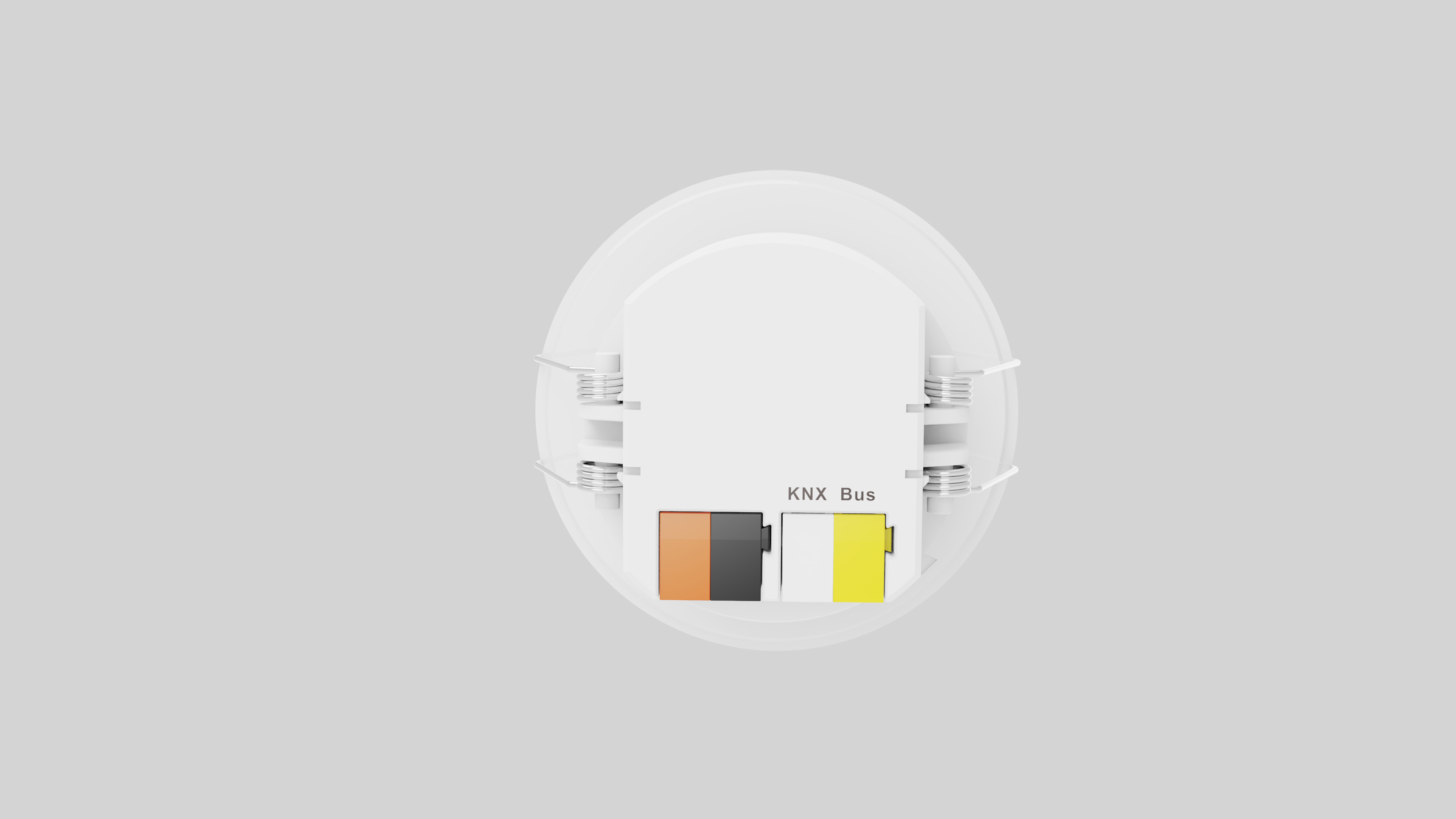

4Kablolama.

Kablolama planı önerisi:

1. KNX otobüs kablolama önerisi sonuna kadar el ele, yıldız veya ağaç kablolama sinyal iletiminin istikrarını sağlamak için önerilmez.

2. KNX otobüs kablosu KNX standart EIB koruma kablosu veya Kategori 6 ağ kablosu önerilmektedir, otobüs kablosunun uzunluğu 400 metreden fazla olmamalıdır.ve bir otobüse bağlı sensörlerin sayısı 12'yi geçmemesi önerilir..

3Bir otobüse bağlı sensörlerin sayısı, güç kaynağının mevcut yük kapasitesini tam olarak dikkate almalıdır:Bu, tüm KNX cihazlarının akımlarının toplamı (sensörler dahil) KNX güç kaynağının yük akımından büyük olmamalıdır..

5. Bulma

6.Başlatma

Fiziksel adresleri yönlendirdikten ve kanal parametrelerini ayarladıktan sonra, şu adımları izleyin:

(1) Otobüs arayüzünü bağlayın;

(2) Otobüsü ve yardımcı gücü çalıştırın (not: ürünün yardımcı bir güç kaynağına sahip olduğundan emin olun, aksi takdirde cihaz düzgün çalışmayabilir);

(3) Ürünün programlama düğmesine basın, LED ışığı kırmızıya döner.

(4) ETS yazılımı aracılığıyla fiziksel adresi indirmek için otobüs arayüzünü kullanın.

(5) Gerekli uygulama parametrelerini ayarladıktan sonra uygulamayı indirin.

(6) Uygulama indirildikten sonra, ürün başlangıçta başlar. Başlangıç sırasında, algılama fonksiyonu devre dışı bırakılır. 20S'den sonra başlangıç tamamlanır,ve ürün normal çalışıyor;

Not: Lütfen ETS 5 veya 5'in en son sürümünü kullanın.7.2Lütfen bu sensörün ETS mühendislik yapılandırma dosyasını satış personelimizden alın.

7Kurulum talimatları

Yerleşik montaj sistemi

1. 50-55 mm'lik bir deliği trepanning
2. Sıfır bir şekilde kablo kablosunu terminaline bağlayın.
3. Program düğmesine bas
4. Çukurun içine yay klemini koy ve iyi bağla.
5. Sensörün sağlam bir şekilde kurulduğundan emin ol.

8. Fabrika Öntanımlı Ayarları

Algılama Alanı: 4m Bekleme Süresi: 30S Gösterge Işığı: açık Duyarlılık: orta duyarlılık

9MH18'in uzaktan kumandası.

10Başvuru bildirimi

Mikrodalga hareket sensörümüz hareket eden nesneleri algılamak için tasarlanmış bir elektromanyetik üründür ve sıkıca bağlanmalıdır.Metal veya metal kaplama veya hareketli evcil hayvan veya hareketli fan gibi güçlü yansıtıcı malzeme yanlış tetikleme şansı vardır, bu yüzden kurulum sırasında aşağıdaki yönü dikkate almalıyız

• Çünkü insan vücudu elektrolitlerden oluşur ve radar dalgalarını yansıtabilir.Mikrodalga hareket sensörümüz insan hareketini ölçmek için Doppler ilkesini uyguluyor ve işgal / işgalsiz durumunu çıkartıyor
• Radar dalgaları ince cam, ince ahşap ve ince alçı levhasına nüfuz edebildiği için hareketleri tespit etmek için beton duvarlara veya metalle nüfuz edemez.Doğru algılama hassasiyetini ayarlayın., ve ideal duygu sonucu karşılamak için zaman tutmak
• Mikrodalga hareket sensörümüz sürekli çalışma modunda olduğundan, sensörümüzün güç akımı en az sabit bir 14mA garanti eder.
• Mikrodalga hareket sensörümüzün KNX otobüslü olması nedeniyle, bir döngü içinde sınırlı sayıda sensör bağlamanız gerekir ((bir döngüde 6'dan fazla sensör önermiyoruz)
• 5.5G yönlendiricisi ve diğer yüksek güçlü kablosuz ekipmanlar mikrodalga hareket sensörümüzü etkileyebilir. Bu yüzden sensörümüzle bu tür ekipmanlar arasında 2 metrelik bir kurulum aralığı önerilir.ve algılama hassasiyeti inşaat sahnesine göre ayarlanır.
• Hava çıkışındaki hava akışı mikrodalga hareket sensörümüzü sarsabilir. Bu yüzden sensörümüzle hava çıkışı veya metal malzemesi arasında 2 metrelik bir kurulum aralığı önerilir.ve algılama hassasiyeti inşaat sahnesine göre ayarlanır.
• Mikrodalga hareket sensörünün normal çalışmasını sağlamak için asılı aydınlatma veya boru hattı gibi engelleyici bir malzeme olmamalıdır.
• Hareket sensörümüzü bir döngüde uyguladığınızda, bir KNX ekipmanını kontrol etmek için bir sensörü veya bir ekipmanı kontrol etmek için birden fazla sensörü kullanabilirsiniz.Sensörümüz için gündüz ışığı toplama fonksiyonu mevcut.
