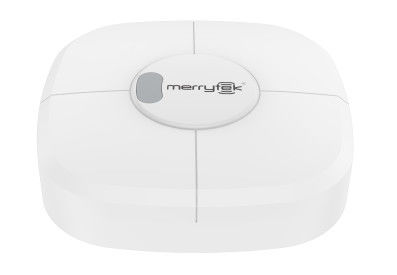

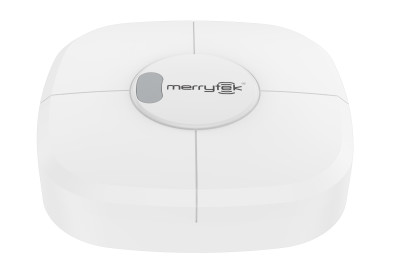

Yüzey montajlı 24GHz FMCW mikrodalga varlık dedektörleri ve 5 yıllık garanti

  • 24GHz FMCW microwave presence detectors with surface mounting and 5 years warranty
Place of Origin China
Marka adı Merrytek
Sertifika CE
Model Number MSA065S 99
Minimum Order Quantity 100pcs
Fiyat Anlaşılabilir
Packaging Details White box+ White box tags+ Clapboard+ Carton(K=A)
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10,000pcs per month

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Input Voltage 220-240Vac, 50/60Hz Working current 50mA mAX.
Power Consumption ≤1W Function reliable and accurate microwave presence detectors
Breath Detecting Area (radius) 3.5m±0.5m Mounting Height 2.5-4m
Installation Surface mounted IP rating IP20
Mesaj bırakın
Ürün Açıklaması

Yüzey montajlı 24GHz FMCW mikrodalga varlık dedektörleri ve 5 yıllık garanti


1. Özellikleri
1) Özel Merrytek Canlı Varlık Bulma
2) Solunumla neden olan mikro hareketleri tespit etmek için FMCW modülasyon teknolojisi uygulanır
3) Almanya RF teknolojisi 5 yıllık garanti için başvurdu
4) Dökme/kapama düğmesi veya karartma kontrolü kullanılabilir
5) Relay maksimum yükleme kapasitesi:800w direnç yükleme ve 400w endüktif yükleme & LED
6) DIP anahtarı veya uzaktan kumanda ile ayarlanabilir sensör parametre

7) 5 yıllık garanti süresi


2.Parametreler

Giriş/çıkış Giriş voltajı 100-240V AC 50-60Hz
İsimlendirilmiş voltaj 220V AC
Çalışma akımı En fazla 50mA
Tüketim ≤1W 230V DC
Maksimum artış 1KV ((L/N,EN61000-4-5)
Çıkış sinyali 1 kanal ON/OFF ((Max 800w direnç yükleme ve 400w endüktif yükleme) + 1 kanal itme kontrolü
Maksimum dalgalanma akımı

16A röle

30A ((% 50 Ipeak testi ve ikinci 500us @ 230Vac soğuk botdan tam yükleme ile

60A ((test 50% Ipeak ve ikinci 200us @ 230Vac soğuk bot tam yükleme ile
Algılayıcı Parametresi Radar frekansı 24GHz-24.25GHz ISM bandı
İletişim Gücü En fazla 5mW
Bulma Alanı Uzaktan kumanda/Dip ayarları: 0-4m
Bekleme Zamanı Uzakdan/Dip ayarları: 10s-30min Not: varlık algılaması yalnızca bekleme süresi >30s ayarlandığında kullanılabilir.
QS1+100% algılama aralığı yarıçapı büyük/küçük/mikro hareket ((3m yükseklik kurulum): 3,5±0,5m ((41m2 açık alan testi temelinde ve farklı alanlara bağlı olarak değişebilir)
Gün ışığı sensörünün eşiği 5-150lux/Eğri
Duyarlılık Yüksek / Orta / Düşük
Uzaktan kumanda Kullanılabilir
Montaj yüksekliği 2.5-4.0m tipik değer:3m
3dB ışın açısı 100° ((XZ)
100° ((YZ)
Uygulama ortamı Kurulum Tavan montajı
Çalışma sıcaklığı 0°C...+50°C
Depolama sıcaklığı -40°C~+80°C
Garanti 3 yıl ((içeride uygulandığında ürün kalitesi sorunu nedeniyle kullanılabilir)
Sertifika standardı Sertifika CE'ye uygun
Çevre gereksinimleri RoHS uyumlu
IP derecesi IP20
“N/A”, kullanılamaz anlamına gelir.

3Boyut.



Yüzey montajlı 24GHz FMCW mikrodalga varlık dedektörleri ve 5 yıllık garanti 0

                                        Yüzey montajlı 24GHz FMCW mikrodalga varlık dedektörleri ve 5 yıllık garanti 1





4Kablolama Şekli.

Yüzey montajlı 24GHz FMCW mikrodalga varlık dedektörleri ve 5 yıllık garanti 2
5- İzleme radyasyonu.

Yüzey montajlı 24GHz FMCW mikrodalga varlık dedektörleri ve 5 yıllık garanti 3








































6- Bulma sinyali.



Ürün, insan hareketini, küçük hareketleri ve varlık sinyalleri algılar ve uyku durumunda olmayan insan-varlıklı/insan olmayanların tespitini gerçekleştirir.Küçük hareket ve varlık sinyalleri:

Ben...MÇıkartma Hareket: algılama alanında önemli bir insan hareketini (yürüyüşünü) tespit eder.

Ben...KüçükHareket: algılama alanındaki insani hafif hareketleri tespit eder, örneğin ileriye yaslanmak, ileriye ve arkaya yaslanmak, uzuvları sallamak, başını sallamak, yazmak, cep telefonlarıyla oynamak vb.

Ben...Mikro Hareket:Nefes alma ile oluşan insan karın ve göğüs genişleme davranışlarını tespit eder, ancak hareket sinyalleri veya küçük hareket sinyalleri tespit etmez.

Yüzey montajlı 24GHz FMCW mikrodalga varlık dedektörleri ve 5 yıllık garanti 4



7. DIP SÖZLEŞİMİ Ayarlama

Bulma Alanı

  1 2 3
Ⅰ Açık. Açık. Açık. 4m
Ⅱ - Açık. 3.5m
Ⅲ Açık. - - 3m
Ⅳ - - 2.5m
V Açık. Açık. - 2m
VI - Açık. 1.5m
VII. Açık. - Açık. 1m
VIII. - - 0.5m

Bekleme Zamanı

  4 5 6 7
Ⅰ Açık. Açık. Açık. Açık. 10S
Ⅱ Açık. - Açık. Açık. 30S
Ⅲ Açık. Açık. - Açık. 1 dakika.
Ⅳ Açık. Açık. Açık. - 3 dakika.
Ⅴ Açık. Açık. - - 5 dakika.
Ⅵ - - Açık. Açık. 10 dakika.
Ⅶ - - - - 30 dakika.



Gün ışığı sensörü

8 9
Açık. Açık. 5Lux
- Açık. 50Lux
Açık. - 150Lux
- - Etkinleştir





8MH18'in uzaktan kumandası.

Yüzey montajlı 24GHz FMCW mikrodalga varlık dedektörleri ve 5 yıllık garanti 5
