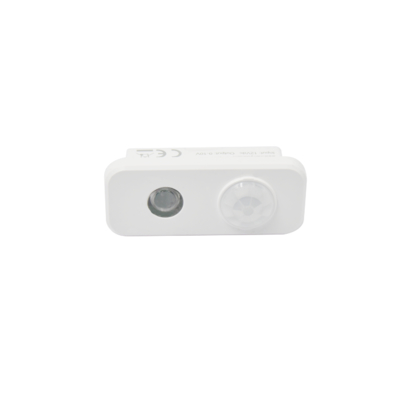

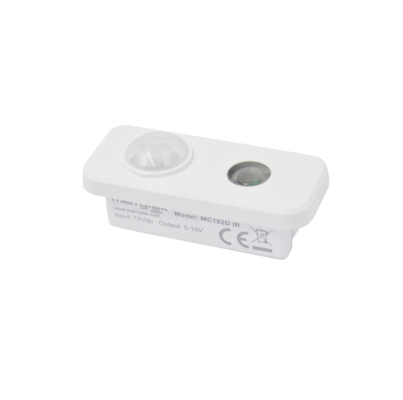

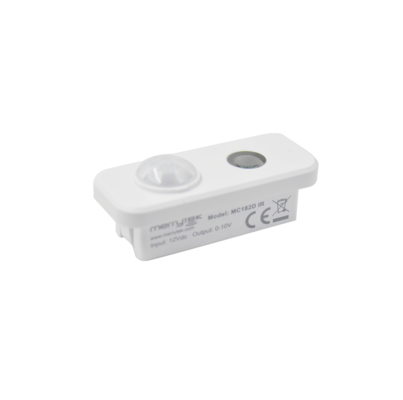

12Vdc PIR hareket sensörü 0-10V karartma fonksiyonu ile panel ışığı için

  • 12Vdc PIR motion sensor for panel light with 0-10V dimming function
Menşe yeri Shenzhen, Çin
Marka adı Merrytek
Sertifika CE
Model numarası MC182D IR
Min sipariş miktarı 100 adet.
Fiyat Anlaşılabilir
Ambalaj bilgileri Fıçı Tahtası + Karton(K=A)
Teslim süresi <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, Numune v
Ödeme koşulları T/T
Yetenek temini 10000 adet/ay

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Çalışma gerilimi 12±1Vdc çalışma akımı 25 ± 5mA
Çıkış sinyali 0 -10vdc karartma Montaj Yüksekliği 3m (4m Maksimum)
Çalışma sıcaklığı -20°C~+55°C Sertifika CE
Yaşam süresi 3 yıl garanti @TA (kapalı)
Mesaj bırakın
Ürün Açıklaması

[Ürün Özellikleri]



  • Uluslararası standart Zhaga BooK20 ((R44 X17;R60 X22) arayüzü
  • 4 metrelik maksimum kurulum yüksekliği, açık ofisler, bireysel ofisler için uygundur
  • Panel Light, Linear Light için PIR hareket dedektörü.
  • Sensör parametreleri uzaktan
  • Düşük montajlı PIR sensörü



[Parametreler]



Giriş
İsimlendirilmiş voltaj 12±1VDC
Çalışma akımı 25±5mA
Dalgalanma voltajı < 100mVp-p
çıkış
Çıkış sinyali 0 -10V sönükleme sinyali
Duyularya daParametreler
Bulma modu PIR tespiti
Bekleme Zamanı 30s/1min/3min/5min/10min/20min/30min ((MH17)
Bekleme süresi 0s/10s/1min/3min/5min/10min/30min/+∞(MH17)
Gün ışığı sensörü Gün ışığı eşiği

5Lux / 15Lux / 30Lux / 50Lux / 100Lux / 150Lux / 99Lux

(Orman ışığını yayma durumu)
Gündüz hasadı

100L / 200L / 300L / 400L / 500L / 600L / Etkisiz



Gün ışığı önceliği



 Açık. Kapat.
5Lux 55-105Lux
15Lux 65-115Lux
30Lux 80-130Lux
50Lux 100-150Lux
100Lux 150-250Lux
150Lux 200-300Lux
Karanlıklandırma seviyesi % 10 ((1.4-1.6V) % 20 ((1.9-2.1V) % 30 ((2.9-3.1V) % 50 (4.9-5.1V)
Bulma aralığı (yarıçap) 2.5m (içeride, duyarlılık %100, sensöre doğrudan güneş ışığı yok; sıcaklık:25°C)
Kurulum yüksekliği Tipik 3m (4m Max ), 1 ve 2 notlarına bakın
Çevre
Çalışma sıcaklığı ((Ta) -20°C-55°C
Depolama sıcaklığı -40°C~+80°C Nem: ≤85% (kondensasyon olmayan)
Sertifikasyon standartları
Sertifikalı CE
Çevre gereksinimleri RoHS 2.0'a uymak, ulaşım gereksinimleri
IP derecelendirme IP20
O.- Evet.

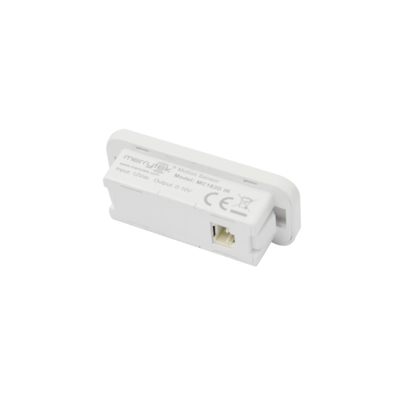

Kablolama 3 pinli PH2.0 terminal
Kurulum gereksinimleri Zhaga 20 boyutlu kitap deliği.
Paketleme Gereksinimleri Karton + karton ((K=A)
Net ağırlık 10±3g
Yaşam süresi 3 yıllık garanti @Ta (içeride)

Not:

  • Çevre sıcaklığı insan vücut sıcaklığı aralığına yaklaştığında (36 °C ~ 37 °C / 96.8 ~ 98.6 °F), PIR hareket algısı önemli ölçüde zayıflar veya yanıt vermez.
  • Çevre sıcaklığı veya LED tepsisi sıcaklığı 55 °C/131 °F'den yüksek olduğunda, yanlış tetiklenme olabilir, lütfen daha iyi bir algılama duyarlılığını azaltmaya çalışın.PIR sensörü, mekan içinde kullanılmak için uygun olmamalıdır..



[Fonksiyon açıklaması]



ON-OFF fonksiyonu Bekleme süresi 0s olarak ayarlanır.
2 basamaklı karartma Bekleme süresi, ∞+∞'ye ayarlanır.
3 aşamalı karartma Bekleme süresi 10s/1min/3min/5min/10min/30min olarak ayarlanır.
Gün ışığı önceliği N/A
Gündüz hasadı Uzaktan kumanda DH Modu+Gündüz Işığı Algılayıcı 5Lux=100Lux/15Lux=200Lux/30Lux=300Lux/50Lux=400Lux/100Lux=500Lux/150Lux=600Lux



[Ürün Bilgisi]



  • Boyut (Birimler: mm)

   12Vdc PIR hareket sensörü 0-10V karartma fonksiyonu ile panel ışığı için 0



  • Görev

12Vdc PIR hareket sensörü 0-10V karartma fonksiyonu ile panel ışığı için 1

  • Kablolama

12Vdc PIR hareket sensörü 0-10V karartma fonksiyonu ile panel ışığı için 2



[Kuralım talimatı]

- Hayır.

- Hayır.12Vdc PIR hareket sensörü 0-10V karartma fonksiyonu ile panel ışığı için 3

Aksesuarlar



12Vdc PIR hareket sensörü 0-10V karartma fonksiyonu ile panel ışığı için 4



[Kazanma menzili]



12Vdc PIR hareket sensörü 0-10V karartma fonksiyonu ile panel ışığı için 5

[Uzakdan]



[Başlangıç]



Gücü açtıktan sonra, sensör 45-60 derece ısınır ve çalışmaya başlar.



[Öntanımlı ayar]



Duyarlılık: % 100 Bekleme süresi: 5 saniye Gün ışığı sensörü: Etkinleştirme



[Açılış Bildirisi]



  • Sensör profesyonel bir elektrikçi tarafından kurulmalıdır. Lütfen kurulum, kablolama ve parametreleri değiştirmeden önce gücü kapatın.
  • PIR sensörü herhangi bir malzemenin içine nüfuz edemez, lütfen sensör ve hareket eden insanlar/objeler arasında herhangi bir engelin olmadığından emin olun.
  • Sensörler soğuk kışın kalın kıyafetler giyerlerse insanları tespit etmekte zorlanabilirler.
  • Sıcaklık sinyalleri, sensörü tetikleyen hareketli sinyalleri olarak kabul edilir.
  • Sensör sadece iç mekanlarda kullanılabilir, dışarıdaki güneş ışığı sensörün algılamasını etkileyebilir.
  • Sürekli iyileştirme nedeniyle, bu talimatın içeriği önceden bildirim vermeden değiştirilebilir.
  • Farklı 0-10V sürücüleri ile çalışırken karartma performansı farklı olabilir.
  • Gündüz ışığı eşiği, gölge ve çevre ışığının yayılmış yansıması olmayan güneşli bir ortamda ölçülür.Günün zamanı ve mevsim.
  • Algılama mesafesi, insanların yüksekliği, montaj yüksekliği, montaj açısı, çalışma ortamı sıcaklığı vb. ile ilgilidir.Çevre sıcaklığı insan vücudu sıcaklık aralığına yaklaştığında (36°C~37°C/96.8~98.6°F), PIR hareket algısı önemli ölçüde zayıflayacak veya yanıt vermeyecek.Lütfen hassasiyeti azaltmaya çalışın.. Eğer yanlış tetikleme kalırsa, PIR sensörü uzayda kullanılmak için uygun olmamalıdır.
  • Algılama alanı, 165cm yükseklikteki test cihazları ile kapalı açık bir ortamda ölçülen tipik bir değerdir.
  • Bu ürün, gerilim dengelenmiş ile kullanmak zorundaDC Güç tedarikGiriş voltajı istikrarlı ve dalgalanma faktörü düşük ((dalgalanma faktörü 100mV'den daha düşük; yük akımı 25mA'dan daha büyüktür).
  • Yeni bir ortamda kurulduğunda, lütfen seri kurulmadan önce en az 5 adet ürünü kurup test edin.

  • PIR, kızılötesi ışınlarda değişiklikleri algılayan bir pirotektrik kızılötesi sensördür.ısı kaynağının sıcaklığı değişmez veya ısı kaynağı hareket etmez., ve diğer ilgili çevresel faktörler ve PIR uygulaması ilkesinin ihlallerinin etkisi.

  • Aşağıdaki olaylar nedeniyle insan vücudu dışındaki ısı kaynaklarını tespit ederken, PIR yanlış tetiklenebilir.

1. Küçük hayvanlar algılama aralığına girdiğinde

2Güneş ışığından uzak kızılötesi ışınları, araba farları, kızıl ampuller vb. doğrudan sensöre maruz kaldığında
3Algılama aralığındaki sıcaklık sıcak hava, soğuk sera ekipmanlarından gelen soğuk hava, nemlendiricilerden gelen su buharı vb.

  • Aşağıdaki olaylardan kaynaklanan ısı kaynaklarını tespit ederken, PIR tetiklenmeyebilir:

1Sensör ve algılama nesnesi arasında uzak kızılötesi ışınlarının iletilmesini engelleyen cam ve akrilik gibi maddeler olduğunda.
2Algılama aralığındaki ısı kaynağı neredeyse hareket etmez veya yüksek hızda hareket eder.
