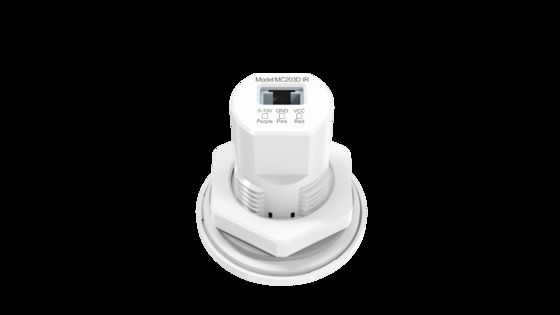

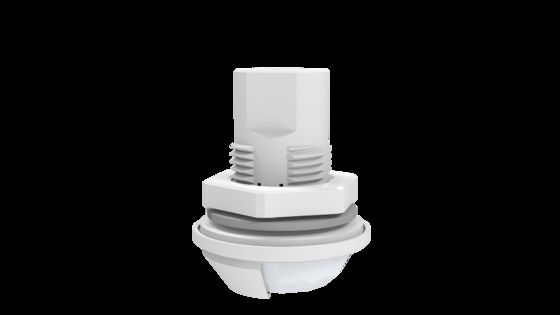

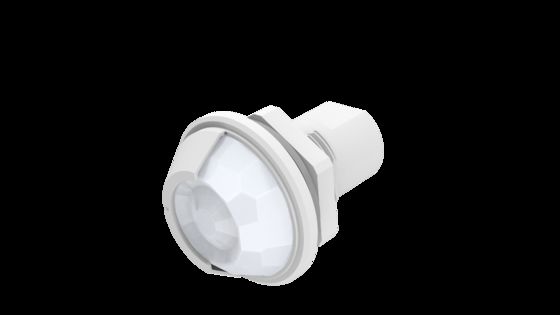

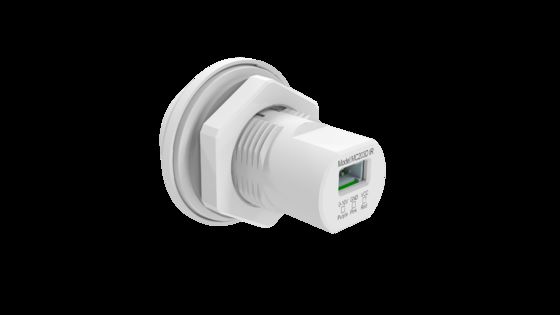

12Vdc Dim edilebilir PIR Hareket Sensörü, Tri-proof Işık İçin, Zhaga Book20 Arayüzü, Otopark Uygulanabilir MC203D IR/1
| Menşe yeri | Shenzhen, Çin |
|---|---|
| Marka adı | Merrytek |
| Sertifika | CE |
| Model numarası | MC203D IR 1/ MC203D IR |
| Min sipariş miktarı | 100 adet |
| Fiyat | Anlaşılabilir |
| Ambalaj bilgileri | Fıçı Tahtası + Karton(K=A) |
| Teslim süresi | 1, Örnek ve Küçük Sipariş: Ödemenizi aldıktan sonra 5 iş günü içinde. 2, Dökme Sipariş: Depozito ald |
| Ödeme koşulları | T/T |
| Yetenek temini | 10000 PC/Ay |
Ürün ayrıntıları
| Nominal gerilim | 12 ± 1VDC | Çalışma Akımı | <15mA |
|---|---|---|---|
| Çıkış sinyali | 5V PWM karartma/ 0-10V karartma | Montaj Yüksekliği | Tipik 3m (maks. 4.5m) |
| Çalışma Sıcaklığı | -20 ℃ -55 ℃ | Sertifika | Beyaz |
| Ömür boyu | 5 yıl garanti @TA (kapalı) | Algılama Modu | PIR Tespiti |
| Vurgulamak | 12Vdc dimmable PIR motion sensor,Zhaga Book20 PIR sensor,parking garage motion sensor |
||
Ürün Açıklaması
12Vdc Dim edilebilir PIR Hareket Sensörü Tri-proof Işık, Zhaga Book20 Arayüzü, Otopark Uygulanabilir
Ürün Özellikleri
- Zhaga20 arayüzü
- 4.5 metre maksimum kurulum yüksekliği, otopark için uygun
- Tri-proof ışık için PIR hareket dedektörü
- IP65 tasarım
- Sensör parametreleri uzaktan ayarlanabilir
Teknik Parametreler
Giriş
| Anma gerilimi | 12±1VDC |
| Çalışma akımı | <15mA |
| Dalgalanma gerilimi | <100mVp-p |
Çıkış
| Çıkış sinyali | MC203D IR 1 | MC203D IR |
| 5V PWM dim etme sinyali | 0-10V dim etme sinyali |
Sensör Parametreleri
| Algılama modu | PIR algılama |
| Algılama Alanı | 100% /75%/50%/25% |
| Bekleme Süresi | 5s/30s/1dk/3dk/5dk/10dk/20dk/30dk |
| Bekleme Periyodu | 0s/10s/1dk/3dk/5dk/10dk/30dk/+∞ |
| Gün Işığı Sensörü |
Gün ışığı eşiği: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux(Devre Dışı) (Ortam difüzyon durumu)
Gün Işığı Önceliği: AÇIK | KAPALI
5Lux: 55-105Lux
15Lux: 65-115Lux
30Lux: 80-130Lux
50Lux: 100-150Lux
100Lux: 150-250Lux
150Lux: 200-300Lux
|
| Dim etme seviyesi | 10%(1.4-1.6V) 20%(1.9-2.1V) 30%(2.9-3.1V) 50% (4.9-5.1V) |
| Algılama menzili (yarıçap) | 2-4m (iç mekan, hassasiyet %100, sensöre doğrudan güneş ışığı yok; sıcaklık 25℃) |
| Kurulum yüksekliği | Tipik 3m (Maksimum 4.5m) |
Ortam
| Çalışma sıcaklığı(Ta) | -20℃-55℃ |
| Depolama sıcaklığı | -40℃~+80℃ Nem: ≤%85 (yoğuşmasız) |
Sertifikasyon Standartları
| Sertifikalı | CE |
| Çevresel gereksinimler | RoHS 2.0, Reach gereksinimlerine uyun |
| IP Derecesi | IP65 |
Diğer Özellikler
| Kablolama | Tel 3 PIN 378±8mm |
| Kurulum gereksinimleri | Yüksek tavanın merkezine veya yanına monte edin |
| Paketleme gereksinimleri | Bölücü + Karton(K=A) |
| Net ağırlık | 10±3g |
| Ömür | 5 yıl garanti @Ta (iç mekan) |
Ortam sıcaklığı insan vücudu sıcaklığı aralığına (36℃~37℃/96.8~98.6℉) yaklaştığında, PIR hareket algılama önemli ölçüde zayıflayacak veya yanıt vermeyecektir.
Ortam sıcaklığı veya LED tepsi sıcaklığı 55℃/131℉'nin üzerindeyse, yanlış tetiklemeler meydana gelebilir, iyileştirmek için algılama hassasiyetini azaltmayı deneyin. Yanlış tetikleme devam ederse, PIR sensörü bu alanda kullanılmaya uygun değildir.
Fonksiyon Açıklaması
| AÇIK-KAPALI fonksiyonu | Bekleme Periyodu "0s" olarak ayarlandığında |
| 2 adımlı dim etme | Bekleme Periyodu "+∞" olarak ayarlandığında |
| 3 adımlı dim etme | Bekleme Periyodu "10s/1dk/3dk/5dk/10dk/30dk" olarak ayarlandığında |
| Gün ışığı önceliği | Uzaktan DH Moduna basın ve Gün Işığı Sensörü "5Lux/15Lux/30Lux/50Lux/100Lux/150Lux" olarak ayarlanır |
| Gün ışığı hasadı | N/A |
Ürün Bilgileri
- Boyut (Birim:mm)
- Kablolama
Algılama Menzili
Uzaktan Kumanda
Başlatma
Güç açıldıktan sonra, sensör 45-60 saniye ısınacak ve ardından çalışmaya başlayacaktır.
Varsayılan Ayar
Hassasiyet: %100, Bekleme süresi: 5s, Gün ışığı sensörü: Devre Dışı, Bekleme periyodu: 0s, Bekleme DIM Seviyesi: %10
Uygulama Bildirimi
- Sensör profesyonel bir elektrikçi tarafından kurulmalıdır. Kurulum, kablolama ve parametre değiştirme öncesinde lütfen gücü kapatın.
- PIR sensörü hiçbir malzemeyi nüfuz edemez, lütfen sensör ile hareket eden kişi/nesne arasında engel olmadığından emin olun.
- Kışın kalın giysiler giyildiğinde sensörün insanları algılaması zor olabilir.
- Isı sinyalleri hareketli sinyaller olarak kabul edilerek sensörü tetikleyecektir. Sensörü klima veya diğer ısıtma kaynaklarına doğrultmaktan kaçının.
- Sensör yalnızca iç mekan kullanımı içindir. Dış mekan güneş ışığı sensörün algılamasını etkileyebilir.
- Sürekli iyileştirme nedeniyle, bu talimatın içeriği önceden haber verilmeksizin değiştirilebilir.
- Farklı 0-10V sürücülerle çalışırken dim etme performansı farklılık gösterebilir.
- Gün ışığı eşiği, gölge ve ortam ışığı difüzyon yansıması olmayan güneşli bir ortamda ölçülür. Ortam lüks seviyesi farklı ortamlarda, hava koşullarında, iklimde, günün saatinde ve mevsiminde farklılık gösterebilir.
- Algılama mesafesi, insanların yüksekliği, montaj yüksekliği, montaj açısı, çalışma ortamı sıcaklığı vb. ile ilgilidir.
Bu ürün, giriş voltajı kararlı ve dalgalanma faktörü düşük olan voltaj stabilize DC güç kaynağı ile kullanılmalıdır (dalgalanma faktörü 100mV'den düşük; yük akımı 25mA'den büyük).
Yeni bir ortama monte ederken, lütfen toplu kurulumdan önce en az 5 adet ürünü kurun ve test edin.
PIR Sensörü Önemli Notlar
PIR, kızılötesi ışınlardaki değişiklikleri algılayan bir piroelektrik kızılötesi sensördür. Gerçek kullanım sırasında lütfen aşağıdaki hususlara dikkat edin:
- İnsan vücudu dışındaki ısı kaynaklarını algılama
- Isı kaynağının sıcaklığı değişmez veya ısı kaynağı hareket etmez
- Diğer ilgili çevresel faktörler ve PIR uygulama prensibinin ihlalleri etkileri
Olası Yanlış Tetikleme Senaryoları
- Küçük hayvanlar algılama alanına girdiğinde
- Güneş ışığı, araç farları, akkor lambalar vb.nden gelen uzak kızılötesi ışınlar doğrudan sensöre maruz kaldığında
- Algılama alanındaki sıcaklık, soğuk sera ekipmanlarından gelen sıcak hava, soğuk hava, nemlendiricilerden gelen su buharı vb. nedeniyle önemli ölçüde değiştiğinde
Olası Tetiklenmeme Senaryoları
- Sensör ile algılama nesnesi arasında uzak kızılötesi ışınların iletimini engelleyen cam ve akrilik gibi maddeler olduğunda
- Algılama alanı içindeki ısı kaynağı neredeyse hiç hareket etmediğinde veya yüksek hızda hareket ettiğinde
