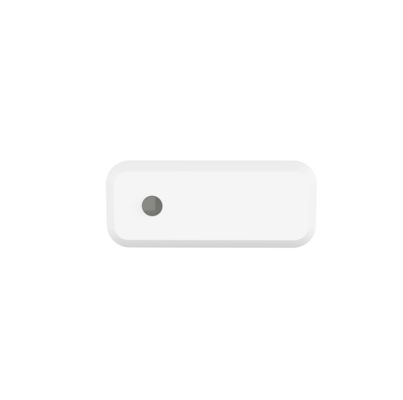

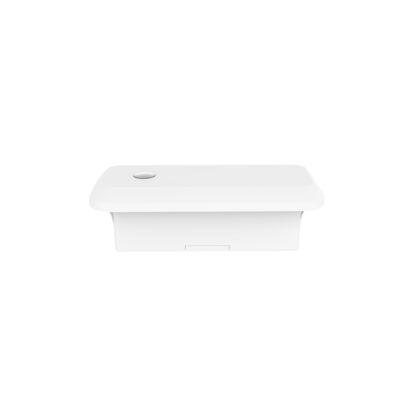

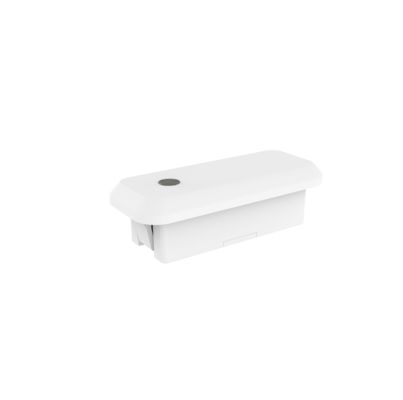

12Vdc Mikrodalga Dim Edilebilir Sensör, Gün Işığı Hasat Fonksiyonlu Panel Işık ve Lineer Işık MC182D 99

[Ürün Özellikleri]

• DahiliKurulum varlık sensörü
• 4m maksimum kurulum yüksekliğini destekleyen 24GHz patentli mikrodalga anten teknolojisini benimseyin
• Alman RF teknolojisi ile, 5 yıl ürün garantisi
• Hareket, hafif hareket ve gün ışığı sensörü işlevi
• Hareket, hafif hareket algılamanın gerekli olduğu tuvaletler, oturma odaları, mutfaklar ve diğer ortamlar için uygundur
• Parametre yapılandırması için uzaktan kumanda mevcuttur

[Parametreler]

[İşlev açıklaması]

   Büyük hareket sinyal aktif    Hafif hareket sinyali devam ediyor
  İnsan varlığı: algılama alanındaki insan vücudunu algılar ve büyük hareket sinyalleri üretir (yürüyüş) indüksiyonu tetiklemek için ve yüksek seviye çıkışı (ışıkların açılıp kapanması gibi), ve sonra algılar hafif hareket sinyalleri (ileri eğilme, geri gitme, kol sallama, baş sallama, yazma, cep telefonu oynama ve diğer hafif hareketler.) as aynı zamanda insan solunum hayati belirtilerinin neden olduğu karın boşluğu, göğüs genişlemesi vb. yüksek seviye çıkışını sürdürmek için (böyleler ışık kontrolüler her zaman açık)

İnsan yokluğu: algılama alanında sinyal algılanmaz ve düşük seviye çıkışı (lamba kapalı kontrolü)

[Diyagram]

• Boyut (birimler: mm)

• İşlev

• Kablolama

[Kurulum Talimatı]

​

[Algılama Aralığı]

[Uzaktan Kumanda]

[Başlatma]

Güç açıldıktan sonra, sensör otomatik olarak %100 parlaklıkta ışığı açar ve 10 saniye boyunca kendi kendine kontrol yapar. Başlatma sırasında, sensör hareketi algılayamaz. Başlatmadan sonra algılama moduna girer ve bu sırada lamba %100 parlaklıkta kalır.

[Varsayılan ayar]

Hassasiyet: %100   Bekleme süresi: 5s   Gün ışığı sensörü: Devre Dışı    Bekleme periyodu: 0s    Bekleme karartma seviyesi: %20

[Uygulama Bildirimi]

Sensör profesyonel bir elektrikçi tarafından kurulmalıdır. Kurulum, kablolama, yapılandırma değiştirme işlemlerinden önce lütfen gücü kapatın.

Ürün, plastik, ahşap vb. malzemelere iyi nüfuz etme yeteneğine sahiptir, ancak mikrodalga modül anteninin önünde veya yakınında metal aksesuarlar veya metal kabuklar, cam kabuklar vb. olmamalıdır, aksi takdirde antenin iletim ve alımını etkileyecektir.

Algılama mesafesi, kurulum yüksekliği, algılanacak nesnenin boyutu, hareket hızı, kurulum ortamının etkisi ile etkilenecektir ve farklı yönlerdeki algılama mesafesi belirli bir değişkenliğe sahip olacaktır.

Gün ışığı eşiği güneşli bir ortamda, gölge olmadan ve ortam ışığının dağınık yansıma koşullarında bulunur. Farklı dönemlerde, iklimlerde ve ortamlarda, ışık sensörü tarafından algılanan gün ışığı değeri farklı olabilir. l Ürünün kurulum mesafesi 1.5m'den fazla olması önerilir; ürün ile yönlendirici arasındaki kurulum mesafesi, mikrodalga sensörünün normal çalışmasında parazite neden olmamak için 1.5m'den fazla olmalıdır.l Ürünün montaj düzlemi (örneğin, alüminyum altlık, PCB kartı) anten düzleminden belirli bir yükseklik farkına sahip olmalıdır ve mikrodalga modülünün anten düzlemi, en iyi algılama etkisini elde etmek için yakındaki düzlemden 5 mm'den daha yüksek olmalıdır.

Kararlı çıkış voltajına, düşük akıma ve dalgalanma katsayısına sahip DC regüleli güç kaynağı

 kullanılmalıdır

e güç kaynağının dalgalanması 50mV'den az olmalı ve güç kaynağının minimum yük akımı 120mA'den fazla olmalı ve ayrıca en az 100uF'lik bir elektrolitik kapasitör kurulması önerilirgiriş güç kaynağındalVCC terminali.l  Ürün kurulumu, ekipman titreşiminin algılama etkisini etkilemesini önlemek için büyük metal ekipmanlardan, boru hatlarından, klima menfezlerinden, egzoz menfezlerinden, duman makinelerinden ve diğer sahnelerden mümkün olduğunca uzağa yerleştirilmelidir. l Mikrodalga modülü, AC sürücü güç kaynağından uzak tutulmalı, sürücü güç kaynağı doğrultucu köprüsü, transformatör, anahtarlama tüpleri ve diğer yüksek güçlü cihazlardan uzak tutulmalı, yüksek frekanslı sinyallerin mikrodalga modülünün normal çalışmasını etkilemesini önlemek için.l Ürün tasarımı: mikrodalga modülünün anten yüzeyi ve yakındaki devreleri, büyük akımların akışından kaçınmalı, transformatörlerden veya yüksek frekanslı bileşenlerden uzak tutulmalı, mümkün olduğunca 10 mm'den fazla uzaklıkta olmalıdır.

Kablolama yaparken, ürünün anten tarafı ve arka tarafındaki bileşen tarafı tellerle kaplanmamalı veya üzerinden büyük akımlar akmamalıdır, böylece sensörün normal çalışmasını etkilememelidir.

Ürünün önü ve yakını, sensörün normal çalışmasını etkilememesi için metal aksesuarlar veya cam blok ile donatılamaz ve plastiğin kalınlığı mümkün olduğunca 1mm'den az seçilmelidir, çok kalın olması mikrodalga modüllerinin ve yönlülüğünün algılanmasını etkileyecektir; mikrodalga anten düzlemi ve kabuk mesafesi 3.2 mm'den büyük olmalıdır

Ürünün anten yüzeyi ve metal düzlem (alüminyum altlık, demir kabuk) arasında belirli bir yükseklik farkı olmalıdır, önerilen mesafe 0.5 mm'den fazladır.
