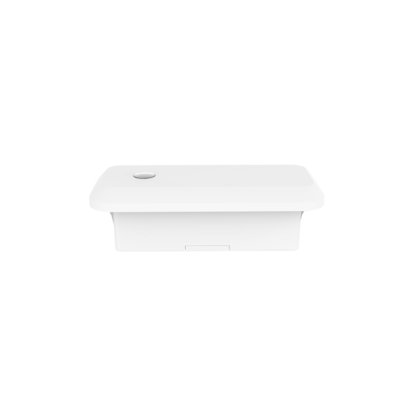

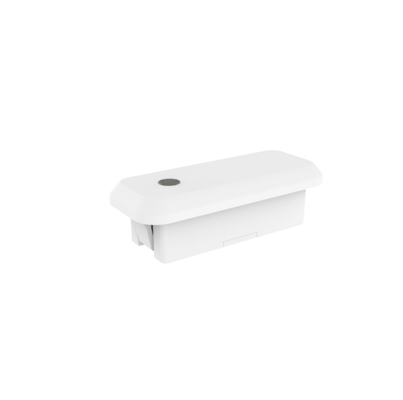

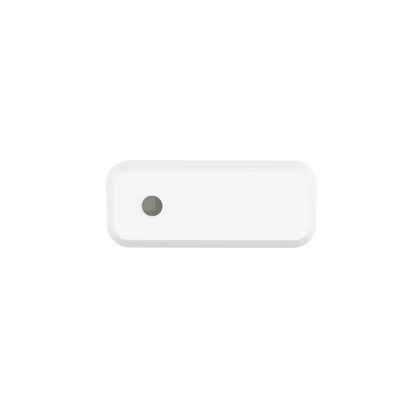

Panel Aydınlatma ve Lineer Aydınlatma için Gün Işığı Toplama Fonksiyonlu 12Vdc Mikrodalga Kısılabilir Sensör
| Menşe yeri | Shenzhen, Çin |
|---|---|
| Marka adı | Merrytek |
| Sertifika | CE |
| Model numarası | MC182d 99 |
| Min sipariş miktarı | 100 adet. |
| Fiyat | Anlaşılabilir |
| Ambalaj bilgileri | Fıçı tahtası + karton (k = a) |
| Teslim süresi | <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, Numune v |
| Ödeme koşulları | T/T |
| Yetenek temini | 10000 adet/ay |
Ücretsiz numuneler ve kuponlar için bana ulaşın.
Naber:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Çalışma gerilimi | 12±1Vdc | çalışma akımı | 45 ± 5mA |
|---|---|---|---|
| Çıkış sinyali | 0-10VDC/PWM karartma sinyali | Montaj Yüksekliği | 3m (4m en fazla) |
| Çalışma sıcaklığı | -20 ℃ -50 ℃ | Sertifika | CE |
| Yaşam süresi | 5 yıl garanti @Ta |
Ürün Açıklaması
[Ürün Özellikleri]
- Dahilimontaj varlık sensörü
- 24GHz patentli mikrodalga anten teknolojisini benimser, 4m maksimum montaj yüksekliğini destekler
- Alman RF teknolojisi ile, 5 yıl ürün garantisi
- Hareket, küçük hareket ve gün ışığı sensör fonksiyonu
- Tuvaletler, oturma odaları, mutfaklar ve hareket, küçük hareket algılaması gereken diğer ortamlar için geçerlidir
- Parametre yapılandırması için uzaktan kumanda mevcuttur
[Parametreler]
|
Giriş |
||
|
Nominal Gerilim |
12±1VDC |
|
|
Çalışma Akımı |
45±5mA |
|
|
Dalgalanma Gerilimi |
<100mVp-p |
|
|
Çıkış |
||
|
Çıkış Sinyali |
℃-10VDC/PWM karartma sinyali |
|
|
Sensör☑arametreler |
||
|
Çalışma Frekansı |
24GHz~24.25GHz, ISM bandı |
|
|
İletim Gücü |
6dBm Maks. |
|
|
Algılama Alanı |
25%/50%/75%/100% (Uzaktan kumanda ayarı) |
|
|
Bekleme Süresi |
5s/30s/1dk/3dk/5dk/10dk/20dk/30dk (Uzaktan kumanda ayarı) |
|
|
10 |
0s/10£/1dk/3dk/5dk/10dk/30dk/+∞ (Uzaktan kumanda ayarı) |
|
|
Bekleme KARARTMA Seviyesi |
10%/20%/30%/50% (Uzaktan kumanda ayarı) |
|
|
Gün Işığı Sensörü |
Normal gün ışığı: |
5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Devre Dışı (Uzaktan kumanda ayarı) (Ortam ışığı yayılımı) |
|
Gün ışığı toplama |
100L/200L/300L/400L/500L/600L/Devre Dışı (gün ışığı toplama moduna girin；referans uzaktan kumanda kılavuzu) |
|
|
Algılama Aralığı (Yarıçap) |
Tavana montaj 3m yükseklik Hareket ve küçük hareket: r≥2.5m Test koşulu: 100% hassasiyet, 60㎡kapalı iç mekan |
|
|
Montaj Yüksekliği |
3m (4m Maks ) |
|
|
Çevre |
||
|
Çalışma -40℃~+80℃ nem: ≤85% (yoğuşmasız)Sertifikasyon -20℃-5 |
0℃Depolama |
|
|
Sıcaklığı-40℃~+80℃ nem: ≤85% (yoğuşmasız)Sertifikasyon |
S |
|
|
tandartlarıSertifikasyonCE |
||
|
Çevresel Gereksinimler |
RoHS 2.0, Reach gereksinimlerine uyun |
|
|
IP Derecesi |
IP |
|
|
20 |
Koruma SınıfıSınıf II |
|
|
Diğer |
s |
|
|
Kablolama£ |
||
|
[Algılama Aralığı] |
Harici zhaga book20 montajı |
|
|
Ambalaj Gereksinimleri |
Bölme + Karton (K=A) |
|
|
Net Ağırlık |
9.5±3g |
|
|
Ömür |
5 yıl garanti @Ta |
|
|
[Fonksiyon açıklaması] |
AÇMA-KAPAMA Fonksiyonu |
|
Bekleme Süresi
|
ayarla” |
10 ” Ö 2 kademeli KarartmaÖ |
|
K“+∞” |
10 s-kademeli |
|
K arartmaBekleme Süresiayarla “ |
10 s/1dk/3dk/5dk/10dk/30dk”£Gün Işığı Ö |
|
nceliği Uzaktan kumanda DH Modu+Gün Işığı Sensörü “5Lux=100Lux/15Lux=200Lux/30Lux=300Lux/50Lux=400Lux/100Lux=500Lux/150Lux=600Lux” ayarla☑Gün Işığı |
T |
|
oplaması Uzaktan kumanda DH Modu+Gün Işığı Sensörü “5Lux=100Lux/15Lux=200Lux/30Lux=300Lux/50Lux=400Lux/100Lux=500Lux/150Lux=600Lux” ayarla |
Büyük hareket |
İnsan varlığı:
[Montaj Talimatı]Küçük hareket sinyali koruma İnsan varlığı: büyük gerçekleştirmek için algılama alanında insan vücudunu algıla hareket
sinyalleri (yürüyüş) indüksiyonu tetiklemek için ve yüksek seviye çıkışı (örneğin, ışıkları açıp kapatma), ardından algılama küçük hareket sinyalleri (vücudun öne, arkaya eğilmesi, uzuvların sallanması, başın sallanması, yazma, cep telefonu oynama ve diğer küçük hareketler.) akarın boşluğunun, göğsün genişlemesinin neden olduğu insan solunum hayati belirtilerinin algılanması vb yüksek seviyede çıkışı korumak için (böyle birs kontrol ışığıs [İnsan yokluğu: algılama alanında sinyal algılanmaz ve düşük seviyede çıkış (lamba kapalı kontrolü)[Şema
]
l birimler: mm)l
- FonksiyonKablolama
[Montaj Talimatı]
-
- [Algılama Aralığı]
[Uzaktan Kumanda]
[Başlatma]
Açıldıktan sonra, sensör otomatik olarak %100 parlaklıkta ışığı açar ve 10 saniye boyunca kendi kendini kontrol eder. Başlatma sırasında, sensör hareketi algılayamaz. Başlatmadan sonra algılama moduna girer ve bu sırada lamba %100 parlaklıkta kalır.
[Varsayılan ayar]
Hassasiyet: %100 Bekleme süresi: 5s Gün ışığı sensörü: Devre Dışı Bekleme süresi: 0s Bekleme karartma seviyesi: %20
[
Uygulama Bildirimi
]
l Sensör, profesyonel bir elektrikçi tarafından kurulmalıdır. Kurulum, kablolama ve yapılandırmayı değiştirmeden önce lütfen gücü kapatın. l
l
l
eşik değeri, güneşli bir ortamda, gölgeler olmadan ve ortam ışığı difüzyon yansıma koşullarında. Farklı dönemlerde, iklimlerde ve ortamlarda, th
gün ışığı ışık sensörü tarafından algılanan değer farklı olabilir. l Ürünün montaj mesafesinin 1,5 m'den fazla olması önerilir; ürün ile yönlendirici arasındaki montaj mesafesi 1,5 m'den fazla olmalıdır, böylece mikrodalga sensörünün normal çalışmasını etkilemez.l Ürünün montaj düzleminin (örneğin alüminyum alt tabaka, PCB kartı) mikrodalga modülünün anten düzleminden belirli bir yükseklik farkına sahip olması gerekir ve mikrodalga modülünün anten düzlemi, en iyi algılama etkisini elde etmek için yakındaki düzlemden 5 mm'den fazla yüksek olmalıdır.
Kararlı çıkış gerilimi, düşük akım ve dalgalanma katsayısı ile DC düzenlenmiş güç kaynağı
kullanılmalıdır
e güç kaynağının dalgalanması 50mV'den az olmalı ve güç kaynağının minimum yük akımı 120mA'dan fazla olmalı ve ayrıca 100uF'den az olmayan bir elektrolitik kondansatörün ayarlanması öneriliratgiriş güç kaynağıly VCC terminali. l Ürün montajı, büyük metal ekipmanlardan, boru hatlarından, klima havalandırmalarından, egzoz havalandırmalarından, duman makinelerinden ve diğer sahnelerden mümkün olduğunca uzakta olmalıdır, böylece ekipman titreşiminin algılama etkisini etkilemesi önlenir.l Mikrodalga modülü, AC sürücü güç kaynağına yakın olmaktan kaçınmalı, sürücü güç kaynağı doğrultucu köprüsünden, transformatörden, anahtarlama tüplerinden ve diğer yüksek güçlü cihazlardan uzak durmalı, yüksek frekanslı sinyallerin mikrodalga modülünün normal çalışmasını etkilemesi önlenmelidir.
Ürün tasarımı: mikrodalga modülünün anten yüzeyi ve yakındaki devreleri, büyük akımların akışını önlemek, yakınlardaki transformatörlerden veya yüksek frekanslı bileşenlerden kaçınmak, mesafe mümkün olduğunca 10 mm'den fazla olmalıdır.
Kablolama yaparken, ürünün arkasındaki anten tarafı ve bileşen tarafı kablolarla kaplanmamalı veya büyük akımlar geçmemelidir, böylece sensörün normal çalışmasını etkilemez.
Ürünün önü ve yakını metal aksesuarlarla veya cam blokla donatılamaz, böylece sensörün normal çalışmasını etkilemez, plastik kalınlığı mümkün olduğunca 1 mm'den az seçilir, çok kalın mikrodalga modüllerinin ve yönlülüğün algılanmasını etkileyecektir; mikrodalga anten düzlemi ve kabuk mesafesi 3,2 mm'den büyük olmalıdır
Ürünün anten yüzeyi ve metal düzlemi (alüminyum alt tabaka, demir kabuk) belirli bir yükseklik farkına ihtiyaç duyar, önerilen mesafe 0,5 mm'den fazladır.
