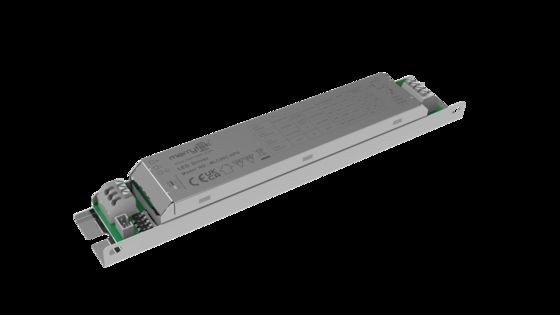

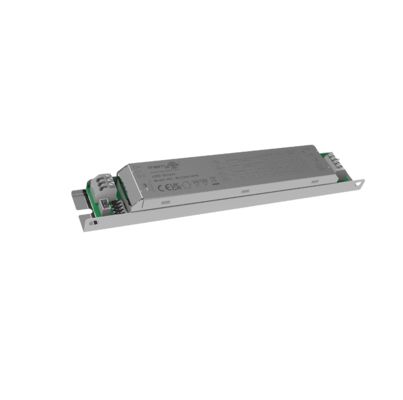

18.9W Maks Sensör Karartma LED Sürücü, 12V Yardımcı Güç Kaynaklı PWM Karartma, Uzun Şerit Lamba MLC20C-NPS İçin

  • 18.9W Max Sensor Dim Led Driver, PWM Dimming With 12V Auxiliary Power Supply, For Long Strip Lamp MLC20C-NPS
  • 18.9W Max Sensor Dim Led Driver, PWM Dimming With 12V Auxiliary Power Supply, For Long Strip Lamp MLC20C-NPS
Menşe yeri Shenzhen, Çin
Marka adı Merrytek
Sertifika CE, SAA
Model numarası MLC20C-NPS
Min sipariş miktarı 100 adet
Fiyat Anlaşılabilir
Ambalaj bilgileri Bubble Bag Clapboard, karton （k = a）
Teslim süresi 1, Örnek ve Küçük Sipariş: Ödemenizi aldıktan sonra 5 iş günü içinde. 2, Dökme Sipariş: Depozito ald
Ödeme koşulları T/T
Yetenek temini 10000 PC/Ay
Ürün ayrıntıları
Nominal gerilim 198-264VAC 50Hz/60Hz Bekleme Gücü ≤0.3W
Dalgalanma akımı <22A (100us yarım akım) @230VAC Çalışma Sıcaklığı -25°C~+50°C
Sertifika CE \ saa Ömür boyu Beş Yıllık Garanti (TA = 50 ℃@230VAC Tam Yük)
Vurgulamak

18.9W sensor dim LED driver

,

PWM dimming LED driver with 12V auxiliary

,

long strip lamp LED driver
Mesaj bırakın
Ürün Açıklaması
18.9W Maks Sensör Dim LED Sürücü, 12V Yardımcı Güç Kaynaklı PWM Dim Özellikli, Uzun Şerit Lamba İçin
Ürün Özellikleri
  • Metal şerit izole edilmemiş güç kaynağı; titreşimsiz PWM dim güç kaynağı; 12V yardımcı güç kaynağı ile; farklı sensör ve kablosuz akıllı modül ile uyumlu.
  • Harika performans, yüksek verimlilik, yüksek PF değeri ve düşük bekleme gücü; yeni ERP standardına uygun ve CE, SAA sertifika standartlarına uyumlu.
  • Dahili güç kaynağı şerit lambalar için uygundur; DIP anahtarları ile parametreleri değiştirebilirsiniz.
Parametreler
Ürün No. MLC20C-NPS
Giriş Voltaj Aralığı 198-264Vac 50Hz/60Hz
Giriş Akımı 0.1A (@230Vac tam yük)
Çalışma Voltajı 220-240Vac 50Hz/60Hz
Yüksüz Güç ≤0.3W
Bekleme Gücü ≤0.3W
Güç Faktörü ≥0.9 (@230Vac tam yük)
Çalışma Verimliliği 85% (230V Maks yük)
THD ≤20%(@230V ac tam yük)
Kaçak Akım <0.5mA/240V
Aşırı Akım <22A (100us yarı akım) @230Vac
Çıkış Çalışma Modeli Sabit Akım
Yük Tipi LED
Başlangıç Süresi ≤1S (@230Vac tam yük)
Dalgalanma Akımı ±5% (@230Vac tam yük, LED tam yük)
Strobe Frekans Gereksinimi Titreşimsiz (≤5%)
Yüksüz Çıkış Voltajı 65Vdc Maks
Yük Gücü 18.9W Maks
Yük Akımı 200mA250mA300mA350mA (DIP anahtarları ile ayarlanır)
Yük Çıkış Voltaj Aralığı 30-54Vdc
Bağlantı Portu PWM Evet (5V ve 3.3V PWM sinyalleri uyumludur)
Port Bağlantı Yöntemi 3PIN PH2.0 pin başlık terminali
Yardımcı Güç Kaynağı Voltaj 12V±1V
Akım Max100mA
Koruma Gereksinimleri Çalışma Sıcaklığı/Nem -25℃~+50℃
Depolama Sıcaklığı/Nem -40℃~+80℃ Nem: %85 (Yoğuşmasız)
Atmosfer Basıncı 86~106KPa
Yıldırım Aşırı Gerilimi LN:1KV
Sertifika Standartları Güvenlik Standartları(LVD) EN61347-1,EN61347-2-13
EMC Standartları EN55015,EN61547,EN61000-3-2,EN61000-3-3
Dayanım Voltajı 1500V AC 5mA 60S (giriş "L N" çıkış SEC+ SEC-)
Çevresel gereksinim RoHS uyumlu
Sertifika CE SAA
Çıkış Akımı Doğruluğu ±5%
Kablolama Pres terminal, tel çapı: 0.5-1.0mm2
IP Derecesi IP20
Koruma Sınıfı Sınıf II
Kurulum Dahili
Boyut 195*30*21mm
Net Ağırlık 135g±3g
Garanti Beş yıl garanti (Ta=50℃@230Vac tam yük)
Ürün Karakteristik Testi
LED driver product testing photo 1 LED driver product testing photo 2
Ürün Bilgileri
Boyut (birim: mm)
LED driver dimension diagram
Kablolama
LED driver wiring diagram
Fonksiyon
LED driver function diagram
Kurulum
LED driver installation diagram 1 LED driver installation diagram 2
Dip Anahtar Ayarı
I nominal (CC) 1 2
350mA AÇIK AÇIK
300mA AÇIK -
250mA - AÇIK
200mA - -
Başlatma

Güç açıldıktan sonra yarım parlak olur ve kendi kendine testten sonra 0-10V / PWM port voltaj ayarı parlaklığına girer (tam parlaklık için askıya alınır).

Uygulama Notu
  1. Lütfen ürünü spesifikasyonlara göre kullanın. Servis koşullarının ötesinde kullanıldığında arıza meydana gelebilir.
  2. Giriş gücünü açmadan önce önce yükleri bağlayın; aksi takdirde yük hasar görebilir.
  3. LED sürücü giriş gücü kapandıktan sonra, çıkış ucunda yaklaşık 3 dakika boyunca kalabilen artık voltaj bulunur.
  4. Bu ürün izole edilmemiş bir güç kaynağıdır:
    • Elektrik riskinden kaçınmak için, yükü bağlamadan önce güç açıkken çalıştırmayın.
    • Algılama kafasının zarar görmesini önlemek için, bağlamadan önce güç kapatma da gereklidir.
