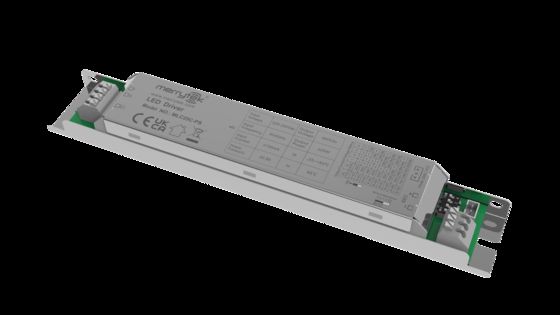

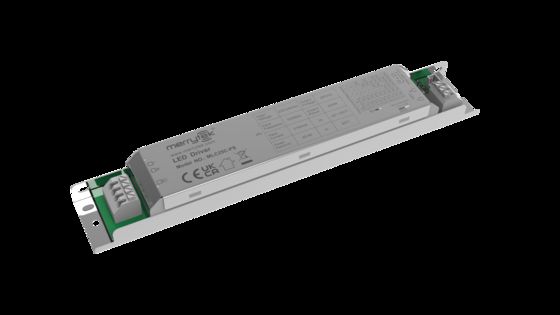

25W İzole Sensör DIM Led Sürücü, PWM Dim Terminalli, 300-700mA Akım MLC25C-PS

  • 25W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 300-700mA Current MLC25C-PS
  • 25W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 300-700mA Current MLC25C-PS
Menşe yeri Shenzhen, Çin
Marka adı Merrytek
Sertifika CE、UKCA、SAA
Model numarası MLC25C-PS
Min sipariş miktarı 100 adet
Fiyat Anlaşılabilir
Ambalaj bilgileri PE torba kaplama tahtası, karton (K=A)
Teslim süresi 1, Örnek ve Küçük Sipariş: Ödemenizi aldıktan sonra 5 iş günü içinde. 2, Dökme Sipariş: Depozito ald
Ödeme koşulları T/T
Yetenek temini 10000 PC/Ay
Ürün ayrıntıları
Gerilim öfkesi 220-240Vac 50Hz/60Hz Bekleme Gücü ≤0,5W（Merrytek 5,8Ghz algılamalı bölünmüş kafa ile donatın）
Güç faktörü ≥0,95 (230V Maksimum yük) Çalışma modeli Sabit Akım
Titreme ≤%5 IP Derecelendirmesi IP20
Ömür boyu 5 yıl garanti@Ta 230V tam yük
Vurgulamak

25W isolated LED driver

,

PWM dimming sensor driver

,

300-700mA LED driver
Mesaj bırakın
Ürün Açıklaması
25W İzole Sensör DIM Led Sürücü, PWM Dimming Terminal ile, 300-700mA Akım
Ürün Özellikleri
  • İzole edilmiş iki aşamalı devre çerçevesi, tam karartma ve yanıp sönen yok.
  • Mevcut vitesi ayarlamak için DIP anahtarlarını destekle.
  • 12V yardımcı güç kaynağını destekle, algılama bölünmüş başıyla entegre algılama fonksiyonuna ulaşabilir.
  • PWM karartma kontrol bağlantısı ile donatın.
  • Çeşitli mikrodalga sensörleri veya kablosuz akıllı modüller için uygundur.
Parametreler
Ürün serisi MLC25C-PS
İsimlendirilmiş voltaj 220-240V AC 50Hz/60Hz
Bekleme gücü ≤0.5W ((Merrytek 5.8Ghz algılayıcı bölünmüş başla donatılmış)
Yükselme 1KV ((L/N,EN61000-4-5)
Güç faktörü ≥ 0,95 (230V maksimum yük)
Giriş akımı ≤0.13A @230VAC tam yük
Girme akımı <15A ((100us yarı akım) @ 230V AC
Çalışma verimliliği ≥84% (230V maksimum yük)
Çıkış
Çalışma modeli CC
Yük türü LED
Flick % ≤ 5
Sabit akım doğruluğu Sürekli akım doğruluğu ±5%
Yardımcı sürücü parametreleri 12VDC Akım: 100mA Max
Sıkıntısız çıkış voltajı 60VDC Maks
Tam yük gücü En fazla 25W
Yük akımı 300mA / 350mA / 400mA / 450mA 500mA / 550mA / 600mA / 650mA 700mA
Yük çıkış voltaj aralığı 300mA / 9-42VDC 350mA / 9-42VDC 400mA / 9-42VDC 450mA / 9-42VDC 500mA / 9-42VDC 550mA / 9-42VDC 600mA / 9-42VDC 650mA / 9-38VDC 700mA / 9-36VDC
Anormallik Koruma Gereksinimleri
Koruma modu Girdi aşırı voltaj koruması. Girdi yüksüz koruma. Girdi kısa devre koruması.
Çevre Gereksinimleri
Çalışma sıcaklığı Dahili: -25...+50°C
En yüksek kabuk sıcaklığı ((Tc) 85°C
Depolama sıcaklığı/nemliği -40°C...+80°C Nem: ≤85% (kondansiyonsuz)
Sertifika Standartları
Sertifika CE,UKCA,SAA
Çevre gereksinimleri RoHS2.0, Uçuş gereksinimi
Güvenlik standartları ((LVD) EN61347-1, EN61347-2-13
EMC standartları EN55015, EN61547, EN61000-3-2, EN61000-3-3
Voltajı kaldırın Birinciden ikincisine: 3.75KVAC Birinciden yere:1.5KVAC
IP derecelendirme IP20
Ürün kategorisi Sınıf I
Diğerleri
Kablolama yöntemi Basın terminal, tel çapı:0.5-1.0mm2
Kurulum Dahili
Paket PE çanta karton, karton ((K=A)
Net ağırlık 144.5±5g
Yaşam süresi 5 yıllık garanti@Ta 230V tam yük
Bölünmüş Baş Yerleşimi
MC002D 6 MC087D 1 MC087D RC MC131D A&B
MC137D A&B MSA207D MC068D RC MC116D RC
MC116D B1
Ürün Bilgisi

Kablolama ve işlev

Wiring diagram for 25W Isolated Sensor DIM Led Driver
Function diagram for 25W Isolated Sensor DIM Led Driver

Boyut (birim:mm)

Dimension diagram for 25W Isolated Sensor DIM Led Driver
Parametre eğrisi
Parameter curve diagram for MLC25C-PS Additional parameter curve diagram for MLC25C-PS
Yaşam Süresi Eğri
Life time curve diagram for 25W Isolated Sensor DIM Led Driver
Çıktı Akımı Ayarlama
Çıktı akımı Voltaj aralığı S1 S2 S3 S4
300mA 9-42V - - - -
350mA 9-42V - - - Açık.
400mA 9-42V - - Açık. -
450mA 9-42V - - Açık. Açık.
500mA 9-42V - Açık. Açık. -
550mA 9-42V - Açık. Açık. Açık.
600mA 9-42V Açık. - Açık. Açık.
650mA 9-38V Açık. Açık. Açık. -
700mA 9-36V Açık. Açık. Açık. Açık.
Başlatma

Aktığı zaman, sabit olarak çalışıyor. Sensör yapılandırıldığında, sensörün durumuna göre değişiyor.

Öntanımlı Ayar

Uyumlu akım vitesini sipariş veya müşteri talebine göre ayarlayın.

Başvuru bildirimi
  • Lütfen bu ürünü kullanım şartlarına uygun olarak kullanın.
  • Ürün profesyonel bir elektrikçi tarafından monte edilmelidir. Lütfen kurulum, kablolama, DIP anahtarlarının ayarlarını değiştirmeden önce gücü kapatın.
  • Yüklü LED dizisi önce bağlanmalı ve daha sonra giriş gücünü açmalı, aksi takdirde LED dizisine zarar verebilir.
  • LED sürücü girişi kapatıldıktan sonra, çıkış ucunda yaklaşık 3 dakika boyunca muhafaza edilebilen bir geri kalan voltaj olacaktır.
