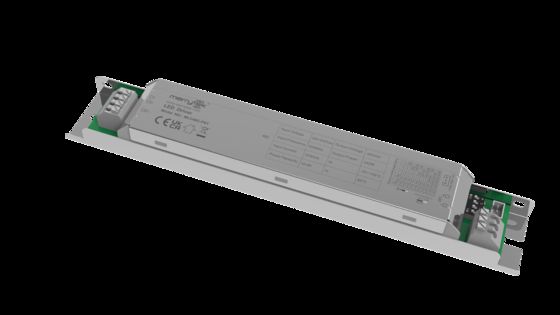

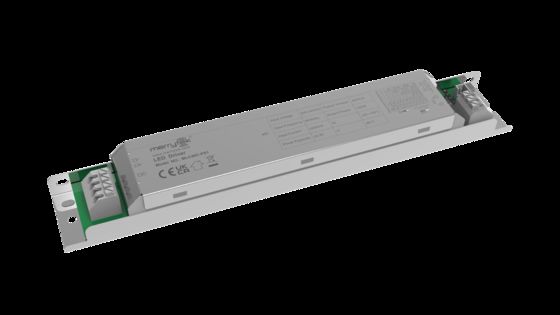

45W İzole Sensör DIM Led Sürücü, PWM Dimming Terminalli, 600-1050mA Akım MLC40C-PS1

  • 45W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 600-1050mA Current MLC40C-PS1
  • 45W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 600-1050mA Current MLC40C-PS1
Menşe yeri Shenzhen, Çin
Marka adı Merrytek
Sertifika CE、UKCA、SAA
Model numarası MLC40C-PS1
Min sipariş miktarı 100 adet
Fiyat Anlaşılabilir
Ambalaj bilgileri PE torba kaplama tahtası, karton (K=A)
Teslim süresi 1, Örnek ve Küçük Sipariş: Ödemenizi aldıktan sonra 5 iş günü içinde. 2, Dökme Sipariş: Depozito ald
Ödeme koşulları T/T
Yetenek temini 10000 PC/Ay
Ürün ayrıntıları
Gerilim öfkesi 220-240Vac 50Hz/60Hz Bekleme Gücü ≤0,5W（Merrytek 5,8Ghz algılamalı bölünmüş kafa ile donatın）
Güç faktörü ≥0,95 (230V Maksimum yük) Çalışma modeli Sabit Akım
Titreme ≤%5 IP Derecelendirmesi IP20
Ömür boyu 5 yıl garanti@Ta 230V tam yük
Vurgulamak

45W isolated LED driver

,

PWM dimming sensor driver

,

600-1050mA LED driver
Mesaj bırakın
Ürün Açıklaması
45W İzole Sensör DIM Led Sürücü, PWM Dimming Terminal ile, 600-1050mA Akım
Ürün Özellikleri
  • İzole edilmiş iki aşamalı devre çerçevesi, tam dimlenme ve yanıp sönen olmadan
  • Geçerli vites ayarlamak için destek DIP anahtarları
  • Destek 12V yardımcı güç kaynağı, algılama bölünmüş başla entegre algılama fonksiyonunu elde edebilir
  • PWM karartma kontrol bağlantısı ile donatın
  • Çeşitli mikrodalga sensörleri veya kablosuz akıllı modüller için uygundur
Teknik parametreler
Ürün serisi MLC40C-PS1
İsimlendirilmiş voltaj 220-240V AC 50Hz/60Hz
Bekleme gücü ≤0.5W ((Merrytek 5.8Ghz algılayıcı bölünmüş başla donatılmış)
Yükselme 1KV ((L/N,EN61000-4-5)
Güç faktörü ≥ 0,95 (230V maksimum yük)
Giriş akımı ≤0.23A @230VAC tam yük
Girme akımı <20A ((100us yarı akım) @ 230V AC
Çalışma verimliliği ≥86% (230V maksimum yük)
Çıkış
Çalışma modeli CC
Yük türü LED
Flick % ≤ 5
Sabit akım doğruluğu Sürekli akım doğruluğu ±5%
Yardımcı sürücü parametreleri 12VDC Akım: 100mA Max
Sıkıntısız çıkış voltajı 60VDC Maks
Tam yük gücü 40W en fazla
Yük akımı 600mA / 650mA / 700mA / 750mA 800mA / 850mA / 900mA / 950mA 1000mA / 1050mA
Yük çıkış voltaj aralığı 600mA / 9-42VDC 650mA / 9-42VDC 700mA / 9-42VDC 750mA / 9-42VDC 800mA / 9-42VDC 850mA / 9-42VDC 900mA / 9-42VDC 950mA / / 9-42VDC 1000mA / 9-40VDC
Anormallik Koruma Gereksinimleri
Koruma modu Girdi aşırı voltaj koruması. Girdi yüksüz koruma. Girdi kısa devre koruması.
Çevre Gereksinimleri
Çalışma sıcaklığı Dahili: -25...+50°C
En yüksek kabuk sıcaklığı ((Tc) 85°C
Depolama sıcaklığı/nemliği -40°C...+80°C Nem: ≤85% (kondansiyonsuz)
Sertifika Standartları
Sertifika CE,UKCA,SAA
Çevre gereksinimleri RoHS2.0, Uçuş gereksinimi
Güvenlik standartları ((LVD) EN61347-1, EN61347-2-13
EMC standartları EN55015, EN61547, EN61000-3-2, EN61000-3-3
Voltajı kaldırın Birinciden ikincisine: 3.75KVAC Birinciden yere:1.5KVAC
IP derecelendirme IP20
Ürün kategorisi Sınıf I
Diğerleri
Kablolama yöntemi Basın terminal, tel çapı:0.5-1.0mm2
Kurulum Dahili
Paket PE çanta karton, karton ((K=A)
Net ağırlık 174±5g
Yaşam süresi 5 yıllık garanti@Ta 230V tam yük
Bölünmüş Baş Yerleşimi
MC002D 6 MC087D 1 MC087D RC MC131D A&B
MC137D A&B MSA207D MC068D RC MC116D RC
MC116D B1
Ürün Bilgisi
Kablolama ve işlev
Wiring diagram for 45W Isolated Sensor DIM Led Driver Functional diagram of 45W Isolated Sensor DIM Led Driver
Boyut (birim:mm)
Dimension diagram of 45W Isolated Sensor DIM Led Driver
Parametre eğrisi
Parameter curve diagram for MLC40C-PS1 Additional parameter curve for MLC40C-PS1
Yaşam Süresi Eğri
Life time curve diagram for 45W Isolated Sensor DIM Led Driver
Çıktı Akımı Ayarlama
Çıktı akımı Voltaj aralığı S1 S2 S3 S4
600mA 9-42V - - - -
650mA 9-42V - - - Açık.
700mA 9-42V - - Açık. -
750mA 9-42V - - Açık. Açık.
800mA 9-42V - Açık. - Açık.
850mA 9-42V - Açık. Açık. -
900mA 9-42V - Açık. Açık. Açık.
950mA 9-42V Açık. Açık. - Açık.
1000mA 9-40V Açık. Açık. Açık. -
1050mA 9-38V Açık. Açık. Açık. Açık.
Başlatma

Aktığı zaman, sabit olarak çalışıyor. Sensör yapılandırıldığında, sensörün durumuna göre değişiyor.

Öntanımlı Ayar

Uyumlu akım vitesini sipariş veya müşteri talebine göre ayarlayın.

Başvuru bildirimi
  • Lütfen bu ürünü kullanım şartlarına uygun olarak kullanın.
  • Ürün profesyonel bir elektrikçi tarafından monte edilmelidir. Lütfen kurulum, kablolama, DIP anahtarlarının ayarlarını değiştirmeden önce gücü kapatın.
  • Yüklü LED dizisi önce bağlanmalı ve daha sonra giriş gücünü açmalı, aksi takdirde LED dizisine zarar verebilir.
  • LED sürücü girişi kapatıldıktan sonra, çıkış ucunda yaklaşık 3 dakika boyunca muhafaza edilebilen bir geri kalan voltaj olacaktır.
