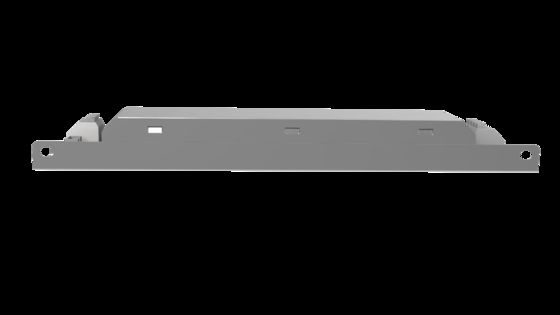

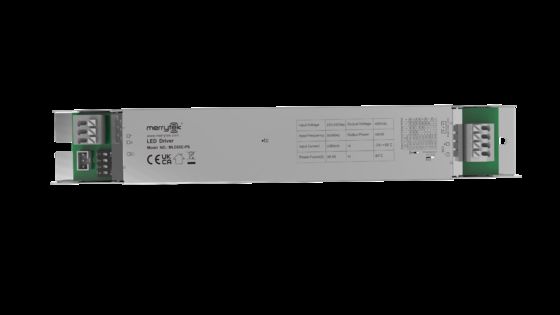

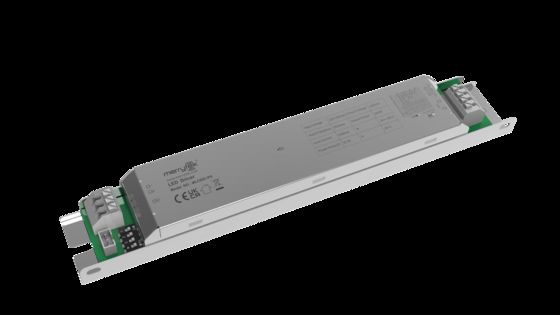

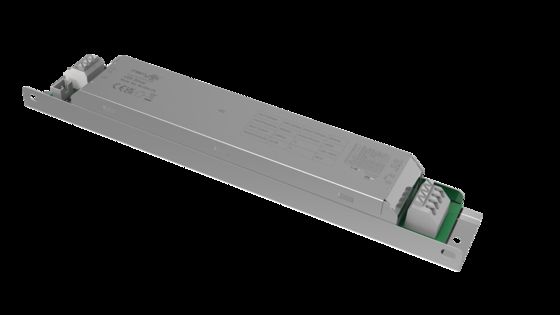

65W İzole Sensörlü DIM LED Sürücü, PWM Dim Terminalli, 1200-1600mA Akım MLC65C-PS

  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
Menşe yeri Shenzhen, Çin
Marka adı Merrytek
Sertifika CE、UKCA、SAA
Model numarası MLC65C-PS
Min sipariş miktarı 100 adet
Fiyat Anlaşılabilir
Ambalaj bilgileri PE torba kaplama tahtası, karton (K=A)
Teslim süresi 1, Örnek ve Küçük Sipariş: Ödemenizi aldıktan sonra 5 iş günü içinde. 2, Dökme Sipariş: Depozito ald
Ödeme koşulları T/T
Yetenek temini 10000 PC/Ay
Ürün ayrıntıları
Gerilim öfkesi 220-240Vac 50Hz/60Hz Bekleme Gücü ≤0,5W（Merrytek 5,8Ghz algılamalı bölünmüş kafa ile donatın）
Güç faktörü ≥0,95 (230V Maksimum yük) Çalışma modeli Sabit Akım
Titreme ≤%5 IP Derecelendirmesi IP20
Ömür boyu 5 yıl garanti@Ta 230V tam yük
Vurgulamak

65W isolated sensor LED driver

,

PWM dimming terminal LED driver

,

1200-1600mA current sensor driver
Mesaj bırakın
Ürün Açıklaması
65W İzole Sensör DIM LED Sürücü, PWM Dim Terminali ile, 1200-1600mA Akım
Ürün Özellikleri
  • İzole iki kademeli devre çerçevesi, tam karartma ve titreme önleyici
  • Akım kademesini ayarlamak için DIP anahtarlarını destekler
  • 12V yardımcı güç kaynağını destekler, algılama ayrıştırma kafası ile entegre algılama fonksiyonu elde edilebilir
  • PWM karartma kontrol portu ile donatılmıştır
  • Çeşitli mikrodalga sensörleri veya kablosuz akıllı modüller için uygundur
Parametreler
Ürün serisi MLC60C-PS
Anma gerilimi 220-240V AC 50Hz/60Hz
Bekleme gücü ≤0.5W(Merrytek 5.8Ghz algılama ayrıştırma kafası ile donatılmıştır)
Aşırı Gerilim 1KV(L/N,EN61000-4-5)
Güç faktörü ≥0.95 (230V Maksimum yük)
Giriş akımı ≤0.23A @230VAC tam yük
Ani akım <20A(100us yarı akım)@230V AC
Çalışma verimliliği ≥86% (230V Maksimum yük)
Çıkış
Çalışma modeli CC
Yük tipi LED
Titreşim ≤5%
Sabit akım doğruluğu Sabit akım doğruluğu ±5%
Yardımcı sürücü parametreleri 12VDC Akım: 100mA Maks
Yüksüz çıkış gerilimi 60VDC Maks
Tam yük gücü 65W Maks
Yük akımı 1200mA / 1250mA / 1300mA 1350mA / 1400mA / 1450mA 1500mA / 1550mA / 1600mA
Yük çıkış gerilimi aralığı 1200mA / 15-42VDC 1250mA / 15-42VDC 1300mA / 15-42VDC 1350mA / 15-42VDC 1400mA / 15-42VDC 1450mA / 15-42VDC 1500mA / 15-42VDC 1550mA / 15-42VDC 1600mA / 15-40VDC
Anormallik Koruma Gereksinimleri
Koruma modu Giriş aşırı gerilim koruması | Giriş yüksüz koruması | Giriş kısa devre koruması
Çevresel Gereksinimler
Çalışma sıcaklığı Dahili: -25...+50°C
Maksimum gövde sıcaklığı(Tc) 85°C
Depolama sıcaklığı/nem -40°C...+80°C Nem: ≤85% (yoğuşmasız)
Sertifika Standartları
Sertifika CE,UKCA,SAA
Çevresel gereksinim RoHS2.0, Reach gereksinimi
Güvenlik standartları(LVD) EN61347-1, EN61347-2-13
EMC standartları EN55015, EN61547, EN61000-3-2, EN61000-3-3
Dayanım gerilimi Birincil-ikincil: 3.75KVAC Birincil-toprak :1.5KVAC
IP Derecesi IP20
Ürün Kategorisi Sınıf I
Diğerleri
Kablolama yöntemi Pres terminal, tel çapı:0.5-1.0mm2
Kurulum Dahili
Paket PE torba bölücü, karton(K=A)
Net ağırlık 225±5g
Ömür 5 yıl garanti@Ta 230V tam yük
Ayrıştırma Kafası Eşleştirmesi
MC002D 6
MC087D 1
MC087D RC
MC131D A&B
MC137D A&B
MSA207D
MC068D RC
MC116D RC
MC116D B1
Ürün Bilgileri

Kablolama ve fonksiyon

Wiring diagram for 65W Isolated Sensor DIM Led Driver
Function diagram for 65W Isolated Sensor DIM Led Driver

Boyut (Birim:mm)

Dimension diagram for 65W Isolated Sensor DIM Led Driver
Parametre Eğrisi
Parameter curve diagram for MLC65C-PS Additional parameter curve diagram for MLC65C-PS
Ömür Eğrisi
Life time curve diagram for 65W Isolated Sensor DIM Led Driver
Çıkış Akımı Ayarı
Çıkış akımı Gerilim aralığı S1 S2 S3 S4
1200mA 15-42V - - - -
1250mA 15-42V - - - AÇIK
1300mA 15-42V - - AÇIK -
1350mA 15-42V - - AÇIK AÇIK
1400mA 15-42V - AÇIK AÇIK -
1450mA 15-42V - AÇIK AÇIK AÇIK
1500mA 15-42V AÇIK - AÇIK AÇIK
1550mA 15-42V AÇIK AÇIK AÇIK -
1600mA 15-40V AÇIK AÇIK AÇIK AÇIK
Başlatma

Güç açıldığında, sabit yanar. Sensör yapılandırıldığında, sensörün durumuna göre değişir.

Varsayılan Ayar

Sipariş veya müşteri talebine göre ilgili akım kademesini ayarlayın.

Uygulama Bildirimi
  • Lütfen bu ürünü spesifikasyonlara uygun olarak kullanın. Kullanım koşullarının dışına çıkıldığında ürün arızalanabilir.
  • Ürün profesyonel bir elektrikçi tarafından kurulmalıdır. Kurulum, kablolama, DIP anahtarlarının ayarlarını değiştirme işlemlerinden önce lütfen gücü kapatın.
  • Yük LED dizisi önce bağlanmalı ve ardından giriş gücü açılmalıdır, aksi takdirde LED dizisi zarar görebilir.
  • LED sürücü girişi kapatıldıktan sonra, çıkış ucunda yaklaşık 3 dakika boyunca kalabilen artık gerilim olacaktır.
