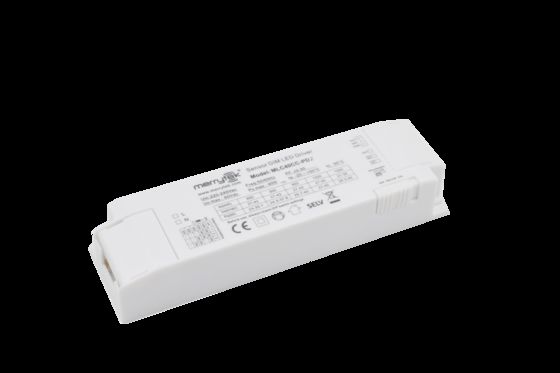

40W İzole Sensör Dim LED Sürücü, Renk Sıcaklığı Seçenekli, 900-1050mA MLC40CC-PD2

  • 40W Isolated Sensor DIM LED Driver with Color Temperature Selection, 900-1050mA MLC40CC-PD2
Menşe yeri Shenzhen, Çin
Marka adı Merrytek
Sertifika CE、UKCA、SAA
Model numarası MLC40CC-PD2
Min sipariş miktarı 100 adet
Fiyat Anlaşılabilir
Ambalaj bilgileri PE torba kaplama tahtası, karton (K=A)
Teslim süresi 1, Örnek ve Küçük Sipariş: Ödemenizi aldıktan sonra 5 iş günü içinde. 2, Dökme Sipariş: Depozito ald
Ödeme koşulları T/T
Yetenek temini 10000 PC/Ay
Ürün ayrıntıları
Gerilim öfkesi 220-240Vac 50Hz /60Hz Bekleme Gücü ≤0.5w （Algılama bölünmüş kafalı donanım yok）
Güç faktörü ≥0,95 (230V Maksimum yük) Inrush akımı ≤30a （100us yarım akım）@230V AC
Çalışma Modu CC IP Derecelendirmesi IP20
Ömür boyu 5 yıl garanti@ta50/tc70 ℃ ， 230v tam yük
Vurgulamak

40W isolated LED driver

,

sensor DIM LED driver with warranty

,

LED driver color temperature selection
Mesaj bırakın
Ürün Açıklaması
40W İzole Sensör DIM LED Sürücü Renk Sıcaklığı Seçenekli, 900-1050mA
Ürün Özellikleri
  • İzole iki kademeli devre yapısı, tam karartma ve titreşimsiz
  • Akım dişlisini ayarlamak için DIP anahtarlarını destekler; CC/CW/WW'yi seçmek için Kaydırmalı Anahtarlar
  • 8.5V yardımcı güç kaynağını destekler, algılama ayrık kafası ile entegre algılama fonksiyonu elde edilebilir
  • PWM karartma kontrol portu ile donatılmıştır
  • Çeşitli mikrodalga sensörleri veya kablosuz akıllı modüller için uygundur
Parametreler
Giriş
Anma gerilimi 220-240V AC 50Hz/60Hz
Bekleme gücü ≤0.5W(Algılama ayrık kafası donanımlı değil)
Aşırı Gerilim 1KV(L/N,EN61000-4-5)
Güç faktörü ≥0.95 (230V Maksimum yük)
Giriş akımı ≤0.23A @230VAC tam yük
Ani akım ≤30A(100us yarı akım)@230V AC
Çalışma verimliliği ≥86% (230V Maksimum yük)
Çıkış
Çalışma modu CC
Yük tipi LED
Titreşim ≤5%
Sabit akım doğruluğu Sabit akım doğruluğu ±5%
Yardımcı sürücü parametreleri 8.5 ±0.5VDC Akım: 100mA Maks
Yüksüz çıkış gerilimi 60VDC Maks
Tam yük gücü 40W Maks
Yük akımı 900mA/950mA/1000mA/1050mA
Yük çıkış gerilimi aralığı 900mA / 20 -42VDC
950mA / 20-45VDC
1000mA /20-40VDC
1050mA /20-38VDC
Anormallik Koruma Gereksinimleri
Koruma modu Giriş aşırı gerilim koruması; Giriş yüksüz koruması yüksüz koruması Giriş kısa devre koruması
Çevresel Gereksinimler
Çalışma sıcaklığı Dahili:-25…+60℃
Tcase-maks 85℃
Depolama sıcaklığı/nem -40℃…+80℃ Nem: ≤85% (yoğuşmasız)
Sertifika Standartları
Sertifika CE,UKCA,SAA
Çevresel gereksinim RoHS2.0, Reach gereksinimi
Güvenlik standartları(LVD) EN61347-1, EN61347-2-13
EMC standartları EN55015, EN61547, EN61000-3-2, EN61000-3-3
Dayanım gerilimi Birincil-ikincil: 3.75KVAC
IP Derecesi IP20
Ürün Kategorisi Sınıf II
Diğerleri
Kablolama yöntemi Pres terminal, tel çapı:0.5-1.0mm2
Kurulum Dahili
Paket PE torba bölücü, karton(K=A)
Net ağırlık 135 ±5g
Ömür 5 yıl garanti@Ta50/TC70℃,230V tam yük
Ürün Bilgileri
Kablolama ve fonksiyon
Wiring diagram for 40W Isolated Sensor DIM LED Driver
Boyut (Birim:mm)
Dimension diagram of 40W Isolated Sensor DIM LED Driver
Parametre Eğrisi
MLC40CC-PD2 parameter curve MLC40CC-PD2 parameter curve
Ömür Eğrisi
Life time curve for 40W Isolated Sensor DIM LED Driver
Çıkış Akımı Ayarı
Çıkış akımı Gerilim aralığı S1 S2
1050mA 20-38V AÇIK AÇIK
1000mA 20-40V AÇIK -
950mA 20-42V - AÇIK
900mA 20-42V - -
Başlatma

Güç verildikten sonra, yarı parlak olur ve kendi kendine testten sonra 0-10V port voltaj ayarı parlaklığına girer (tam parlaklık için askıya alınır).

Varsayılan Ayar

Sipariş veya müşteri talebine göre ilgili akım dişlisini ayarlayın.

Uygulama Bildirimi
  • Lütfen bu ürünü spesifikasyonlara uygun olarak kullanın. Ürün kullanım koşullarının ötesinde kullanılırsa arıza meydana gelebilir.
  • Ürün profesyonel bir elektrikçi tarafından kurulmalıdır. Kurulum, kablolama, DIP anahtarlarının ayarını değiştirme öncesinde lütfen gücü kapatın.
  • Yük LED dizisi önce bağlanmalı ve ardından giriş gücü açılmalıdır, aksi takdirde LED dizisi zarar görebilir.
  • LED sürücü girişi kapatıldıktan sonra, çıkış ucunda yaklaşık 3 dakika boyunca kalabilen artık voltaj olacaktır.
