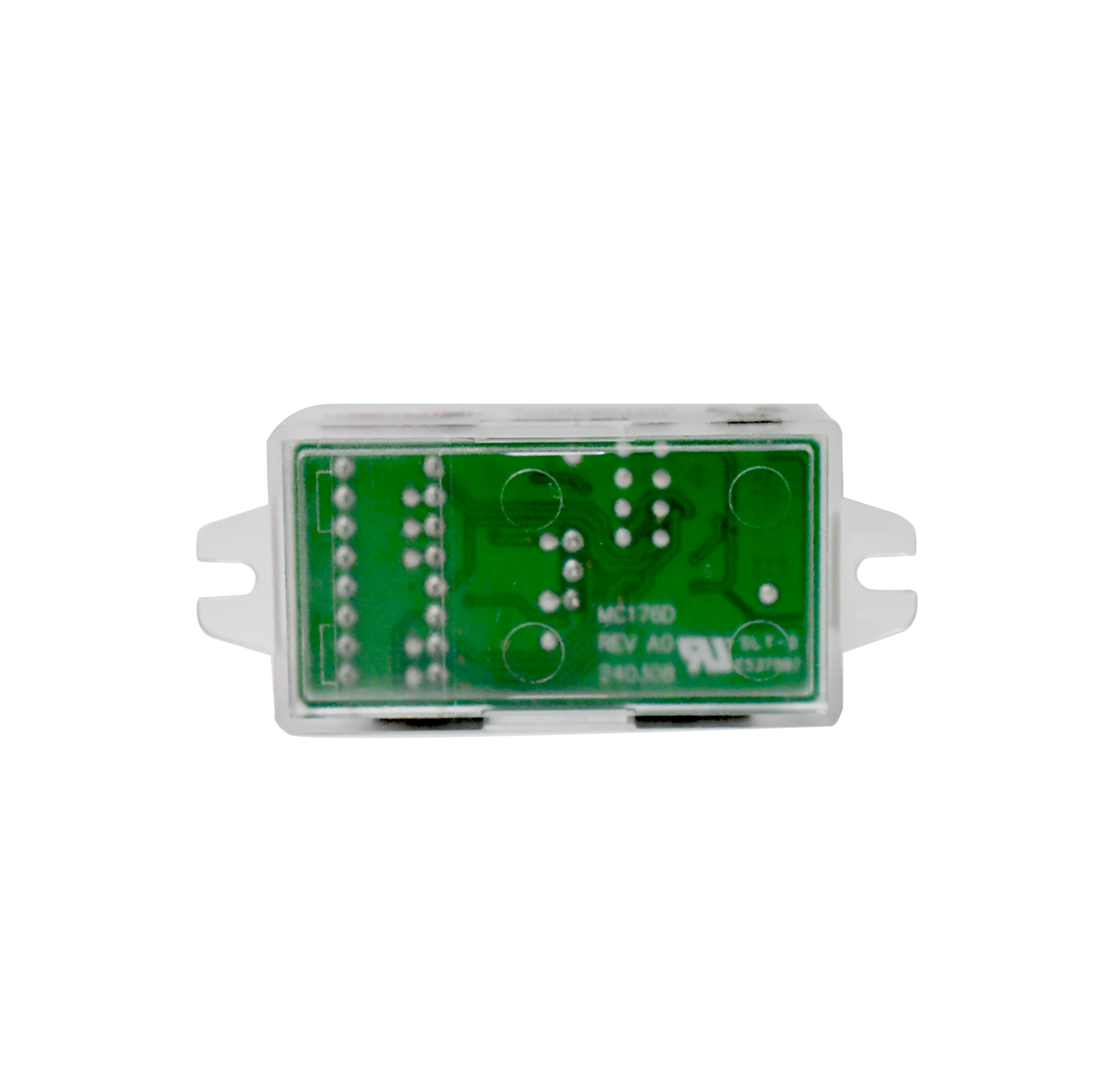

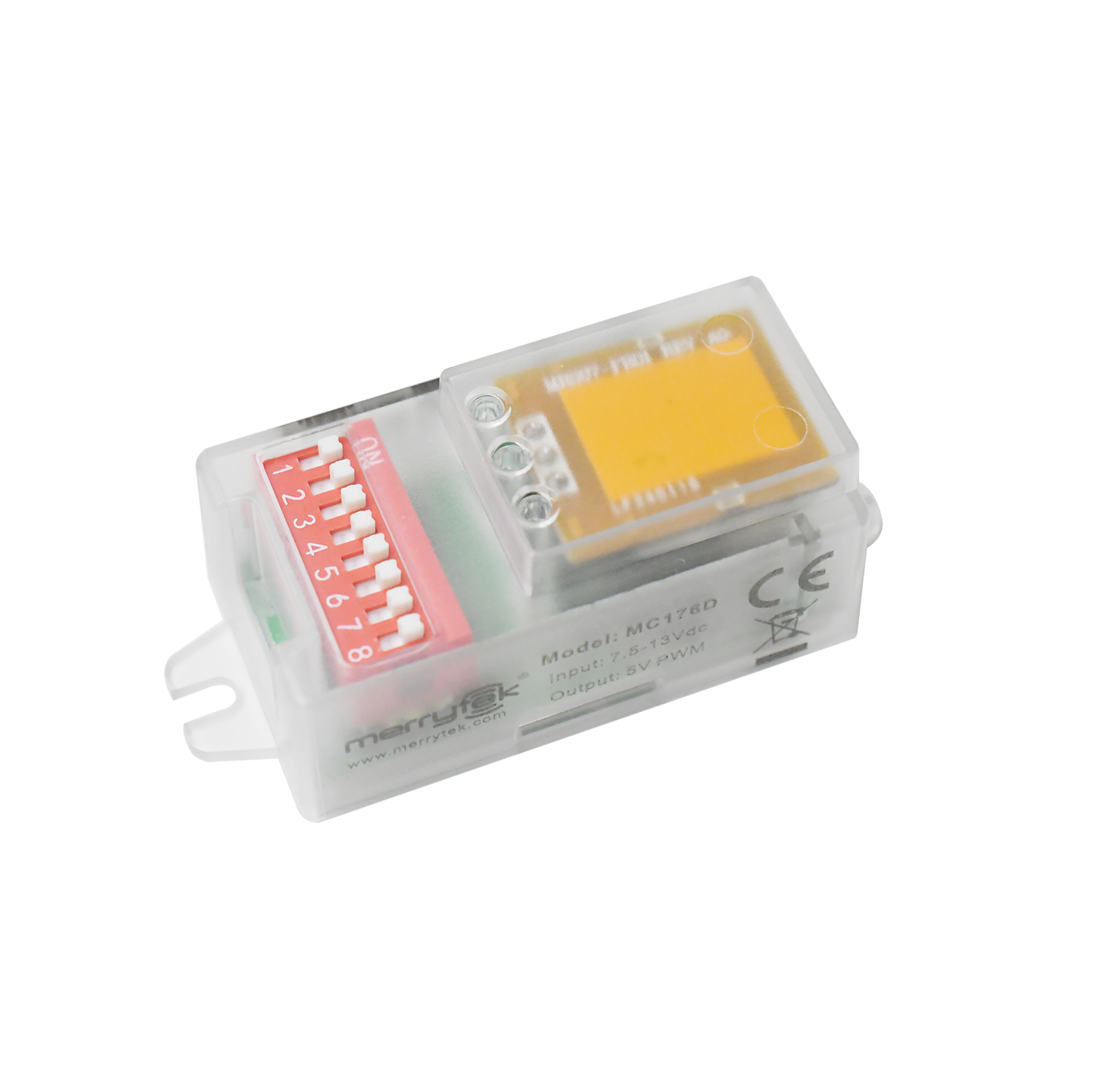

DC Kısılabilir Mikrodalga Hareket Sensörü, Uzaktan Kumanda Mevcut, Gün Işığı Öncelik Fonksiyonu
| Menşe yeri | Çin |
|---|---|
| Marka adı | Merrytek |
| Sertifika | CE |
| Model numarası | MC176D 99 |
| Min sipariş miktarı | 100 adet |
| Fiyat | Anlaşılabilir |
| Ambalaj bilgileri | Balonlu torba + bölme + dış kutu (K=A) |
| Teslim süresi | <i>within 5 working days for sample and small order;</i> <b>Örnek ve küçük sipariş için 5 iş günü iç |
| Ödeme koşulları | Banka havalesi, Western Union |
| Yetenek temini | 10,000pcs aylık |
Ürün ayrıntıları
| Nominal Gerilim | 7.5-13VDC | Çalışma akımı | 16±2mA |
|---|---|---|---|
| Çıkış sinyali | 5V PWM Karartma Sinyali | Çalışma frekansı | 5.8GHz ±75MHz, ISM bandı |
| Kurulum yüksekliği | 3m (6m en fazla) | Çalışma sıcaklığı | Dahili: -25~60°C |
| Ömür boyu | 5 yıl garanti@ta | ||
| Vurgulamak | DC kısılabilir mikrodalga hareket sensörü,uzaktan kumandalı mikrodalga hareket sensörü,gün ışığı öncelikli mikrodalga hareket sensörü |
||
Ürün Açıklaması
DC Dimmable Mikrodalga Hareket Sensörü
Uzaktan kumanda mevcut, gündüz önceliği fonksiyonu
Gün ışığı toplama fonksiyonu ve uzaktan kumanda yeteneği olan Mikrodalga Hareket DC Sensörü.
Ürün Özellikleri
- 7.5-13VDC Giriş, Eşleşen DC gücü veya 12VDC ile
- Yardımcı güç çıkışı için LED sürücü kaynağı
- 5V PWM karartma sinyali, 3 adım veya 2 adım karartma
- Uzaktan ve DIP ile tüm hareket algılayıcı parametresi ayarları
- Küçük boyutlu ışık rehber sütunu tasarımı ile düşük impedanslı anten modülü, lamba tahtasının açılışını azaltabilir
- Gün ışığı önceliği fonksiyonu
Teknik parametreler
| Giriş | |
|---|---|
| İsimlendirilmiş voltaj | 7.5-13VDC |
| Çalışma akımı | 16±2mA |
| Dalgalanma voltajı | < 100mVp-p |
| Çıkış | |
| Çıkış sinyali | 5V PWM karartma sinyali |
| Gün ışığı sensörü | |
| Gün ışığı eşiği | 5Lux/15Lux/50Lux/Kapatılabilir |
| Gün ışığı önceliği | Açık. |
| 5Lux | 15Lux |
| 15Lux | 50Lux |
| 50Lux | 100Lux |
| Karanlıklandırma seviyesi | % 25 |
Algılama parametreleri
| Çalışma sıklığı | 5.8GHz ±75MHz, ISM bandı |
| Aktarım gücü | 1mW maksimum. |
| Bulma Alanı | %100/75%/50%/25% |
| Bekleme Zamanı | 5s/90s/3min/10min |
| Bekleme süresi | 0s/30s/10min/+∞ |
| Bulma aralığı (yarıçap) | Tavan kurulumunun yüksekliği 3m: r≥4m@0.3m/s, r≥2.5m@1m/s; Yatay kurulumun yüksekliği 2m: r≥8m@0.3m/s, r≥4m@1m/s |
| Kurulum yüksekliği | 3m (6m en fazla) |
Çevre Özellikleri
| Çalışma sıcaklığı | Dahili: -25~60°C |
| Depolama sıcaklığı | -40°C...80°C, nem ≤85% (kondensasyon olmayan) |
Sertifikalar
| Sertifikalı | CE, RED (Bekleniyor) |
| Çevre gereksinimleri | RoHS 2'ye uygun.0Uçuş alanı gereksinimleri |
| IP derecelendirme | IP20 |
Ek Spesifikasyonlar
| Kablolama | 3pin 2.0mm terminal |
| Kurulum gereksinimleri | yerleşik kurulum |
| Paketleme Gereksinimleri | Balonlu torba + bölme + dış kutu (K=A) |
| Net ağırlık | 13 ± 2g |
| Yaşam süresi | 5 Yıllık Garanti |
Fonksiyon Açıklaması
| MC176D 99 | Görev |
|---|---|
| Aç/Kapat fonksiyonu | N/A |
| İki basamaklı karartma fonksiyonu | Bekleme süresi "+∞" olarak ayarlanır. |
| Üç basamaklı karartma fonksiyonu | Bekleme süresi "30S/10min" olarak ayarlanır. |
| Gündüz hasadı | N/A |
| Gün ışığı önceliği | Bekleme süresi "+∞" olarak ayarlanır. |
Operasyon Şemaları
Açma/Kapatma Fonksiyonu (Durma Süresini "0s" e ayarlayın)
2 aşamalı karartma fonksiyonu (bekleme süresini "+∞" olarak ayarlayın)
3 aşamalı karartma fonksiyonu (bekleme süresi "10S/1min/3min/5min/10min/30min" olarak ayarlanır)
Gün ışığı önceliği
Ürün Şemaları
Boyut ((mm)
Kablolama Şeması
Fonksiyon Şeması
DIP anahtarı ayarları
| Bulma Alanı | Bekleme Zamanı | Gün ışığı sensörü | Bekleme süresi |
|---|---|---|---|
| Ben % 100 çalışıyorum. | 5S'de | Açık açık 5Lux 15Lux | Açık Açık 0S |
| II - ON % 75 | - 90'larda. | - 15Lux'ta. 50Lux | - 30'da. |
| III ON - % 50 | - 3 dakika. | ON - 50Lux 100Lux | Açık - 10 dakika. |
| IV - - % 25 | - - 10 dakika. | - İptal et. - | - - +∞ |
Radyasyon Şekli
MH10 uzaktan kumandacısı.
Başlatma
Sensör ilk kez ışığı %100 parlaklıkta açacak ve 10 saniye sonra kapatacak. Başlatma dönemi boyunca, hiçbir dış hareket algılama sinyali tespit edilmeyecektir.
Öntanımlı Ayarlar
Duyarlılık: %100 Bekleme süresi: 5 saniye Gün ışığı algılayıcı: Etkinleştir; Bekleme süresi: 0S; Bekleme bulanıklık seviyesi: 25%
Başvuru bildirimi
- Sensör profesyonel bir elektrikçi tarafından kurulmalıdır. Lütfen kurulum, kablolama, DIP anahtarının ayarlarını değiştirmeden önce gücü kesin.
- Algılama mesafesi hareket eden nesnenin hareket hızı, hareket eden nesnenin boyutu, kurulum yüksekliği, kurulum açısı gibi faktörlere bağlıdır.kurulum ortamının açık olup olmadığı, ve yansıtıcının malzemesi.
- Mikrodalga sensörü duvara yerleştirildiğinde, algılama mesafesi, tavana yerleştirilenle karşılaştırıldığında büyük ölçüde artacaktır.
- Farklı kurulum ortamlarında sensör parametrelerinin yeniden yapılandırılması gerekebilir, lütfen aşağıdaki talimatlara başvurun veya üreticisiyle iletişime geçin.
- Bu sensör sadece iç mekanlarda kullanılabilir, dışarıda rüzgar ve yağmur var ve etrafta hareket eden nesneler yanlış tetiklemeye neden olur.
- Sensör ürününün kurulum yüksekliği 6 metreyi geçemez ve en uygun yüksekliği 3 metre olmalıdır; iki sensör arasındaki mesafe 3 metreden fazla olmalıdır.
- Sensör bir metal lambasına, metal yansıtıcı yüzeye veya dar bir kapalı ortamda kurulduğunda, mikrodalgalar birden fazla kez yansıtılır ve yanlış tetiklenmeye neden olur.
- Lütfen sensörün etrafında fanlar, DC motorlar, kanalizasyon boruları, hava çıkışları vb. gibi hareketli sinyallerin olmadığından emin olun, aksi takdirde sensör yanlış tetiklemeye neden olabilir.
- Mikrodalgalar metalle nüfuz edemez, kapalı veya yarı kapalı metal lambalarda kurulmaktan kaçınır ve ürünü engelleyen herhangi bir metal veya cam olmamalıdır.
- Farklı PWM / 0-10V sürücüsü olan sensör, düşük ışık etkisi farklı olabilir.
- Sabit çıkış voltajı ve düşük dalgalanma katsayısı olan bir DC düzenlenmiş güç kaynağı kullanılmalıdır.
- Ürün özellikleri ve parametreleri önceden bildirilmeden optimize edilebilir.
