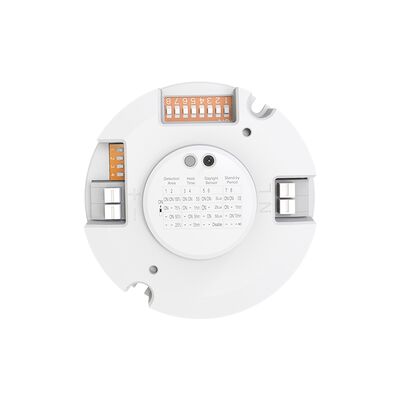

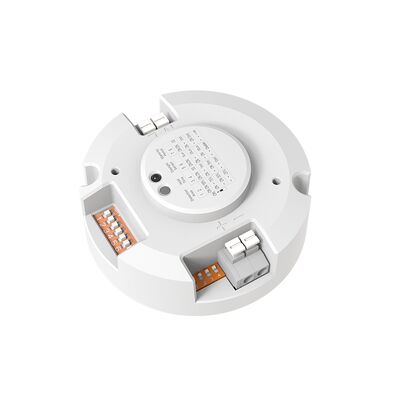

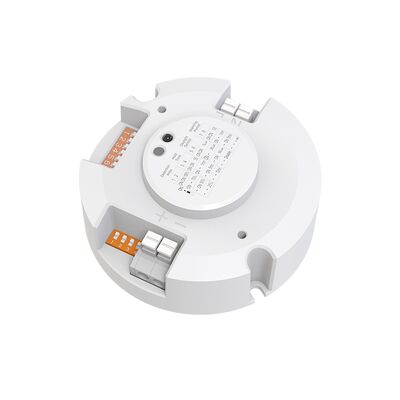

300-900mA Akım Çıkışı 16W Sensör DIM LED Sürücü Tavan Lambası İçin, Gün Işığı Öncelik Fonksiyonu MLC16C-DP4
| Menşe yeri | Shenzhen, Çin |
|---|---|
| Marka adı | Merrytek |
| Sertifika | CE, RED |
| Model numarası | MLC16C-DP4 |
| Min sipariş miktarı | 100 adet |
| Fiyat | Anlaşılabilir |
| Ambalaj bilgileri | PE torba kaplama tahtası, karton (K=A) |
| Teslim süresi | 1, Örnek ve Küçük Sipariş: Ödemenizi aldıktan sonra 5 iş günü içinde. 2, Dökme Sipariş: Depozito ald |
| Ödeme koşulları | T/T |
| Yetenek temini | 10000 PC/Ay |
Ürün ayrıntıları
| Gerilim aralığı | 220-240Vac 50Hz /60Hz | Inrush akımı | ≤15A (100us yarı akım) @230V AC |
|---|---|---|---|
| Güç faktörü | ≥0,90，230VAC/Maks. Yük | Bekleme Gücü | ≤0,5W |
| Tam yük gücü | Maksimum 16W | Sertifika | CE RED |
| Vurgulamak | 16W Sensör DIM LED Sürücü,Gün ışığı öncelikli LED sürücü,300-900mA sensörlü kısılabilir sürücü |
||
Ürün Açıklaması
16W Sensör DIM LED Sürücü 300-900mA Akım Çıkış Gün ışığı önceliği fonksiyonu ile
Ürün Özellikleri
- Mikro güç tüketimi ile ERP standardına uygun
- 5.8GHz ISM bandı, seri RED sertifikalı olabilir
- Sürücü ve sensörün entegre olduğu yalıtımlı, yanıp sönen tasarım
- Koridor fonksiyonu ve ışık önceliği fonksiyonu çeşitli uygulamalar için
- Işık armatürlerinin içine kolayca monte edilebilmesi için kompakt boyut
- Tüm parametreler DIP anahtarı ile ayarlanabilir
Teknik özellikler
Giriş parametreleri
| Voltaj aralığı | 220-240V AC, 50Hz/60Hz |
| Giriş akımı | ≤0.11A @ 230VAC |
| Girme akımı | ≤15A (100us yarı akım) @230V AC |
| THD | ≤ 20%, 230VAC/Max yük |
| Güç faktörü | ≥ 0.90, 230VAC/Max Yük |
| Bekleme gücü | ≤0,5W |
| Çalışma verimliliği | ≥82% @ 230V AC Maksimum Yük |
| Yıldırım dalgası | L/N:1KV |
Çıktı parametreleri
| Çalışma modeli | CC |
| Yük türü | LED |
| Tam yük gücü | En fazla 16W |
| Flaker dalgalanması | % 2'den az |
| Sıkıntısız çıkış voltajı | 60VDC Maks |
| Yük akımı | 300mA/400mA/500mA/600mA/700mA/800mA/900mA |
| Yük çıkış voltaj aralığı | 300mA (9-40V), 400mA (9-40V), 500mA (9-32V), 600mA (9-27V), 700mA (9-23V), 800mA (9-20V), 900mA (9-18V) |
| Sabit akım doğruluğu | ± 5% @ 230VAC |
Sensör parametreleri
| Çalışma sıklığı | 5.8GHz ±75MHz, ISM bandı |
| Aktarım gücü | 1mW |
| Bulma Alanı | %25/50%/75%/100% |
| Bekleme Zamanı | 5S/1min/5min/10min |
| Bekleme süresi | 0S/1min/10min/+∞ |
Gün ışığı sensörü parametreleri
| Gün ışığı eşiği | 5Lux/25Lux/50Lux/Disable |
| Gün ışığı önceliği açık / kapalı | Açık: 5Lux/25Lux/50Lux. |
| Bekleme DIM seviyesi | % 15 |
| Bulma yarıçapı (duyarlılık: 100%) | Tavan montajı 3m: 0.3m/S ≥4m, 1m/S ≥2.5m Duvar montajı 2m: 0.3m/S ≥10m, 1m/S ≥5m |
| Montaj Yüksekliği | 3m Tipik Değer (6m Max) |
| 3db alan açısı | 90°@Xz düz, 95°@Yz düz |
Koruma ve Çevre Özellikleri
| Aşırı gerilim koruması | Evet, kendi kendine iyileşme. |
| Yüksüz koruma | Evet, kendi kendine iyileşme. |
| Kısa devre koruması | Evet, kendi kendine iyileşme. |
| Çalışma sıcaklığı | -25...+50°C |
| Maksimum sıcaklık (Tc) | 75°C |
| Depolama sıcaklığı/nemliği | -40°C... +80°C Nem: 85% |
| Voltajı kaldırın | 3750Vac 5mA 60S (Giriş "L N" çıkış SEC+ SEC-) |
Sertifikalar ve Standartlar
| Güvenlik standartları (LVD) | EN61347-1, EN61347-2-13 |
| EMC standartları | EN55015, EN61547, EN61000-3-2, EN61000-3-3 |
| Çevre gereksinimleri | RoHS uyumlu |
| Sertifika | CE Kırmızı |
| IP derecelendirme | IP20 |
| Koruma sınıfı | Sınıf II |
Fiziksel Özellikler
| Kablolama yöntemi | Basın terminal, tel çapı: 0.5-1.5mm2 |
| Kurulum | Dahili |
| Kurulum boyutu | Ф73mm × H23mm |
| Paket | PE çanta karton, karton (K=A) |
| Net ağırlık | 78±3g |
| Yaşam süresi | 5 yıllık garanti @Ta 230V tam yük |
Algılama parametrelerinin verilen değerleri, genellikle 165cm yükseklikteki test cihazları ile kapalı açık bir ortamda ölçülür.
Çalışma fonksiyonları
Aç/Kapat fonksiyonu:Pratik uygulamalara göre ayarlanan diğer parametrelerle "bekleme süresi"nin "0s" olarak ayarlanması.
3 basamaklı karartma fonksiyonu:Bekleme süresini pratik uygulamalara göre ayarlanan diğer parametrelerle "30s/10min" olarak ayarlamak.
Gün ışığı önceliği fonksiyonu:Pratik uygulamalara göre ayarlanan diğer parametrelerle bekleme süresini "+∞" olarak ayarlamak.
Boyutları
Kablolama Şeması
İç Yapı
Kesilmiş Boyutlar
DIP anahtarı ayarları
Bulma Alanı
| Anahtar 1 | Anahtar 2 | Bölge |
|---|---|---|
| Açık. | Açık. | % 100 |
| Açık. | - | % 75 |
| - | Açık. | % 50 |
| - | - | % 25 |
Bekleme Zamanı
| Anahtar 3 | Anahtar 4 | Zaman |
|---|---|---|
| Açık. | Açık. | 5S |
| Açık. | - | 1 dakika. |
| - | Açık. | 5 dakika. |
| - | - | 10 dakika. |
Gün ışığı sensörü
| Anahtar 5 | Anahtar 6 | Gün ışığı eşiği | Açık/Kapat |
|---|---|---|---|
| Açık. | Açık. | 5Lux | 5Lux/50Lux |
| Açık. | - | 25Lux | 25Lux/100Lux |
| - | Açık. | 50Lux | 50Lux/150Lux |
| - | - | Etkinleştir | Etkinleştir |
Gün ışığı önceliği fonksiyonunun "stand-by dönemi"ni "+∞" olarak ayarladığında gerçekleştirilmesi
Bekleme süresi
| Anahtar 7 | Anahtar 8 | Dönem |
|---|---|---|
| Açık. | Açık. | 0S |
| Açık. | - | 1 dakika. |
| - | Açık. | 10 dakika. |
| - | - | +∞ |
Çıktı Akımı
| Çıktı akımı | Çıktı voltajı | Anahtar 1 | Anahtar 2 | Anahtar 3 | Anahtar 4 |
|---|---|---|---|---|---|
| 300mA | 9-40V | - | - | - | - |
| 400mA | 9-40V | - | - | - | Açık. |
| 500mA | 9-32V | - | - | Açık. | Açık. |
| 600mA | 9-27V | - | Açık. | - | Açık. |
| 700mA | 9-23V | - | Açık. | Açık. | Açık. |
| 800mA | 9-20V | Açık. | Açık. | - | Açık. |
| 900mA | 9-18V | Açık. | Açık. | Açık. | Açık. |
Radyasyon Şablonu
Tavana monte edilmiş yükseklik: 3m Duyarlılık: 100%/75%/50%/25%
Normal hareket (Hız: 1m/s)
Yavaş hareket (Hız 0.3m/s) - Not: % 25 hassasiyetinde, 3m yüklenmiş yükseklikte algılama verisi yoktur
Tavana monte edilmiş yükseklik: 6m Duyarlılık: 100%/75%
Normal hareket (Hız: 1m/s)
Yavaş hareket (Hız 0.3m/s) - Not: %50/%25 hassasiyetinde, 6m yükseklikte tespit verisi yoktur.
Duvara monte edilmiş yükseklik: 2m Duyarlılık: 100%/75%/50%/25%
Normal hareket (Hız: 1m/s)
Yavaş hareket (Hız 0.3m/s)
Başlatma
Akıldığında, ürün otomatik olarak ışığı %100 parlaklıkta açar. 10 saniye sonra ışığı kapatır. Başlatma sırasında ürün hareketli sinyalleri algılayamaz.
Fabrika Ayarları
Duyarlılık: %100; Bekleme süresi: 5S; Bekleme süresi: 0S; Gün ışığı sensörü: Etkisizleştir.
Uygulama Kılavuzları
- Kurulum, kablolama veya DIP anahtar ayarlarını değiştirmeden önce gücü kapatın.
- Mikrodalga sensörleri plastik ve ahşap nesnelere iyi nüfuz eder, ancak antenin yakınındaki metal aksesuarlardan, metal kabuklardan ve cam kabuklardan kaçının, çünkü iletim ve alımı etkiler.
- Mikrodalga sensörlerini, radyo müdahalelerinden kaçınmak için anahtarlardan, yönlendiricilerden ve diğer kablosuz cihazlardan en az 2 metre uzaklıkta yerleştirin (5G WIFI, 2 metrelik mesafeden daha fazla gerektirir).
- Sinyal bozulmasını önlemek için anten yüzeyini giriş AC ve çıkış DC'den uzak tutun.
- Titreşim cihazlarının veya hareketli nesnelerin yakınında yerleştirmekten kaçının, çünkü titreşim sinyalleri yanlış tespiti tetikleyebilir.Egzoz havalandırmalarıEvcil hayvanların geçmesi sensörü tetikleyebilir.
- İç mekanlarda kurulum için uygundur. Yarı açık veya dış mekanlarda kullanımı için, rüzgar ve yağmur yanlış tetiklere neden olabilir. Metal armatürlerde veya dar ortamlarda, hassasiyeti azaltın veya üreticisiyle temasa geçin.
- Duvar montajı algılama mesafesini önemli ölçüde artırır - hassasiyeti azaltır veya destek için üreticiyle temas eder.
- Sürekli iyileştirmeler nedeniyle ürün özellikleri önceden bildirilmeden değişebilir.
- Duyarlılık alanı nesnenin hareket hızı, nesne boyutu, montaj yüksekliği, montaj açısı, çalışma ortamı ve yansıtıcı malzemelere bağlıdır.
- Gün ışığı sensör değerleri, gölgesi olmayan güneşli ortamlarda ve çevresel ışık dağınık yansıması ile ölçülür. Gerçek aydınlatma değerleri çevreye, zamana, mevsim ve iklime göre değişebilir.
