Ultra İnce Üçlü Koruma Işığı AÇIK/KAPALI Hareket Sensörü, En Son ERP Standardına Uyumlu, Dip Anahtar Ayarı MC098S 3

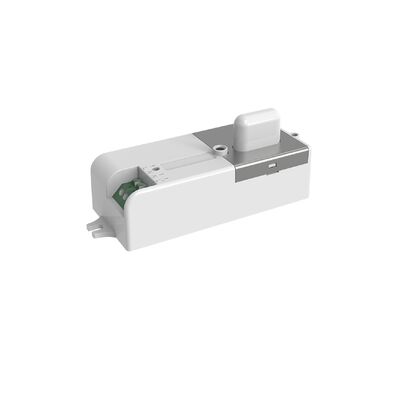

  • Ultra Slim Tri-proof Light ON/OFF Motion Sensor, Comply To Latest ERP Standard, Dip Switch Setting MC098S 3

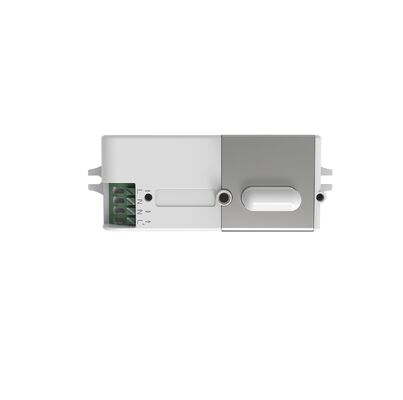

  • Ultra Slim Tri-proof Light ON/OFF Motion Sensor, Comply To Latest ERP Standard, Dip Switch Setting MC098S 3

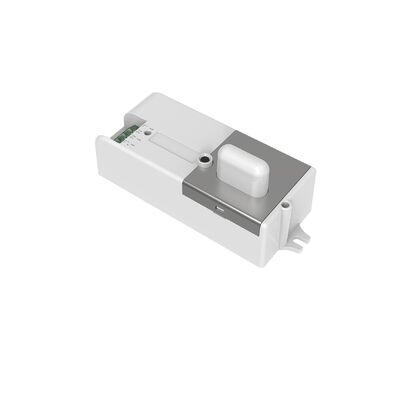

  • Ultra Slim Tri-proof Light ON/OFF Motion Sensor, Comply To Latest ERP Standard, Dip Switch Setting MC098S 3
Menşe yeri Shenzhen, Çin
Marka adı Merrytek
Sertifika CE, RED
Model numarası MC098S 3
Min sipariş miktarı 100 adet
Fiyat Anlaşılabilir
Ambalaj bilgileri Balon torbası+Karton + Karton(K=A)
Teslim süresi <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, Örnek ve
Ödeme koşulları T/T
Yetenek temini 10000 Adet / Ay
Ürün ayrıntıları
Nominal gerilim 220-240V AC, 50Hz/60Hz Bekleme Gücü ≤0,5W
Çalışma Modu AÇMA/KAPAMA işlevi Yük Kapasitesi 400W(Endüktif); 800W(Dirençli)
Montaj Yüksekliği 2,5-6m Ömür boyu 5 yıl garanti @Ta 230V tam yükte
Vurgulamak

ultra ince üç kanatlı ışık hareketi sensörü

,

dip düğmesi ile hareket sensörü kapalı

,

ERP uyumlu hareket sensörü ışığı
Mesaj bırakın
Ürün Açıklaması
Ultra İnce Üçlü Koruma Işığı AÇIK/KAPALI Hareket Sensörü
Ürün Özellikleri
  • Düşük empedanslı sensör anten patenti, 5G, Wi-Fi, Bluetooth gibi kablosuz sinyallerden parazitlenmeyi önlemeye yardımcı olur
  • Patentli dipol anten tasarımı, sensör metal LED plakalarına yerleştirildiğinde yanlış tetiklemeleri önleyerek güvenilir algılama sağlar
  • RED onay standartlarına uygundur
  • İzole olmayan anahtarlamalı güç kaynağı, en son ERP standartlarına uygun PF değerini korur
  • Çeşitli kurulum alanları için DIP anahtarları aracılığıyla ayarlanabilir algılama hassasiyeti
  • Üçlü koruma LED ışıkları için özel olarak ultra ince tasarım
  • Maksimum 6 metre montaj yüksekliğini destekler
  • 5 yıl garanti
Teknik Parametreler
Giriş Özellikleri
Çalışma Gerilimi Aralığı 198-264V AC, 50Hz/60Hz
Anma Gerilimi 220-240V AC, 50Hz/60Hz
Bekleme Gücü ≤0.5W
Aşırı Gerilim Testi L-N: 1kV
Çıkış Özellikleri
Çalışma Modu AÇIK/KAPALI işlevi
Yük Tipi Endüktif veya Dirençli
Yük Kapasitesi 400W (Endüktif); 800W (Dirençli)
Maks. Aşırı Gerilim Kapasitesi 30A (%50 Ipeak, twidth =500uS, 230Vac tam yük, soğuk çalıştırma); 60A (%50 Ipeak, twidth =200uS, 230Vac, tam yük, soğuk çalıştırma)
Sensör Parametreleri
Çalışma Frekansı 5.8 GHz ±75 MHz, ISM Bandı
İletim Gücü Maks. 0.5mW
Bekleme Süresi 5sn/30sn/90sn/5dk/20dk/30dk
Algılama Hassasiyeti 100%/75%/50%/25%
Gün Işığı Sensörü 2Lux/10Lux/30Lux/50Lux/Devre Dışı
Algılama Yarıçapı 4-6m (3m montaj yüksekliği)
Montaj Yüksekliği 2.5-6m desteklenir, maksimum algılama yarıçapı için 4m
Algılama Açısı 150° (Duvara Monte), 360° (Tavana Monte)
Çalışma Ortamı
Çalışma Sıcaklığı -25°C ila +60°C
Depolama Sıcaklığı -40°C ila +80°C (Nem: %10-95 Yoğuşmasız)
Sertifika Standartları
Güvenlik Standartları EN61058-1
EMC Standartları EN300440; EN301489-1; EN55015; EN61547; EN61000-3-2; EN61000-3-3; EN62479
Çevresel Gereksinim RoHS Uyumlu
Sertifika CE, RED
Diğer Özellikler
Kablolama Pres Tipi Terminaller, tel çapı: 0.75-1.5mm²
IP Derecesi IP20
Koruma Sınıfı Sınıf II
Kurulum Dahili
Boyut 77.5×34.5×22mm
Paket Baloncuklu poşet + Bölücü + Karton (K=A)
Net Ağırlık 58±2g
Ömür 5 yıl garanti @Ta 230V tam yük
Not: Algılama alanı, hareketli nesnenin hacminden ve hareket hızından etkilenir. Algılama alanı, 0.3m/s hızla yürüyen 170cm boyunda bir kişi tarafından test edilmiştir.
Fonksiyon Açıklaması
AÇIK/KAPALI Fonksiyonu
Sensör yalnızca bir yüke bağlanacak şekilde tasarlanmıştır. Birden fazla yük bağlanması sensöre zarar verebilir.
Ultra Slim Tri-proof Light Motion Sensor product image
Radyasyon Deseni
Tavana Montaj
Tavana monte yüksekliği: 3m
Hassasiyet: %100/%75/%50/%25
Radiation pattern for 3m ceiling mounting - normal movement
Normal hareket (Hız: 1m/s)
Radiation pattern for 3m ceiling mounting - slow movement
Yavaş hareket (Hız: 0.3m/s)
Tavana monte yüksekliği: 6m
Hassasiyet: %100/%75
Radiation pattern for 6m ceiling mounting - normal movement
Normal hareket (Hız: 1m/s)
Radiation pattern for 6m ceiling mounting - slow movement
Yavaş hareket (Hız: 0.3m/s)
6m montaj yüksekliğinde yalnızca %100/%75 algılama hassasiyeti çalışır. %25/%50 hassasiyeti hareket sinyalini algılayamaz.
DIP Anahtar Ayarları
Gün Işığı Sensörü Ayarları
Anahtar 1 Anahtar 2 Anahtar 3 Ayarlar
AÇIK AÇIK AÇIK 2Lux
- AÇIK AÇIK 10Lux
- AÇIK - 30Lux
- - AÇIK 50Lux
- - - Devre Dışı
Bekleme Süresi Ayarları
Anahtar 4 Anahtar 5 Anahtar 6 Ayarlar
AÇIK AÇIK AÇIK 5S
AÇIK AÇIK - 30S
AÇIK - AÇIK 90S
AÇIK - - 5dk
- AÇIK AÇIK 20dk
- - - 30dk
Algılama Alanı Ayarları
Anahtar 7 Anahtar 8 Ayarlar
AÇIK AÇIK 100%
AÇIK - 75%
- AÇIK 50%
- - 25%
"Devre Dışı" ifadesi, gün ışığı sensörünün çalışmadığı anlamına gelir. Ortam ışığından bağımsız olarak hareket algılandığında ışığı açacaktır.
Geçersiz Kılma Fonksiyonu

Gücü kapatın, ardından 2 saniye içinde sensörü 3 kez hızlıca AÇIK/KAPALI konuma getirin (AÇIK-KAPALI-AÇIK-KAPALI-AÇIK) sensör fonksiyonunu geçersiz kılmak için. Işıklar 3 kez yanıp sönecek ve ardından sürekli AÇIK konumda kalacaktır. Sensör fonksiyonunu geri yüklemek için gücü kapatıp tekrar açın.

Başlatma

Güç açıldıktan sonra, sensör otomatik olarak ışığı %100 parlaklıkta açar. 10 saniye sonra ışığı kapatır. Başlatma sırasında sensör hareketi algılayamaz.

Fabrika Ayarları

Algılama alanı: %100, Bekleme Süresi: 5S, Gün Işığı Sensörü: Devre Dışı

Uygulama Bildirimi
  • Sensör profesyonel bir elektrikçi tarafından kurulmalıdır. Kurulum, kablolama veya DIP anahtar ayarlarını değiştirirken lütfen gücü kapatın.
  • Plastik ve cam abajurlara monte edilen sensörler hassasiyeti azaltacaktır. Her 3 mm kalınlık artışı için hassasiyet %20 azalır.
  • Işık hassasiyeti eşiği, gölgelerin veya ortam ışığı dağınık yansımasının olmadığı güneşli ortamlarda ölçülür. Ortam lüks seviyeleri çevreye, hava durumuna, iklime, günün saatine ve mevsime göre değişiklik gösterir.
  • Farklı kurulum ortamlarında sensör parametrelerinin yeniden yapılandırılması gerekebilir.
  • Bu sensör yalnızca iç mekan kullanımı içindir. Dış mekan kullanımı su geçirmezliği etkiler. Rüzgar, yağmur ve hareketli nesneler yanlış tetiklemelere neden olabilir.
  • Herhangi bir endüktif sensör arasındaki mesafe 3m'den fazla olmalıdır.
  • Yanlış tetiklemeleri önlemek için sensörü metal, cam veya beton duvarlar gibi yüksek yoğunluklu nesnelerin yakınına yerleştirmeyin. Metal lambalara, yansıtıcı yüzeylere veya kapalı ortamlara monte edildiğinde, mikrodalga yansıması yanlış tetiklemelere neden olabilir - hassasiyeti azaltın veya destek için üreticiyle iletişime geçin.
  • Yanlış tetiklemeleri önlemek için sensör çevresinde hareketli sinyallerin (fanlar, DC motorlar, kanalizasyon boruları, hava çıkışları) olmadığından emin olun.
  • Yeni aydınlatma projelerinde toplu uygulamadan önce 5 numune test edin.
  • Ürün özellikleri, sürekli iyileştirme nedeniyle haber verilmeksizin değiştirilebilir.
  • Sensör metal plaka altına yerleştirildiğinde, sensör yüzeyinin metal plaka ile boşluksuz, kusursuz bir şekilde temas ettiğinden emin olun.
