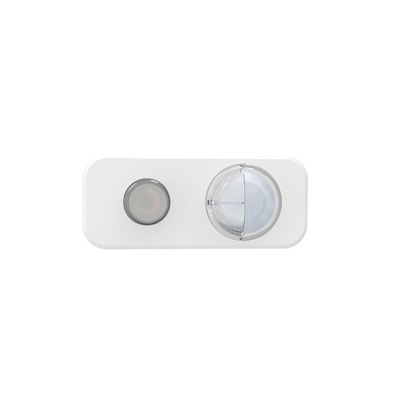

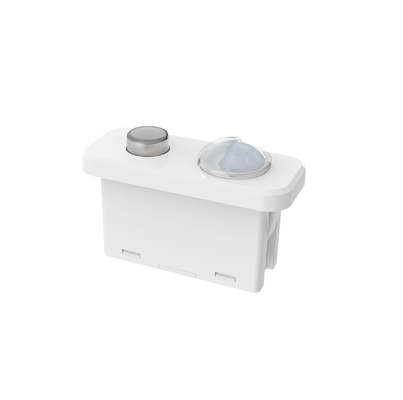

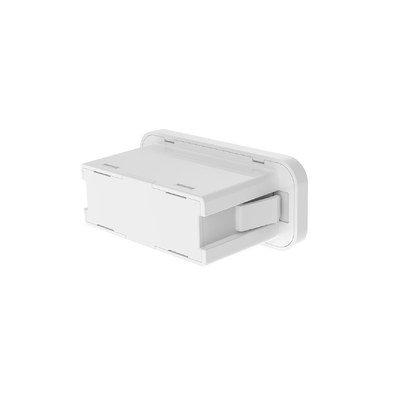

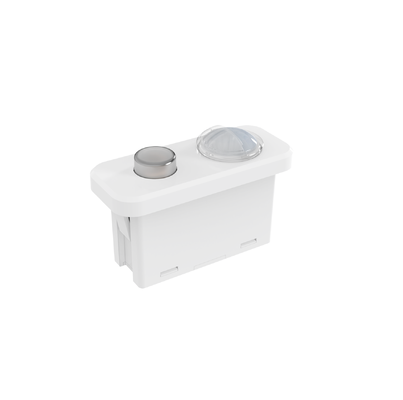

Dali2 & D4i Sertifikalı, Dim Edilebilir PIR Hareket Sensörü, Zhaga Book20 Soket, Tak ve Çalıştır MDA182D IR

  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
Menşe yeri Shenzhen, Çin
Marka adı Merrytek
Sertifika CE
Model numarası MDA182D IR
Min sipariş miktarı 100
Fiyat Anlaşılabilir
Ambalaj bilgileri Fıçı Tahtası + Karton(K=A)
Teslim süresi 1, Örnek ve küçük sipariş: Ödemenizi aldıktan sonra 5 iş günü içinde (stokta olduğunda). 2, Toplu si
Ödeme koşulları T/T
Yetenek temini 10000/Ayda
Ürün ayrıntıları
Nominal gerilim 12-24V DC Çalışma Akımı 12±5mA@16VDC
Dalgalanma voltajı <100mvp-p Çıkış sinyali DALI karartma
Algılama Modu PIR Tespiti Kurulum Yüksekliği Tipik 3 m (Maks. 4 m)
IP Derecelendirmesi IP20 Ömür boyu 5 yıl garanti @TA (kapalı)
Vurgulamak

DALI hareket algılayıcısı ayarlanabilir PIR

,

Zhaga Book20 soket hareket algılayıcısı

,

D4i sertifikalı plug play sensörü
Mesaj bırakın
Ürün Açıklaması
DALI-2 ve D4i Sertifikalı Dim Edilebilir PIR Hareket Sensörü
Zhaga Book20 soket uyumlu tak-çalıştır hareket sensörü, DALI-2 ve D4i sertifikalıdır, D4i sürücülerle sorunsuz entegrasyon sağlar.
Ürün Özellikleri
  • DALI-2 ve D4i sürücülerle uyumluluk için DALI-2 ve D4i sertifikalı
  • Hareket sensörü örnek tipi 3 (303) ve ışık sensörü örnek tipi 4 (304)
  • PIR hareket algılama ile iç mekan maksimum montaj yüksekliği 4m
  • Tüm sensör parametreleri DALI merkezi kontrol ünitesi aracılığıyla yapılandırılabilir
  • Tak-çalıştır kurulum için Zhaga Book20 soketi
Teknik Parametreler
Giriş
Anma gerilimi 12-24V DC
Çalışma akımı 12±5mA @16V DC
Dalgalanma gerilimi <100mVp-p
Çıkış
Çıkış sinyali DALI dimleme
Sensör Parametreleri
Algılama modu PIR algılama
Algılama alanı DALI ana ayarı
Bekleme süresi DALI ana ayarı
Gün ışığı sensörü DALI ana ayarı
Gün ışığı önceliği DALI ana ayarı
Dimleme seviyesi DALI ana ayarı
Algılama menzili (yarıçap) Tavan montajı 3m yükseklik: r≥2.5m (%100 hassasiyet, 60° iç mekan açık alan)
Kurulum yüksekliği Tipik 3m (Maksimum 4m)
DALI Parametreleri
Hareket örneği 62386-303
Gün ışığı örneği 62386-304
DALI çekişi 2mA
Ortam
Çalışma sıcaklığı -20°C ila +55°C
Depolama sıcaklığı -40°C ila +80°C, Nem ≤%85 (yoğuşmasız)
Sertifikasyon Standartları
Sertifikalı CE
Çevresel gereksinimler RoHS 2.0, REACH uyumlu
IP Derecesi IP20
Diğer Özellikler
Kablolama 2 pin PH2.0 terminal
Kurulum gereksinimleri Zhaga Book20 kurulumu
Paketleme gereksinimleri Bölücü + Karton (K=A)
Net ağırlık 15.8±3g
Ömür 5 yıl garanti @Ta (iç mekan)
Fonksiyon Açıklaması
Fonksiyon Yapılandırma
AÇIK/KAPALI fonksiyonu DALI ana ayarı
2 kademeli dimleme fonksiyonu DALI ana ayarı
3 kademeli dimleme fonksiyonu DALI ana ayarı
Gün ışığı toplama DALI ana ayarı
Gün ışığı önceliği DALI ana ayarı
Ağ fonksiyonu DALI ana ayarı
Ürün Bilgileri
Boyutlar (Birim: mm)
Product dimension diagram Product dimension detailed view
Kesme deliği boyutu
Fonksiyon
Product function diagram
Kablolama
Wiring diagram
Kurulum Talimatı
Installation instruction diagram
Algılama Menzili
Detection range diagram
Başlatma
Güç açıldıktan sonra, sensör 12 saniye ısınacak ve ardından çalışmaya başlayacaktır.
Varsayılan Ayarlar
Hassasiyet: %100, Bekleme süresi: 5s, Gün ışığı sensörü: Devre dışı, Bekleme süresi: 0s, Bekleme DIM Seviyesi: %10
Uygulama Notu
  • Kurulum, güç kapalıyken profesyonel bir elektrikçi tarafından yapılmalıdır
  • PIR sensörü malzemeleri nüfuz edemez - sensör ile hareketli nesneler arasında engel olmadığından emin olun
  • Soğuk havada kalın giysiler giyen kişilerde algılama zor olabilir
  • Klima veya ısıtma kaynaklarından gelen ısı sinyalleri yanlış tetiklemeye neden olabilir
  • Yalnızca iç mekan kullanımı için - dış mekan güneş ışığı algılama performansını etkiler
  • Dimleme performansı farklı DALI-2 sürücülerle değişiklik gösterir
  • Gün ışığı eşiği, gölgelerin olmadığı güneşli ortamlarda ölçülmüştür
  • Algılama mesafesi yüksekliğe, montaj konumuna ve ortam sıcaklığına göre etkilenir
  • Giriş voltajı kararlılığı ve düşük dalgalanma faktörüne sahip kararlı DC güç kaynağı gerektirir (<100mV)
  • Yeni ortamlarda toplu kurulumdan önce en az 5 adet ile test edin
Not: Ortam sıcaklığı insan vücudu sıcaklığı aralığına (36°C~37°C) yaklaştığında, PIR hareket algılama önemli ölçüde zayıflar. Ortam veya LED tepsi sıcaklığı 55°C'yi aştığında, yanlış tetikleme meydana gelebilir - hassasiyeti azaltın veya alternatif sensör yerleşimi düşünün.
