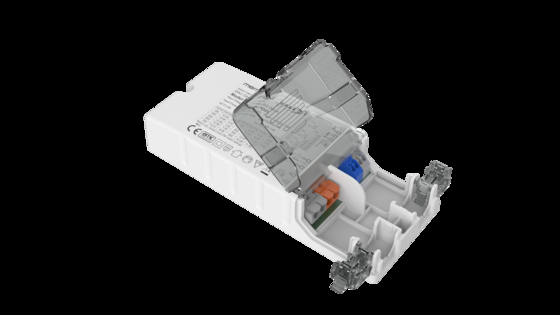

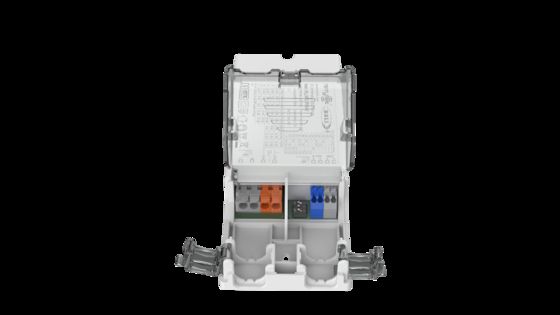

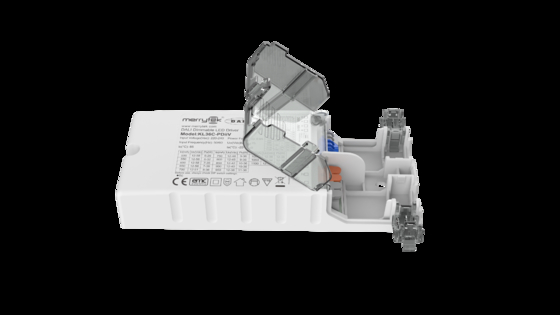

Kolay kullanımlı seri 36W Sabit akım kısılabilir LED Sürücü, DALI2 karartma ve 5 yıl garanti süresi ile 500mA - 1100mA arasında opsiyonel

  • Easy-use series 36W Constant current dimmable LED Driver 500mA to 1100mA optional with DALI2 dimming and 5 years warranty period
  • Easy-use series 36W Constant current dimmable LED Driver 500mA to 1100mA optional with DALI2 dimming and 5 years warranty period
  • Easy-use series 36W Constant current dimmable LED Driver 500mA to 1100mA optional with DALI2 dimming and 5 years warranty period
Menşe yeri Çin
Marka adı Merrytek
Sertifika CE
Model numarası KL36C-PDIIV
Min sipariş miktarı 100
Fiyat Anlaşılabilir
Ambalaj bilgileri Beyaz kutu + Karton, 50 adet/CTN
Teslim süresi 1, Örnek ve Küçük Sipariş: Ödemenizi aldıktan sonra 5 iş günü içinde. 2, Dökme Sipariş: Depozito ald
Ödeme koşulları T/T veya PayPal
Yetenek temini 10,000pcs aylık

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Nominal giriş voltajı 220-240Vac 50Hz /60Hz DC Giriş Gerilimi aralığı 200-240Vdc
Çalışma modu sabit akım Kontrol yöntemi DALI DT6 ve pushDIM ve 1 10v ayarlanabilir LED sürücü
Güç faktörü ≥0.95 Yeterlik %88
Akım 500-1100mA Boyut 154x63x28mm
IP derecesi IP20 Garanti 5 yıl
Vurgulamak

36W kısılabilir LED sürücü

,

DALI2 karartma LED sürücü

,

500mA-1100mA sabit akım sürücü
Mesaj bırakın
Ürün Açıklaması

Kullanımı kolay seri 36W Sabit akım ayarlanabilir LED Sürücü 500mA'dan 1100mA'ya kadar DALI2 karartması ile isteğe bağlı ve 5 yıllık garanti süresi



1- Açıklama.

- Tüm karartma aralığı için yanıp sönen yok

- 0.5W'den düşük bekleme gücü

- Bir düğmeye basarak birincil karartma

- 1-10V dimmer ile ikincil karartma

-Dahili DALI arayüzü DT6

- Koruma: kısa devre / aşırı sıcaklık / aşırı gerilim

-CLO tazminatı

- Yüksek ortam sıcaklığı için akımın azaltılması

- hafıza fonksiyonu ile pushDIM

- 5 yıllık garanti



2.Parametreler

Giriş Çalışma Voltajı 198-264Vac 50Hz/60Hz
Adlık Giriş Voltajı 220-240Vac 50Hz/60Hz
DC Giriş Voltaj aralığı 200-240Vdc
Girdi akımı 0.19A Max.
Girdi Girdi Akımı <15A (Yarı akım darbe genişliği100μs) @230Vac
Güç faktörü ((@230V100% yük) ≥ 0.95
Toplam Harmonik Bozulma Tipik:% 15 (@ 230Vac,% 100 yük)
Bekleme gücü DALI kapandığında ≤0.5W (@230Vac)
Verimlilik ((@ 230Vac,% 100 yük) En fazla yüzde 88.
Kablolama Yöntemi Tel kesimi:0.75-2.5mm2

Otomatik devre kesici

(Üzerindeki akımı hesapla)

 türü B10 B13 B16 B20 B25 /
Sayı 20 25 35 45 55 /
türü C10 C13 C16 C20 C25 C32
Sayı 35 50 55 75 95 120
Çıkış Çalışma modu Sabit akım
Yük türü LED
Ripple gereksinimleri (Flickering veya Flickering-Free) Parlama değeri: tüm karartma aralığı için% 5'ten az
Başlama saati < 1s (@ 230Vac); < 0.5s (@ 200Vdc)
Sıkıntısız çıkış voltajı 75V DC Max.
Yük çıkış voltaj aralığı 9-58V DC
Tam yük çıkış gücü 36W maksimum.
Yük çıkış akımı Ayrıntılar için 500-1100mA
Sabit akım/gerilim Kesinlik Sabit Akım Doğruluğu ±5%
Kablolama yöntemi Tel kesimi:0.75-1.5mm2
Kontrol Yöntemi Birincil PUSH Hafifleştirme Birincil PUSH karartma (Max. kurşun tel uzunluğu:20m)
DALI Hafifleştirme DALI karartma (Max. lead length:300m)
1-10V ((0-10V) Hafifleştirme 0-10V karartma ((Port akımı<1mA) kapanma fonksiyonu yok
(Max.lead uzunluğu:20M)
Sadelik aralığı 0%-100%
İstisnaProtasyonREkipmanlar Sıcaklık üzerinde çıkış
koruma		 Evet, kendi kendini kurtarma fonksiyonu olmadan ((İsteyebilirsiniz)
Çıktı kısa devre koruması Evet, kendi kendini kurtarma fonksiyonu olmadan ((İsteyebilirsiniz)

Çalışan

Çevre

 Çalışma sıcaklığı/nemliği -25°C~50°C Nem: 85% (Kondansif olmayan)
Depolama sıcaklığı/nemliği -40°C~80°C, Nem: 85% (Kondansif olmayan)
Max. case temp ((Tc) 85°C

Güvenlik

& EMC

 EMC standardı EN55015 EN61547 EN61000-3-2
DALI protokol standardı IEC62386-101 / 102 / 207 DT6 251 252 253
Güvenlik standardı EN61347-1 EN61347-2-13
Sertifikasyon CE, ENEC, UKCA
Voltajı kaldırın 3750Vac, 5mA, 60s (Giriş L N-Giriş SEC)
Diğerleri Koruma dereceleri IP20
Koruma türü Sınıf II
Kurulum türü Bağımsız tesis
Boyut 154*63*28mm
Karartma bellek fonksiyonu Evet, PUSH hafıza kesintisi
PUSH karartma senkronizasyonu

Paralel: en fazla 15 ünite.

Seri: En fazla 25 adet.
Paketleme talebi PE çantası + beyaz kutu + kılavuz + bölme + dış kutu (K=A)
Ağırlık 173±5 g
Yaşam 5 yıl @Ta tam yük
Not: Belirtilmedikçe tüm parametreler 230VAC giriş voltajı ve 25 °C ortamında test edilir.



3Boyut (birim: mm)

Kolay kullanımlı seri 36W Sabit akım kısılabilir LED Sürücü, DALI2 karartma ve 5 yıl garanti süresi ile 500mA - 1100mA arasında opsiyonel 0Kolay kullanımlı seri 36W Sabit akım kısılabilir LED Sürücü, DALI2 karartma ve 5 yıl garanti süresi ile 500mA - 1100mA arasında opsiyonel 1

4Kablolama Şekli.

Kolay kullanımlı seri 36W Sabit akım kısılabilir LED Sürücü, DALI2 karartma ve 5 yıl garanti süresi ile 500mA - 1100mA arasında opsiyonel 2

Şekil A.DALISıfırMing

Kolay kullanımlı seri 36W Sabit akım kısılabilir LED Sürücü, DALI2 karartma ve 5 yıl garanti süresi ile 500mA - 1100mA arasında opsiyonel 3Kolay kullanımlı seri 36W Sabit akım kısılabilir LED Sürücü, DALI2 karartma ve 5 yıl garanti süresi ile 500mA - 1100mA arasında opsiyonel 4

Fig.BDim'e basMing

Kolay kullanımlı seri 36W Sabit akım kısılabilir LED Sürücü, DALI2 karartma ve 5 yıl garanti süresi ile 500mA - 1100mA arasında opsiyonel 5

Fig.C1-10V DimMing





5- İndirme.

Kolay kullanımlı seri 36W Sabit akım kısılabilir LED Sürücü, DALI2 karartma ve 5 yıl garanti süresi ile 500mA - 1100mA arasında opsiyonel 6

6. Karanlık eğri

Kolay kullanımlı seri 36W Sabit akım kısılabilir LED Sürücü, DALI2 karartma ve 5 yıl garanti süresi ile 500mA - 1100mA arasında opsiyonel 7

7.Mevcut vites ayarları

Akım ((mA) DIP Pomax ((W) Çıktı ((V)
1 2 3 4
500 - - - - 29.0 9 ¢ 58
550 - Açık. - - 31.9 9 ¢ 58
600 - - Açık. - 34.8 9 ¢ 58
650 - Açık. Açık. - 35.8 9 ¢ 55
700 Açık. Açık. Açık. - 35.7 9 ¢ 51
750 - - - Açık. 36.0 9 ¢ 48
800 Açık. - - Açık. 36.0 9 ¢ 45
850 - Açık. - Açık. 35.7 9 ¢ 42
900 Açık. Açık. - Açık. 36.0 9 ¢ 40
950 - - Açık. Açık. 36.1 9 ¢ 38
1000 Açık. - Açık. Açık. 36.0 9 ¢ 36
1050 - Açık. Açık. Açık. 35.7 9 ¢ 34
1100 Açık. Açık. Açık. Açık. 36.3 9 ¢ 33



8. ON/OFF & Dimming Operasyonunun Tanımı

A. PUSH düğmesine kısa basın (kısa basma süresi 0.1s-1s), LED sürücüsü açılır veya kapatılır.

B. Dimming: PUSH düğmesine basın ve tutun (1s-8s), LED sürücüsü dimming, aydınlatma veya dimming elde edebilir, dimming aralığı 1-100% 'dir.

C. Hafıza: PUSH karartması bir karartma hafıza fonksiyonuna sahiptir.

D. Sıcaklama senkronizasyonu: Aynı PUSH anahtarına bağlı güç, PUSH anahtarını 15 saniyeden uzun süre basarak tutarak senkronize edilebilir.

E. DALI karartma modu: Güç kaynağını DALI sistemine bağlayın ve DALI makinesinden karartılabilir.



9. ihtiyaç duyulan konularATtention

1) Giriş gücünü açmadan önce LED telinin yükle bağlantılı olması gerekir, aksi takdirde LED tel hasar görebilir.

2) LED sürücü girişi kapatıldıktan sonra, çıkışta yaklaşık 3 dakika boyunca muhafaza edilebilen bir geri kalan voltaj olacaktır.
