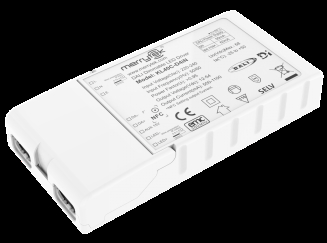

60 watt led sürücü 700mA - 1400mA 1-10v kısılabilir LED sürücü, 5 yıl garanti süresi
| Menşe yeri | Çin |
|---|---|
| Marka adı | Merrytek |
| Sertifika | CE |
| Model numarası | KL60C-PDIIV2 |
| Min sipariş miktarı | 100 |
| Fiyat | Anlaşılabilir |
| Ambalaj bilgileri | Beyaz kutu + Karton, 50 adet/CTN |
| Teslim süresi | 1, Örnek ve Küçük Sipariş: Ödemenizi aldıktan sonra 5 iş günü içinde. 2, Dökme Sipariş: Depozito ald |
| Ödeme koşulları | T/T veya PayPal |
| Yetenek temini | 10,000pcs aylık |
Ücretsiz numuneler ve kuponlar için bana ulaşın.
Naber:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Nominal giriş voltajı | 220-240Vac 50Hz /60Hz | DC Giriş Gerilimi aralığı | 200-240Vdc |
|---|---|---|---|
| Çalışma modu | 60 watt LED sürücü | Kontrol yöntemi | DALI DT6 ve pushDIM ve 1 10v ayarlanabilir LED sürücü |
| Güç faktörü | ≥0.95 | Yeterlik | %88 |
| Akım | 700-1400mA | Boyut | 130x79x26mm |
| IP derecesi | IP20 | Garanti | 5 yıl |
| Vurgulamak | 60 watt kısılabilir LED sürücü,700mA - 1400mA LED sürücü,DALI 2.0 kısılabilir sürücü |
||
Ürün Açıklaması
60 watt LED sürücü 700mA'dan 1400mA'ya kadar 1 10v dimlenebilir LED sürücüsü 5 yıllık garanti süresi ile
1- Açıklama.
- Tüm karartma aralığı için yanıp sönen yok
- 0.5W'den düşük bekleme gücü
- Bir düğmeye basarak birincil karartma
- 1-10V dimmer ile ikincil karartma
-Dahili DALI arayüzü DT6
- Koruma: kısa devre / aşırı sıcaklık / aşırı gerilim
-CLO tazminatı
- Yüksek ortam sıcaklığı için akımın azaltılması
- hafıza fonksiyonu ile pushDIM
- 5 yıllık garanti
2.Parametreler
| Giriş | Çalışma Voltajı | 198-264Vac 50Hz/60Hz | ||||||
| Adlık Giriş Voltajı | 220-240Vac 50Hz/60Hz | |||||||
| DC Giriş Voltaj aralığı | 200-240Vdc | |||||||
| Girdi akımı | 0.3A Max. | |||||||
| Girdi Girdi Akımı | < 15A (Yarı akım darbe genişliği100μs) @230Vac | |||||||
| Güç faktörü | ≥ 0,95 (@ 230Vac, %100 yük) | |||||||
| Toplam Harmonik Bozulma | Tipik: %15 (@230Vac, %100 yük) | |||||||
| Bekleme gücü | ≤ 0.5W (@PUSH veya DALI kapandığında 230Vac) | |||||||
| Verimlilik | 88% Maks. | |||||||
| Kablolama Yöntemi | Tel kesimi:0.75-2.5mm2 | |||||||
|
Otomatik devre kesici (Üzerindeki akımı hesapla) |
türü | B10 | B13 | B16 | B20 | B25 | / | |
| Sayı | 15 | 20 | 25 | 28 | 30 | / | ||
| türü | C10 | C13 | C16 | C20 | C25 | C32 | ||
| Sayı | 23 | 32 | 38 | 48 | 60 | 75 | ||
| Çıkış | Çalışma modu | Sabit akım | ||||||
| Yük türü | LED | |||||||
| Ripple gereksinimleri (Flickering veya Flickering-Free) | Parlama değeri: tüm karartma aralığı için% 5'ten az | |||||||
| Başlama saati | < 1s (@ 230Vac); < 0.5s (@ 200Vdc) | |||||||
| Sıkıntısız çıkış voltajı | 60V DC Max. | |||||||
| Yük çıkış voltaj aralığı | 9-53V DC | |||||||
| Tam yük çıkış gücü | 60W maksimum. | |||||||
| Yük çıkış akımı | Ayrıntılar için 700-1400mA |
|||||||
| Sabit akım/gerilim Kesinlik | Sabit Akım Doğruluğu ±5% | |||||||
| Kablolama yöntemi | Tel kesimi:0.75-1.5mm2 | |||||||
| Kontrol Yöntemi | Birincil PUSH Hafifleştirme | Birincil PUSH karartma (Max.lead length:20M) |
| 0-10V Hafifleştirme | 0-10V karartma ((Port akımı<1MA) (Max.lead uzunluğu:20M) |
|
| DALI Hafifleştirme | DALI karartma (Max. lead length:300m) | |
| Sadelik aralığı | 0%-100% | |
| İstisnaProtasyonREkipmanlar | Sıcaklık üzerinde çıkış koruma |
Evet, kendi kendini kurtarma fonksiyonu olmadan ((İsteyebilirsiniz) |
| Çıktı kısa devre koruması | Evet, kendi kendini kurtarma fonksiyonu olmadan ((İsteyebilirsiniz) | |
|
Çalışan Çevre |
Çalışma sıcaklığı/nemliği | -25°C ~ 45°C Nem: 85% (Kondansif olmayan) |
| Depolama sıcaklığı/nemliği | -40°C~80°C, Nem: 85% (Kondansif olmayan) | |
| Max. case temp ((Tc) | 85°C | |
|
Güvenlik & EMC |
EMC standardı | EN55015 EN61547 EN61000-3-2 |
| DALI protokol standardı | IEC62386-101 / 102 / 207 DT6 / 220 DT19 / 251 / 252 / 253 | |
| Güvenlik standardı | EN61347-1 EN61347-2-13 | |
| Sertifikasyon | CE, ENEC, UKCA | |
| Voltajı kaldırın | 3750Vac, 5mA, 60s (Giriş L N-Giriş SEC) | |
| Diğerleri | Koruma dereceleri | IP20 |
| Koruma türü | Sınıf I | |
| Kurulum türü | Bağımsız kurulum veya Dahili kurulum | |
| Boyut (bağımsız kurulum) | 160*79*26mm | |
| Boyut (Geliştirilmiş kurulum) | 130*79*26mm | |
| Karartma bellek fonksiyonu | Evet, PUSH hafıza kesintisi | |
| PUSH karartma senkronizasyonu |
Paralel: en fazla 15 ünite. Seri: En fazla 25 adet. |
|
| Paketleme talebi | PE çantası + beyaz kutu + kılavuz + bölme + dış kutu (K=A) | |
| Ağırlık (bağımsız tesis) | 209±5g | |
| Ağırlık (Geliştirilmiş kurulum) | 185±5g | |
| Yaşam | 5 yıl @Ta tam yük | |
| Not: Belirtilmedikçe tüm parametreler 230Vac giriş voltajında ve 25 derecelik bir ortamda test edilir. | ||
3Boyut (birim: mm)
Şekil A: Bağımsız tasarım Şekil B: Dahili tasarım
4Kablolama Şekli.
Şekil A.DALISıfırMing
Fig.BDim'e basMing
Fig.C1-10V DimMing
5- İndirme.
6. Karanlık eğri
7.Mevcut vites ayarları
| Akım ((mA) | DIP | Pomax ((W) | Çıktı ((V) | ||||
| 1 | 2 | 3 | 4 | ||||
| 700 | - | - | - | - | 37.1 | 9 ¢ | 53 |
| 750 | - | Açık. | - | - | 39.8 | 9 ¢ | 53 |
| 800 | - | - | Açık. | - | 42.4 | 9 ¢ | 53 |
| 900 | - | Açık. | Açık. | - | 47.7 | 9 ¢ | 53 |
| 1000 | Açık. | Açık. | Açık. | - | 53.0 | 9 ¢ | 53 |
| 1050 | - | - | - | Açık. | 55.7 | 9 ¢ | 53 |
| 1100 | Açık. | - | - | Açık. | 58.3 | 9 ¢ | 53 |
| 1150 | - | Açık. | - | Açık. | 59.8 | 9 ¢ | 52 |
| 1200 | Açık. | Açık. | - | Açık. | 60.0 | 9 ¢ | 50 |
| 1250 | - | - | Açık. | Açık. | 60.0 | 9 ¢ | 48 |
| 1300 | Açık. | - | Açık. | Açık. | 59.8 | 9 ¢ | 46 |
| 1350 | - | Açık. | Açık. | Açık. | 59.4 | 9 ¢ | 44 |
| 1400 | Açık. | Açık. | Açık. | Açık. | 60.2 | 9 ¢ | 43 |
8. ON/OFF & Dimming Operasyonunun Tanımı
A. PUSH düğmesine kısa basın (kısa basma süresi 0.1s-1s), LED sürücüsü açılır veya kapatılır.
B. Dimming: PUSH düğmesine basın ve tutun (1s-8s), LED sürücüsü dimming, aydınlatma veya dimming elde edebilir, dimming aralığı 1-100% 'dir.
C. Hafıza: PUSH karartması bir karartma hafıza fonksiyonuna sahiptir.
D. Sıcaklama senkronizasyonu: Aynı PUSH anahtarına bağlı güç, PUSH anahtarını 15 saniyeden uzun süre basarak tutarak senkronize edilebilir.
E. DALI karartma modu: Güç kaynağını DALI sistemine bağlayın ve DALI makinesinden karartılabilir.
9. ihtiyaç duyulan konularATtention
1) Giriş gücünü açmadan önce LED telinin yükle bağlantılı olması gerekir, aksi takdirde LED tel hasar görebilir.
2) LED sürücü girişi kapatıldıktan sonra, çıkışta yaklaşık 3 dakika boyunca muhafaza edilebilen bir geri kalan voltaj olacaktır.
