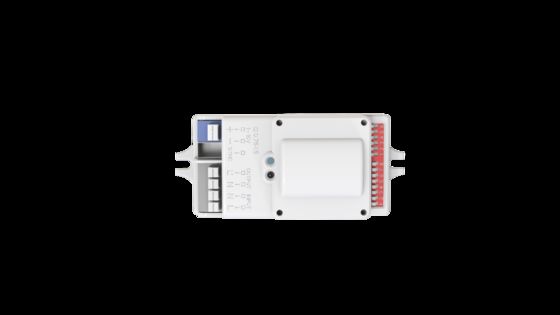

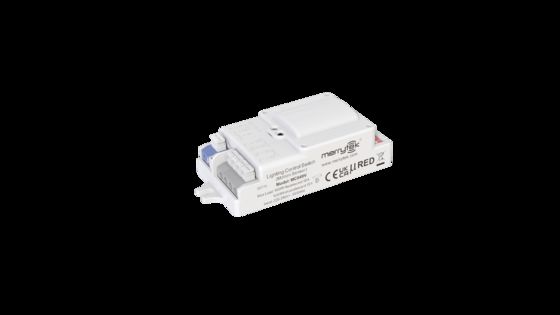

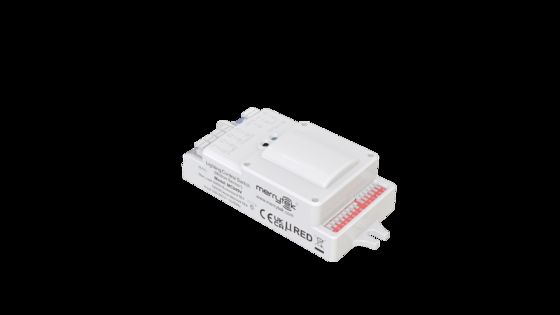

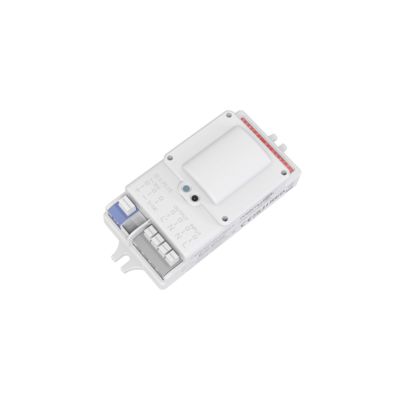

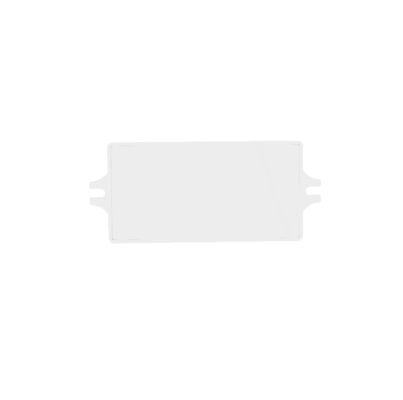

Tri-proof Işık İçin 1-10V Dim Edilebilir Mikrodalga Hareket Sensörü, Maksimum 6m Montaj Yüksekliği MC049V R

  • 1-10V Dimmable Microwave Motion Sensor For Tri-proof Light, 6m Max Mounting Height MC049V R
  • 1-10V Dimmable Microwave Motion Sensor For Tri-proof Light, 6m Max Mounting Height MC049V R
  • 1-10V Dimmable Microwave Motion Sensor For Tri-proof Light, 6m Max Mounting Height MC049V R
  • 1-10V Dimmable Microwave Motion Sensor For Tri-proof Light, 6m Max Mounting Height MC049V R
  • 1-10V Dimmable Microwave Motion Sensor For Tri-proof Light, 6m Max Mounting Height MC049V R
Menşe yeri Çin
Marka adı Merrytek
Sertifika CE, RED,TUV
Model numarası MC049VR
Min sipariş miktarı 300 adet
Fiyat Anlaşılabilir
Ambalaj bilgileri Kabarcık çanta + Fıçı Tahtası + Karton (K = A)
Teslim süresi 1, Örnek ve Küçük Sipariş: Ödemenizi aldıktan sonra 5 iş günü içinde. 2, Dökme Sipariş: Depozito ald
Ödeme koşulları T/T veya Western Union
Yetenek temini ayda 20.000 adet
Ürün ayrıntıları
Nominal gerilim 120-277V AC Bekleme Gücü ≤0,5W (230Vac)
Çalışma Modu AÇIK/KAPALI 1-10V karartma Kurulum Gereksinimi yerleşik
Yük Kapasitesi 120Vac 400W（endüktif veya dirençli） 220Vac-240Vac 800W(endüktif veya dirençli) 277Vac 1000W（endüktif Sertifika CE, KIRMIZI, TÜV
Yaşam Süresi 5 yıl garanti @Ta 230V tam yükte
Vurgulamak

1-10V Dimmable Hareket Sensörü

,

Üçlü kanıtlı ışık için mikrodalga hareket sensörü

,

En fazla 6m yükseklik hareket sensörü
Mesaj bırakın
Ürün Açıklaması
1-10V, üç kanatlı ışık için hafifletilebilir mikrodalga hareket sensörü, maksimum montaj yüksekliği 6m
Özellikleri
  • 1-10V LED karartma sürücüsü ile standart ürün, 1-10V karartılabilir LED sürücüsü ile 2 aşamalı veya 3 aşamalı karartma fonksiyonuna ulaşan senkroniz uçlu
  • Algılama alanı, bekleme süresi, gündüz ışığı sensörü, bekleme süresi ve DIP düğmesi ile ayarlanabilir bulanıklık seviyesi
  • Giriş ve çıkış uçları için basılı terminallerle kullanıcı için uygun bağlantı
Teknik parametreler
Giriş
Çalışma voltajı 108-305V AC 50Hz/60Hz
İsimlendirilmiş voltaj 120-277V AC
Bekleme gücü ≤0.5W ((230Vac)
Çıkış
Çalışma modu Aç/Kapat 1-10V karartma
Yük türü Beyaz dokuma ışığı/güç kaynağı /1-10V LED ışığı
Yük kapasitesi 120Vac 400W ((indüktif veya dirençli)
220Vac-240Vac 800W ((indüktif veya dirençli)
277Vac 1000W ((indüktif veya dirençli)
Maksimum dalgalanma kapasitesi 30A (50% Ipeak, ikincisi =500uS, 230Vac tam yük, soğuk başlangıç);
60A (50% Ipeak, ikincisi = 200uS, 230Vac, tam yük, soğuk başlangıç)
Sıfır arayüz 1-10V karartma: Mümkün
Senkronizasyon kontrolü: Mümkün (Açık-açık fonksiyon için senkronize edilebilir, 1-10V karartma için senkronize edilemez)
Sensör parametreleri
Çalışma sıklığı 5.8 GHz ±75 MHz, ISM bandı
Aktarım gücü 1mW maksimum.
Bulma Alanı 25%/50%/75%/100% ((iki DIP anahtarı ile)
Bekleme saati 5s/30s/90s/3min/20min/30min ((üç DIP anahtarı ile)
Bekleme halinde zayıflama seviyesi %10 ((1.4-1.6V) / 20% ((1.9-2.1V) / 30% ((2.9-3.1V) / 50% ((4.9-5.1V) (iki DIP anahtarı tarafından)
Bekleme süresi 0S/5S/5min/10min/30min/1h/+∞(üç DIP anahtarı ile)
Gün ışığı sensörü 2 lux/5Lux /10Lux /25Lux /50Lux /100Lux /Disable ((dört DIP anahtarı ile)
Bulma aralığı (100% duyarlılık yarıçapı) Yüzey montajı: 3 metre yükseklikte:0.3m/S ≥3.5m,1m/S ≥2.5m
Yatay montaj 2m yükseklikte:0.3m/S ≥8m,1m/S ≥4m
Montaj yüksekliği 3m ((max 6m)
3 dB ışın açısı 80°@XZ düzlemi 96°@YZ düzlemi
Çalışma ortamı
Çalışma sıcaklığı -25°C~70°C
Depolama sıcaklığı/nemliği -40°C~80°C nem:≤85% (kondansiyonsuz)
Sertifika Standartları
Güvenlik (LVD) standartları EN61058-1,EN61058-1-2
Yıldırım dalgası 1KV ((L/N,EN61000-4-5)
EMC standartları EN61058-1,EN61000-3-2,EN61000-3-3,EN62479,EN301489-1,EN55015,EN300440
Çevre Gereksinimleri RoHS uyumlu
Sertifika CE, RED,TUV
Diğer Özellikler
Giriş/çıkış (konektör/kablolama) özelliği Basınçlı terminaller için tel çapı:0.75-1.5mm2
Kurulum Gereksinimleri Dahili
Kurulum Boyutu 180*50*30mm
Paket Gerekçesi Balonlu torba + Karton + Karton ((K=A)
Net ağırlık 75 g
Yaşam süresi 5 yıllık garanti @Ta 230V tam yük
Fonksiyonel Diyagramlar
1. Açma-kapama fonksiyonu (Stand-by Periyodu "0s")
On-off function diagram
2. 2 basamaklı karartma fonksiyonu (Stand-by Periyodu "+∞")
2-step dimming function diagram
3. 3 basamaklı karartma fonksiyonu (Durma süresi "5s/5min/10min/30min/1h")
3-step dimming function diagram
4Boyut (mm)
Product dimension diagram
5Kablolama.
Wiring diagram
6. Yapı
Product structure diagram
DIP anahtarı ayarları
1- Bulma alanı.
1 2 Yapılandırma
Açık. Açık. % 100
Açık. - % 75
- Açık. % 50
- - % 10
2Zamanı tut.
3 4 5 Yapılandırma
Açık. Açık. Açık. 5S
- Açık. Açık. 30'lar.
Açık. - Açık. 90S
- - Açık. 3 dakika.
Açık. Açık. - 20 dakika.
- - - +∞
3Bekleme Dönemi
6 7 8 Yapılandırma
Açık. Açık. Açık. 0S
- Açık. Açık. 5S
Açık. - Açık. 5 dakika.
- - Açık. 10 dakika.
Açık. Açık. - 30 dakika.
- Açık. - 1 saat
- - - +∞
4Gün ışığı sensörü.
1 2 3 4 Yapılandırma
- - Açık. Açık. 2Lux
- - - Açık. 5Lux
- Açık. Açık. - 10Lux
- - Açık. - 25lux
- Açık. - - 50lux
Açık. - - - 100lux
- - - - Etkinleştir

Etkinleştirme'ye ayarlandığında, sensör, ışık yeterli olup olmamasına bakılmaksızın hareket algıladığında ışığı açacaktır.

Gündüz ışığı eşiği değeri, güneşli ortam koşullarında, gölgelendirme olmadan, çevresel ışığın yayılmış yansıması altında tipik değerdir.

5. 1-10V (DIM Stand-by seviyesi)
5 6 Parlaklık %
Açık. Açık. % 50
- Açık. % 30
Açık. - % 20
- - % 10
Başlatma

Aktığından sonra, sensör otomatik olarak ışığı %100 parlaklıkta açar. 10 saniye sonra ışığı kapatır. Başlatma sırasında sensör hareketi algılayamaz.

Fabrika Ayarları

Algılama alanı: %100, bekleme süresi: 5 saniye, bekleme süresi: 0 saniye, gündüz sensörü: devre dışı bırakıldı.

Başvuru bildirimi
  1. Sensör profesyonel bir elektrikçi tarafından kurulmalıdır. Lütfen kurulum, kablolama, DIP düğmesinin ayarlarını değiştirmeden önce gücü kapatın.
  2. Mikrodalga, metalle nüfuz edemez, lütfen ürünü kapalı veya yarı kapalı metal lambalara yerleştirmekten kaçının ve ürünün üzerinde metal veya cam kalkan olmadığından emin olun.Eğer anten metal plakadan geçmek zorunda ise, sensörün üst kısmının metal plakalara yakın olduğundan emin olun.
  3. Mikrodalga sensörleri arasındaki kurulum mesafesinin 3m'den fazla olması önerilir ve radyo müdahalesini önlemek için anahtarlardan, yönlendiricilerden ve diğer kablosuz cihazlardan uzak olmalıdır.Her ikisi arasındaki kurulum mesafesinin 2m'den fazla olması önerilir.Mikrodalga sensörünün anten yüzeyi düşük/yüksek frekanslı sinyallerin müdahalesini önlemek için giriş AC ve çıkış DC'den uzak olmalıdır.
  4. Mikrodalga sensörünün etrafında uzun süre titreşim ekipmanlarından veya hareketli nesnelerden kaçınılmalıdır.Eğer bir evcil hayvan test alanından geçerse, sensör tetiklenebilir.
  5. Bu ürün iç mekanlarda kurulmaya uygundur. Yarı açık veya dış mekanlarda kurulması için rüzgar ve yağmur, mobil sinyal tetikleyici indüksiyon olarak kabul edilebilir.Sensör bir metal lambaya monte edildiğinde, metal yansıtıcı yüzey veya dar kapalı bir ortam, mikrodalga tekrar tekrar yansıtılacak ve yanlış tetiklemeye neden olacak.Lütfen hassasiyeti azaltın veya teknik destek için üreticisiyle iletişime geçin..
  6. Bu model tavan montajı için uygundur. Duvar montajı kullanılırsa, mikrodalga indüksiyon algılama mesafesi büyük ölçüde artacaktır,Bu da duvardan mikro dalgaların içeri girmesine neden olabilir veya lamba kapalı kalmayacaktır.Lütfen hassasiyeti %25 ayarlayın. %25 kullanılamıyorsa, duvar montajından kaçının veya teknik destek için üreticiye başvurun.
  7. Ürün özellikleri ve parametreleri önceden bildirilmeden optimize edilebilir.
  8. Işık duyarlılığı eşiği güneşli bir ortamda, gölge olmadan ve çevresel ışık dağınık yansımasıyla oluşur.
  9. Ürünün algılama aralığı nesnenin hareket hızına, nesnenin boyutuna, ürünün kurulum yüksekliğine, kurulum açısına, kurulum ortamına bağlıdır.yansımanın malzemesi ve diğer faktörler.
  10. Özelliklerde verilen algılama mesafeleri, 165cm/65kg'lık açık bir iç ortamda testçiler tarafından elde edilen tipik değerlerdir.
  11. Sensörü, metal, cam, karışık duvarlar vb. gibi yüksek yoğunluklu nesnelerin yanına yerleştirmeyin, çünkü sensör yanlış tetiklenebilir.
  12. Farklı kurulum ortamlarında sensör parametrelerinin yeniden yapılandırılması gerekebilir. Lütfen yukarıdaki talimatlara başvurun veya üreticisiyle iletişime geçin.
