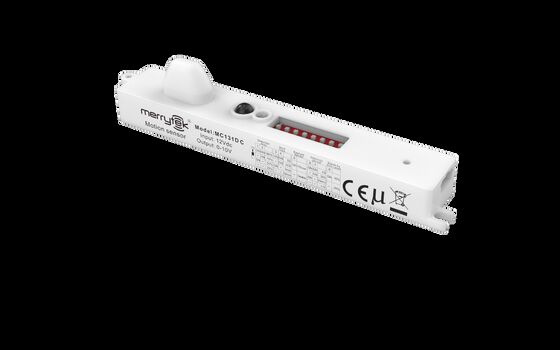

Tri-proof Işık Süper İnce Dim Edilebilir Hareket Sensörlü Koridor Fonksiyonlu, Otopark Kullanımı MC131D C/D

  • Tri-proof Light Super Thin Dimmable Motion Sensor With Corridor Function, Parking lot Use MC131D C/D
Menşe yeri Shenzhen, Çin
Marka adı Merrytek
Sertifika CE
Model numarası MC131D C, MC131D D
Min sipariş miktarı 100 adet
Fiyat Anlaşılabilir
Ambalaj bilgileri Balonlu torba + bölme + dış kutu (K=A)
Teslim süresi 1, Örnek ve küçük sipariş: Ödemenizi aldıktan sonra 5 iş günü içinde. 2, Toplu sipariş: mevduat aldı
Ödeme koşulları T/T
Yetenek temini 10000 adet/ay
Ürün ayrıntıları
Nominal gerilim 12 ± 1VDC Dalgalanma voltajı < 100mVp-p
Çalışma Frekansı 5.8GHz ±75MHz, ISM bandı Kurulum Yüksekliği 3m (Maksimum 5m)
Çalışma sıcaklığı Dahili: -25~60°C Ömür boyu 5 yıl garanti@ta
Vurgulamak

Düşürülebilir hareket sensörü üçlü ışık

,

Süper ince hareket sensörü koridor fonksiyonu

,

Park yeri ayarlanabilir hareket sensörü
Mesaj bırakın
Ürün Açıklaması
Tri-proof Işık Süper İnce Karartılabilir Hareket Sensörü Koridor Fonksiyonlu, Otopark Kullanımı
Ürün Özellikleri
  • Patentli Mini Kuplaj Dipol Anten
  • Uzun şerit gövde, minyatür anten tasarımı, gölgeleme yok
  • Ultra düşük RF güç çıkışı, insan sağlığına zararsız
  • Parametreleri ayarlamak için uzaktan kumanda ve DIP anahtarını destekler
  • Düşük yan dalga, metal ortama yüksek uyum
  • Sıcaklık, nem, gürültü, hava akışı, toz, ışık ve diğer ortamlardan etkilenmez
Teknik Parametreler
Giriş
Anma gerilimi 12 ± 1VDC
Çalışma akımı MC131D C: 20±2mA
MC131D D: 16±2mA
Dalgalanma gerilimi < 100mVp-p
Çıkış
Çıkış sinyali MC131D C: 0-10VDC karartma sinyali
MC131D D: PWM karartma sinyali
Gün Işığı Sensörü
Gün ışığı sensörü Gün ışığı önceliği
Algılama Parametreleri
Çalışma frekansı 5.8GHz ±75MHz, ISM bandı
İletim gücü 1mW Maks.
Algılama aralığı (yarıçap) Tavan montajı 3m yükseklik: r≥4m@0.3m/s, r≥2.5m@1m/s
Yatay montaj 2m yükseklik: r≥8m@0.3m/s, r≥4m@1m/s
Test koşulları: ürün %100 hassasiyete ayarlanmış, 60㎡ odada belirgin bir engel yok
Montaj yüksekliği 3m (5m Maks)
Ortam
Çalışma sıcaklığı Dahili: -25~60℃
Depolama sıcaklığı -40℃…80℃, nem ≤%85 (yoğuşmasız)
Sertifikasyon Standartları
Sertifikalı CE, RED (Beklemede)
Çevresel gereksinimler RoHS 2.0, Reach gereksinimlerine uyun
IP Derecesi IP20
Diğer Özellikler
Kablolama 3 pinli 2.0mm terminal
Montaj gereksinimleri Dahili montaj
Paketleme gereksinimleri Baloncuklu poşet + bölme + dış kutu (K=A)
Net ağırlık 13.5±2g
Ömür 5 Yıl Garanti
Model Seçimi
MC131D C MC131D D
0-10VDC karartma sinyali PWM karartma sinyali
Gün ışığı önceliği
Fonksiyon Açıklaması
Fonksiyon MC131D C, MC131D D
AÇIK/KAPALI fonksiyonu YOK
İki kademeli karartma fonksiyonu YOK
Üç kademeli karartma fonksiyonu Bekleme Süresi "5dk/10dk/30dk" olarak ayarlanabilir
Gün ışığı toplama YOK
Gün ışığı önceliği Bekleme Süresi "+∞" olarak ayarlanabilir
Ürün Diyagramları
Sensor dimensions and measurements diagram
Boyutlar
Sensor wiring diagram and functional connections
Kablolama ve Fonksiyon
Sensor installation method and positioning
Montaj Yöntemi
Sensor mounting configuration and placement
Montaj Yapılandırması
Sensor application setup and implementation
Uygulama Kurulumu
Not: Montaj yaparken, mikrodalga anten ile ışık panosu arasındaki mesafeye dikkat edin.
Varsayılan Ayarlar
  • Hassasiyet: %100
  • Bekleme süresi: 5s
  • Gün Işığı Sensörü: Devre Dışı
  • Bekleme süresi: 15dk
  • Bekleme Karartma Seviyesi: %0
Başlatma Süreci

Sensör ilk kez ışığı %100 parlaklıkta açacak ve 10 saniye sonra kapatacaktır. Başlatma süresi boyunca harici hareket algılama sinyali algılanmayacaktır.

Uygulama Yönergeleri
  • Sensör profesyonel bir elektrikçi tarafından monte edilmelidir. Montaj, kablolama, DIP anahtar ayarlarını değiştirme vb. işlemlerden önce lütfen gücü kesin.
  • Algılama mesafesi, hareketli nesne hızı, boyutu, montaj yüksekliği, açısı, ortamın açıklığı ve yansıtıcı malzemenin etkisindedir. Belirtilen değerler, açık iç ortamda 165cm/65kg test cihazı için tipiktir.
  • Tavan montajına kıyasla duvar montajı algılama mesafesini büyük ölçüde artırır. Duvar montajı için hassasiyeti azaltın veya ayarlar için üreticiyle iletişime geçin.
  • Farklı montaj ortamlarında sensör parametrelerinin yeniden yapılandırılması gerekebilir - talimatlara bakın veya üreticiyle iletişime geçin.
  • Yalnızca iç mekan kullanımı içindir - dış koşullar ve çevredeki hareketli nesneler yanlış tetiklemelere neden olabilir.
  • Maksimum montaj yüksekliği: 6 metre (optimal: 3 metre). Sensörler arasındaki minimum mesafe: 3 metre.
  • Metal ortamlar mikrodalga yansıması nedeniyle yanlış tetiklemelere neden olabilir - hassasiyeti azaltın veya teknik destek için iletişime geçin.
  • Yanlış tetiklemeleri önlemek için vantilatörler, DC motorlar, kanalizasyon boruları, hava çıkışları gibi hareketli sinyallerin yakınına montajdan kaçının.
  • Mikrodalgalar metali nüfuz edemez - kapalı/yarı kapalı metal lambalardan ve metal/cam engellerden kaçının.
  • Farklı PWM/0-10V sürücülerle performans değişebilir.
  • Kararlı çıkış voltajına, düşük dalgalanma katsayısına (25mA olan DC regüleli güç kaynağı kullanın.
  • Ürün özellikleri ve parametreleri önceden haber verilmeksizin optimize edilebilir.
