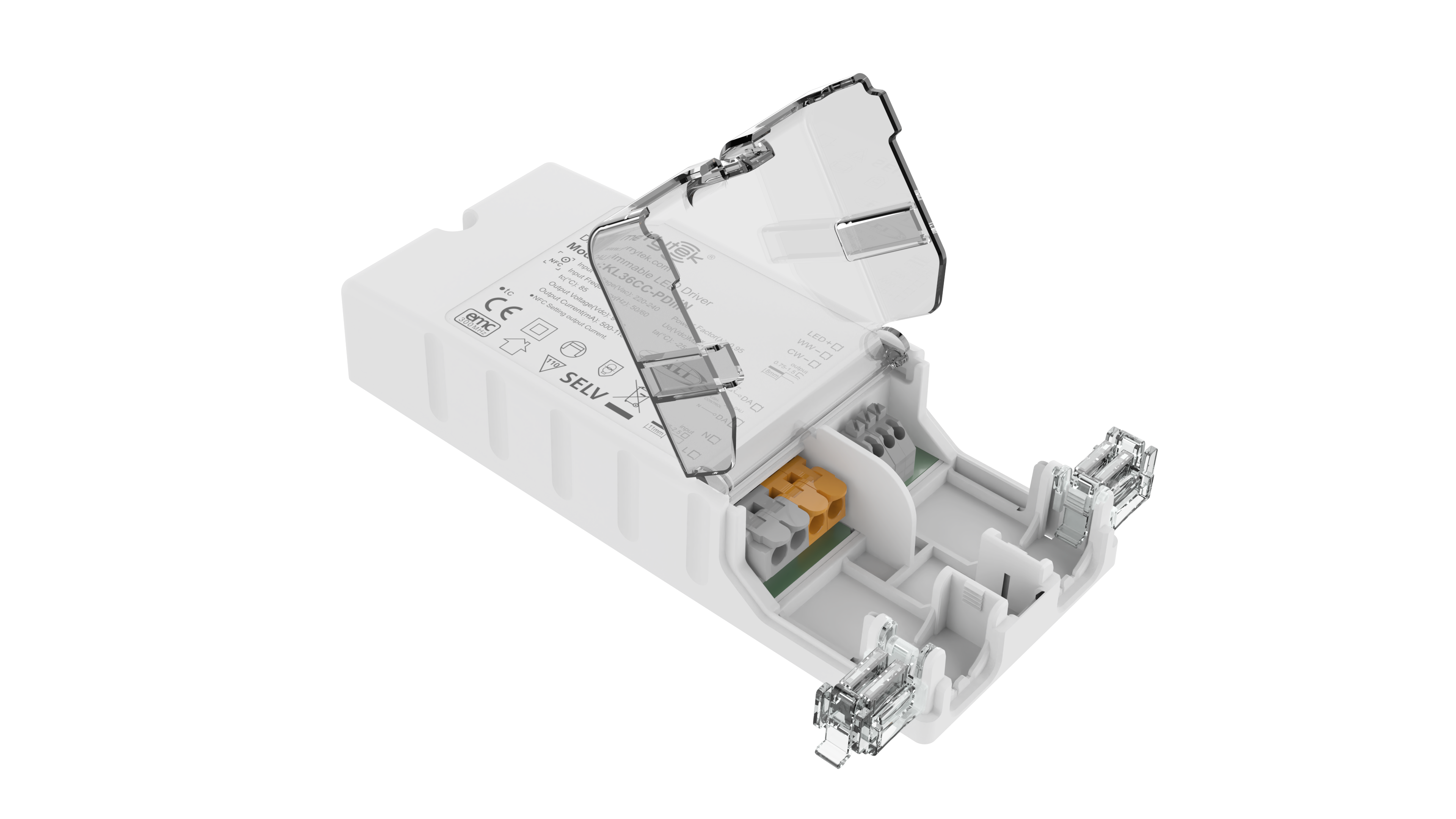

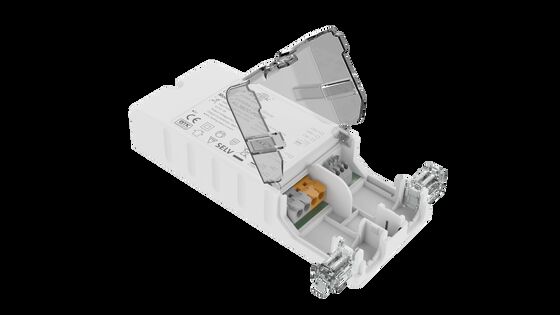

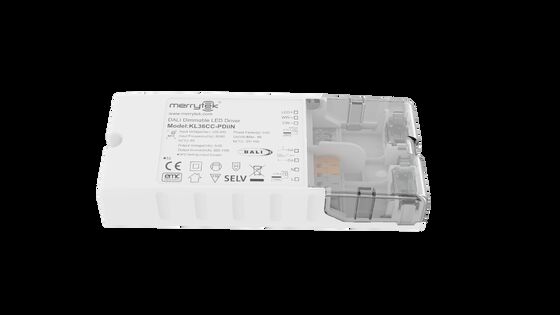

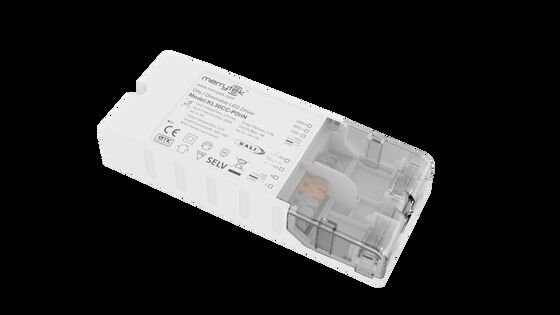

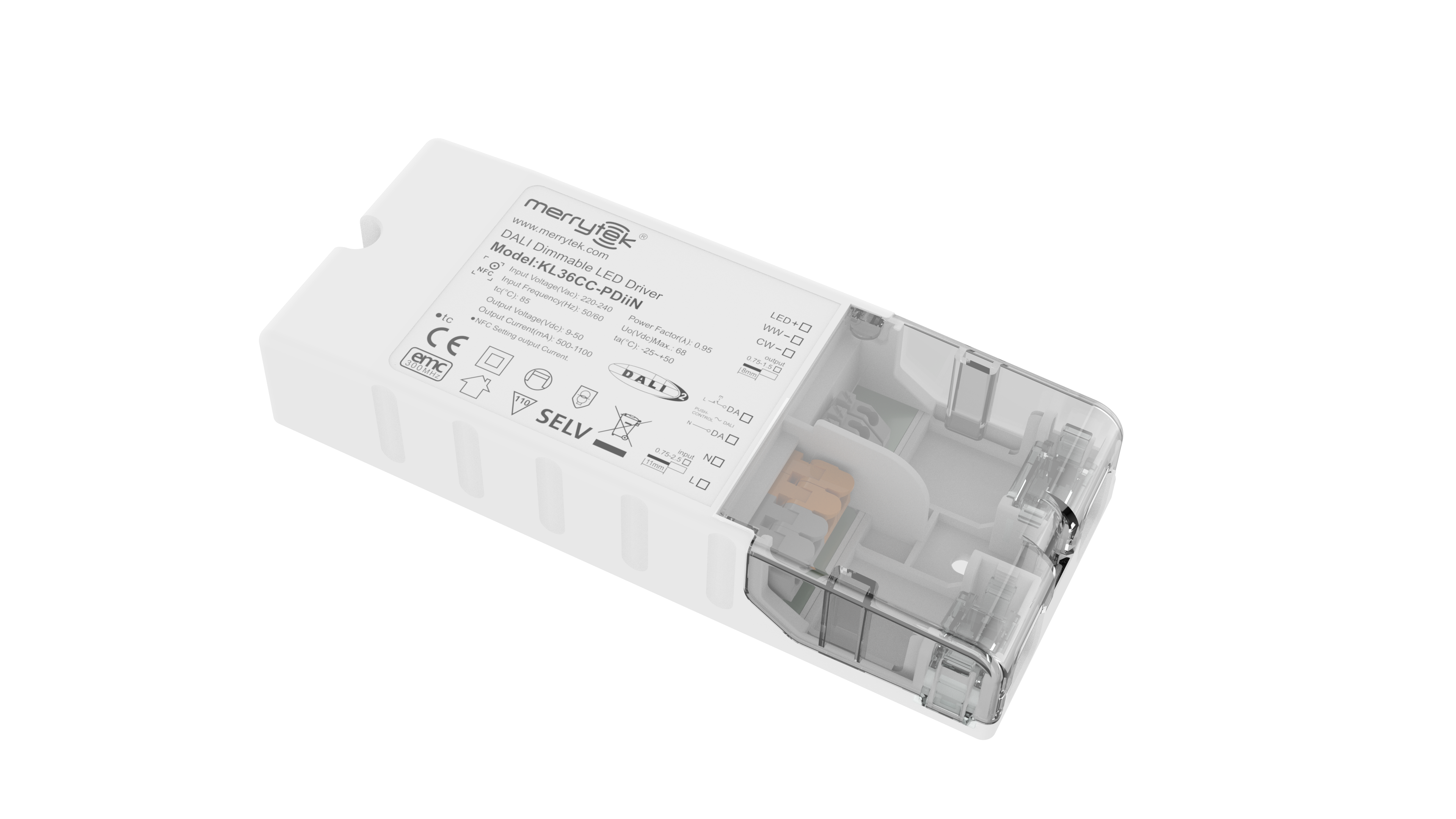

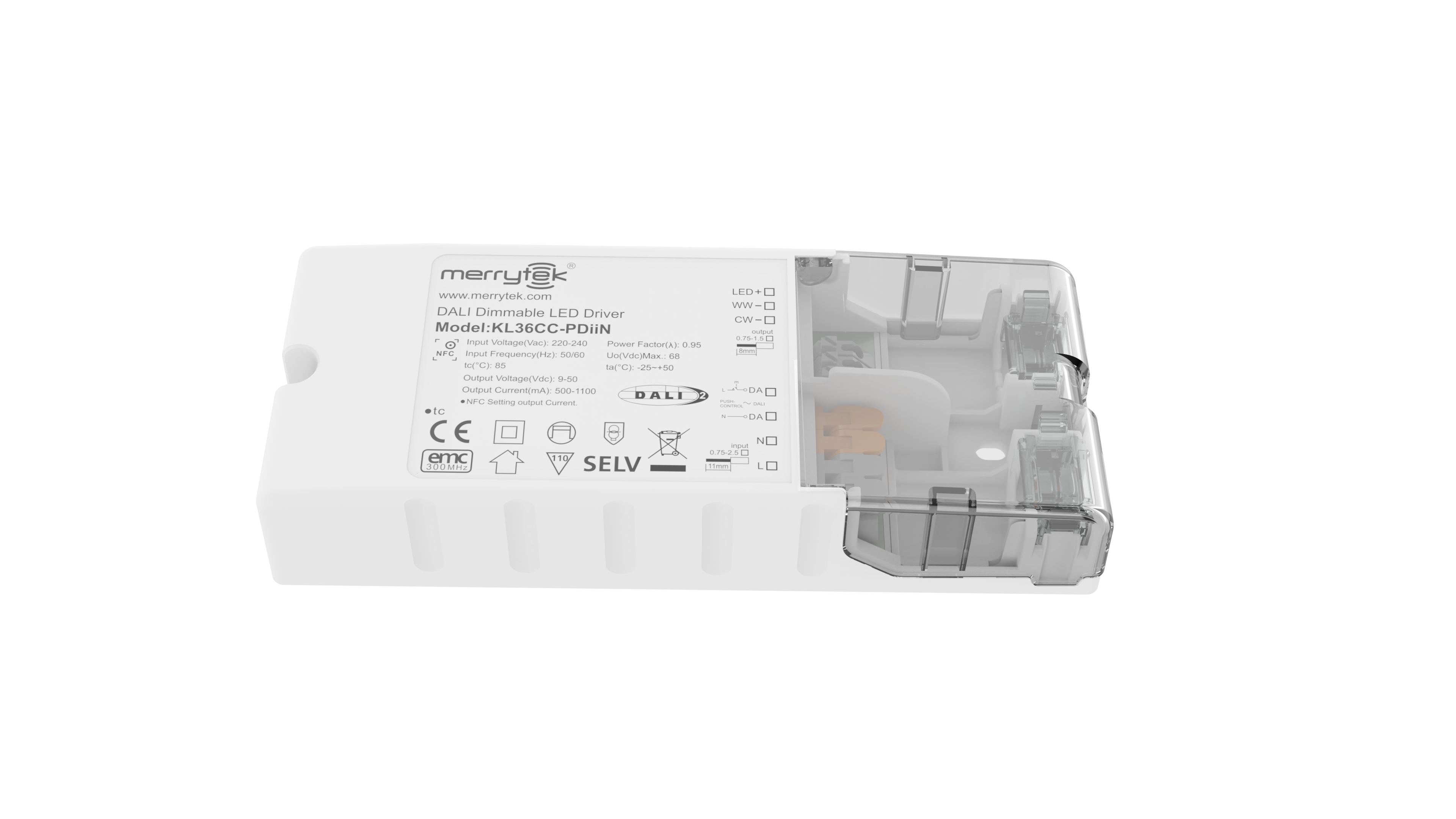

36W NFC programlanabilir DALI DT8 LED sürücüsü sabit akım 500ma ila 1100ma çıkış
| Menşe yeri | Shenzhen, Çin |
|---|---|
| Marka adı | Merrytek |
| Sertifika | CE |
| Model numarası | KL36CC-PDiiN |
| Min sipariş miktarı | 100 adet |
| Fiyat | Anlaşılabilir |
| Ambalaj bilgileri | beyaz kutu+ Talimatlar Fıçı Tahtası Dış Karton (K=A) |
| Teslim süresi | <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, Örnek ve |
| Ödeme koşulları | T/T |
| Yetenek temini | ayda 20.000 adet |
Ücretsiz numuneler ve kuponlar için bana ulaşın.
Naber:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Çalışma Gerilimi | 220-240Vac 50Hz /60Hz | Güç faktörü | ≥0,95 @230VAC （Tam yük） |
|---|---|---|---|
| Hazırda bekleme gücü | ≤0,5W（@230Vac） | Yeterlik | %88Maks. @230VAC （Tam yük） |
| Çalışma modu | DALI2 DT8 karartma ve PUSH karartma | Kurulum boyutu | 154*63*28mm |
| Garanti | 5 yıl | Çıktı sabit akımı | 500-1100mA |
| Vurgulamak | 36W DALI DT8 LED sürücüsü,NFC programlanabilir LED sürücü,Sürekli akım LED sürücüsü 500ma |
||
Ürün Açıklaması
36W NFC Programlanabilir DALI DT8 LED Sürücü
Sabit akım 500mA ila 1100mA çıkış
Ürün Özellikleri
- Tüm karartma aralığı için yanıp sönmez
- Bekleme gücü 0.5W'den az
- Baskı düğmesi ile birincil karartma
- Kablosuz programlama için NFC teknolojisi
- Dahili DALI arayüzü DT8
- Merkezi olarak beslenen DC acil operasyonu DT19
- CLO tazminatı
- Koruma: kısa devre / aşırı sıcaklık / aşırı gerilim
- Yüksek ortam sıcaklığı için akımın azalması
- Hafıza fonksiyonu ile hafifleştir
- 5 yıllık garanti
Teknik parametreler
Girdi Özellikleri
| Çalışma Voltajı | 198-264Vac 50Hz/60Hz |
| Adlık Giriş Voltajı | 220-240Vac 50Hz/60Hz |
| DC giriş voltaj aralığı | 200-240Vdc |
| Girdi akımı | 0.19A Max. |
| Girdi Girdi Akımı | <15A (Yarı akım atış genişliği 100μs) @230Vac |
| Güç faktörü (@230V 100% yük) | ≥ 0.95 |
| Toplam Harmonik Bozulma | Tipik: %15 (@230Vac, %100 yük) |
| Bekleme gücü | DALI kapandığında ≤ 0,5W (@230Vac) |
| Verimlilik (@230Vac, %100 yük) | En fazla yüzde 88. |
| Kablolama Yöntemi | Tel kesimi: 0.75-2.5mm2 |
Çıktı Özellikleri
| Çalışma Modu | Sabit akım |
| Yük Türü | LED |
| Ripple Gereksinimleri | Parlama değeri: tüm karartma aralığı için% 5'ten az |
| Başlama Zamanı | < 1s (@ 230Vac); < 0.5s (@ 200Vdc) |
| Sıkıntısız çıkış voltajı | 68 V DC Max. |
| Yük çıkış voltaj aralığı | 9-50V DC |
| Tam yük çıkış gücü | 36W maksimum. |
| Yük çıkış akımı | 500-1100mA |
| Sabit Akım Doğruluğu | ±5% |
| Kablolama Yöntemi | Tel kesimi: 0.75-1.5mm2 |
Kontrol Yöntemi
| Birincil PUSH Hafifleştirme | Birincil PUSH karartma (En fazla kurşun tel uzunluğu: 20m) |
| DALI Hafifleştirme | DALI karartma (Max. lead length: 300m) |
| Karanlıklandırma aralığı | Birincil PUSH ve DALI karartma: 0%-100% |
Koruma Gereksinimleri
| Sıcaklık Koruması Üzerine Çıkış | Evet, kendi kendine iyileşme fonksiyonu olmadan (Soruşturulabilir) |
| Çıkış kısa devre koruması | Evet, kendi kendine iyileşme fonksiyonu ile (Soruşturulabilir) |
Çalışma ortamı
| Çalışma sıcaklığı/nemliği | -25°C~50°C Nem: 85% (Kondansif olmayan) |
| Depolama sıcaklığı/nemliği | -40°C~80°C, Nem: 85% (Kondansif olmayan) |
| Max. Evren ısısı (Tc) | 85°C |
Güvenlik ve EMC
| EMC standardı | EN55015 EN61547 EN61000-3-2 |
| DALI Protokol Standartı | IEC62386-101 / 102 / 207 DT6 / 209 DT8 / 220 DT19 / 251 / 252 / 253 |
| Güvenlik standardı | EN61347-1 EN61347-2-13 |
| Sertifikasyon | CE, CB, ENEC |
| Voltajı Dayan | 3750Vac, 5mA, 60s (Giriş "L N" - Çıkış "SEC") |
Diğer Özellikler
| Korunma Dereceleri | IP20 |
| Koruma Türü | Sınıf II |
| Kurulum Türü | Bağımsız tesis |
| Boyut | 154x63x28mm |
| Karartma Hafıza Fonksiyonu | Evet, PUSH hafıza kesintisi |
| PUSH Karanlıklandırma Senkronizasyonu | Paralel: en fazla 15 ünite. |
| Paketleme Gereksinimleri | PE torbası + kraft kutusu + kılavuz + bölme + dış kutu (K=A) |
| Ağırlık | 179.5±5g |
| Yaşam | 5 yıl @Ta tam yük |
Not: Belirtilmedikçe tüm parametreler 230Vac giriş voltajında ve 25 derecelik bir ortamda test edilir.
Boyutları
Kablolama Şemaları
Kanal Modu: 2 kanal için 1 adres (209 DT8); 2 kanal için 2 adres (207 DT6); 2 kanal için 1 adres (207 DT6)
Şekil A: PUSH Dimming (Paralel)
Şekil C: DALI Hafifleştirme
Kanal Modu: 1 kanal için 1 adres (207 DT6)
Şekil D: PUSH Dimming (Paralel)
Şekil F: DALI Hafifleştirme
Düşürme ve karartma eğrileri
Karanlık eğrisi
Mevcut Uyumlu Voltaj
| Akım (mA) | Pomax (W) | Çıkış (V) |
|---|---|---|
| 500 | 25.0 | 9 ¢50 |
| 550 | 27.5 | 9 ¢50 |
| 600 | 30.0 | 9 ¢50 |
| 650 | 32.5 | 9 ¢50 |
| 700 | 35.0 | 9 ¢50 |
| 750 | 36.0 | 9 ¢ 48 |
| 800 | 36.0 | 9 ¢45 |
| 850 | 35.7 | 9 ¢42 |
| 900 | 36.0 | 9 ¢40 |
| 950 | 36.1 | 9 ¢ 38 |
| 1000 | 36.0 | 9 ¢36 |
| 1050 | 35.7 | 9 ¢ 34 |
| 1100 | 36.3 | 9 ¢33 |
Tipik akım veri kümeleri, LED armatür modellerini seçerken referans olarak kullanılır. Daha fazla akım seviyeleri 1mA adımlarında ayarlanabilir bir mobil APP kullanarak NFC tarafından ayarlanabilir.
Merrytek NFC App'i indirmek için kodu tarayın.
Aç/Kapat ve Hafifleştirme İşleminin Açıklaması
- A.LED sürücüsünü açmak veya kapatmak için PUSH düğmesine (0.1s-1s) kısa basın.
- B.Hafifleştirme: 2-100% aralığında hafifleştirme veya aydınlatma elde etmek için PUSH düğmesine (1s-8s) basıp tutun.
- C.Renk sıcaklığını ayarlamak: PUSH ile ışıkları kapatın, sonra basın ve tutun, mevcut parlaklıktan renk sıcaklığını ayarlayın.Renk ayarlama modundan çıkmak için 5 saniye boyunca işlem yok.
- D.Hafıza: PUSH karartması, karartma hafıza fonksiyonuna sahiptir.
- E.Sıfırlama senkronizasyonu: Aynı PUSH anahtarına bağlı güç kaynakları, 15 saniyeden uzun süre basıp tutarak senkronize edilebilir.
- - F.DALI karartma modu: 0-100% aralığında DALI makinesinden karartma için DALI sistemine bağlanın.
Önemli Notlar
- Giriş gücünü açmadan önce LED sürücüsü yükle bağlanmalıdır; aksi takdirde LED sürücüsü hasar görebilir.
- LED sürücüsü girişini kapattıktan sonra, çıkışta yaklaşık 3 dakika boyunca muhafaza edilebilen bir geri kalan voltaj olacaktır.
- NFC ile parametreleri ayarlamadan önce, lütfen sürücünün kapandığından emin olun.
