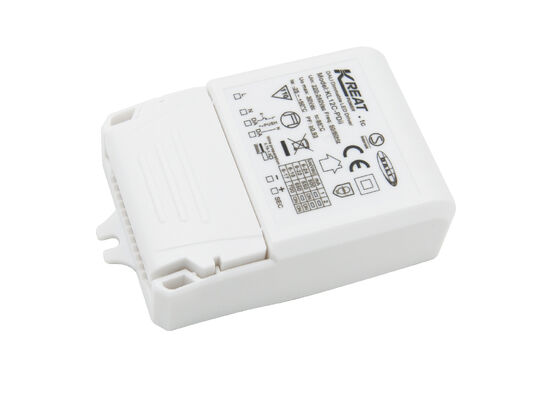

DALI2 DT6 150-500mA 12W Karartılabilir LED Sürücü, NFC Programlanabilir LED Spot Işık İçin

  • DALI2 DT6 150-500mA 12W Dimmable LED Driver For Led downlight With NFC Programming
Menşe yeri Shenzhen, Çin
Marka adı Merrytek
Sertifika CE
Model numarası KL12C-PDiiN
Min sipariş miktarı 100 adet
Fiyat Anlaşılabilir
Ambalaj bilgileri beyaz kutu+ Talimatlar Fıçı Tahtası Dış Karton (K=A)
Teslim süresi 1, Örnek ve küçük sipariş: Ödemenizi aldıktan sonra 5 iş günü içinde. 2, Toplu sipariş: mevduat aldı
Ödeme koşulları T/T
Yetenek temini ayda 20.000 adet
Ürün ayrıntıları
Çalışma Gerilimi 220-240Vac 50Hz /60Hz Güç faktörü ≥0.9c @230VAC （Tam Yük）
Bekleme Gücü ≤0,5W（@230Vac） Yeterlik 83%Max. %83Maks. @230VAC （Full load） @230VAC （Tam yük）
Çalışma modu Dali2 karartma ve basma karartma Kurulum boyutu 88*52*25,5 mm
Garanti 5 Yıl Çıktı sabit akımı 150-500mA
Vurgulamak

DALI2 karartılabilir LED sürücü 12W

,

NFC programlanabilir LED spot ışık sürücüsü

,

150-500mA DALI2.0 LED sürücü
Mesaj bırakın
Ürün Açıklaması
DALI2 DT6 150-500mA NFC Programlamasıyla LED Alt Işık için 12W Düşükleştirilebilir LED Sürücü
Ürün Genel Görünümü

DALI2 DT6 150-500mA NFC programlaması ile LED aşağı ışık için 12W ayarlanabilir LED sürücüsü

Ürün Özellikleri
  • Tüm karartma aralığı için yanıp sönmez
  • Bekleme gücü 0.5W'den az
  • Baskı düğmesi ile birincil karartma
  • Kablosuz programlama için NFC teknolojisi
  • Dahili DALI arayüzü DT6
  • Merkezi olarak beslenen DC acil operasyonu DT19
  • CLO tazminatı
  • Koruma: kısa devre / aşırı sıcaklık / aşırı gerilim
  • Yüksek ortam sıcaklığı için akımın azalması
  • Hafıza fonksiyonu ile hafifleştir
  • 5 yıllık garanti
Teknik parametreler
Mikroseri: KL12C-PDiiN
Girdi Özellikleri
Çalışma Voltajı 198-264Vac 50Hz/60Hz
Adlık Giriş Voltajı 220-240Vac 50Hz/60Hz
DC Giriş Voltaj aralığı 200-240Vdc
Girdi akımı 0.07A Max.
Girdi Girdi Akımı <15A (Yarı akım atış genişliği 100μs) @230Vac
Güç faktörü (@230V 100% yük) ≥ 0.9C
Toplam Harmonik Bozulma Tipik: %15 (@230Vac, %100 yük)
Bekleme gücü ≤0.5W (@PUSH veya DALI kapandığında 230Vac)
Verimlilik (@230Vac, %100 yük) % 83
Kablolama Yöntemi 0.75-1.5mm2
Çıktı Özellikleri
Çalışma modu Sabit akım
Yük türü LED
Ripple gereksinimleri Parlama değeri: tüm karartma aralığı için% 5'ten az
Başlama saati < 1s (@ 230Vac); < 0.5s (@ 200Vdc)
Sıkıntısız çıkış voltajı 55 V DC Max.
Yük çıkış voltaj aralığı 3-40V DC
Tam yük çıkış gücü 12W
Yük çıkış akımı 150-500mA
Sabit akım/gerilim Kesinlik Sabit Akım Doğruluğu ±5%
Kablolama yöntemi İtme ucu, tel çapraz kesimi: 0.75-1.5mm2
Kontrol Yöntemi
Birincil PUSH Hafifleştirme Birincil PUSH karartma (Max. lead length: 20M)
Karanlıklandırma aralığı Birincil PUSH ve DALI karartma: 0%-100%
DALI Hafifleştirme DALI karartma (En fazla kurşun uzunluğu: 300 m)
Koruma ve Çevre
Sıcaklık koruması üzerinden çıkış Evet, kendi kendine iyileşme fonksiyonu olmadan (Soruşturulabilir)
Çıktı kısa devre koruması Evet, kendi kendine iyileşme fonksiyonu ile (Soruşturulabilir)
Çalışma sıcaklığı/nemliği -25°C~50°C Nem: 85% (Kondansif olmayan)
Depolama sıcaklığı/nemliği -40°C~80°C, Nem: 10%-95%
Max. durum sıcaklığı (Tc) 85°C
Güvenlik ve Sertifikalar
EMC standardı EN55015 EN61547 EN61000-3-2
DALI protokol standardı IEC62386-102, IEC62386-207 DT6 / 251 / 252 / 253 IEC62386-220 DT19
Güvenlik standardı EN61347-1 EN61347-2-13
Sertifikasyon CE, CB, ENEC, SAA
Voltajı kaldırın 3750Vac, 5mA, 60s (Giriş "L N" - Çıkış "SEC")
Fiziksel Özellikler
Koruma dereceleri IP20
Koruma türü Sınıf II
Kurulum türü Bağımsız tesis
Boyutlar (kırpma ile) 88×52×25.5 mm
Karartma bellek fonksiyonu Evet, PUSH hafıza kesintisi
PUSH karartma senkronizasyonu Paralel: en fazla 15 ünite.
Paketleme talebi PE torbası + talimat + kraft kutusu + karton + dış karton (K=A)
Ağırlık (Crimping dahil) 80.2±5g
Yaşam 5 yıl @Ta tam yük
Not: Belirtilmedikçe tüm parametreler 230Vac giriş voltajında ve 25 derecelik bir ortamda test edilir.
Boyutları
DALI2 DT6 150-500mA 12W Karartılabilir LED Sürücü, NFC Programlanabilir LED Spot Işık İçin 0
Kablolama Şemaları
DALI2 DT6 150-500mA 12W Karartılabilir LED Sürücü, NFC Programlanabilir LED Spot Işık İçin 1
Şekil.
DALI2 DT6 150-500mA 12W Karartılabilir LED Sürücü, NFC Programlanabilir LED Spot Işık İçin 2
Şekil B. Baskı Sıvılandırma
Düşürme ve karartma eğrileri
DALI2 DT6 150-500mA 12W Karartılabilir LED Sürücü, NFC Programlanabilir LED Spot Işık İçin 3 DALI2 DT6 150-500mA 12W Karartılabilir LED Sürücü, NFC Programlanabilir LED Spot Işık İçin 4
Mevcut Uyumlu Voltaj
Akım (mA) Pomax (W) Çıkış (V)
150 6.0 3 ~ 40
200 8.0 3 ~ 40
250 10.0 3 ~ 40
300 12.0 3 ~ 40
350 12.3 3 ~ 35
400 12.0 3 ~ 30
450 12.2 3 ~ 27
500 12.0 3 ~ 24

Tipik akım veri kümeleri, LED armatür modellerini seçerken referans olarak kullanılır. Daha fazla akım seviyeleri 1mA adımlarında ayarlanabilir bir mobil APP kullanarak NFC tarafından ayarlanabilir.

DALI2 DT6 150-500mA 12W Karartılabilir LED Sürücü, NFC Programlanabilir LED Spot Işık İçin 5
Merrytek NFC App'i indirmek için kodu tarayın.
Uygulama talimatları
  • Açık / Kapalı:PUSH düğmesine (0.1s-1s) kısa basın, LED sürücüsü açılır veya kapatılır.
  • Sadelik:PUSH düğmesine (1s-8s) basın ve tutun. LED sürücüsü 1-100% bir dimming aralığı ile karartma, parlaklık veya her ikisini de elde edebilir.
  • Hafıza:PUSH karartma, karartma bellek fonksiyonuna sahiptir.
  • Sınırlandırma sinkronizasyonu:Aynı PUSH düğmesine bağlı güç, PUSH düğmesine 15 saniyeden uzun süre basarak ve tutarak senkronize edilebilir.
  • DALI karartma modu:Güç kaynağını DALI sistemine bağlayın ve DALI makinesinden karartılabilir.
Önemli Güvenlik Notları
  1. Giriş gücünü açmadan önce LED sürücüsü yükle bağlanmalıdır; aksi takdirde LED sürücüsü hasar görebilir.
  2. LED sürücüsü girişini kapattıktan sonra, çıkışta yaklaşık 3 dakika boyunca muhafaza edilebilen bir geri kalan voltaj olacaktır.
  3. NFC ile parametreleri ayarlamadan önce, lütfen sürücünün kapatıldığına emin olun.
