Tüm ürünler
İlgili kişi : June Zhao

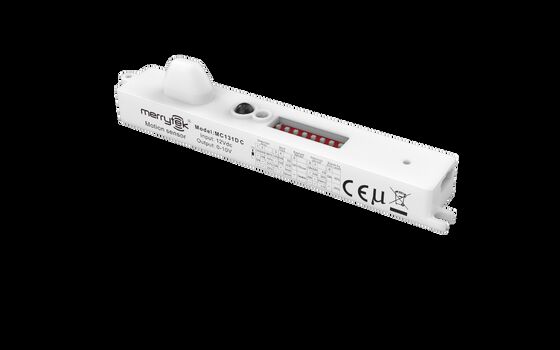

Koridor fonksiyonu ile üç kanatlı ışık süper ince hafifletilebilir hareket sensörü, otopark kullanımı

  • Tri-proof Light Super Thin Dimmable Motion Sensor With Corridor Function, Parking lot Use
Menşe yeri Shenzhen, Çin
Marka adı Merrytek
Sertifika CE
Model numarası MC131D C, MC131D D
Min sipariş miktarı 100 adet
Fiyat Anlaşılabilir
Ambalaj bilgileri Balonlu torba + bölme + dış kutu (K=A)
Teslim süresi 1, Örnek ve küçük sipariş: Ödemenizi aldıktan sonra 5 iş günü içinde. 2, Toplu sipariş: mevduat aldı
Ödeme koşulları T/T
Yetenek temini 10000 adet/ay
Ürün ayrıntıları
Nominal Gerilim 12 ± 1VDC Dalgalanma voltajı < 100mVp-p
Çalışma Frekansı 5.8GHz ±75MHz, ISM bandı Kurulum Yüksekliği 3m (Maksimum 5m)
Çalışma Sıcaklığı Dahili: -25~60°C Ömür boyu 5 yıl garanti@ta
Vurgulamak

Düşürülebilir hareket sensörü üçlü ışık

,

Süper ince hareket sensörü koridor fonksiyonu

,

Park yeri ayarlanabilir hareket sensörü
Mesaj bırakın
Ürün Açıklaması
Koridor fonksiyonu ile üç kanatlı ışık süper ince hafifletilebilir hareket sensörü, otopark kullanımı
Ürün Özellikleri
  • Patentli Mini Koplama Dipolar Anten
  • Uzun şerit kabuğu, minyatür anten tasarımı, gölgelik yok
  • Ultra düşük RF güç çıkışı, insan sağlığı için zararsız
  • Parametreleri ayarlamak için uzaktan kumanda ve DIP düğmesini destekle
  • Düşük yan dalga, metal ortamına yüksek uyarlanabilirlik
  • Sıcaklık, nem, gürültü, hava akışı, toz, ışık ve diğer ortamlardan etkilenmez
Teknik parametreler
Giriş
İsimlendirilmiş voltaj 12 ± 1VDC
Çalışma akımı MC131D C: 20±2mA
MC131D D: 16±2mA
Dalgalanma voltajı < 100mVp-p
Çıkış
Çıkış sinyali MC131D C: 0-10VDC karartma sinyali
MC131D D: PWM karartma sinyali
Gün ışığı sensörü
Gün ışığı sensörü Gün ışığı önceliği
Algılama parametreleri
Çalışma sıklığı 5.8GHz ±75MHz, ISM bandı
Aktarım gücü 1mW maksimum.
Bulma aralığı (yarıçap) Tavan kurulumunun yüksekliği 3m: r≥4m@0.3m/s, r≥2.5m@1m/s
2m yükseklikte yatay kurulum: r≥8m@0.3m/s, r≥4m@1m/s
Test koşulları: ürün %100 hassasiyetle ayarlanmıştır, 60m2 odada açık bir tıkanıklık yoktur.
Kurulum yüksekliği 3m (5m en fazla)
Çevre
Çalışma sıcaklığı Dahili: -25~60°C
Depolama sıcaklığı -40°C...80°C, nem ≤85% (kondensasyon olmayan)
Sertifikasyon Standartları
Sertifikalı CE, RED (Bekleniyor)
Çevre gereksinimleri RoHS 2'ye uygun.0Uçuş alanı gereksinimleri
IP derecelendirme IP20
Diğer Özellikler
Kablolama 3pin 2.0mm terminal
Kurulum gereksinimleri Dahili kurulum
Paketleme Gereksinimleri Balonlu torba + bölme + dış kutu (K=A)
Net ağırlık 13.5±2g
Yaşam süresi 5 Yıllık Garanti
Model Seçimi
MC131D C MC131D D
0-10VDC sönükleme sinyali PWM karartma sinyali
Gün ışığı önceliği
Fonksiyon Açıklaması
Görev MC131D C, MC131D D
Aç/Kapat fonksiyonu N/A
İki basamaklı karartma fonksiyonu N/A
Üç basamaklı karartma fonksiyonu Bekleme süresi "5min/10min/30min" olarak ayarlanır.
Gündüz hasadı N/A
Gün ışığı önceliği Bekleme süresi "+∞" olarak ayarlanır.
Ürün Şemaları
Koridor fonksiyonu ile üç kanatlı ışık süper ince hafifletilebilir hareket sensörü, otopark kullanımı 0
Boyutları
Koridor fonksiyonu ile üç kanatlı ışık süper ince hafifletilebilir hareket sensörü, otopark kullanımı 1
Kablolama ve fonksiyon
Koridor fonksiyonu ile üç kanatlı ışık süper ince hafifletilebilir hareket sensörü, otopark kullanımı 2
Kurulum Yöntemi
Koridor fonksiyonu ile üç kanatlı ışık süper ince hafifletilebilir hareket sensörü, otopark kullanımı 3
Montaj Yapısı
Koridor fonksiyonu ile üç kanatlı ışık süper ince hafifletilebilir hareket sensörü, otopark kullanımı 4
Uygulama Kurulumları
İletişim:Kurulum yaparken, lütfen mikrodalga anten ve ışık panosu arasındaki mesafeye dikkat edin.
Öntanımlı Ayarlar
  • Duyarlılık: %100
  • Bekleme süresi: 5 saniye
  • Gün ışığı algılayıcı: Etkisizleştir
  • Bekleme süresi: 15 dakika
  • Bekleme Sıvısı: 0%
Başlatma Süreci

Algılayıcı ilk kez ışığı %100 parlaklıkta açacak ve 10 saniye sonra kapatacak. Başlatma dönemi boyunca hiçbir dış hareket algılama sinyali algılanmayacak.

Uygulama Kılavuzları
  • Sensör profesyonel bir elektrikçi tarafından kurulmalıdır. Lütfen kurulum, kablolama, DIP düğmesinin ayarlarını değiştirmeden önce gücü kesin.
  • Algılama mesafesi hareket eden nesnenin hızı, boyutu, kurulum yüksekliği, açısı, çevrenin açıklığı ve yansıtıcı malzemeden etkilenir.Özellik değerleri açık kapalı ortamda 165cm/65kg test için tipiktir..
  • Duvar montajı, tavan montajına kıyasla algılama mesafesini büyük ölçüde artırır.
  • Sensör parametrelerinin farklı kurulum ortamlarında yeniden yapılandırılması gerekebilir - talimatlara başvurun veya üreticisiyle iletişime geçin.
  • Sadece iç mekanlarda kullanılabilir - dış mekan koşulları ve çevredeki hareketli nesneler yanlış tetiklemeye neden olabilir.
  • Maksimum kurulum yüksekliği: 6 metre (optimal: 3 metre). Sensörler arasındaki minimum mesafe: 3 metre.
  • Metal ortamlar, mikrodalga yansıması nedeniyle yanlış tetiklemeye neden olabilir - hassasiyeti azaltır veya teknik destek için temas eder.
  • Yanlış tetiklenmesini önlemek için fanlar, DC motorlar, kanalizasyon boruları, hava çıkışları gibi hareketli sinyallerin yakınında kurulmaktan kaçının.
  • Mikrodalgalar metalle nüfuz edemez - kapalı / yarı kapalı metal lambalardan ve metal / cam engellerden kaçının.
  • Performans farklı PWM/0-10V sürücüleri ile değişebilir.
  • Istikrarlı çıkış voltajı, düşük dalgalanma katsayısı (< 100mV) ve yük akımı > 25mA ile DC düzenlenmiş güç kaynağı kullanın.
  • Ürün özellikleri ve parametreleri önceden bildirim olmadan optimize edilebilir.
