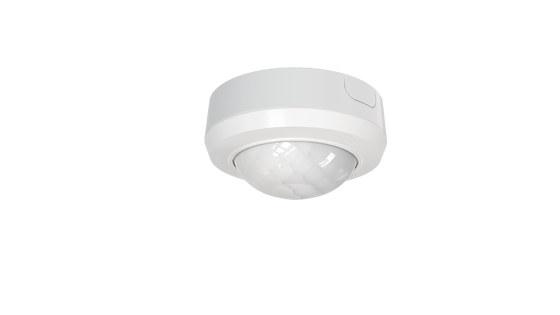

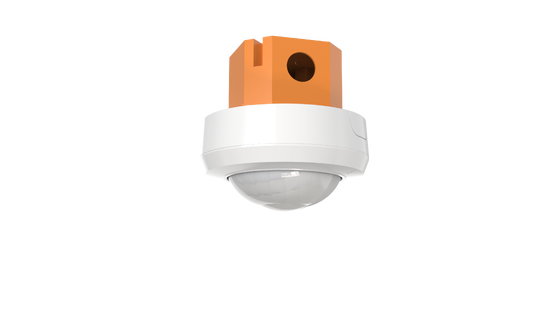

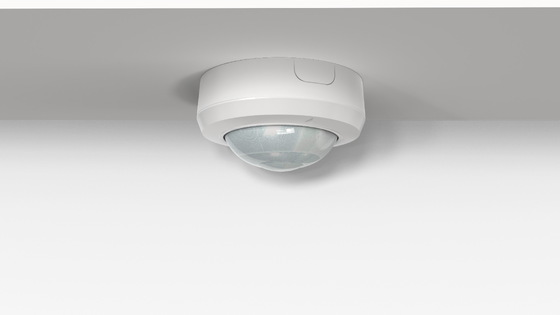

Maksimum montaj yüksekliği 30 m'ye kadar PIR Yüksek Körfez 360° Sensör Yüksek Körfez PIR dedektörleri
| Menşe yeri | Çin |
|---|---|
| Marka adı | Merrytek |
| Sertifika | CE |
| Model numarası | MSA250S IR |
| Min sipariş miktarı | 100 adet |
| Fiyat | Anlaşılabilir |
| Ambalaj bilgileri | Beyaz kutu+ Beyaz kutu etiketleri+ Fıçı tahtası+ Karton(K=A) |
| Teslim süresi | 1, Örnek ve Küçük Sipariş: Ödemenizi aldıktan sonra 5 iş günü içinde. 2, Dökme Sipariş: Depozito ald |
| Ödeme koşulları | T/T |
| Yetenek temini | 10,000pcs aylık |
Ürün ayrıntıları
| Giriş Gerilimi | 220-240VAC | Çalışma akımı | En fazla 20mA. |
|---|---|---|---|
| Güç Tüketimi | ≤0,5W | İşlev | AÇMA/KAPAMA işlevi |
| Yük Kapasitesi | 2000W (Endüktif) | Montaj Yüksekliği | 30 dakika |
| Kurulum | Yüzey montajı | IP Derecelendirmesi | IP54 |
| Vurgulamak | PIR hareket sensörü yüksek bay,360° PIR dedektörü 30m menzil,garanti ile yüksek bay PIR sensörü |
||
Ürün Açıklaması
MSA250S IR High Bay PIR Hareket Sensörü
Gün ışığı algılama fonksiyonuna sahip profesyonel yüksek montajlı PIR hareket sensörü, 360° algılama kapsamıyla 30 metreye kadar yükseklikte montaj için tasarlanmıştır.
Ürün Genel Görünümü
MSA250S IR, Merrytek'in özel süper yüksek lens teknolojisine sahip yüksek performanslı bir PIR hareket sensörüdür. 3-30m yükseklikte kurulduğunda, maksimum 30m çaplı algılama kapsamına ulaşır.Gelişmiş yazılım algoritmaları ile birlikte, akıllı aydınlatma uygulamalarını tetiklemek için çeşitli endüstriyel senaryolarda insan hareketlerini doğru bir şekilde algılar.
Temel Özellikler
- Gün ışığı sensörü işlevselliği ile PIR hareket algılama
- Tek kanal ON/OFF çıkışı ile doğru hareket algılama
- Bulma alanı, bekleme süresi ve gündüz ışığı eşiği, dönme düğmesi veya uzaktan kumanda ile ayarlanabilir
- Maksimum algılama aralığı: 10 metre yüksekliğinde çapı 30-36m / 30 metre yüksekliğinde çapı 6-10m
- 26En fazla yükleme kapasitesine sahip bir röle: 2000W dirençli ve 1200W endüktif
- 2kV artış gücü koruması
- Yüzey montajı tesisi
- Lobide, depoda ve endüstriyel hareket algılama uygulamaları için idealdir
Teknik özellikler
| Girdi/çıkış parametreleri | ||
|---|---|---|
| Giriş voltajı | 220-240V AC | |
| İsimlendirilmiş voltaj | 230V AC | |
| Çalışma akımı | En fazla 20mA | |
| Güç tüketimi | ≤0.5W @230V AC | |
| Çıkış sinyali | Açık / Kapalı | |
| Maksimum dalgalanma voltajı | 2KV (L/N, EN61000-4-5) | |
| Maksimum dalgalanma akımı | 75A (50% Ipeak, ikincisi =500us, 230Vac tam yük, soğuk başlangıç) | |
| Maksimum yükleme | 2000W direnç yükü ve 1200W endüktif yük @ 230Vac | |
| Sensör parametreleri | ||
|---|---|---|
| Görev | PIR hareket algılama + gündüz ışığı sensörü | |
| Bulma Alanı | Rotasyon anahtarı/MH10 uzaktan ayarlama: %100/75%/50%/25% | |
| Bekleme Zamanı | Dönüştürme anahtarı/MH10 uzaktan ayarlama: Test 2s/30s/1min/5min/10min/30min | |
| Gün ışığı sensörü | Dönüş düğmesi/MH10 uzaktan ayar: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Kapatılabilir | |
| Radius algılama aralığı (100% aralığı) | 15-18m @ 25°C 10m montaj yüksekliğine göre (tangensiel hareket) 3-5m @ 25°C 3m montaj yüksekliğine dayanarak (tangensiel hareket) |
|
| Gün ışığı önceliği | 50lux açma / 300lux kapatma 200lux açma / 600lux kapatma | |
| Uzaktan kumanda | Mümkün (MH10 uzaktan kumanda) | |
| Montaj yüksekliği | 3-30m (tipik değer: 10m) | |
| Uygulama ortamı | ||
|---|---|---|
| Kurulum | Yüzey montajı | |
| Çalışma sıcaklığı | -25°C'den +50°C'ye kadar (görme aralığı sıcaklığa göre değişebilir) | |
| Depolama sıcaklığı | -25°C'den +50°C'ye kadar, nem %60'a kadar (kondansiyonsuz) | |
| Kablolama standardı | Tel çapı: 0.2-2.5mm2, Tel çıkartma uzunluğu: 5-8mm | |
| Garanti | 5 yıl (iç mekan uygulamaları) | |
| Sertifikasyon ve Standartlar | ||
|---|---|---|
| Sertifika | CE UACK | |
| Çevre gereksinimleri | RoHS uyumlu | |
| IP derecesi | IP54 | |
Ürün Boyutları
Kablolama Şeması
Önemli Kablolama Notları:
1. LN terminali AC girişi, L'N de AC çıkışı anlamına geliyor. Lütfen doğru kablo atın.
2Bir sensörün maksimum yükleme kapasitesi tek bir yük için 2000W dirençli ve 1200W endüktiftir.Bir AC contactor eklemek için öneririz çıkış LN terminal anlık artış aşırı yüklenmesini önlemek için.
1. LN terminali AC girişi, L'N de AC çıkışı anlamına geliyor. Lütfen doğru kablo atın.
2Bir sensörün maksimum yükleme kapasitesi tek bir yük için 2000W dirençli ve 1200W endüktiftir.Bir AC contactor eklemek için öneririz çıkış LN terminal anlık artış aşırı yüklenmesini önlemek için.
Bulma Radyasyon Şablonu
Algılama sinyali bilgileri
Ürün, insan hareket sinyalleri algılar. Hareket sinyali algılama, algılama alanı içinde önemli insan hareketini (yürüyüşünü) tanımlar.
Başlatma Süreci
Akıldığında, sensör göstergesi 20 saniye yanıp söndükten sonra kapanacak. Sensör bu başlatma dönemi boyunca hareketli sinyalleri algılamayacaktır. 20 saniye sonra, sensör göstergesi kapanacak.algılama alanını ayarlamak için dönüş düğmesini veya uzaktan kumandayı kullanabilirsiniz, bekleme saati, gündüz ışığı sensörü ve diğer parametreler.
Fabrika Öntanımlı Ayarları
Algılama Alanı: %100, Açık/Kapatık terminal Bekleme süresi: 2 saniye, kuru temas terminal Bekleme süresi: 2 saniye, Gün ışığı eşiği: Etkisizleştirilmiş, İzleyici: Açık
Dönüştürme anahtarı yapılandırması
Bulma Alanı Ayarları
| Donanım | Bulma Alanı |
|---|---|
| 1 | % 25 |
| 2 | % 50 |
| 3 | % 75 |
| 4 | % 100 |
Zaman Ayarlarını Tutun
| Donanım | Bekleme Zamanı |
|---|---|
| 1 | Test 2s |
| 2 | 30'lar. |
| 3 | 1 dakika. |
| 4 | 5 dakika. |
| 5 | 10 dakika. |
| 6 | 30 dakika. |
Gün ışığı sensör ayarları
| Donanım | Gün ışığı eşiği |
|---|---|
| 1 | 5lux |
| 2 | 15lux |
| 3 | 30lux |
| 4 | 50lux |
| 5 | 100lux |
| 6 | 150lux |
| 7 | Etkinleştir |
Gün ışığı önceliği ayarları
| Donanım | Gün ışığı önceliklerini belirlemek |
|---|---|
| 1 | 50lux ON / 300lux OFF |
| 2 | 100lux açık / 400lux kapalı |
| 3 | 150lux Açık / 500lux Kapalı |
| 4 | 200lux açık / 600lux kapalı |
| 5 | Etkinleştir |
Kurulum ve Kullanım Rehberleri
- Algılayıcı, bir elektrikçi tarafından güç kapalı durumda monte edilmelidir.
- Tipik kurulum yüksekliği sadece iç mekanlarda kullanılmak üzere 10 m'dir.
- Sahte tetikleyicilerden kaçınmak için sıcak veya hızla değişen sıcaklık alanlarından uzakta kurulur
- Algılama alanında büyük nesnelerin bulunmamasını sağlayın (sensör nesneleri algılayamaz)
- Yanlış tetikleri önlemek için güçlü yansıtıcı nesnelerin, wifi yönlendiricilerinin, mikrodalga fırınlarının yakınına yerleştirmekten kaçının
- Algılama alanı fonksiyonu 25°C çevre sıcaklığına dayanır - performans sıcaklık değişiklikleriyle değişir
- Temiz hareket için optimize edilmiş algılama; PIR özellikleri nedeniyle radyal hareket algılama aralığı daha kısa
Sorumsuzluk:Ürün teknolojisinin karmaşıklığı ve uygulama ortamlarındaki farklılıklar nedeniyle, tam olarak doğru veya eksiksiz açıklamaları garanti edemeyiz.Bu spesifikasyon sadece kullanıcı referansı içindir.Ürün özelliklerine bildirimsiz değişiklik yapma hakkını saklı tutuyoruz ve hiçbir yasal taahhüt veya garanti vermiyoruz.Kullanıcıları ürün kullanım deneyimlerine göre özellik içeriğini tamamlamaya veya değiştirmeye teşvik ediyoruzDaha fazla bilgi için lütfen satış temsilcimizle iletişime geçin.
