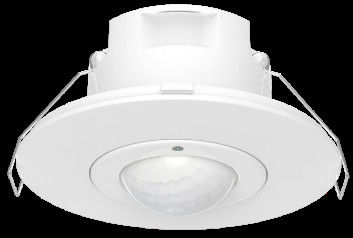

İstek üzerine aydınlatma kontrolü KNX hareket dedektörleri akıllı bina kontrolü için pir hareket sensörü anahtarı

  • On-demand Lighting Control KNX Motion Detectors Pir Movement Sensor Switch For Smart Building Control
Menşe yeri Çin
Marka adı Merrytek
Sertifika CE
Model numarası MSA017K IR
Min sipariş miktarı 100 adet.
Fiyat Anlaşılabilir
Ambalaj bilgileri Beyaz kutu+ Beyaz kutu etiketleri+ Fıçı tahtası+ Karton(K=A)
Teslim süresi <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, Numune v
Ödeme koşulları T/T
Yetenek temini 10,000pcs aylık

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Giriş Voltajı 21-30Vdc (KNX BUS Gücü) Çalışma akımı 10mA maks.
Güç tüketimi ≤0,5W Görev PIR hareket algılama + gün ışığı sensörü
Bulma alanı (dalgayı) 2.5-4m. Montaj Yüksekliği 2-6m
Kurulum Fırlatmalı kesim boyutu Φ60mm
Vurgulamak

Pir Hareket Algılayıcısı anahtarı

,

Akıllı Bina Kontrolü PIR Sensör Değiştiricisi

,

KNX Hareket Algılayıcıları Anahtar
Mesaj bırakın
Ürün Açıklaması

İstek üzerine aydınlatma kontrolü KNX hareket dedektörleri akıllı bina kontrolü için pir hareket sensörü anahtarı

1. Özellikleri

1) PIR hareket algılama
2) KNX otobüs gücü ve KNX iletişim kullanılabilir
3) Gün ışığı sensör algılama mevcuttur
4) Algılama alanı ve bekleme süresi uzaktan veya ETS ile ayarlanabilir
5) Maksimum algılama aralığı: 2,5-8m çapında
6) Depo, atölye ve lobide hareket algılaması şiddetle tavsiye edilir

7) Akışlı montaj veya yüzey montaj isteğe bağlıdır

2.Parametreler

Giriş/çıkış Giriş voltajı 21-30V DC KNX otobüs gücü
KNX akımı ≤ 10mA
Tüketim ≤0.5W @24V DC
Sensör parametresi Görev PIR hareket algılama + gündüz ışığı sensörü
Bulma Alanı ETS ayarları:8%/16%/24%/32%/40%/48%/56%/64%/72%/80%/88%/100%
Bekleme Zamanı ETS ayarları
Radius algılama aralığı (% 100 hassasiyete dayanarak) 2.5-4m @25°C 3m montaj yüksekliğine dayanarak
Uzaktan kumanda Kullanılabilir
Montaj yüksekliği 2-6m tipik değer:3m
Başvuru envBenRonment Borma deliği Φ60mm
Çalışma sıcaklığı -25°C...+50°C ((farklı sıcaklıklara göre algılama aralığı farklı olabilir)
Depolama sıcaklığı -40°C~+80°C
Garanti 3 yıl ((Ürün kalitesi sorunu temelinde kullanılabilir)
Sertifika standardı Sertifika CE'ye uygun
Çevre gereksinimleri RoHS uyumlu
IP derecesi IP20
“N/A”, kullanılamaz anlamına gelir.

3Boyut.

İstek üzerine aydınlatma kontrolü KNX hareket dedektörleri akıllı bina kontrolü için pir hareket sensörü anahtarı 0

İstek üzerine aydınlatma kontrolü KNX hareket dedektörleri akıllı bina kontrolü için pir hareket sensörü anahtarı 1

4Kablolama Şekli.

İstek üzerine aydınlatma kontrolü KNX hareket dedektörleri akıllı bina kontrolü için pir hareket sensörü anahtarı 2

Kablolama önerileri:

1. KNX otobüs kablolama önerisi, sinyal iletiminin istikrarını sağlamak için uç, yıldız veya ağaç kablolama ile birlikte önerilmez.

2. KNX otobüs kablosu KNX standardı EIB korumalı kablosu veya Kategori 6 ağ kablosu önerilmektedir, otobüs kablosunun uzunluğu 400 metreyi geçmemesi önerilir.ve bir otobüse bağlı sensörlerin sayısı 12'yi geçmemesi önerilir..

3Bir otobüse bağlı sensörlerin sayısı, güç kaynağının mevcut yük kapasitesini tam olarak dikkate almalıdır:Bu, tüm KNX cihazlarının akımlarının toplamı (sensörler dahil) KNX güç kaynağının yük akımından büyük olmamalıdır..

5.Süreci başlatBaşlatma

Fiziksel adresleri yönlendirdikten ve kanal parametrelerini ayarladıktan sonra, şu adımları izleyin:

(1) Connect Bus arayüzü;

(2) Otobüs ve yardımcı güçleri açın (not: lütfen ürünün yardımcı güç kaynağına sahip olduğundan emin olun, aksi takdirde cihaz düzgün çalışmayabilir);

(3) Ürünün programlama düğmesine basın, LED ışığı kırmızıya döner.

(4) ETS yazılımı aracılığıyla fiziksel adresi indirmek için otobüs arayüzünü kullanın. Programlama LED ışığı, fiziksel adres indirmesinin başarıyla tamamlandığını göstermek için kapalıdır.

(5) Gerekli uygulama parametrelerini ayarladıktan sonra uygulamayı indirin.

(6) Uygulama indirildikten sonra, ürün başlangıçta başlar. Başlangıç sırasında, algılama fonksiyonu devre dışı bırakılır. 20S'den sonra başlangıç tamamlanır,ve ürün normal çalışıyor;

Not: Lütfen ETS 5 veya 5'in en son sürümünü kullanın.7Bu sensörün ETS mühendislik yapılandırma dosyasını satış personelinden alın.

6- İzleme radyasyonu.

İstek üzerine aydınlatma kontrolü KNX hareket dedektörleri akıllı bina kontrolü için pir hareket sensörü anahtarı 3

7- Bulma sinyali.

Ürün, insan hareket sinyallerini algılar ve aşağıda hareket sinyallerinin bir açıklaması vardır:

Hareket sinyali:algılama alanında önemli bir insan hareketini (yürüyüşünü) tespit eder.

8Uzaktan kumanda (MH10)

İstek üzerine aydınlatma kontrolü KNX hareket dedektörleri akıllı bina kontrolü için pir hareket sensörü anahtarı 4
