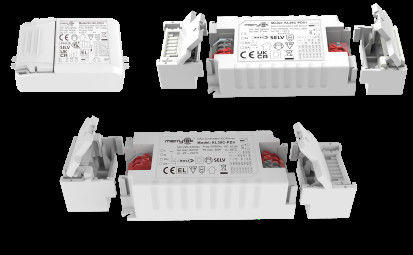

30W DALI DT6 ve pushDIM, LED aşağı ışık için sabit akımlı LED sürücüsü

  • 30W DALI DT6 And PushDIM Dimmable Constant Current Led Driver For LED Downlight
Menşe yeri Çin
Marka adı Merrytek
Sertifika CE
Model numarası KL30C-PDii
Min sipariş miktarı 100
Fiyat Anlaşılabilir
Ambalaj bilgileri Beyaz kutu + Karton, 50 adet/CTN
Teslim süresi <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, Numune v
Ödeme koşulları T/T veya Paypal
Yetenek temini 10,000pcs aylık

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Adlık Giriş Voltajı 220-240Vac 50Hz /60Hz DC Giriş Gerilimi aralığı 200-240Vdc
Çalışma modu sabit akım Kontrol Yöntemi DALI DT6 ve pushDIM
Güç faktörü ≥0,95 Verimlilik %88
Mevcut 500/550/600/650/700/900/1000mA Boyut 136x42,5x24 mm
Ip derecesi IP20 Garanti 5 yıl
Vurgulamak

Düzenlenebilir sabit akımlı LED sürücü

,

30W DALI DT6 LED Sürücü

,

pushDIM ayarlanabilir LED Sürücü
Mesaj bırakın
Ürün Açıklaması

30W DALI DT6 ve pushDIM, LED aşağı ışık için sabit akımlı LED sürücüsü



1- Açıklama.

-Merkezi olarak beslenen DC acil operasyonu DT19

- Tüm karartma aralığı için yanıp sönen yok

- 0.5W'den düşük bekleme gücü

-Düğmeye basarak birincil karartma

-Dahili DALI arayüzü DT6

- Koruma: kısa devre / aşırı sıcaklık / aşırı gerilim

- Yüksek ortam sıcaklığı için azaltma akımı

- hafıza fonksiyonu ile pushDIM

- 5 yıllık garanti

30W DALI DT6 ve pushDIM, LED aşağı ışık için sabit akımlı LED sürücüsü 0



2.Parametreler

  Mikroseri

KL30C-PDii

KL30C-PDii
Giriş Çalışma Voltajı 198-264Vac 50Hz/60Hz
Adlık Giriş Voltajı 220-240Vac 50Hz/60Hz
DC Giriş Voltaj aralığı 200-240Vdc
Girdi akımı

0.16A Max.

0.11A Max.

0.16A Max.
Girdi Girdi Akımı <15A (Yarı akım darbe genişliği100μs) @230Vac
Güç faktörü ((@230V100% yük)

≥ 0.95

≥ 0.95

≥ 0.95

Toplam Harmonik Bozulma

(@230Vac, %100 yük)

 Tipik: %20
Bekleme gücü ≤0.5W (@PUSH veya DALI kapandığında 230Vac)
Verimlilik ((@ 230Vac,% 100 yük)

% 88

% 88

% 88
Kablolama Yöntemi 0.75-1.5mm2

Otomatik devre kesici



 KL30C-PDii (Üstelik kablodaki akımı hesapla)
türü C10 C13 C16 C20 C25
Sayı 40 55 65 85 100
türü B10 B13 B16 B20 B25
Sayı 25 30 40 50 60
Çıkış Çalışma modu Sabit akım
Yük türü LED
Ripple gereksinimleri (Flickering veya Flickering-Free) Parlama değeri: tüm karartma aralığı için% 5'ten az
Başlama saati <1s (@230Vac)
Sıkıntısız çıkış voltajı 59V DC Max.
Yük çıkış voltaj aralığı 12-40V DC
Tam yük çıkış gücü 30W
Yük çıkış akımı: Ayrıntılar için: 500-1000mA
Sabit akım/gerilim Kesinlik Sabit Akım Doğruluğu ±5%
Kablolama yöntemi Baskı terminalı, wİreÇapraz kesim:0.75-1.5mm2
Kontrol Yöntemi Birincil PUSH Hafifleştirme Birincil PUSH karartma (Max.lead length:20M)
DALI Hafifleştirme DALI karartma (Max.lead length:300M)
İstisnaProtasyonREkipmanlar Sıcaklık üzerinde çıkış
koruma		 Evet, kendi kendine iyileşme fonksiyonu olmadan (soruşturulabilir)
Çıktı kısa devre koruması Evet, kendi kendine iyileşme fonksiyonu olmadan (soruşturulabilir)

Çalışan

Çevre

 Çalışma sıcaklığı/nemliği -25°C~50°C Nem:%85 (Kondansif olmayan)
Depolama sıcaklığı/nemliği -40°C~80°C, Nem:%10~95%
Max. case temp ((Tc) 85°C

Güvenlik

& EMC

 EMC standardı EN55015 EN61547 EN61000-3-2
DALI protokol standardı IEC62386-102, IEC62386-207 DT6 251 252 253 DT19
Güvenlik standardı EN61347-1 EN61347-2-13
Sertifikasyon CE
Voltajı kaldırın 3750Vac, 5mA, 60s (Giriş L N-Giriş SEC)
Diğerleri Koruma dereceleri IP20
Koruma türü Sınıf II
Kurulum türü Bağımsız tesis
Kırpma ile 136*42.5*24mm
Kırılmadan 96*42.5*24mm
Karartma bellek fonksiyonu Evet, PUSH hafıza kesintisi
PUSH karartma senkronizasyonu En fazla 15 ünite.
Paketleme talebi PE çantası+Yönerge + karton + dış karton ((K=A)
Ağırlık 103.9g
Yaşam 5 yıl @Ta tam yük
Not: Belirtilmedikçe tüm parametreler 230Vac giriş voltajında ve 25 derecelik bir ortamda test edilir.

3Boyut (birim: mm)

30W DALI DT6 ve pushDIM, LED aşağı ışık için sabit akımlı LED sürücüsü 1

4Kablolama Şekli.



Şekil A.DALISıfırMing

30W DALI DT6 ve pushDIM, LED aşağı ışık için sabit akımlı LED sürücüsü 2

Fig.BDim'e basMing

30W DALI DT6 ve pushDIM, LED aşağı ışık için sabit akımlı LED sürücüsü 3

5- İndirme.

30W DALI DT6 ve pushDIM, LED aşağı ışık için sabit akımlı LED sürücüsü 4

6. Karanlık eğri

30W DALI DT6 ve pushDIM, LED aşağı ışık için sabit akımlı LED sürücüsü 5

7.Mevcut vites ayarları

●:AÇIK ○:AÇIK (SEC1 SEC2)

KL30C-PDii

Mevcut vites ayarları

 1 2 3
500mA ((12-40V) - - -
550mA ((12-40V) Açık. - -
600mA ((12-40V) - Açık. -
650mA ((12-40V) Açık. Açık. -
700mA ((12-40V) - Açık. Açık.
900mA ((12-33V) Açık. - Açık.
1000mA ((12-30V) Açık. Açık. Açık.



8. ON/OFF & Dimming Operasyonunun Tanımı

A. PUSH düğmesine kısa basın (kısa basma süresi 0.1S-1S), LED sürücüsü açılır veya kapatılır.

B. Sadelik: PUSH düğmesine basın ve tutun (1S-8S), LED sürücüsü sönükleme, parlaklaşma veya sönüklemeyi sağlayabilir, sönükleme aralığı 2-100% 'dir.

C. Hafıza: PUSH karartması, karartma hafıza fonksiyonuna sahiptir.

D. Sıcaklama senkronizasyonu: Aynı PUSH düğmesine bağlı güç, PUSH düğmesine 15 saniyeden uzun süre basıp tutarak senkronize edilebilir.

E. DALI karartma modu: Güç kaynağını DALI sistemine bağlayın ve DALI makinesinden karartılabilir.



9. ihtiyaç duyulan konularATtention

1) Giriş gücünü açmadan önce LED telinin yükle bağlantılı olması gerekir, aksi takdirde LED tel hasar görebilir.

2) LED sürücü girişi kapatıldıktan sonra, çıkışta yaklaşık 3 dakika boyunca muhafaza edilebilen bir geri kalan voltaj olacaktır.
