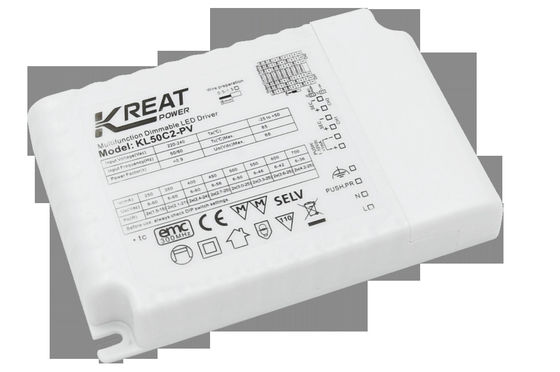

50W Çift Kanal PUSH ve LED aşağı ışık için 1-10V bulanık LED sürücüsü

  • 50W Dual Channel PUSH And 1-10V Dimming LED Driver For The LED Downlight
Place of Origin Shenzhen, China
Marka adı KREATPOWER
Sertifika CE, SEMKO
Model Number KL50C2-PV
Minimum Order Quantity 100PCS
Fiyat Anlaşılabilir
Packaging Details White box+ Instructions Clapboard Outer Carton
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10000 pcs/month

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Operating Voltage 198-264VAC 50Hz /60Hz Input Voltage range 200-240VDC
Input Cuttent 0.28A Max. Power Factor ≥0.9
Stand-by Power ≤0.5W IP IP20
Sertifika CE, SEMKO Feature Dual channel
Dimming method PUSH and 1-10V dimming Warranty 5 years
Vurgulamak

LED aşağı ışık LED Sürücü

,

50W hafifletici LED sürücüsü

,

1-10V hafifletici LED sürücüsü
Mesaj bırakın
Ürün Açıklaması

50W Çift Kanal PUSH ve LED aşağı ışık için 1-10V bulanık LED sürücüsü



[Ürün Özelliği]

  • Tüm karartma aralığı için yanıp sönmez
  • Bekleme gücü 0.5W'den az
  • Baskı düğmesi ile birincil karartma
  • 0-10V dimmer ile ikincil karartma
  • 10V PWM karartmayı destekler (3KHz-8KHz)
  • 0-10V port PUSH karartma
  • Koruma: kısa devre / aşırı sıcaklık / aşırı gerilim
  • Yüksek ortam sıcaklığı için azaltma akımı
  • Hafıza fonksiyonu ile hafifleştir
  • Koridor fonksiyonu ile hafif port basın
  • 5 yıllık garanti



[Parametreler]



Giriş Çalışma Voltajı 198-264VAC 50Hz /60Hz
Adlık Giriş Voltajı 220-240VAC 50Hz /60Hz
DC Giriş Voltaj aralığı 200-240VDC
Girdi akımı 0.28A Max.
Girdi Girdi Akımı <15A (Yarı akım darbe genişliği 100US) @230VAC
Güç faktörü ≥0.9 (@230VAC Tam yük)
Toplam Harmonik Bozulma Tipik: %13 (@230Vac Tam yük)
Bekleme gücü ≤0,5W
Verimlilik 89%Max. @230VAC (Tam yük)
Kablolama Yöntemi İtme ucu, tel kesimi:0.75-1.5mm2
Çıkış Çalışma modu Sabit akım
Yük türü LED
Ripple gereksinimleri (Flimmering veya flimmering-free) Parlama değeri: tüm karartma aralığı için% 2'den az
Başlama saati <0.5s (@230Vac; Yardımcı çıkış yok)
Sıkıntısız çıkış voltajı 58VDC maksimum.
Yük çıkış voltaj aralığı 9-52VDC
Tam yük çıkış gücü Çıkış 1 + Çıkış 2: En fazla 50W.
Yük çıkış akımı 2*CC: 350mA; 500mA; 550mA; 700mA; 750mA; 900mA;
Sabit akım/gerilim Kesinlik Sabit Akım Doğruluğu ±5%
Kablolama yöntemi İtme ucu, tel kesimi:0.5-1,5 mm2
Kontrol Yöntemi Birincil PUSH Hafifleştirme Birincil PUSH karartma (Max.lead length:100M)
1-10V karartma 0-10V karartma ((Port akımı<1MA) (Max.lead length:20M)
Karanlıklandırma aralığı % 3 - % 100
PWM Hafifleştirme 0-10V port PWM karartma (3KHZ-8KHZ)
Potansiyometre Evet, 100kΩ
İkincil PUSH karartma Evet, fabrika ayarlarını değiştir.
İstisnaProtasyonREkipmanlar Sıcaklık üzerinde çıkış
koruma		 Evet, kendi kendine iyileşme fonksiyonu olmadan ((Bilinebilir)
Aşırı voltaj koruması Evet, kendi kendini kurtarma fonksiyonu olmadan.
Çıktı kısa devre koruması Evet, kendi kendine iyileşme fonksiyonu (soruşturulabilir)

Çalışan

Çevre

 Çalışma sıcaklığı/nemliği -25°C~50°C Nem:%85 (Kondansif olmayan)
Depolama sıcaklığı/nemliği -40°C~80°C, Nem:%10~95%
Max. case temp ((Tc) 85°C

Güvenlik

& EMC

 EMC standardı EN55015 EN61547 EN61000-3-2
Güvenlik standardı EN61347-1 EN61347-2-13
Sertifikasyon CE
Voltajı kaldırın 3750Vac, 5mA, 60s (Giriş L N-Giriş SEC)
Diğerleri Koruma dereceleri IP20
Koruma türü Sınıf II
Kurulum türü Bağımsız tesis
Kurulum boyutu 123*79*24mm
Karartma bellek fonksiyonu Evet, PUSH hafıza kesintisi
PUSH karartma senkronizasyonu 30 birim.
Paketleme talebi Beyaz kutu + talimatlar Klipboard Dış karton ((K=A)
Ağırlık 220 g
Yaşam 50000h @Ta tam yük
Not: Tüm parametreler 230Vac giriş voltajında ve 25 derecelik bir ortamda test edilir.



[Boyut (birim:mm)]



50W Çift Kanal PUSH ve LED aşağı ışık için 1-10V bulanık LED sürücüsü 050W Çift Kanal PUSH ve LED aşağı ışık için 1-10V bulanık LED sürücüsü 1



[Kablolama Şeması]



50W Çift Kanal PUSH ve LED aşağı ışık için 1-10V bulanık LED sürücüsü 2

Fig. Bir Push DimMingya da CKoridor fonksiyonu

50W Çift Kanal PUSH ve LED aşağı ışık için 1-10V bulanık LED sürücüsü 3

Fig.B 0-10VYa da ikincil PUSH



[Mevcut vites ayarları]

Mevcut Dışarı 1 Dışarı 2
Voltaj Po ((W) 1 2 3 Voltaj Po ((W) 1 2 3
350mA 9 ̊50V 17.5 - - - 9 ̊50V 17.5 - -
500mA 9 ̊50V 25 Açık. - - 9 ′′52V 26 Açık. - -
550mA 9V45V 25 - Açık. - 9 ′′52V 29 - Açık. -
700mA 9V36V 25 Açık. Açık. - 9 ̊50V 35 Açık. Açık. -
750mA 9 ′′33V 25 - Açık. Açık. 9 ′′48V 36 - Açık. Açık.
900mA 9 ̊28V 25 Açık. Açık. Açık. 9V40V 36 Açık. Açık. Açık.
Not:İki çıkışın toplam gücü 50W'yi geçemez;Po1+Po2≤50W



[Devalüasyon]



50W Çift Kanal PUSH ve LED aşağı ışık için 1-10V bulanık LED sürücüsü 4

[Karanlık eğrisi]



50W Çift Kanal PUSH ve LED aşağı ışık için 1-10V bulanık LED sürücüsü 5

[Aç/Kapat & Karanlıklandırma İşleminin Açıklaması]

A. Kısa baskı düğmeleri (< 1 s), LED sürücüsü ON veya OFF. Parlaklık son bulanıklık değerine geri döner.

B. PUSH düğmesine basın ve tutun (1S ~ 8S), ve LED sürücüsü karartmayı başarabilir; Tekrar bastıktan sonra ışık ters karartma yönlerinde değişir.

C. Baskı karartması güç kısıtlı hafızaya ve parlaklık hafızasına sahiptir.

D. Sınırlandırma sinkronizasyonu:

LED sürücüsü, baskı üzerinde 15 saniye tutarak %50'lik bir bulanıklık seviyesine kadar senkronize olabilir.

E. Sıfırlama saatlerini ayarlayın: Işıkları kapatmak için basın düğmesine basın, sonra düğmeye uzun süre basın ve ışıklar açılacak ve sönülecektir.Süslenme zamanlarını kapat: 3 saniye içinde 5 kez PUSH düğmesine hızlı bir şekilde basın; sönme süreleri fonksiyonunu açın: uzun süre PUSH 15S'ye basın.

F. Koridor fonksiyonu: PUSH'un L sinyali 60S'den fazladır, koridor fonksiyonuna girin, %100 parlaklık, %20 parlaklık, 60S'yi bekleyin ve sonra ışıkları kapatın.Koridor fonksiyonundan çıkmak için 5 kez kısa baskı düğmeleri.

G. İzleyici lambaları olan düğmelere basmaya izin verilmez.

H. İkincil PUSH: DIP anahtarı 4 kapalı; 0-10V: Kırmızı DIP anahtarı 4 açık;



[İhtiyaç duyan konular]ATtention]

Giriş gücünü açmadan önce LED dize yükle bağlanmalıdır, aksi takdirde LED dize hasar görebilir.
