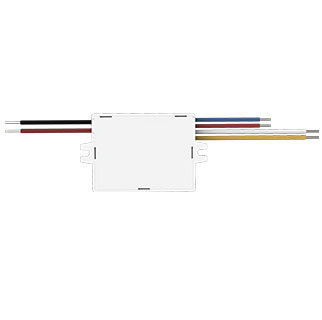

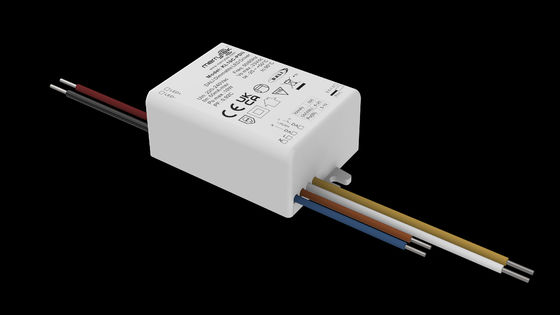

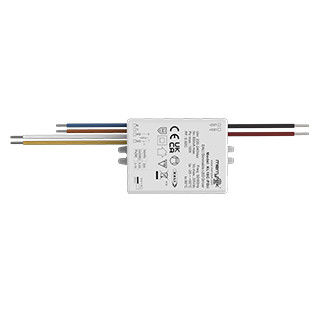

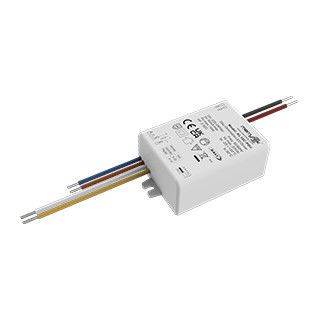

10W Sabit Akım LED Sürücü Tek Çıkış Akımı 200mA veya 300mA veya 500mA

  • 10W Constant Current LED Driver Single Output Current 200mA Or 300mA Or 500mA
  • 10W Constant Current LED Driver Single Output Current 200mA Or 300mA Or 500mA
  • 10W Constant Current LED Driver Single Output Current 200mA Or 300mA Or 500mA
  • 10W Constant Current LED Driver Single Output Current 200mA Or 300mA Or 500mA
Menşe yeri Shenzhen, Çin
Marka adı Merrytek
Sertifika CE
Model numarası KL10C-PDii1
Min sipariş miktarı 100
Fiyat Anlaşılabilir
Ambalaj bilgileri beyaz kutu+ Talimatlar Fıçı Tahtası Dış Karton (K=A)
Teslim süresi <i>1. Sample and small order: Within 5 working days after receiving your payment.</i> <b>1. Örnek ve
Ödeme koşulları T/T
Yetenek temini ayda 20.000 adet

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Adlık Giriş Voltajı 220-240Vac 50Hz /60Hz Giriş Ani akım <10A (Yarım akım darbe genişliği 100US) @230VAC
Hazırda bekleme gücü ≤0,5W（@230Vac） DALI karartma DALI karartma (Maks. kablo uzunluğu: 300M）
Çalışma sıcaklığı -25°~50° Nem: %85 (Yoğuşmasız) Kurulum boyutu 64,5*40*23 mm
Verimlilik 83%Max. %83Maks. @230VAC （Full load） @230VAC （Tam yük） Hayat 50000 saat @Ta tam yükte
Vurgulamak

10W sabit akımlı LED sürücüsü

,

300mA sabit akımlı LED sürücüsü

,

500mA sabit akımlı LED sürücüsü
Mesaj bırakın
Ürün Açıklaması

Tek çıkış akımı 200mA veya 300mA veya 500mA 10W sabit akım LED sürücüsü



[Ürün Özelliği]

  • Tüm karartma aralığı için yanıp sönmez
  • Bekleme gücü 0.5W'den az
  • Baskı düğmesi ile birincil karartma
  • Dahili DALI arayüzü DT6
  • Koruma: kısa devre / aşırı sıcaklık / aşırı gerilim
  • Yüksek ortam sıcaklığı için azaltma akımı
  • Hafıza fonksiyonu ile hafifleştir
  • 5 yıllık garanti



[Parametreler]

Giriş Modeller
Çalışma Voltajı 198-264VAC 50Hz /60Hz
Adlık Giriş Voltajı 220-240VAC 50Hz /60Hz
DC Giriş Voltaj aralığı 200-240VDC
Girdi Kırma 0.06A Max.
Girdi Girdi Akımı <10A (Yarı akım atım genişliği 100US) @230VAC
Güç faktörü ≥0.95 @230VAC (Tam yük)
Toplam Harmonik Bozulma Tipik: %20 (@230Vac, %100 yük)
Bekleme gücü ≤0.5W ((@230Vac)
Verimlilik 83%Max. @230VAC (Tam yük)
Kablolama Yöntemi Giriş: AC:0.5mm2DALI:0.5mm2;
Otomatik devre kesici türü B10 B13 B16 B20 B25
Sayı 70 80 105 130 160
Çapraz 1.5mm2 1.5mm2 2.5mm2 2.5mm2 2.5mm2
türü C10 C13 C16 C20 C25
Sayı 40 50 65 85 100
Çapraz 1.5mm2 1.5mm2 1.5mm2 1.5mm2 2.5mm2
Çıkış Yük türü LED
Ripple gereksinimleri (Flimmering veya flimmering-free) Parlama değeri: tüm karartma aralığı için% 2'den az
Başlama saati <1s (@230Vac)
Sıkıntısız çıkış voltajı 48VDC maksimum.
Çalışma modu 200mA 300mA 500mA
Yük çıkış voltaj aralığı 3-28V 3-28V 3-21V
Tam yük çıkış gücü 0.6-5.6W 0.9-8.4W 1.5-10W
Yük çıkış akımı Tek akım
Çıktı akımı/gerileme toleransı ±5%
Çıkış Kablolama yöntemi Tel kesimi:0.5mm2
Kontrol Yöntemi Birincil PUSH Hafifleştirme Birincil PUSH karartma (Max.lead length:20M)
1-10V karartma Hayır
Karanlıklandırma aralığı Birincil PUSH ve DALI karartma: 0%-100%
Potansiyometre Hayır
DALI Hafifleştirme DALI karartma (Max.lead length:300M)
İstisnaProtasyonREkipmanlar Sıcaklık üzerinde çıkış
koruma		 Evet, kendi kendine iyileşme fonksiyonu olmadan (soruşturulabilir)
Çıktı kısa devre koruması Evet, kendi kendine iyileşme fonksiyonu olmadan (soruşturulabilir)

Çalışan

Çevre

 Çalışma sıcaklığı/nemliği -25°C~50°C Nem:%85 (Kondansif olmayan)
Depolama sıcaklığı/nemliği -40°C~80°C, Nem:%10~95%
Max. case temp ((Tc) 85°C

Güvenlik ve EMC

 EMC standardı EN55015 EN61547 EN61000-3-2
DALI protokol standardı IEC62386-102 IEC62386-207 DT6 251 253
Güvenlik standardı EN61347-1 EN61347-2-13
Sertifikasyon CE
Voltajı kaldırın 3750Vac, 5mA, 60s (Giriş L N-Giriş SEC)
Diğerleri Koruma dereceleri IP20
Koruma türü Sınıf II
Kurulum türü Bağımsız tesis
Kurulum boyutu 64.5*40*23mm
Karartma bellek fonksiyonu Evet, PUSH hafıza kesintisi
PUSH karartma senkronizasyonu En fazla 20 ünite.
Paketleme talebi Beyaz kutu + talimatlar Klipboard Dış karton ((K=A)
Ağırlık 80 g
Yaşam 50000h @Ta tam yük
Not: Belirtilmedikçe tüm parametreler 230Vac giriş voltajı ve 25 derecelik bir ortamda test edilir.


[Boyut (birim:mm)]

10W Sabit Akım LED Sürücü Tek Çıkış Akımı 200mA veya 300mA veya 500mA 010W Sabit Akım LED Sürücü Tek Çıkış Akımı 200mA veya 300mA veya 500mA 1



[Kablolama Şeması]

 10W Sabit Akım LED Sürücü Tek Çıkış Akımı 200mA veya 300mA veya 500mA 210W Sabit Akım LED Sürücü Tek Çıkış Akımı 200mA veya 300mA veya 500mA 3

Şekil A.DALISıfırMing                                                                                                Fig.BDim'e basMing



[Devalüasyon]

10W Sabit Akım LED Sürücü Tek Çıkış Akımı 200mA veya 300mA veya 500mA 4



[Karanlık eğri]

10W Sabit Akım LED Sürücü Tek Çıkış Akımı 200mA veya 300mA veya 500mA 5



[Aç/Kapat & Karanlıklandırma İşleminin Açıklaması]

A. PUSH düğmesine kısa basın (kısa basma süresi 0.1S-1S), LED sürücüsü açılır veya kapatılır.

B. Sadelik: PUSH düğmesine basın ve tutun (1S-8S), LED sürücüsü sönükleme, parlaklaşma veya sönüklemeyi sağlayabilir, sönükleme aralığı 2-100% 'dir.

C. Hafıza: PUSH karartması bir karartma hafıza fonksiyonuna sahiptir.

D. Sıcaklama senkronizasyonu: Aynı PUSH anahtarına bağlı güç, PUSH anahtarını 15 saniyeden uzun süre basarak tutarak senkronize edilebilir.

E. DALI karartma modu: Güç kaynağını DALI sistemine bağlayın ve DALI makinesinden karartılabilir.



[Dikkat!]

1) Giriş gücünü açmadan önce LED telinin yükle bağlantılı olması gerekir, aksi takdirde LED tel hasar görebilir.
