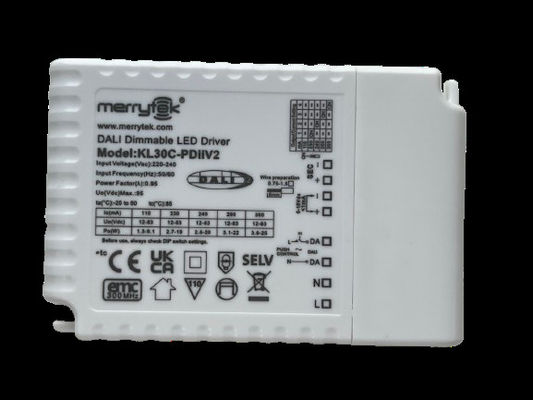

12-83Vdc yüksek voltajlı LED sürücüsü sabit akım çıkışı LED paneli için 30 wattlık DALI ayarlanabilir LED sürücüsü
Menşe yeri | Çin |
---|---|
Marka adı | Merrytek |
Sertifika | CE |
Model numarası | KL30C-PDIIV2 |
Min sipariş miktarı | 100 |
Fiyat | Anlaşılabilir |
Ambalaj bilgileri | Beyaz kutu + Karton, 50 adet/CTN |
Teslim süresi | <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, Numune v |
Ödeme koşulları | T/T veya Paypal |
Yetenek temini | 10,000pcs aylık |

Ücretsiz numuneler ve kuponlar için bana ulaşın.
Naber:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xAdlık Giriş Voltajı | 220-240Vac 50Hz /60Hz | DC Giriş Gerilimi aralığı | 200-240Vdc |
---|---|---|---|
Çalışma modu | sabit akım | Kontrol Yöntemi | DALI DT6 ve pushDIM ve 1 10v ayarlanabilir LED sürücü |
Güç faktörü | ≥0,95 | Verimlilik | %86 |
Mevcut | 110/230/240/260/300mA | Boyut | 103x67x22mm |
Ip derecesi | IP20 | Garanti | 5 yıl |
Vurgulamak | 30 watt sabit akımlı LED sürücüsü,LED Panel DALI Döşenebilir LED Sürücü,12-83Vdc Yüksek Voltajlı LED Sürücü |
12-83Vdc yüksek voltajlı LED sürücüsü sabit akım çıkışı LED paneli için 30 wattlık DALI ayarlanabilir LED sürücüsü
1- Açıklama.
- Tüm karartma aralığı için yanıp sönen yok
- 0.5W'den düşük bekleme gücü
-Düğmeye basarak birincil karartma
- 1-10V dimmer ve potansiyometre ile ikincil karartma
-Dahili DALI arayüzü DT6
- 10V PWM karartmayı destekler (3KHz-8KHz)
- Koruma: kısa devre / aşırı sıcaklık / aşırı gerilim
- Yüksek ortam sıcaklığı için azaltma akımı
- hafıza fonksiyonu ile pushDIM
- 5 yıllık garanti
2.Parametreler
Giriş | Çalışma Voltajı | 198-264Vac 50Hz/60Hz | ||||||
Adlık Giriş Voltajı | 220-240Vac 50Hz/60Hz | |||||||
DC Giriş Voltaj aralığı | 200-240Vdc | |||||||
Girdi akımı | 0.16A Max. | |||||||
Girdi Girdi Akımı | <8A (Yarı akım darbeleri 50μs) @230Vac | |||||||
Güç faktörü | ≥ 0,95 (@ 230Vac,% 100 yük) | |||||||
Toplam Harmonik Bozulma | Tipik: %13 (@230Vac, %100 yük) | |||||||
Bekleme gücü | ≤0.5W (@PUSH veya DALI kapandığında 230Vac) | |||||||
Verimlilik | 86%Max (@230Vac,100% yük) | |||||||
Kablolama Yöntemi | Baskı terminalı, wİreÇapraz kesim:0.75-1.5mm2 | |||||||
Otomatik devre kesici (Üzerindeki akımı hesapla) |
türü | B10 | B13 | B16 | B20 | B25 | / | |
Sayı | 25 | 30 | 40 | 50 | 60 | / | ||
türü | C10 | C13 | C16 | C20 | C25 | C32 | ||
Sayı | 45 | 60 | 70 | 95 | 120 | 150 | ||
Çıkış | Çalışma modu | Sabit akım | ||||||
Yük türü | LED | |||||||
Yanıp sönen / yanıp sönen olmayan | Parlama değeri: tüm karartma aralığı için% 2'den az | |||||||
Başlama saati | <1s (@230Vac,) | |||||||
Sıkıntısız çıkış voltajı | 95V DC Max. | |||||||
Yük çıkış voltaj aralığı | 12-83V DC | |||||||
Tam yük çıkış gücü | 30W en fazla | |||||||
Yük çıkış akımı | 110~300mA: Ayrıntılar için |
|||||||
Sabit akım/gerilim Kesinlik | Sabit Akım Doğruluğu ±5% | |||||||
Kablolama yöntemi | Baskı terminalı, wİreÇapraz kesim: 0.75-1.5mm2 | |||||||
Kontrol Yöntemi | Birincil PUSH Hafifleştirme | Birincil PUSH karartma (Max.lead length:20M) | ||||||
1-10V ((0-10V) Hafifleştirme | 1-10V karartma ((Port akımı<1MA) kapanma fonksiyonu yok (Max.lead uzunluğu: 20M) |
|||||||
Karanlıklandırma aralığı | Birincil PUSH ve DALI karartma: 0%-100% 1-10V karartma: 2%-100% |
|||||||
Birincil PWM Hafifleştirme | 1-10V port PWM karartma (3KHZ-8KHZ) | |||||||
Potansiyometre | Evet, 100kΩ | |||||||
DALI Hafifleştirme | DALI karartma (Max.lead length:300M) | |||||||
İstisnaProtasyonREkipmanlar | Sıcaklık üzerinde çıkış koruma |
Evet, kendi kendine iyileşme fonksiyonu olmadan (soruşturulabilir) | ||||||
Çıktı kısa devre koruması | Evet, kendi kendine iyileşme fonksiyonu olmadan (soruşturulabilir) | |||||||
Çalışan Çevre |
Çalışma sıcaklığı/nemliği | -25°C~50°C Nem: 85% (Kondansif olmayan) | ||||||
Depolama sıcaklığı/nemliği | -40°C~80°C, Nem: 10%~95% | |||||||
Max. case temp ((Tc) | 85°C | |||||||
Güvenlik & EMC |
EMC standardı | EN55015 EN61547 EN61000-3-2 | ||||||
DALI protokol standardı | IEC62386-102, IEC62386-207 DT6 | |||||||
Güvenlik standardı | EN61347-1 EN61347-2-13 | |||||||
Sertifikasyon | ENEC, SEMKO. CB. CE | |||||||
Voltajı kaldırın | 3750Vac, 5mA, 60s (Giriş L N-Giriş SEC) | |||||||
Diğerleri | Koruma dereceleri | IP20 | ||||||
Koruma türü | Sınıf II | |||||||
Kurulum türü | Bağımsız tesis | |||||||
Kurulum boyutu | 103*67*22mm | |||||||
Karartma bellek fonksiyonu | Evet, PUSH hafıza kesintisi | |||||||
PUSH karartma senkronizasyonu | En fazla 15 ünite. | |||||||
Paketleme talebi | Kullanım talimatı + karton + dış karton ((K=A) | |||||||
Ağırlık | 139 g | |||||||
Yaşam | 5 yıl @Ta tam yük | |||||||
Not: Belirtilmedikçe tüm parametreler 230Vac giriş voltajı ve 25 derecelik bir ortamda test edilir. |
3Boyut (birim: mm)
4Kablolama Şekli.
Şekil A.DALISıfırMing
Fig.BDim'e basMing
Fig.C1-10V DimMing
5- İndirme.
6. Karanlık eğri
7.Mevcut vites ayarları
Akım ((mA) | DIP | Pomax ((W) | Çıktı ((V) | ||||
1 | 2 | 3 | 4 | ||||
110mA | - | - | - | - | 9.1 | 12 ¢ | 83 |
230mA | Açık. | - | - | - | 19.1 | 12 ¢ | 83 |
240mA | - | Açık. | - | - | 19.9 | 12 ¢ | 83 |
260mA | - | - | Açık. | - | 21.6 | 12 ¢ | 83 |
300mA | - | - | - | Açık. | 22.8 | 12 ¢ | 83 |
8. ON/OFF & Dimming Operasyonunun Tanımı
A. PUSH düğmesine kısa basın (kısa basma süresi 0.1S-1S) ve LED sürücüsü açılır veya kapatılır.
B. Sadelik: PUSH düğmesine basın ve tutun (1S-8S), LED sürücüsü sönükleme, parlaklaşma veya sönüklemeyi sağlayabilir, sönükleme aralığı 2-100% 'dir.
C. Hafıza: PUSH karartması bir karartma hafıza fonksiyonuna sahiptir.
D. Sıcaklama senkronizasyonu: Aynı PUSH düğmesine bağlı güç, PUSH düğmesine 15 saniyeden uzun süre basıp tutarak senkronize edilebilir.
E. DALI karartma modu: Güç kaynağını DALI sistemine bağlayın ve DALI makinesini karartın.
9. ihtiyaç duyulan konularATtention
1) Giriş gücünü açmadan önce LED telinin yükle bağlantılı olması gerekir, aksi takdirde LED tel hasar görebilir.
2) LED sürücü girişi kapatıldıktan sonra, çıkışta yaklaşık 3 dakika boyunca muhafaza edilebilen bir geri kalan voltaj olacaktır.
