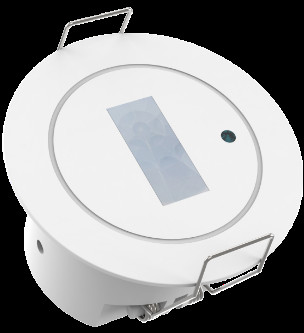

RS-485 protokolü yüzey montajlı PIR varlık dedektörü, montaj yüksekliği 4m

  • RS-485 protocol surface mounted PIR presence detector with 4m mounting height
Menşe yeri Çin
Marka adı Merrytek
Sertifika CE
Model numarası MSA238D IR 485
Min sipariş miktarı 100 adet.
Fiyat Anlaşılabilir
Ambalaj bilgileri Beyaz kutu+ Beyaz kutu etiketleri+ Fıçı tahtası+ Karton(K=A)
Teslim süresi <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, Numune v
Ödeme koşulları T/T
Yetenek temini 10,000pcs aylık

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Giriş Voltajı 12-24VDC Çalışma akımı En fazla 20mA.
Güç tüketimi ≤0,5W Görev RS485
Kullanılabilir PIR hareket algılama, gün ışığı sensörü Montaj Yüksekliği 2.5-4m.
Kurulum Fırlatmalı kesim boyutu Φ45mm
Mesaj bırakın
Ürün Açıklaması

RS-485 protokolü yüzey montajlı PIR varlık dedektörü, montaj yüksekliği 4m


1. Özellikleri
1) PIR hareket algılama
2) Fresnel merceğinin düz dikdörtgenli görünümü
3) RS-485 protokolünün doğru çıkışı
4) Gün ışığı algılayıcı kullanılabilir
5) Algılama alanı, bekleme süresi ve gündüz ışığı eşiği vb.
6) Maksimum algılama aralığı: algılama uzun tarafından çapı 0-4m, algılama kısa tarafından çapı 0-1m
7) Koridor ve Tuvalet hareket algılama şiddetle tavsiye edilir
8) Akış montajı ve yüzey montajı mevcuttur
9) Mükemmel tavan montajı için kompakt mini boyut



2.Parametreler

Giriş/çıkış Giriş voltajı 12-24V DC
İsimlendirilmiş voltaj 12/24V DC
Çalışma akımı En fazla 20mA
Güç tüketimi ≤0.5W @12/24V DC
Çıkış sinyali RS485
Sensör parametresi Görev PIR hareket algılama, gündüz ışığı sensörü
Bulma Alanı RS485 protokolü / uzaktan ayarlama: 100%/75%/50%/25%
Bekleme Zamanı RS485 protokolü/uzaktan kumanda ayarları:10S/30S/1min/5min/10min/20min/30min
Gün ışığı sensörü rapor aralığı 0-1200lux
Radius algılama aralığı (% 100 hassasiyete dayanarak) 3m yükseklik kurulumuna dayalı tangensial hareket: 4-5m @ 25°C ((radyal hareket algılama aralığı kısaltılacak)
Uzaktan kumanda Kullanılabilir
Montaj yüksekliği 2.5-4m tipik değer: 3m
Başvuru envBenRonment Borma deliği Φ45mm
Çalışma sıcaklığı -25°C...+50°C ((farklı sıcaklıklara göre algılama aralığı farklı olabilir)
Depolama sıcaklığı -40°C~+80°C
Garanti 3 yıl ((içeride uygulandığında ürün kalitesi sorunu nedeniyle kullanılabilir)
Sertifika standardı Sertifika CE ile uyumlu
Çevre gereksinimleri RoHS uyumlu
IP derecesi IP20
“N/A”, kullanılamaz anlamına gelir.

3Boyut.

RS-485 protokolü yüzey montajlı PIR varlık dedektörü, montaj yüksekliği 4m 0

RS-485 protokolü yüzey montajlı PIR varlık dedektörü, montaj yüksekliği 4m 1



4Kablolama Şekli.

RS-485 protokolü yüzey montajlı PIR varlık dedektörü, montaj yüksekliği 4m 2

Kablolama planı önerisi:

1El el kablolama çok tavsiye edilir, ancak yıldız-topoloji veya ağaç-topoloji şiddetle reddedilir

2. RS-485 düzen tel uzunluğu 300m'den uzun olmamalıdır ve 12 sensör bir devrede maksimum miktar düzenidir.

3. Bir 4 pinli kalkan tel veya sınıf 6 ağ tel düzen için şiddetle tavsiye edilir

4Sensörümüzün terminal direnci yok. RS-485 otobüsünde bir impedans eşleşme sorunu varsa, terminalde 2 adet 120Ω direnci bağlamanızı öneririz.


5Radyasyon tespiti.

RS-485 protokolü yüzey montajlı PIR varlık dedektörü, montaj yüksekliği 4m 3





6- Bulma sinyali.



Ürün insan hareket sinyallerini algılar ve aşağıda hareket sinyallerinin bir açıklaması vardır:

Hareket sinyali:algılama alanında önemli bir insan hareketini (yürüyüşünü) tespit eder.



7MH18'in uzaktan kumandası.

RS-485 protokolü yüzey montajlı PIR varlık dedektörü, montaj yüksekliği 4m 4




Daha fazla bilgi için lütfen satış temsilcimizle iletişime geçin.
