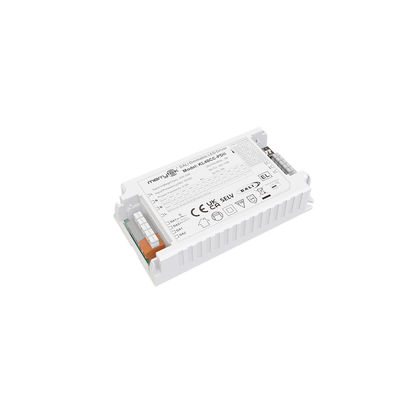

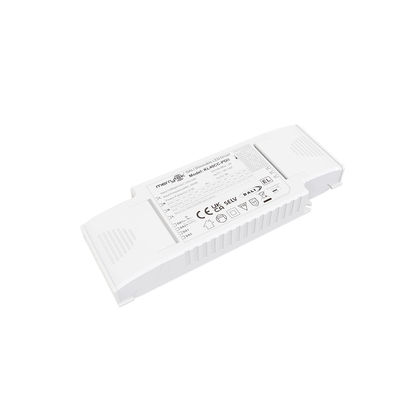

40W DALI2 DT8 ayarlanabilir LED sürücüsü, DIP anahtarları çalışırken akım 500mA'dan 1050mA'ya kadar tutar

  • 40W DALI2 DT8 dimmable LED driver constnat current 500mA to 1050mA while DIP switches
  • 40W DALI2 DT8 dimmable LED driver constnat current 500mA to 1050mA while DIP switches
Menşe yeri Shenzhen, Çin
Marka adı Merrytek
Sertifika CE
Model numarası KL40CC-PDII
Min sipariş miktarı 100 adet.
Fiyat Anlaşılabilir
Ambalaj bilgileri beyaz kutu+ Talimatlar Fıçı Tahtası Dış Karton (K=A)
Teslim süresi <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, Örnek ve
Ödeme koşulları T/T
Yetenek temini ayda 20.000 adet

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Çalışma gerilimi 220-240Vac 50Hz /60Hz Güç faktörü ≥0,95 @230VAC （Tam yük）
Hazırda bekleme gücü ≤0,5W（@230Vac） Verimlilik 86%Max. @230VAC (Tam yük)
Çalışma modu Dali DT8, Acil Durum İşlemi DT19 Kurulum boyutu 180*67*24mm
Ev materyalleri Plastik Yaşam süresi 50000 saat @Ta tam yükte
Mesaj bırakın
Ürün Açıklaması

40W DALI2 DT8 ayarlanabilir LED sürücüsü, DIP anahtarları çalışırken akım 500mA'dan 1050mA'ya kadar tutar





[Ürün Özelliği]

  • Tüm karartma aralığı için yanıp sönmez
  • Bekleme gücü 0.5W'den az
  • Baskı düğmesi ile birincil karartma
  • Dahili DALI arayüzü DT8
  • Merkezi olarak beslenen DC acil operasyonu DT19
  • Koruma: kısa devre / aşırı sıcaklık / aşırı gerilim
  • Yüksek ortam sıcaklığı için akımın azalması
  • Hafıza fonksiyonu ile hafifleştir
  • 5 yıllık garanti



  • Parametreler
Giriş Çalışma Voltajı 198-264VAC 50Hz /60Hz
Adlık Giriş Voltajı 220-240VAC 50Hz /60Hz
DC Giriş Voltaj aralığı 200-240VDC
Girdi akımı 0.21A Max.
Girdi Girdi Akımı <15A (Yarı akım darbe genişliği 100US) @230VAC
Güç faktörü ≥0.95 @230VAC (Tam yük)
Toplam Harmonik Bozulma Tipik: %13 (@230Vac, %100 yük)
Bekleme gücü ≤0.5W ((@230Vac)
Verimlilik 86%Max. @230VAC (Tam yük)
Kablolama Yöntemi İtme ucu, tel çapraz kesimi: 0.75- 1.5 mm2
Loop-in&Loop-out miktarı 22PCS ((@230Vac)

Otomatik devre kesici

(Delideki akımı hesapla)

 türü B10 B13 B16 B20 B25 /
Sayı 20 25 30 45 50 /
türü C10 C13 C16 C20 C25 C32
Sayı 35 48 55 70 90 110
Çıkış Çalışma modu Sabit akım
Yük türü LED
Ripple gereksinimleri (parıldayan veya parıltısız) Parlama değeri: tüm karartma aralığı için% 2'den az
Başlama saati <0.7s (@230Vac) <0.5s (@ DC Giriş)
Sıkıntısız çıkış voltajı 68VDC maksimum.
Yük çıkış voltaj aralığı 12-50VDC
Tam yük çıkış gücü 40W maksimum.
Yük çıkış akımı 500~1050mA: Ayrıntılar için:
Çıkış Sabit akım/gerilim Kesinlik Sabit Akım Doğruluğu ±5%
Kablolama yöntemi İtme ucu, tel çapraz kesimi: 0.75- 1.5 mm2
Kontrol Yöntemi Birincil PUSH Hafifleştirme Birincil PUSH karartma (Max..lead length: 20 M)
1-10V karartma Hayır
Karanlıklandırma aralığı Birincil PUSH ve DALI karartma: 0%-100%
Potansiyometre Hayır
DALI Hafifleştirme DALI karartma (Max..lead length: 300 M)
İstisnaProtasyonREkipmanlar Sıcaklık üzerinde çıkış
koruma		 Evet, kendi kendine iyileşme fonksiyonu olmadan ((Bilinebilir)
Çıktı kısa devre koruması Evet, kendi kendine iyileşme fonksiyonu olmadan ((Bilinebilir)

Çalışan

Çevre

 Çalışma sıcaklığı/nemliği -25°C~50°C Nem:%85 (Kondansif olmayan)
Depolama sıcaklığı/nemliği -40°C~80°C, Nem:%10~95%
Max. case temp ((Tc) 85°C

Güvenlik

& EMC

 EMC standardı EN55015 EN61547 EN61000-3-2
DALI protokol standardı IEC62386-101 / 102 / 207 DT6 / 209 DT8 / 220 DT19
Güvenlik standardı EN61347-1 EN61347-2-13
Sertifikasyon CE
Voltajı kaldırın 3750Vac, 5mA, 60s (Giriş L N-Giriş SEC)
Diğerleri Koruma dereceleri IP20
Koruma türü Sınıf II
Dahili kurulum 120*64.8*24 mm
Bağımsız tesis 179.6*66.9*24mm
Karartma bellek fonksiyonu Evet, PUSH hafıza kesintisi
PUSH karartma senkronizasyonu En fazla 15 ünite.
Paketleme talebi Beyaz kutu + talimatlar Klipboard Dış karton ((K=A)
Ağırlık 150 g
Yaşam 5 yıl @Ta tam yük
Not: Farklı belirtilmedikçe, tüm parametreler 230VAC giriş voltajı ve 25 °C ortamında test edilir.
  • Boyut (birim: mm)

40W DALI2 DT8 ayarlanabilir LED sürücüsü, DIP anahtarları çalışırken akım 500mA'dan 1050mA'ya kadar tutar 040W DALI2 DT8 ayarlanabilir LED sürücüsü, DIP anahtarları çalışırken akım 500mA'dan 1050mA'ya kadar tutar 1





  • Kablolama Şeması

 40W DALI2 DT8 ayarlanabilir LED sürücüsü, DIP anahtarları çalışırken akım 500mA'dan 1050mA'ya kadar tutar 240W DALI2 DT8 ayarlanabilir LED sürücüsü, DIP anahtarları çalışırken akım 500mA'dan 1050mA'ya kadar tutar 3



Şekil A.DALISıfırMing                                                                                     Fig.BDim'e basMing



  • Devalüasyon

40W DALI2 DT8 ayarlanabilir LED sürücüsü, DIP anahtarları çalışırken akım 500mA'dan 1050mA'ya kadar tutar 4



  • Karanlık eğrisi ve aralığı

 40W DALI2 DT8 ayarlanabilir LED sürücüsü, DIP anahtarları çalışırken akım 500mA'dan 1050mA'ya kadar tutar 540W DALI2 DT8 ayarlanabilir LED sürücüsü, DIP anahtarları çalışırken akım 500mA'dan 1050mA'ya kadar tutar 6



  • Mevcut vites ayarları:
Akım (mA) DIP Pomax ((W) Çıktı ((V)
1 2 3 4
500 - - - - 25.0 12 ¢ 50
550 Açık. - - - 27.5 12 ¢ 50
600 - Açık. - - 30.0 12 ¢ 50
650 Açık. Açık. - - 32.5 12 ¢ 50
700 - - Açık. - 35.0 12 ¢ 50
750 Açık. - Açık. - 37.5 12 ¢ 50
800 - Açık. Açık. - 40.0 12 ¢ 50
850 - Açık. Açık. - 40.0 12 ¢ 47
900 - - Açık. Açık. 39.6 12 ¢ 44
950 Açık. - Açık. Açık. 39.9 12 ¢ 42
1000 - Açık. Açık. Açık. 40.0 12 ¢ 40
1050 Açık. Açık. Açık. Açık. 39.9 12 ¢ 38
  • Aç/Kapat & Karanlıklandırma İşleminin Açıklaması

A. PUSH düğmesine kısa basın (kısa basma süresi 0.1S-1S), LED sürücüsü açılır veya kapatılır.

B. Hafifleştirme: PUSH düğmesine basın ve tutun (1S-8S), LED sürücüsü hafifleştirme, parlaklaştırma veya hafifleştirme sağlayabilir, hafifleştirme aralığı 2-100% 'dir.

C. Hafıza: PUSH karartması, karartma hafıza fonksiyonuna sahiptir.

D. Sıcaklama senkronizasyonu: Aynı PUSH düğmesine bağlı güç, PUSH düğmesine 15 saniyeden uzun süre basıp tutarak senkronize edilebilir.

E. DALI karartma modu: Güç kaynağını DALI sistemine bağlayın ve DALI makinesinden karartılabilir.



  • ATtentions

1) Giriş gücünü açmadan önce sürücü, armatürlere bağlanmalıdır, aksi takdirde armatürler hasar görebilir.
