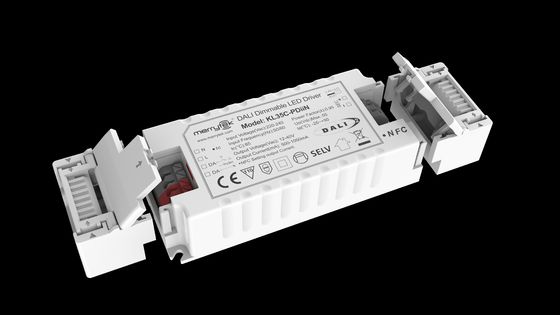

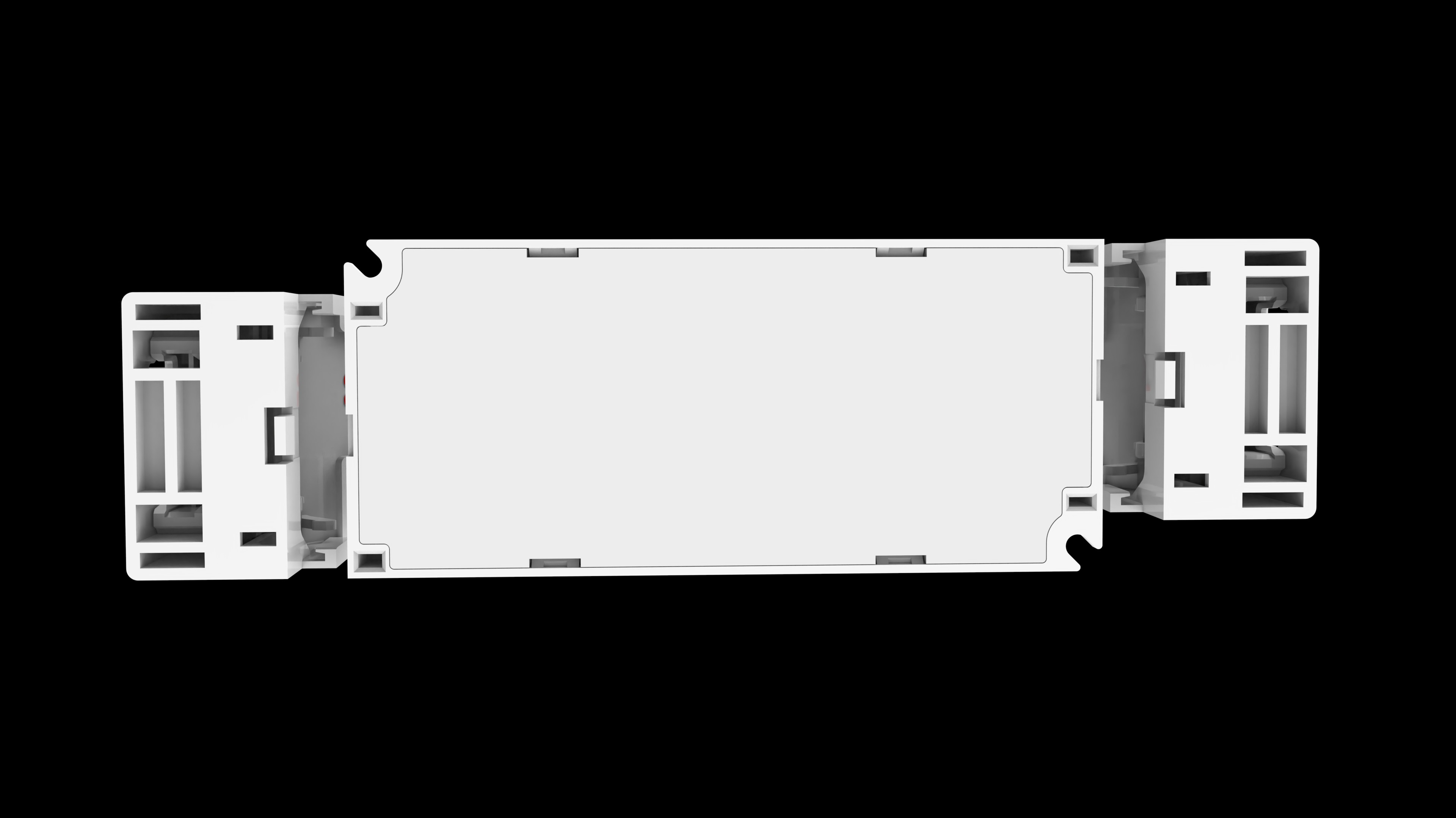

35W DALI2 ve PUSH karartma sabit akım sürücüsü NFC programlanabilir LED sürücü 500-1050mA

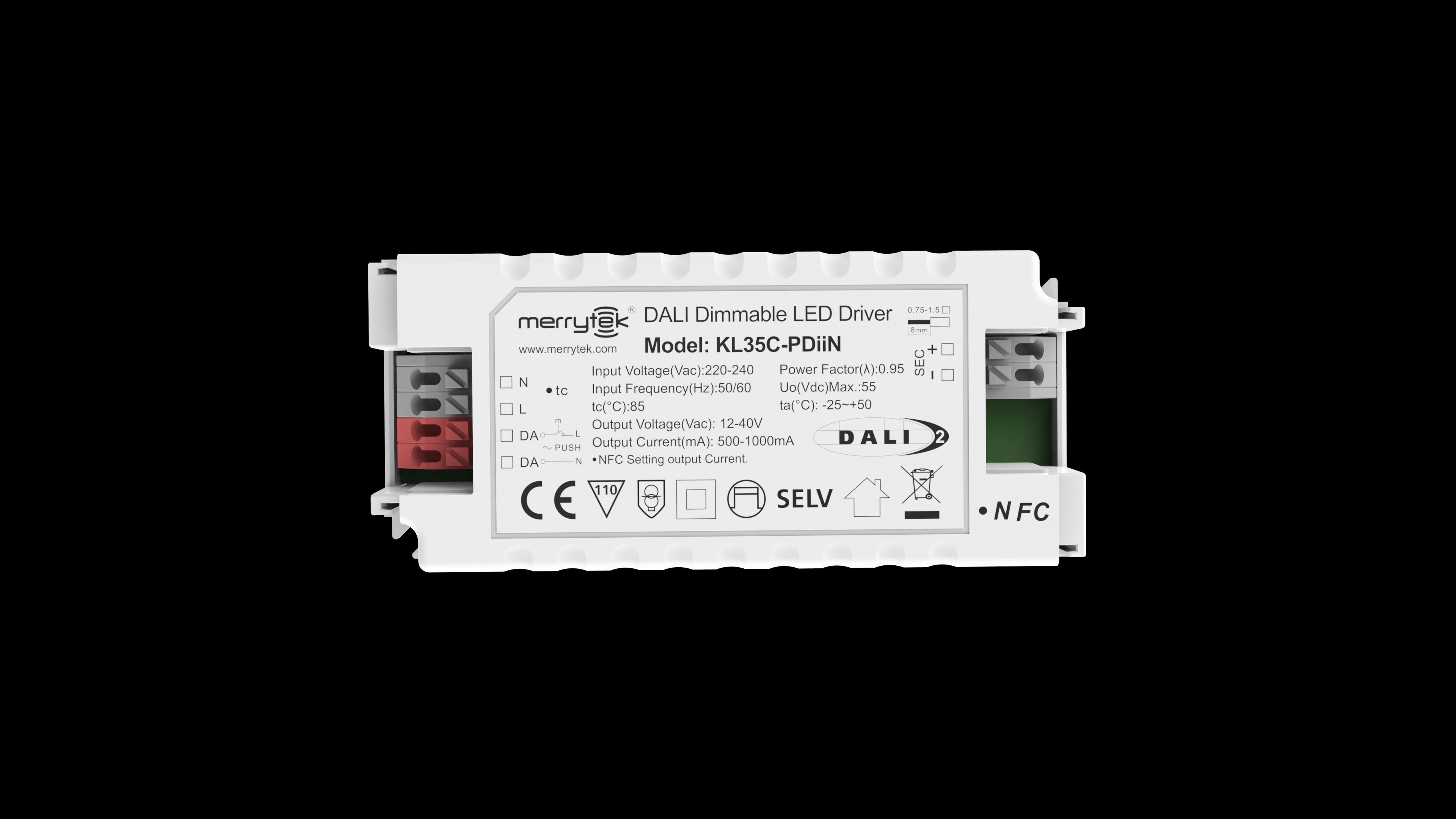

  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA

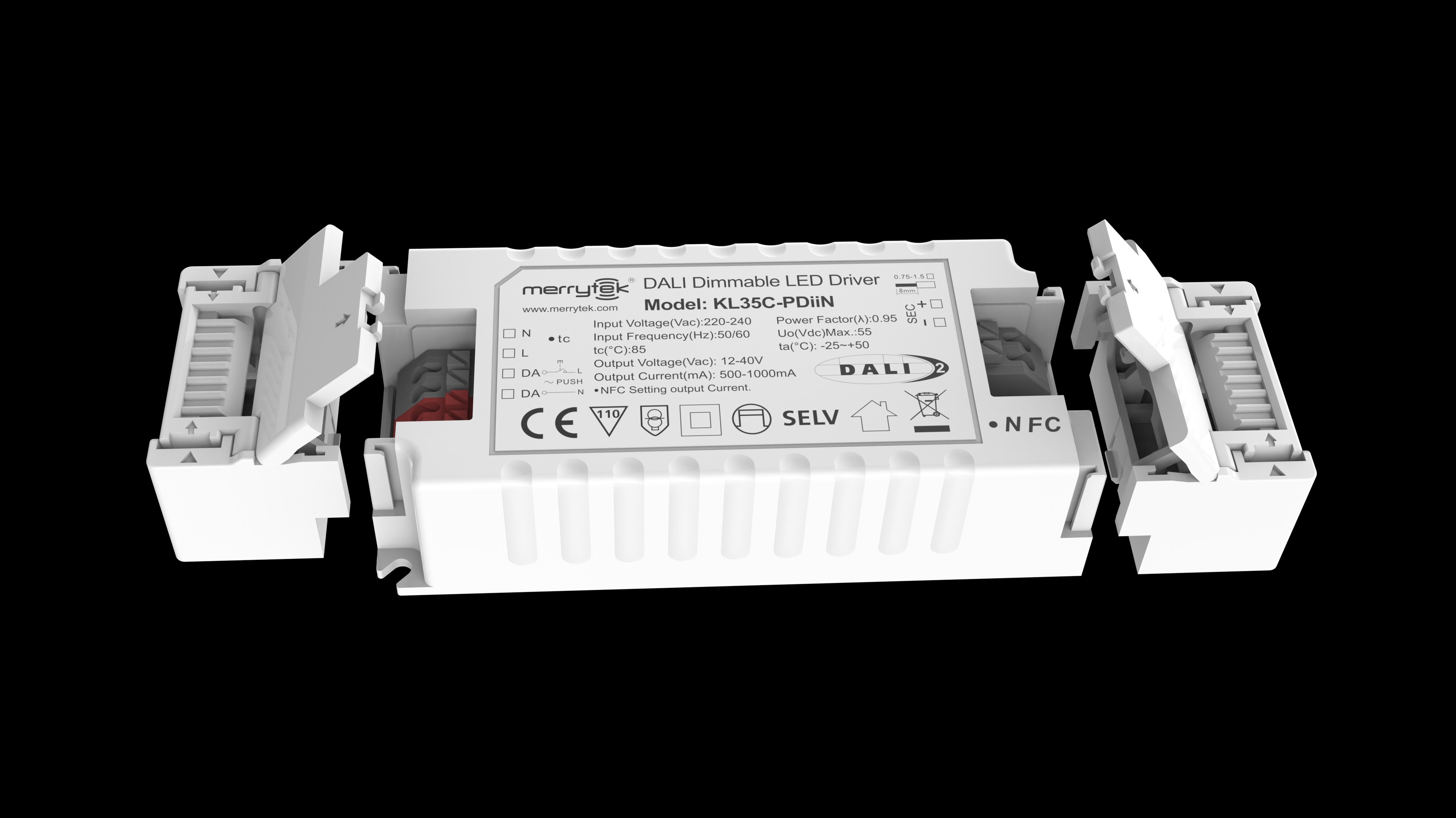

  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA

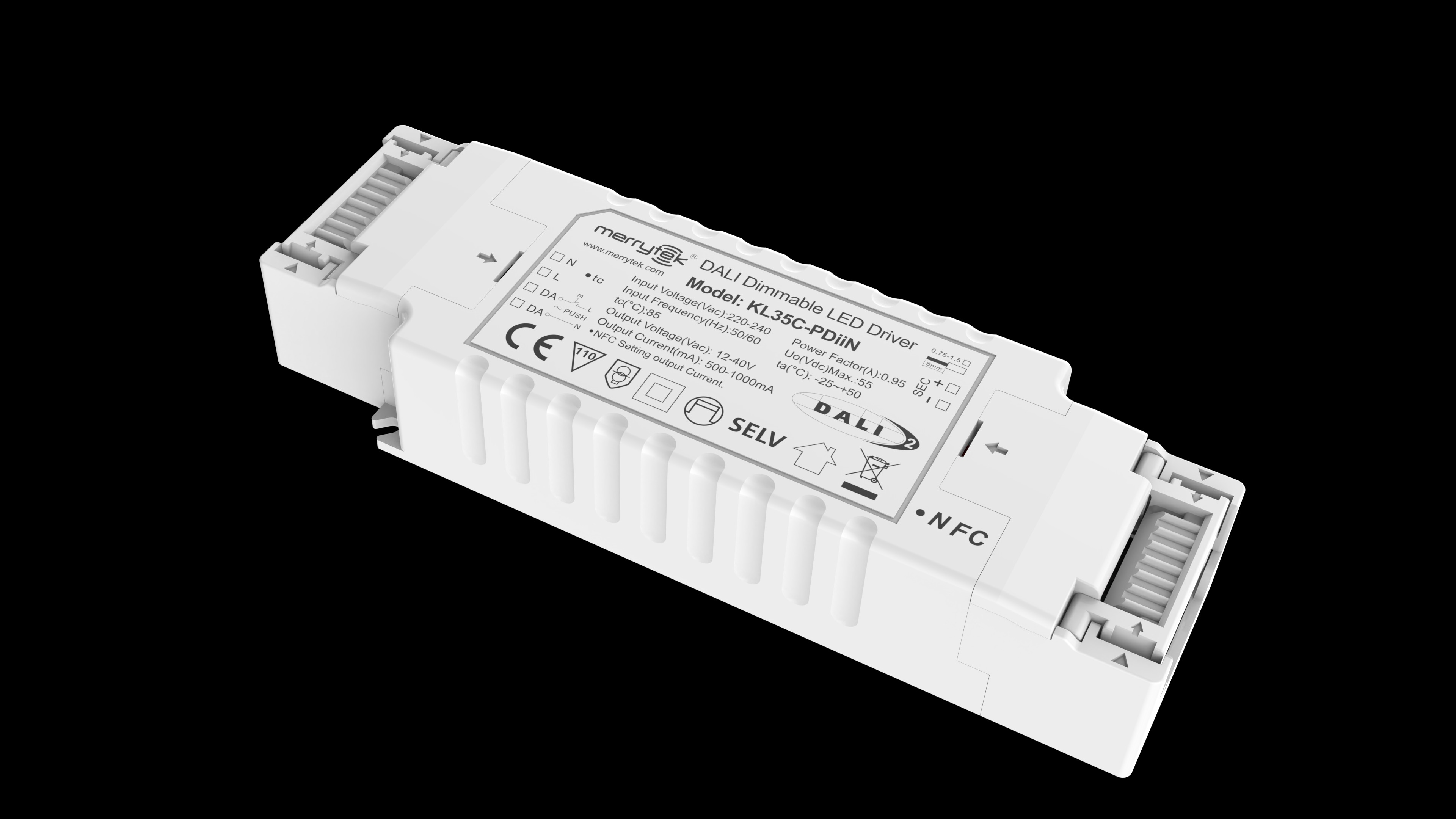

  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA

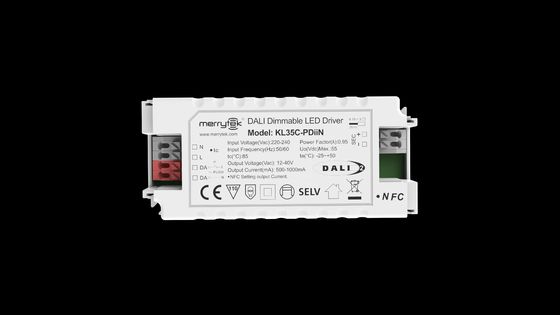

  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA

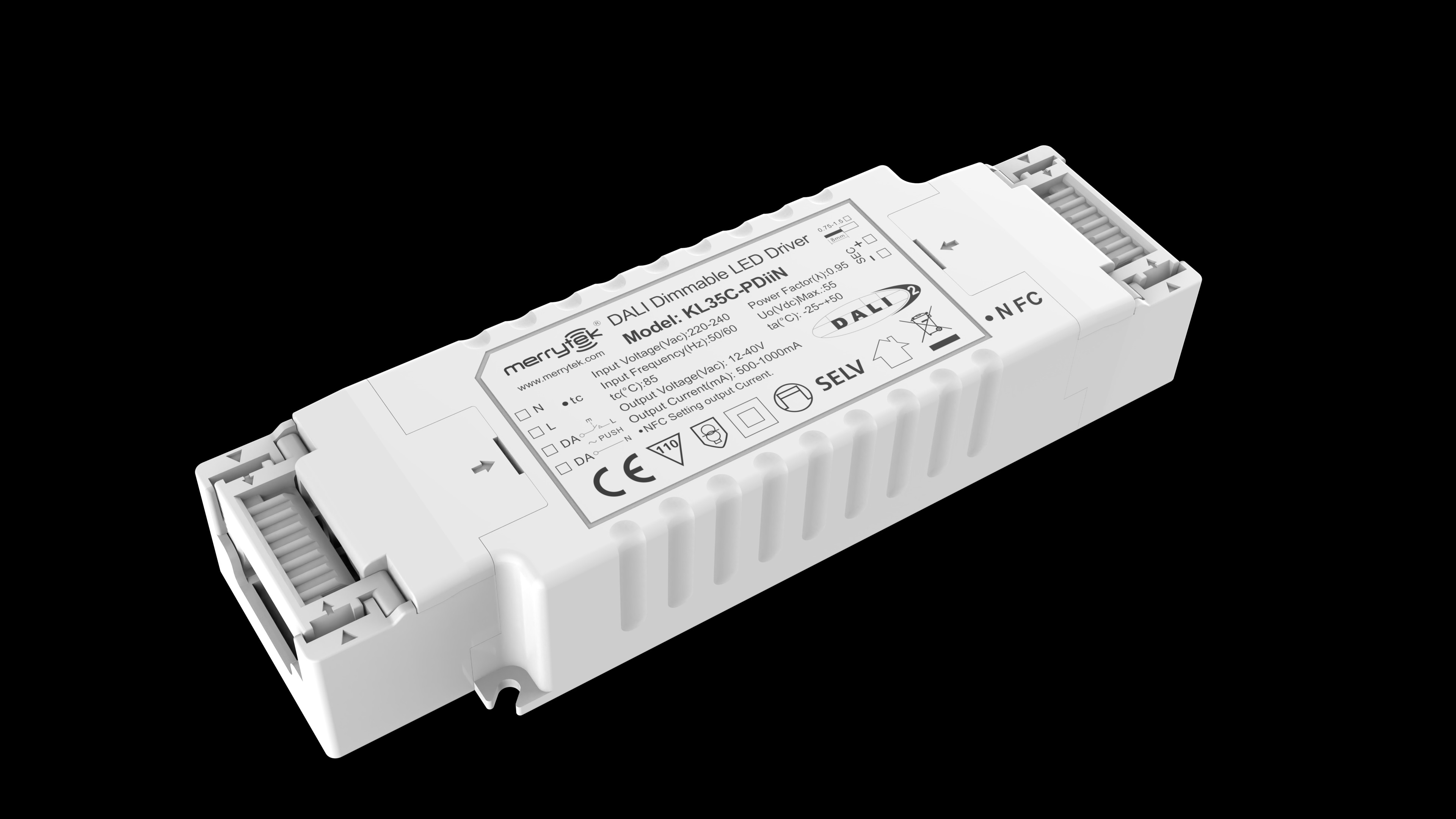

  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA

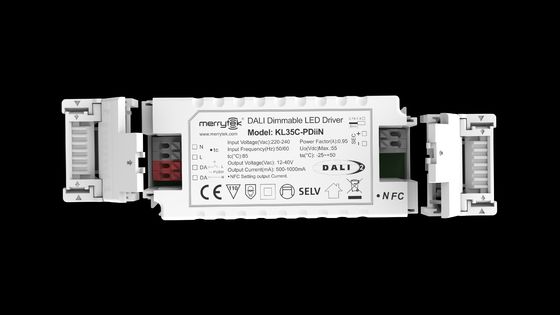

  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA

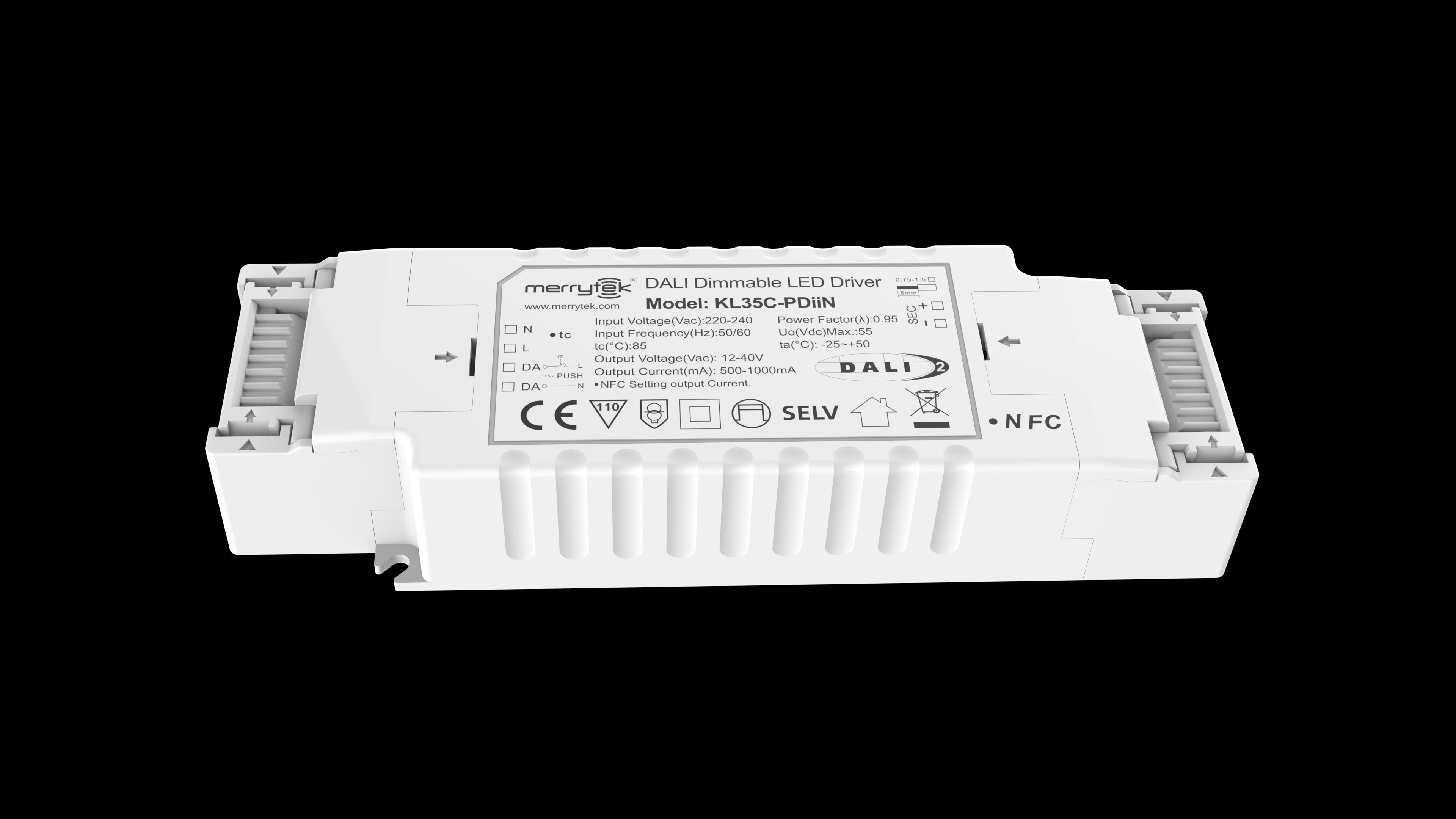

  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA

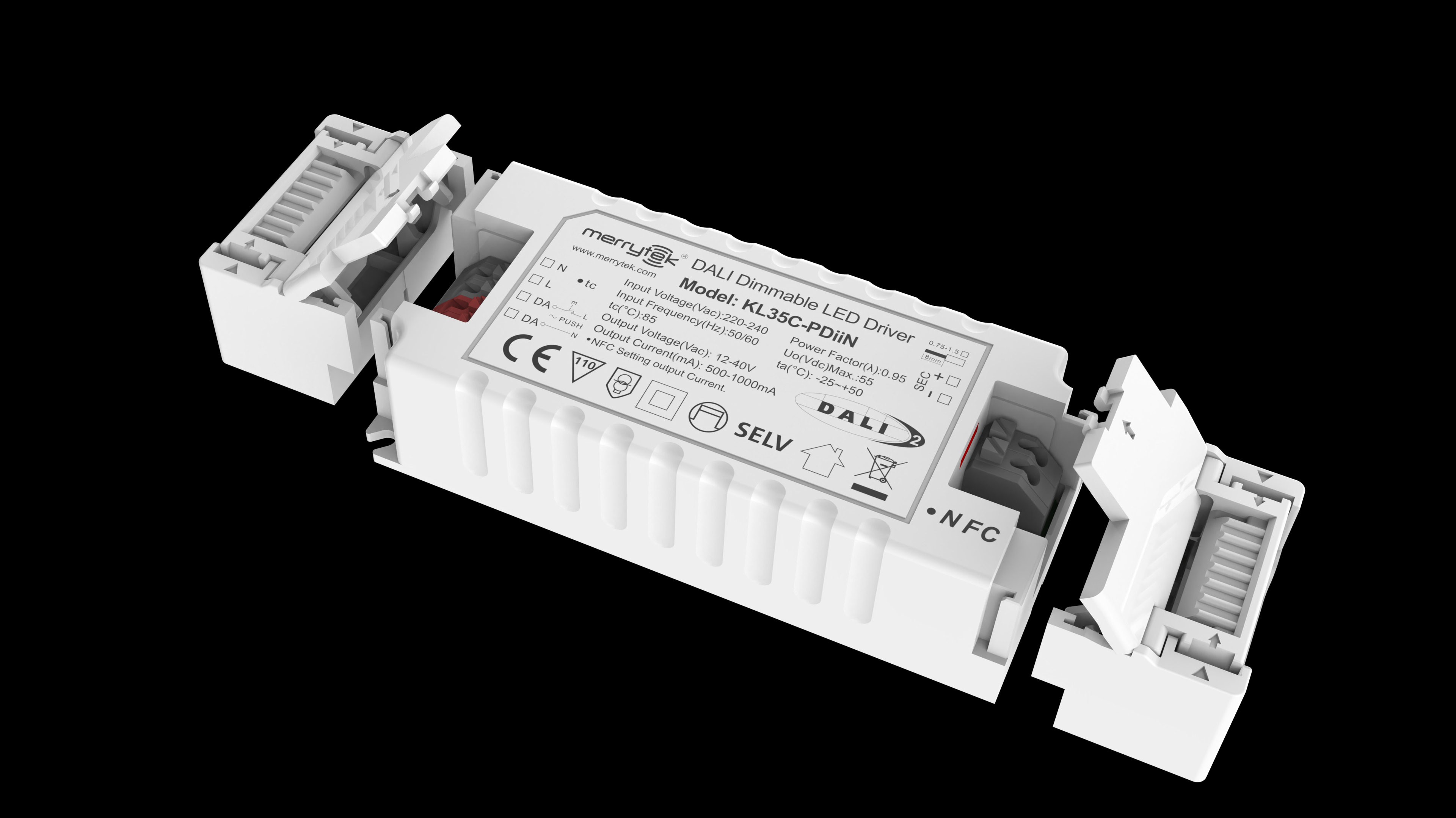

  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA
  • 35W DALI2 & PUSH dimming constant current driver NFC programmable led driver 500-1050mA
Place of Origin Shenzhen, China
Marka adı Merrytek
Sertifika CE
Model Number KL35C-PDiiN
Minimum Order Quantity 100pcs
Fiyat Anlaşılabilir
Packaging Details white box+ Instructions Clapboard Outer Carton（K=A）
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 4-5 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 20,000pcs per month

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Operating Voltage 220-240VAC 50Hz /60Hz Power Factor ≥0.95 @230VAC （Full load）
Stand-by Power ≤0.5W（@230Vac） Efficiency 87%Max. @230VAC （Full load）
Operating mode DALI2 dimming & PUSH dimming Installation dimension 136*42.5*24mm
Warranty 5 years Output constant current 500-1050mA
Mesaj bırakın
Ürün Açıklaması

35W DALI2 & PUSH karartma sabit akım sürücüsü NFC programlanabilir LED sürücüsü 500-1050mA





[Ürün Özelliği]

  • Tüm karartma aralığı için yanıp sönmez
  • Bekleme gücü 0.5W'den az
  • Baskı düğmesi ile birincil karartma
  • Kablosuz programlama için NFC teknolojisi
  • Dahili DALI arayüzü DT6
  • Merkezi olarak beslenen DC acil operasyonu DT19
  • CLO tazminatı
  • Koruma: kısa devre / aşırı sıcaklık / aşırı gerilim
  • Yüksek ortam sıcaklığı için akımın azalması
  • Hafıza fonksiyonu ile hafifleştir
  • 5 yıllık garanti

[Parametreler]

  Mikroseri KL10C-PDiiN KL20C-PDiiN KL35C-PDiiN
Giriş Çalışma Voltajı 198-264Vac 50Hz/60Hz
Adlık Giriş Voltajı 220-240Vac 50Hz/60Hz
DC Giriş Voltaj aralığı 200-240Vdc
Girdi akımı 0.06A Max. 0.11A Max. 0.19A Max.
Girdi Girdi Akımı <15A (Yarı akım darbe genişliği100μs) @230Vac
Güç faktörü ((@230V100% yük) ≥ 0.9C ≥ 0.93 ≥ 0.95
Toplam Harmonik Bozulma Tipik:% 15 (@ 230Vac,% 100 yük)
Bekleme gücü ≤0.5W (@PUSH veya DALI kapandığında 230Vac)
Verimlilik ((@ 230Vac,% 100 yük) % 81 86% % 87
Kablolama Yöntemi 0.75mm2 0.75-1.5mm2

Otomatik devre kesici



 KL10C-PDiiN (Üzerindeki akımı hesapla)
türü B10 B13 B16 B20 B25 /
Sayı 40 50 65 85 100 /
türü C10 C13 C16 C20 C25 C32
Sayı 70 90 110 140 170 220
KL20C-PDiiN (Üzerindeki akımı hesapla)
türü B10 B13 B16 B20 B25 /
Sayı 25 35 45 55 65 /
türü C10 C13 C16 C20 C25 C32
Sayı 60 70 80 110 130 160
KL35C-PDiiN (Üzerindeki akımı hesapla)
türü B10 B13 B16 B20 B25 /
Sayı 25 30 40 50 60 /
türü C10 C13 C16 C20 C25 C32
Sayı 40 55 60 80 105 130
Çıkış Çalışma modu Sabit akım
Yük türü LED
Ripple gereksinimleri (Flickering veya Flickering-Free) Parlama değeri: tüm karartma aralığı için% 5'ten az
Başlama saati <1s (@230Vac)
Sıkıntısız çıkış voltajı 50V DC Max. 55V DC Max. 55V DC Max.
Yük çıkış voltaj aralığı 3-40V DC 12-40V DC 12-40V DC
Tam yük çıkış gücü 10W 20W 35W
Yük çıkış akımı 150-350mA 100-550mA 500-1050mA
Sabit akım/gerilim Kesinlik Sabit Akım Doğruluğu ±5%
Kablolama yöntemi 0.5mm2 İtme ucu, tel çapraz kesimi: 0.75-1.5mm2
Kontrol Yöntemi Birincil PUSH Hafifleştirme Birincil PUSH karartma (Max.lead length:20M)
Karanlıklandırma aralığı Birincil PUSH ve DALI karartma: 0%-100%
DALI Hafifleştirme DALI karartma (Max.lead length:300M)
İstisnaProtasyonREkipmanlar Sıcaklık üzerinde çıkış
koruma		 Evet, kendi kendine iyileşme fonksiyonu olmadan ((Bilinebilir)
Çıktı kısa devre koruması Evet, kendi kendine iyileşme fonksiyonu olmadan ((Bilinebilir)

Çalışan

Çevre

 Çalışma sıcaklığı/nemliği -25°C~50°C Nem:%85 (Kondansif olmayan)
Depolama sıcaklığı/nemliği -40°C~80°C, Nem:%10~95%
Max. durum sıcaklığı (Tc) 85°C

Güvenlik

& EMC

 EMC standardı EN55015 EN61547 EN61000-3-2
DALI protokol standardı IEC62386-102, IEC62386-207 DT6 251 252 253
Güvenlik standardı EN61347-1 EN61347-2-13
Sertifikasyon CE
Voltajı kaldırın 3750Vac, 5mA, 60s (Giriş L N-Giriş SEC)
Diğerleri Koruma dereceleri IP20
Koruma türü Sınıf II
Kurulum türü Bağımsız kurulum ve yerleşik kurulum
Kırpma ile / 116*40.5*22 mm 136*42.5*24mm
Kırılmadan 64.5*40*23mm 78*40.5*22mm 96*42.5*24mm
Karartma bellek fonksiyonu Evet, PUSH hafıza kesintisi
PUSH karartma senkronizasyonu En fazla 15 ünite.
Paketleme talebi PE çantası+Yönerge + karton + dış karton ((K=A)
Ağırlık (Crimping dahil) / 86.9±5g 115.1±5g
Ağırlık (Crimping olmadan) 54±5g 100.5±5g 132.7±5g
Yaşam 5 yıl @Ta tam yük
Not: Tüm parametreler 230VAC giriş voltajı ve 25 °C ortamında test edilir.

[Bölüm]]



                          35W DALI2 ve PUSH karartma sabit akım sürücüsü NFC programlanabilir LED sürücü 500-1050mA 0

[Kablolama Şeması]]



 35W DALI2 ve PUSH karartma sabit akım sürücüsü NFC programlanabilir LED sürücü 500-1050mA 135W DALI2 ve PUSH karartma sabit akım sürücüsü NFC programlanabilir LED sürücü 500-1050mA 2



Şekil A.DALISıfırMing                                                                    Fig.BDim'e basMing



[Aydınlatma ve Hafifleştirme Eğeri]]

35W DALI2 ve PUSH karartma sabit akım sürücüsü NFC programlanabilir LED sürücü 500-1050mA 335W DALI2 ve PUSH karartma sabit akım sürücüsü NFC programlanabilir LED sürücü 500-1050mA 4



[Şimdiki Uyumlu Voltaj]

KL35C-PDiiN
Akım ((mA) Pomax ((W) Çıktı ((V)
500 20.0 3 ~ 40
550 22.0 3 ~ 40
600 24.0 3 ~ 40
650 26.0 3 ~ 40
700 28.0 3 ~ 40
750 30.0 3 ~ 40
800 32.0 3 ~ 40
850 34.0 3 ~ 40
900 35.1 3 ~ 39
950 35.2 3 ~ 37
1000 35.0 3 ~ 35
1050 34.7 3 ~ 33

Tipik akım veri kümeleri, LED armatür modellerini seçerken referans olarak kullanılır. Daha fazla akım seviyeleri 1mA adımlarında ayarlanabilir bir mobil APP kullanarak NFC tarafından ayarlanabilir.

35W DALI2 ve PUSH karartma sabit akım sürücüsü NFC programlanabilir LED sürücü 500-1050mA 5

Merrytek NFC indirmek için kodu tarayın.



[Aç/Kapat & Karanlıklandırma İşleminin Açıklaması]

A. PUSH düğmesine kısa basın (kısa basma süresi 0.1s-1s), LED sürücüsü açılır veya kapatılır.

B. Hafifleştirme: PUSH düğmesine basın ve tutun (1s-8s). LED sürücüsü hafifleştirme, parlaklık veya her ikisini de 1-100% bir hafifleme aralığında elde edebilir.

C. Hafıza: PUSH karartması, karartma hafıza fonksiyonuna sahiptir.

D. Sıcaklama senkronizasyonu: Aynı PUSH anahtarına bağlı güç, PUSH anahtarını 15 saniyeden uzun süre basarak tutarak senkronize edilebilir.

E. DALI karartma modu: Güç kaynağını DALI sistemine bağlayın ve DALI makinesinden karartılabilir.



[ İhtiyaç Duyan Konular ATtention]

1) Giriş gücünü açmadan önce LED sürücüsü yükle bağlanmalıdır; aksi takdirde LED sürücüsü hasar görebilir.

2) LED sürücü girişi kapatıldıktan sonra, çıkışta yaklaşık 3 dakika boyunca muhafaza edilebilen bir geri kalan voltaj olacaktır.

3) NFC aracılığıyla parametreleri ayarlamadan önce, lütfen sürücünün kapandığından emin olun.
