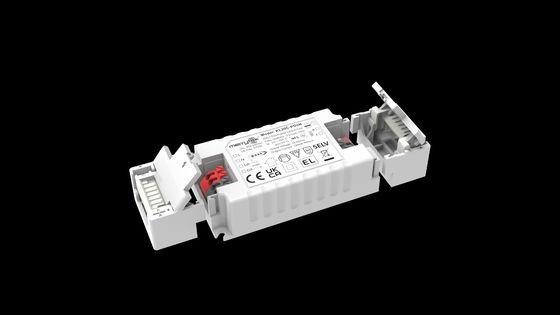

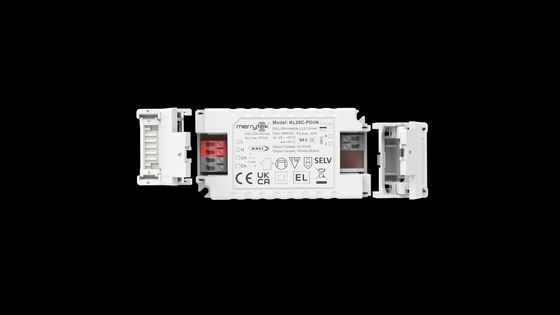

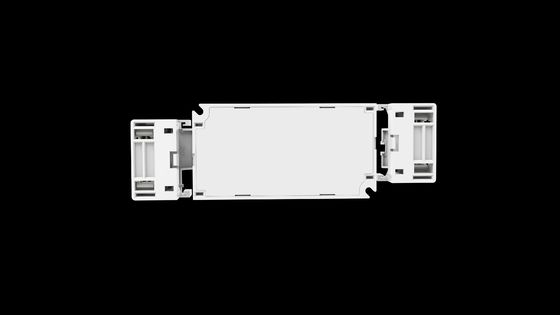

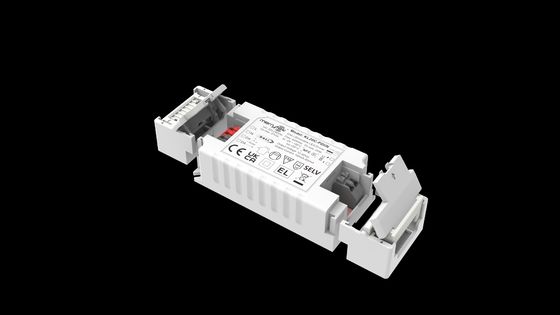

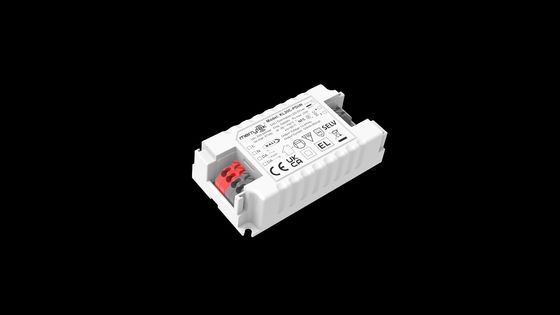

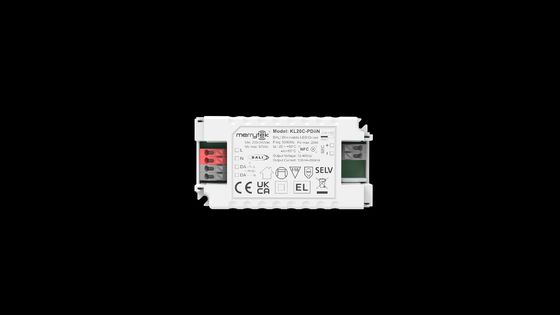

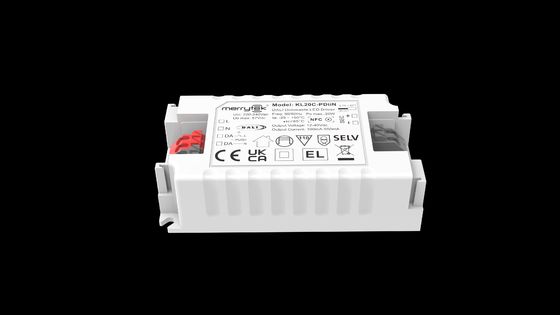

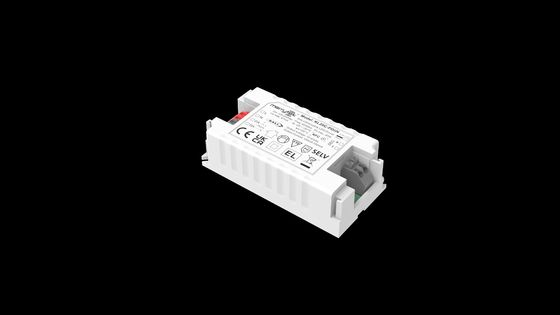

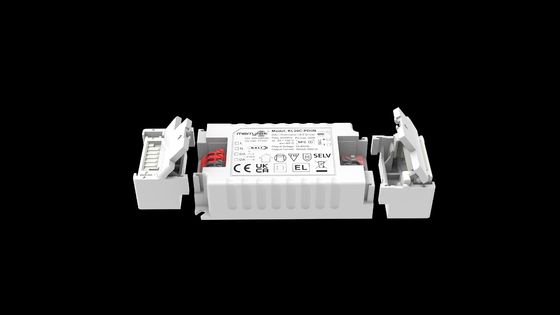

20W DALI2 DT6 500ma sabit akımlı LED sürücü 5 yıllık garanti süresi ile programlanabilir NFC

  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
Menşe yeri Shenzhen, Çin
Marka adı Merrytek
Sertifika CE
Model numarası KL20C-Pdiin
Min sipariş miktarı 100 adet.
Fiyat Anlaşılabilir
Ambalaj bilgileri beyaz kutu+ Talimatlar Fıçı Tahtası Dış Karton (K=A)
Teslim süresi <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, Örnek ve
Ödeme koşulları T/T
Yetenek temini ayda 20.000 adet

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Çalışma gerilimi 220-240Vac 50Hz /60Hz Güç faktörü ≥0.93 @230VAC （Tam Yük）
Hazırda bekleme gücü ≤0,5W（@230Vac） Verimlilik 86%Max. @230VAC (Tam yük)
Çalışma modu Dali2 karartma ve basma karartma Kurulum boyutu 116*40.5*22mm
Garanti 5 yıl Çıktı sabit akımı 100-550mA
Vurgulamak

500mA sabit akımlı LED sürücüsü

,

20W sabit akımlı LED sürücüsü

,

NFC Programlanabilir Sabit Akım LED Sürücü
Mesaj bırakın
Ürün Açıklaması

20W DALI2 DT6 500ma sabit akım led sürücü, 5 yıl garanti süresi ile NFC programlanabilir





     [Ürün Özelliği2) LED sürücü girişi kapatıldıktan sonra, çıkışta yaklaşık 3 dakika boyunca korunabilen bir artık gerilim olacaktır.

  • Tüm karartma aralığında titremesiz
  • 0,5W'ın altında bekleme gücü
  • Bir basma düğmesi ile birincil karartma
  • Kablosuz programlama için NFC teknolojisi
  • Dahili DALI arayüzü DT6
  • Merkezi olarak sağlanan DC acil durum çalışması DT19
  • CLO telafisi
  • Koruma: kısa devre / aşırı sıcaklık / aşırı gerilim
  • Yüksek ortam sıcaklığı için akımın düşürülmesi
  • Hafıza fonksiyonu ile basmalı karartma
  • 5 yıl garanti

[Parametreler2) LED sürücü girişi kapatıldıktan sonra, çıkışta yaklaşık 3 dakika boyunca korunabilen bir artık gerilim olacaktır.

  Mikro seri KL10C-PDiiN KL20C-PDiiN KL35C-PDiiN
Giriş Çalışma Gerilimi 198-264Vac 50Hz/60Hz
Nominal Giriş Gerilimi 220-240Vac 50Hz/60Hz
DC Giriş Gerilim aralığı 200-240Vdc
Giriş Akımı Maks. 0,06A Maks. 0,11A Maks. 0,19A
Giriş Ani Akımı <15A (Yarım akım darbe genişliği 100μs) @230Vac
Güç faktörü(@230V100% yük) ≥ 0.9C ≥ 0.93 ≥ 0.95
Toplam harmonik bozulma Tipik: %15 (@230Vac, %100 yük)
Bekleme gücü ≤0.5W (@230Vac PUSH veya DALI kapalıyken)
Verimlilik(@230Vac,100% yük) %81 %86 %87
Kablolama Yöntemi 0.75mm2 0.75-1.5mm2

Otomatik devre kesici



 KL10C-PDiiN (Teldeki akımı hesaplayın)
tip B10 B13 B16 B20 B25 /
Numara 40 50 65 85 100 /
tip C10 C13 C16 C20 C25 C32
Numara 70 90 110 140 170 220
KL20C-PDiiN (Teldeki akımı hesaplayın)
tip B10 B13 B16 B20 B25 /
Numara 25 35 45 55 65 /
tip C10 C13 C16 C20 C25 C32
Numara 60 70 80 110 130 160
KL35C-PDiiN (Teldeki akımı hesaplayın)
tip B10 B13 B16 B20 B25 /
Numara 25 30 40 50 60 /
tip C10 C13 C16 C20 C25 C32
Numara 40 55 60 80 105 130
Çıkış Çalışma modu Sabit Akım
Yük tipi LED
Dalgalanma gereksinimi (Titreme veya Titremesiz) Titreşim değeri: tüm karartma aralığı için %5'ten az
Başlangıç süresi <1s (@230Vac)
Yüksüz çıkış gerilimi Maks. 50V DC Maks. 55V DC Maks. 55V DC
Yük çıkış gerilim aralığı 3-40V DC 12-40V DC 12-40V DC
Tam yük çıkış gücü 10W 20W 35W
Yük çıkış akımı 150-350mA 100-550mA 500-1050mA
Sabit akım/gerilim Hassasiyeti Sabit Akım Hassasiyeti ±%5
Kablolama yöntemi 0.5mm2 Basmalı terminal, tel kesiti: 0.75-1.5mm2
Kontrol Yöntemi Birincil PUSH Karartma Birincil PUSH karartma (Maks. kablo uzunluğu:20M)
Karartma Aralığı Birincil PUSH & DALI karartma: %0-%100
DALI Karartma DALI karartma (Maks. kablo uzunluğu:300M)
İstisna Koruması Gereksinimleri Çıkış aşırı sıcaklığı
koruma		 Evet, kendi kendine iyileşme fonksiyonu olmadan (Sorulabilir)
Çıkış kısa devre koruması Evet, kendi kendine iyileşme fonksiyonu olmadan (Sorulabilir)

Çalışma

Çevre

 Çalışma sıcaklığı/ nem -25℃~50℃ Nem: %85 (Yoğuşmasız)
Depolama sıcaklığı/ nem -40℃~80℃, Nem: %10–95%
Maks. kasa sıcaklığı (Tc) 85℃

Güvenlik

& EMC

 EMC standardı EN55015 EN61547 EN61000-3-2 EN61000-3-3
DALI protokol standardı IEC62386-102, IEC62386-207 DT6 251 252 253
Güvenlik standardı EN61347-1 EN61347-2-13
Sertifikasyon CE
Dayanım gerilimi 3750Vac, 5mA, 60s (Giriş “L N”- Çıkış “SEC”)
Diğerleri Koruma dereceleri IP20
Koruma türü Sınıf II
Kurulum türü Bağımsız kurulum ve dahili kurulum
Kıvırma ile / 116*40.5*22mm 136*42.5*24mm
Kıvırma olmadan 64.5*40*23mm 78*40.5*22mm 96*42.5*24mm
Karartma hafıza fonksiyonu Evet, PUSH karartma hafızası
PUSH karartma senkronizasyonu Maks. 15 adet
Ambalaj gereksinimi PE torba+Talimat+bölme+dış karton(K=A)
Ağırlık (Kıvırma ile) / 86.9±5g 115.1±5g
Ağırlık (Kıvırma olmadan) 54±5g 100.5±5g 132.7±5g
Ömür 5 yıl @Ta tam yük
Not: Tüm parametreler, aksi belirtilmedikçe 230VAC giriş gerilimi ve 25 °C ortamda test edilmiştir.

[Boyut2) LED sürücü girişi kapatıldıktan sonra, çıkışta yaklaşık 3 dakika boyunca korunabilen bir artık gerilim olacaktır.



                          20W DALI2 DT6 500ma sabit akımlı LED sürücü 5 yıllık garanti süresi ile programlanabilir NFC 0

[Kablolama Şeması2) LED sürücü girişi kapatıldıktan sonra, çıkışta yaklaşık 3 dakika boyunca korunabilen bir artık gerilim olacaktır.



 20W DALI2 DT6 500ma sabit akımlı LED sürücü 5 yıllık garanti süresi ile programlanabilir NFC 120W DALI2 DT6 500ma sabit akımlı LED sürücü 5 yıllık garanti süresi ile programlanabilir NFC 2



                            Şek. A DALI Karartma                                                                    Şek.B Basmalı Karartma



[Düşürme ve Karartma Eğrisi2) LED sürücü girişi kapatıldıktan sonra, çıkışta yaklaşık 3 dakika boyunca korunabilen bir artık gerilim olacaktır.

20W DALI2 DT6 500ma sabit akımlı LED sürücü 5 yıllık garanti süresi ile programlanabilir NFC 320W DALI2 DT6 500ma sabit akımlı LED sürücü 5 yıllık garanti süresi ile programlanabilir NFC 4



[Akımın Karşılık Gelen Gerilimi2) LED sürücü girişi kapatıldıktan sonra, çıkışta yaklaşık 3 dakika boyunca korunabilen bir artık gerilim olacaktır.

KL20C-PDiiN
Akım(mA) Pomax(W) Uout(V)
100 4.0 12~ 40
150 6.0 12~ 40
200 8.0 12~ 40
250 10.0 12~ 40
300 12.0 12~ 40
350 14.0 12~ 40
400 16.0 12~ 40
450 18.0 12~ 40
500 20.0 12~ 40
550 19.8 12~ 36



Tipik akım veri kümeleri, LED fikstür modellerini seçerken referans içindir. Mobil bir UYGULAMA kullanarak NFC ile daha fazla akım seviyesi ayarlanabilir, 1mA adımlarla ayarlanabilir.

20W DALI2 DT6 500ma sabit akımlı LED sürücü 5 yıllık garanti süresi ile programlanabilir NFC 5

Merrytek NFC'yi indirmek için kodu tarayın



[AÇMA/KAPAMA ve Karartma İşleminin Açıklaması2) LED sürücü girişi kapatıldıktan sonra, çıkışta yaklaşık 3 dakika boyunca korunabilen bir artık gerilim olacaktır.

A. PUSH anahtarını kısa basın (kısa basma süresi 0,1s-1s), LED sürücü açılacak veya kapanacaktır.

B. Karartma: PUSH anahtarını basılı tutun (1s-8s). LED sürücü, %1-100 karartma aralığı ile karartma, parlaklaştırma veya her ikisini birden gerçekleştirebilir.

C. Hafıza: PUSH karartma, bir karartma hafıza fonksiyonuna sahiptir.

D. Karartma senkronizasyonu: Aynı PUSH anahtarına bağlı güç, PUSH anahtarını 15 saniyeden uzun süre basılı tutarak senkronize edilebilir

E. DALI karartma modu: Güç kaynağını DALI sistemine bağlayın ve DALI ana bilgisayarı tarafından karartılabilir. Karartma aralığı %0-100'dür.



[ Dikkat Edilmesi Gerekenler ]1) LED sürücü, giriş gücünü açmadan önce yüke bağlanmalıdır; aksi takdirde, LED sürücü zarar görebilir.2) LED sürücü girişi kapatıldıktan sonra, çıkışta yaklaşık 3 dakika boyunca korunabilen bir artık gerilim olacaktır.

3) NFC aracılığıyla parametreleri ayarlamadan önce, sürücünün kapalı olduğundan emin olun.
