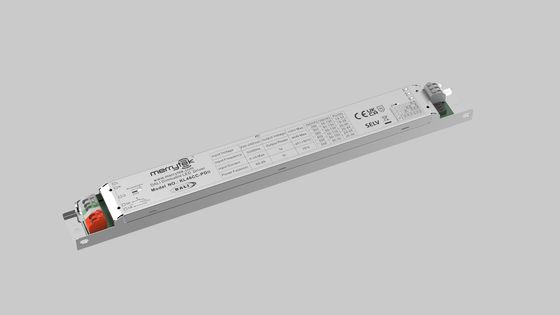

46W DALI DT8 kısılabilir led güç kaynağı, 50-130Vdc çıkış ve çoklu çıkış akımı 250-500mA ve 5 yıl garanti

  • 46W DALI DT8 Dimmable LED Power Supply With 50-130Vdc Output And Multiple Output Current 250-500mA And 5 Years Warranty
Menşe yeri Shenzhen, Çin
Marka adı Merrytek
Sertifika CE
Model numarası KL46CC-PDII1
Min sipariş miktarı 100 adet.
Fiyat Anlaşılabilir
Ambalaj bilgileri beyaz kutu+ Talimatlar Fıçı Tahtası Dış Karton (K=A)
Teslim süresi <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, Örnek ve
Ödeme koşulları T/T
Yetenek temini ayda 20.000 adet

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Çalışma gerilimi 220-240Vac 50Hz /60Hz Güç faktörü ≥0,95 @230VAC （Tam yük）
Hazırda bekleme gücü ≤0,5W（@230Vac） Verimlilik %85Max. @230VAC (Tam yük)
Çalışma modu DALI2 karartma & renk sıcaklığı değişimi & PUSH karartma Kurulum boyutu 284*30*20,5 mm
Garanti 5 yıl Çıktı sabit akımı 250-500mA
Vurgulamak

46W Dimmable LED Güç kaynağı

,

Çeşitli çıkış akımı LED güç kaynağı

,

DALI DT8 Düşürülebilir LED Güç kaynağı
Mesaj bırakın
Ürün Açıklaması

46W DALI DT8 kısılabilir led güç kaynağı, 50-130Vdc çıkış ve çoklu çıkış akımı 250-500mA ve 5 yıl garanti





     [Ürün Özelliği2) LED sürücü girişi kapatıldıktan sonra, çıkışta yaklaşık 3 dakika boyunca korunabilen bir artık gerilim olacaktır.

  • Tüm kısma aralığında titreşimsiz
  • 0,5W'ın altında bekleme gücü
  • Bir basma düğmesi ile birincil karartma
  • Dahili DALI arayüzü DT8
  • Koruma: kısa devre / aşırı sıcaklık / aşırı gerilim
  • Yüksek ortam sıcaklığı için akımın düşürülmesi
  • Hafıza fonksiyonlu basmalı karartma
  • 5 yıl garanti

[Parametreler2) LED sürücü girişi kapatıldıktan sonra, çıkışta yaklaşık 3 dakika boyunca korunabilen bir artık gerilim olacaktır.

Giriş Çalışma Gerilimi 198-264VAC 50Hz /60Hz
Nominal Giriş Gerilimi 220-240VAC 50Hz /60Hz
DC Giriş Gerilim aralığı 200-240VDC
Giriş Akımı 0.25A Maks.
Giriş Ani Akımı <15A (Yarım akım darbe genişliği 100US) @230VAC
Güç Faktörü ≥0.95 @230VAC (Tam yük)
Toplam harmonik bozulma Tipik: %15 (@230Vac, %100 yük)
Bekleme Gücü ≤0.5W(@230Vac)
Verimlilik %85 Maks. @230VAC (Tam yük)
Kablolama Yöntemi Basmalı terminal, tel kesiti:0.75-1.5mm2

Otomatik devre kesici

(Telin içindeki akımı hesaplayın)

 tip B10 B13 B16 B20 B25 /
Numara 20 25 30 40 50 /
tip C10 C13 C16 C20 C25 C32
Numara 30 43 50 60 80 100
Çıkış Çalışma modu Sabit Akım
Yük tipi LED
Dalgalanma gereksinimi (Titreşim veya titreşimsiz) Titreşim değeri: tüm kısma aralığı için %2'den az
Başlangıç süresi <1s (@230Vac)
Yüksüz çıkış gerilimi 150VDC Maks.
Yük çıkış gerilim aralığı 50-130VDC
Tam yük çıkış gücü 46W Maks.
Yük çıkış akımı 250~500mA : Ayrıntılar için
Sabit akım/gerilim Hassasiyeti Sabit Akım Hassasiyeti ±%5
Kablolama yöntemi Basmalı terminal, tel kesiti:0.75-1.5mm2
Kontrol Yöntemi Birincil PUSH Kısma Birincil PUSH kısma (Maks. kablo uzunluğu:20M)
Kısma Aralığı Birincil PUSH & DALI kısma: %2-%100
DALI Kısma DALI kısma (Maks. kablo uzunluğu:300M)
İstisnaProtectionRequirements Çıkış aşırı sıcaklık
koruma		 Evet, kendi kendine iyileşme fonksiyonu olmadan (Sorulabilir)
Çıkış kısa devre koruması Evet, kendi kendine iyileşme fonksiyonu olmadan (Sorulabilir)

Çalışma

Çevre

 Çalışma sıcaklığı/ nem -25℃~50℃ Nem: %85 (Yoğuşmasız)
Depolama sıcaklığı/ nem -40℃~80℃, Nem: %10–95%
Maks. kasa sıcaklığı(Tc) 85℃

Güvenlik

& EMC

 EMC standardı EN55015 EN61547 EN61000-3-2 EN61000-3-3
DALI protokol standardı IEC62386-101 / 102 / 207 DT6 / 209 DT8
Güvenlik standardı EN61347-1 EN61347-2-13
Sertifikasyon CE
Dayanma gerilimi 3750Vac, 5mA, 60s (Giriş “L N”- Çıkış “SEC”)
Diğerleri Koruma dereceleri IP20
Koruma türü Sınıf I
Dahili kurulum 284*30*20.5mm
Karartma hafıza fonksiyonu Evet, PUSH karartma hafızası
PUSH kısma senkronizasyonu Maks. 15 adet
Ambalaj gereksinimi PE torba+beyaz kutu+Talimatlar+Bölme+Dış Karton(K=A)
Ağırlık 200g
Ömür 5 yıl @Ta tam yük
Not: Tüm parametreler, aksi belirtilmedikçe, 230VAC giriş gerilimi ve 25 °C ortamında test edilmiştir.

[Boyut2) LED sürücü girişi kapatıldıktan sonra, çıkışta yaklaşık 3 dakika boyunca korunabilen bir artık gerilim olacaktır.



                          46W DALI DT8 kısılabilir led güç kaynağı, 50-130Vdc çıkış ve çoklu çıkış akımı 250-500mA ve 5 yıl garanti 0

[Kablolama Şeması2) LED sürücü girişi kapatıldıktan sonra, çıkışta yaklaşık 3 dakika boyunca korunabilen bir artık gerilim olacaktır.



 46W DALI DT8 kısılabilir led güç kaynağı, 50-130Vdc çıkış ve çoklu çıkış akımı 250-500mA ve 5 yıl garanti 146W DALI DT8 kısılabilir led güç kaynağı, 50-130Vdc çıkış ve çoklu çıkış akımı 250-500mA ve 5 yıl garanti 2



                            Şek. A DALI Kısma                                                                    Şek.B Basmalı Kısma



[Güç Azaltma2) LED sürücü girişi kapatıldıktan sonra, çıkışta yaklaşık 3 dakika boyunca korunabilen bir artık gerilim olacaktır.

46W DALI DT8 kısılabilir led güç kaynağı, 50-130Vdc çıkış ve çoklu çıkış akımı 250-500mA ve 5 yıl garanti 3

[Kısma Eğrisi2) LED sürücü girişi kapatıldıktan sonra, çıkışta yaklaşık 3 dakika boyunca korunabilen bir artık gerilim olacaktır.

46W DALI DT8 kısılabilir led güç kaynağı, 50-130Vdc çıkış ve çoklu çıkış akımı 250-500mA ve 5 yıl garanti 446W DALI DT8 kısılabilir led güç kaynağı, 50-130Vdc çıkış ve çoklu çıkış akımı 250-500mA ve 5 yıl garanti 5



[Akımın Karşılık Gelen Gerilimi2) LED sürücü girişi kapatıldıktan sonra, çıkışta yaklaşık 3 dakika boyunca korunabilen bir artık gerilim olacaktır.



Akım (mA) DIP Pomax(W) Uout(V)
1 2 3
250 - - - 33 50～ 130
300 AÇIK - - 39 50～ 130
350 - AÇIK - 46 50～ 130
400 AÇIK AÇIK - 44 50～ 110
450 AÇIK - AÇIK 45 50～ 100
500 AÇIK AÇIK AÇIK 46 50～ 92



[AÇMA/KAPAMA ve Kısma İşleminin Açıklaması2) LED sürücü girişi kapatıldıktan sonra, çıkışta yaklaşık 3 dakika boyunca korunabilen bir artık gerilim olacaktır.

A. PUSH anahtarını kısa basın (kısa basma süresi 0.1S-1S), LED sürücüsü açılacak veya kapanacaktır.

B. Kısma: PUSH anahtarını basılı tutun (1S-8S), LED sürücüsü kısma, parlaklaştırma veya kısma sağlayabilir, kısma aralığı %2-100'dür.

C. Renk sıcaklığı ayarı:

Adım 1, PUSH ışıkları kapatır; Adım 2, mevcut parlaklıktan başlayarak renk sıcaklığını ayarlamak için PUSH'a basın ve basılı tutun; PUSH'u bırakın, tekrar PUSH'a basın ve basılı tutun ve renk sıcaklığını ters yönde ayarlayın; 5 saniye boyunca işlem yapmayın, renk ayar modundan çıkın.

D. Hafıza: PUSH kısma, bir kısma hafıza fonksiyonuna sahiptir.

E. Kısma senkronizasyonu: Aynı PUSH anahtarına bağlı güç, PUSH anahtarını 15S'den uzun süre basılı tutarak senkronize edilebilir

F. DALI kısma modu: Güç kaynağını DALI sistemine bağlayın ve DALI ana bilgisayarı tarafından kısılabilir. Kısma aralığı %0-100'dür.



[ Dikkat Edilmesi Gerekenler ]1) LED dizisi, giriş gücünü açmadan önce yüke bağlanmalıdır; aksi takdirde, LED dizisi zarar görebilir.2) LED sürücü girişi kapatıldıktan sonra, çıkışta yaklaşık 3 dakika boyunca korunabilen bir artık gerilim olacaktır.
