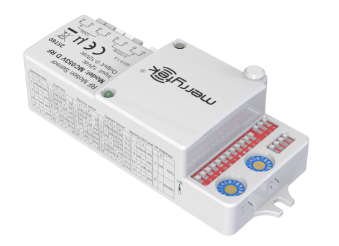

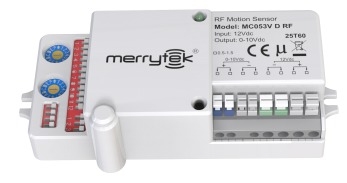

5.8G Mikrodalga Grup Ağ RF Sensörü, 8m Maksimum Montaj Yüksekliği

[Ürün Özellikleri]

• 868MHz RF teknolojisi ile birlikte, kablosuz grup ağ fonksiyonunu gerçekleştirin!
• Ko-Kanal Bozukluğunu çözmek için dar frekans teknolojisini kullanın.
• Ürün, daha fazla uygulama için kullanılabilir 32 farklı frekans kanalına sahiptir.
• Sabit adres kodu ile, RF iletimi istikrarlıdır lMax montajı 8m
• Uzun RF iletim mesafesi 30 metreye kadar kapalı
• 5 yıllık garanti

[Ürün Bilgisi]

• Boyut (Birimler: mm)

• Görev

• Fonksiyon Açıklaması

1.Aç/kapalı ((Durma süresi: 0s),Lütfen diğer sensör verilerini pratiklere göre ayarlayın. Uygulamalar.

2. 2-Adımlı karartma ((stand-by süresi ∞+∞ ∞), Lütfen diğer sensör verilerini pratik uygulamalara göre ayarlayın.

3.3 aşamalı karartma ((5s/5min/10min/30min/60min′ bekleme süresi),Lütfen diğer sensör verilerini pratiklere göre ayarlayın. Uygulamalar.

• Kablolama

[Radyasyon Şablonu]

1.Tavan montajı

2Duvar montajı

[Dip düğmesi ayarları]

Bulma Alanı:

Bekleme Zamanı:

Bekleme süresi:

Gün ışığı sensörü:

* " devre dışı bırak " moduna ayarlandığında, lamba çevresel ışık seviyesine bakılmaksızın hareketi algıladığında açılır.

Bekleme DIM seviyesi:

RF parlaklığı:

Mod:

* RF ayarlandığındaŞimdi sensör sadece sinyali alabilir, sinyali iletemez, ama yine de sensör fonksiyonu var..

[RF kablosuz ağ]

1) Yayın:

Tüm sensörler aynı kanalı ayarladı.

Aşağıdaki resme bakın, koridorda birkaç çıkış / giriş var. Herhangi bir ana sensör tetiklendiğinde, koridordaki tüm lambalar yanıyor.

Ayarlar:

2.) Yayın + Hopping:

Herhangi bir ana hareket tespit edildikten sonra, hareket sinyali RF alıcısı aracılığıyla diğer gruplandırılmış sensörlere iletilecek. Aşağıdaki resme bakın.Komşu katlardaki lambalar önceden ayarlanmış düşük ışık seviyesinde eşzamanlı olarak açılır..

Ayarlar:

Grup 1: B modülü TXD,A modülü RXD'ye ve C modülü RXD'ye ve kendine sinyal gönderir.

Grup 2: Modül C TXD,B Modülü RXD ve D Modülü RXD'ye ve kendine sinyal gönderir.

AO-A1-A2-A3-A4-A5-A6-A7-A8-A9-AA-AB-AC-AD-AE-AF

Ben ben

BF-BE-BD-BC-BB-BA-B9-B8-B7-B6-B5-B4-B3-B2-B1-B0

RF gruplandırması ((en fazla 32 farklı grup mümkün)

MC053V D RF, bir TX kanalı ve bir RX kanalı vardır. TX kanalı RF sinyali iletmek ve RX kanalı RF sinyali almak için kullanılır.Bir küçük tornavida kullanarak anahtarları döndürün ve aynı kanala doğru tutunGruplar otomatik olarak oluşturulacak.

[Başlatma]

Işık, başlangıçtaki enerji verici sensörde %100 parlaklıkta açılacak ve 10 saniye sonra kapanacak. Başlatma sırasında, hiçbir dış hareket algılama sinyali tespit edilmeyecektir.

[Öntanımlı Ayarlar]

Bulma alanı: %100, bekleme süresi: 5S,Bekleme süresi: 0s,Gün ışığı algılayıcı: EtkisizleştirStand-by DIM seviyesi: %10, RF parlaklığı: %10, %50, RF: Açık, Mod: Yayın, TX: A, RX: A

[Not:]

1)Sensör profesyonel bir elektrikçi tarafından kurulmalıdır, lütfen kurulum, kablolama, ayarları değiştirme vb.

2)Ürününün plastik, ahşap vb. üzerine iyi bir nüfuz yeteneği vardır, ancak metal aksesuarlar veya metal kabuklar doğrudan mikrodalga modülünün anteninin önüne ve yakınına monte edilmemelidir.Aksi takdirde mikrodalga anteninin iletim ve alım kapasitesini etkileyecektir..

3)Bu ürün sadece iç mekanlarda kullanılmak üzere tasarlanmıştır.

4)Sensörün algılama aralığı hareket eden nesnenin hareket hızı ve boyutu, montaj yüksekliği, kurulum yüksekliği ve açısı, kurulum alanı, sensörün etrafındaki yansıtıcılar vb. ile ilgilidir.Belgedeki veriler tipik bir değerdir ve açık bir kapalı alanda 165cm kişi tarafından test edilmiştir..

       Duvar montajında algılama aralığı tavan montajında daha uzun olacaktır.

5)Sensörün etrafında uzun süre titreşimli ekipmanlardan veya hareketli nesnelerden kaçının.

6)Eğer bir evcil hayvan algılama alanından geçerse, sensör tetiklenebilir.

7)Işık eşiği, güneşli bir ortamda, gölge olmadan ve çevresel ışık dağınık yansıma koşullarında algılanan bir değerdir.Işık sensörü tarafından tespit edilen aydınlatma değerleri farklı olabilir..

8)Ürünler arasındaki kurulum mesafesi veya ürünle yönlendirici arasındaki mesafenin 1,5 metreden fazla olması önerilir.

9)Bir ürünün montaj düzleminin (örneğin: alüminyum taban levhası, PCB kartı) mikrodalga modülünün anten düzleminden belirli bir yükseklikle farklı olması gerekir.ve en iyi algılama etkisini elde etmek için mikrodalga modülünün anten düzlemi yakın düzlemden 5 mm'den daha yüksek olmalıdır.

10)MC053V RF & MW05 geçersiz fonksiyonu ile, Hızlı açma / kapatma 2 saniye içinde 3 kez sensör fonksiyonunu iptal edebilir

11)Çalışma modu: Yayın ve Hopping

12)TX: 0-F 16 farklı kanal ile sinyal iletimidir. Grup A veya grup B'yi ayarlamak için 1 DIP. Grup A 16 kanal ile, Grup B de 16 grupla, toplam 32 grup ayarlayabilir.

13)RX: 0-F 16 farklı kanal ile sinyal alımı için. 1 DIP, Grup A veya Grup B'yi ayarlayabilir. Grup A 16 kanal ile, Grup B de 16 grupla, toplam 32 grup ayarlayabilir.

14)Eğitimci ve Eğitimci yayın çalışma moduna ayarlandığında, tüm sensörler aynı kanalı ayarladığında, herhangi bir Eğitimci sensör tetiklendiğinde, gruptaki tüm lambalara RF sinyali iletecek.

15)Efendi ve Efendi atlama çalışma moduna girdiğinde, bu, herhangi bir Efendi tetiklendiğinde,3 kanala RF sinyali gönderecek (TX kanalından önce ve sonra bitişik kanal ve usta tarafından belirlenen kanal)Örneğin, efendi TX kanalını "1" olarak ayarladığında, "0" "1" "2" üç farklı kanal sinyali başlatır. Diğer farklı RX kanalı "0" "1" "2" ile ayarlanırsa,Bu zaman ilgili kanal sinyallerini alacaktır, Bu tür çalışma modu esas olarak koridor uygulaması için uygulanır, not: TX "F" kanal grubunu başlatmak için A ve B grubunun "0" RX kanalları alabilir ağ bağlamak.

16)Master to Satellite sadece yayın modu olarak çalışır, bu da uydunun sadece master'dan sinyal alması anlamına gelir.

17)Uydu, Master'dan RF sinyali alıyor, “bekleme süresi” Master tarafından belirleniyor, aynı şeyi master’ların “bekleme süresi” ile de tutun.

18)Algılayıcı, Başlatma süresi boyunca RF sinyali iletmez veya almaz. Sadece Başlatma süresi sonrasında RF sinyali iletebilir.

19)RX grubunun A ve B grupları TX grubunun A ve B gruplarını gerektiriyor.
