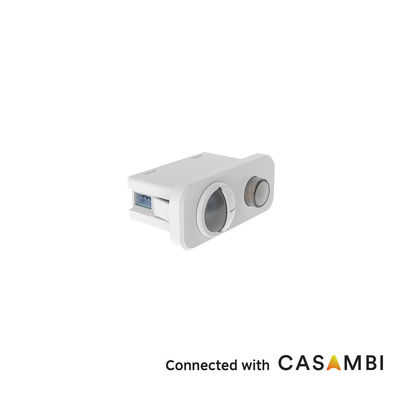

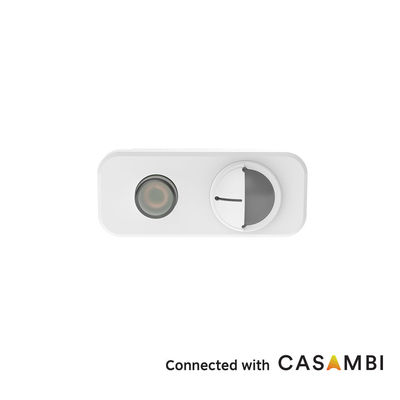

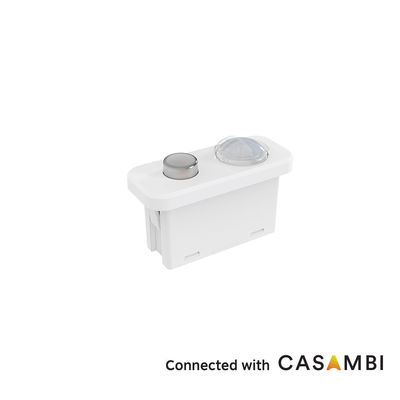

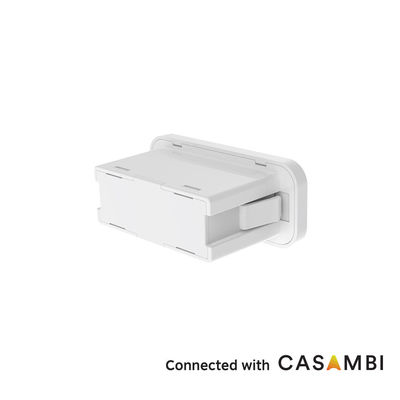

Casambi PIR Hareket Sensörü, 0-10V Hafifleştirme, Ofis Uygulamaları için Uygun MC182D IR B1
| Menşe yeri | Shenzhen, Çin |
|---|---|
| Marka adı | Merrytek |
| Sertifika | CE |
| Model numarası | MC182D IR B1 |
| Min sipariş miktarı | 100 adet |
| Fiyat | Anlaşılabilir |
| Ambalaj bilgileri | Fıçı Tahtası + Karton(K=A) |
| Teslim süresi | 1, Örnek ve Küçük Sipariş: Ödemenizi aldıktan sonra 5 iş günü içinde. 2, Dökme Sipariş: Depozito ald |
| Ödeme koşulları | T/T |
| Yetenek temini | 10000 PC/Ay |
Ürün ayrıntıları
| Çalışma Gerilimi | 12 ± 1VDC | Çalışma Akımı | 35 ± 5mA |
|---|---|---|---|
| Çıkış sinyali | 0-10VDC karartma sinyali | Montaj Yüksekliği | 3m (maks. 4m) |
| Çalışma Sıcaklığı | -20°C~+55°C | Sertifika | Beyaz |
| Ömür boyu | 5 yıl garanti @TA (kapalı) | ||
| Vurgulamak | Casambi kablosuz hareket sensörü,0-10V kısma hareket sensörü,ofis PIR hareket sensörü |
||
Ürün Açıklaması
Casambi PIR Hareket Sensörü, 0-10V Dimleme, Ofis Uygulamaları İçin Uygun
Ürün Özellikleri
| Çalışma Voltajı | 12±1VDC |
| Çalışma akımı | 35±5mA |
| Çıkış sinyali | 0-10VDC dimleme sinyali |
| Montaj Yüksekliği | 3m (4m Maks) |
| Çalışma Sıcaklığı | -20℃~+55℃ |
| Sertifika | CE |
| Kullanım Ömrü | 5 yıl garanti @Ta (iç mekan) |
Ürün Özellikleri
- Uluslararası standart Zhaga BooK20 arayüzü
- 4 metre maksimum kurulum yüksekliği
- 5 yıl garanti
- Açık ofisler, bireysel ofisler için uygun
- PIR hareket dedektörü, gün ışığı sensörü fonksiyonu
- Casambi Bluetooth modülü, casmbi Uygulama platformuna bağlı
Teknik Parametreler
| Giriş | |
|---|---|
| Nominal voltaj | 12±1VDC |
| Çalışma akımı | 35±5mA |
| Dalgalanma voltajı | <100mVp-p |
| Çıkış | |
| Çıkış sinyali | 0-10VDC dimleme sinyali |
| Sensör parametreleri | |
| Algılama modu | PIR algılama |
| Algılama alanı | Casambi UYGULAMA ayarı |
| Bekleme süresi | Casambi UYGULAMA ayarı |
| Gün ışığı sensörü | Casambi UYGULAMA ayarı |
| Gün ışığı önceliği | Casambi UYGULAMA ayarı |
| Dimleme seviyesi | Casambi UYGULAMA ayarı |
| Algılama menzili (yarıçap) | Tavan montajı 3m yükseklik Hareket ve küçük hareket: r≥2.5m Test koşulu: %100 hassasiyet, 60 ㎡ iç mekan açık alan |
| Kurulum yüksekliği | Tipik 3m (4m Maks), not 1 & 2'ye bakınız |
| Kablosuz parametreler | |
| BLE Modülü | Casambi Bluetooth |
| Çalışma Frekansı | 2.402-2.480GHz |
| İletim Gücü | +7dBm(maks) |
| İletim Mesafesi | Noktadan noktaya iletim 25m Maks |
| Armatür ID | 40924 |
| Ortam | |
| Çalışma sıcaklığı(Ta) | -20℃-55℃ |
| Depolama sıcaklığı | -40℃~+80℃ Nem: ≤%85 (yoğuşmasız) |
| Sertifikasyon standartları | |
| Sertifikalı | CE |
| Çevresel gereksinimler | RoHS 2.0, Reach gereksinimlerine uyun |
| IP Derecesi | IP20 |
| Diğer | |
| Kablolama | 3 pin PH2.0 terminal |
| Kurulum gereksinimleri | Zhaga book20 kurulumu |
| Paketleme gereksinimleri | Bölücü + Karton(K=A) |
| Net ağırlık | 15.8±3g |
| Kullanım Ömrü | 5 yıl garanti @Ta (iç mekan) |
Not 1: Ortam sıcaklığı insan vücudu sıcaklığı aralığına (36℃~37℃/96.8~98.6℉) yaklaştığında, PIR hareket algılama önemli ölçüde zayıflayacak veya yanıt vermeyecektir.
Not 2: Ortam sıcaklığı veya LED tepsi sıcaklığı 55℃/131℉'nin üzerinde olduğunda, yanlış tetikleme meydana gelebilir, lütfen iyileştirmek için algılama hassasiyetini azaltmayı deneyin. Yanlış tetikleme devam ederse, PIR sensörü alanda kullanılmamalıdır.
Fonksiyon Açıklaması
| AÇIK-KAPALI fonksiyonu | Casambi Uygulama ayarı |
| 2 adımlı dimleme | Casambi Uygulama ayarı |
| 3 adımlı dimleme | Casambi Uygulama ayarı |
| Gün ışığı önceliği | Casambi Uygulama ayarı |
| Gün ışığı toplama | Casambi Uygulama ayarı |
| Ağ fonksiyonu | Casambi Uygulama ayarı |
Ürün Bilgileri
Boyut (birimler: mm)
Fonksiyon
Kablolama
Kurulum Talimatı
Algılama Menzili
Başlatma
Güç açıldıktan sonra, sensör 45-60 saniye ısınacak ve ardından çalışmaya başlayacaktır.
Varsayılan Ayar
Hassasiyet: %100, Bekleme süresi: 5s, Gün ışığı sensörü: Devre dışı, Bekleme süresi: 0s, Bekleme DIM Seviyesi: %10
Uygulama Bildirimi
- Sensör profesyonel bir elektrikçi tarafından kurulmalıdır. Kurulum, kablolama ve parametre değiştirme işlemlerinden önce lütfen gücü kapatın.
- PIR sensörü hiçbir malzemeyi nüfuz edemez, lütfen sensör ile hareket eden insanlar/nesne arasında engel olmadığından emin olun
- Kışın kalın giysiler giyen kişileri algılamak sensör için zor olabilir.
- Isı sinyalleri hareketli sinyaller olarak kabul edilecek ve sensörü tetikleyecektir. Sensörü klima veya diğer ısıtma kaynaklarına doğrultmaktan kaçının.
- Sensör sadece iç mekan kullanımı içindir. Dış mekan güneş ışığı sensörün algılamasını etkileyebilir.
- Sürekli iyileştirme nedeniyle, bu talimatın içeriği önceden haber verilmeksizin değiştirilebilir.
- 0-10V sürücülerle çalışırken dimleme performansı farklılık gösterebilir.
- Gün ışığı eşiği, gölge ve ortam ışığı dağınık yansıması olmayan güneşli bir ortamda ölçülür. Ortam lüks seviyesi farklı ortamlarda, hava koşullarında, iklimde, günün saatinde ve mevsiminde farklılık gösterebilir.
- Algılama mesafesi, insanların yüksekliği, montaj yüksekliği, montaj açısı, çalışma ortamı sıcaklığı vb. ile ilgilidir. Ortam sıcaklığı insan vücudu sıcaklığı aralığına (36℃~37℃/96.8~98.6℉) yaklaştığında, PIR hareket algılama önemli ölçüde zayıflayacak veya yanıt vermeyecektir. Ortam sıcaklığı veya LED tepsi sıcaklığı 55℃/131℉'nin üzerinde olduğunda, yanlış tetikleme meydana gelebilir, lütfen iyileştirmek için algılama hassasiyetini azaltmayı deneyin. Yanlış tetikleme devam ederse, PIR sensörü alanda kullanılmamalıdır.
- Verilen algılama alanı, 165cm yüksekliğindeki test cihazları tarafından kapalı bir açık ortamda ölçülen tipik bir değerdir.
- Bu ürün, giriş voltajı kararlı ve dalgalanma faktörü düşük olan voltaj stabilize edilmiş DC güç kaynağı ile kullanılmalıdır (dalgalanma faktörü 100mV'den düşük; yük akımı 25mA'den büyük).
- Yeni bir ortama kurulum yaparken, lütfen seri kurulumdan önce en az 5 adet ürünü kurup test edin.
- PIR, kızılötesi ışınlardaki değişiklikleri algılayan bir piroelektrik kızılötesi sensördür. Lütfen gerçek kullanım sırasında aşağıdaki hususlara dikkat edin, örneğin: insan vücudu dışındaki ısı kaynaklarını algılama, ısı kaynağının sıcaklığının değişmemesi veya ısı kaynağının hareket etmemesi ve diğer ilgili çevresel faktörler ve PIR uygulama prensibinin ihlali etkileri.
- Aşağıdaki olgular nedeniyle insan vücudu dışındaki ısı kaynaklarını algılarken, PIR yanlış tetiklenebilir:
- Küçük hayvanlar algılama alanına girdiğinde
- Güneş ışığı, araba farları, akkor lambalar vb.nden gelen uzak kızılötesi ışınlar doğrudan sensöre maruz kaldığında
- Soğuk sera ekipmanlarından gelen sıcak hava, soğuk hava, nemlendiricilerden gelen su buharı vb. nedeniyle algılama alanındaki sıcaklık önemli ölçüde değiştiğinde
- Aşağıdaki olgular nedeniyle ısı kaynaklarını algılarken, PIR tetiklenmeyebilir:
- Sensör ile algılama nesnesi arasında uzak kızılötesi ışınların iletimini engelleyen cam ve akrilik gibi maddeler olduğunda
- Algılama alanındaki ısı kaynağı neredeyse hiç hareket etmediğinde veya yüksek hızda hareket ettiğinde
