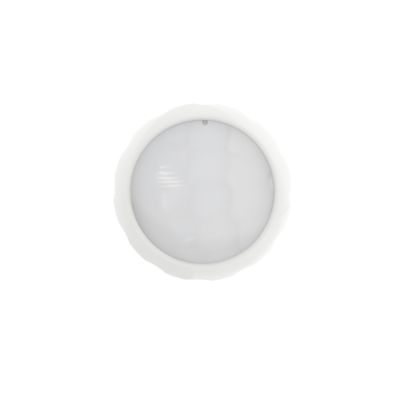

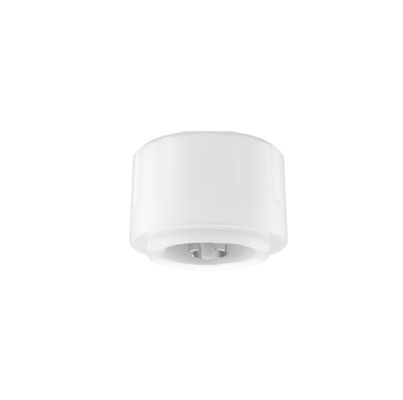

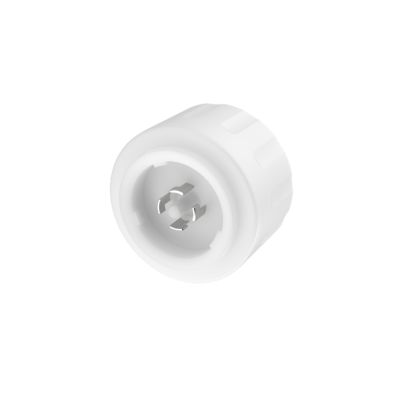

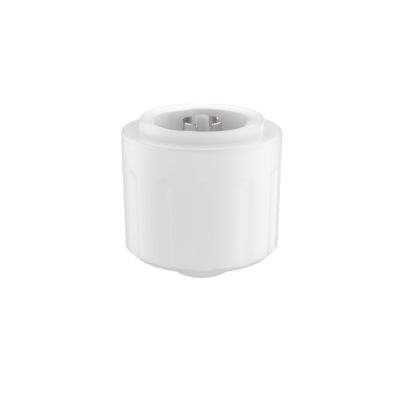

12Vdc PIR Kablosuz 2.4G Ağ Hareket Algılayıcı, Gün ışığı hasadı kullanılabilir, 12m Maksimum Kurulum MC079D IR ZB
| Place of Origin | Shenzhen, China |
|---|---|
| Marka adı | Merrytek |
| Sertifika | CE |
| Model Number | MC079D IR ZB |
| Minimum Order Quantity | 100PCS |
| Fiyat | Anlaşılabilir |
| Packaging Details | Clapboard+box (K=A) |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T |
| Supply Ability | 10000 pcs/month |
Ürün ayrıntıları
| Çalışma Gerilimi | 12 ± 1VDC | Çalışma Akımı | 35 ± 5mA |
|---|---|---|---|
| Çıkış sinyali | 0-10V karartma sinyali | Montaj Yüksekliği | 10m (maksimum 12m) |
| Çalışma Sıcaklığı | -20 ℃ -55 ℃ | Sertifika | Beyaz |
| Ömür boyu | 5 yıl garanti@ta | ||
| Vurgulamak | 12Vdc kablosuz hareket sensörü,2.4G ağ PIR sensörü,gün ışığı toplama hareket dedektörü |
||
Ürün Açıklaması
12Vdc PIR Kablosuz 2.4G Ağ Hareket Sensörü
Gün Işığı Hasadı Mevcut, 12m Maksimum Kurulum
Ürün Özellikleri
| Öznitelik | Değer |
|---|---|
| Çalışma Gerilimi | 12±1VDC |
| Çalışma akımı | 35±5mA |
| Çıkış sinyali | 0-10V karartma sinyali |
| Montaj Yüksekliği | 10m (12m Maks) |
| Çalışma Sıcaklığı | -20℃-55℃ |
| Sertifika | CE |
| Ömür | 5 yıl garanti@Ta |
Ürün Özellikleri
- 12Vdc Giriş, DC sistemleri veya 12V DC yardımcı güç çıkışlı LED sürücüler için uygundur
- 0-10V karartma terminali, 3 kademeli veya 2 kademeli isteğe bağlıdır, algılama alanı ayarlanabilir
- PIR hareket algılama sensörü
- İç mekan maksimum montaj yüksekliği 12m'dir
- Tüm sensör parametreleri uzaktan kumanda ile ayarlanabilir
- Kablosuz 2.4G ağını destekler
Teknik Parametreler
| Giriş | |
|---|---|
| Anma Gerilimi | 12±1V DC |
| Çalışma Akımı | 35±5mA |
| Dalgalanma Gerilimi | <100mVp-p |
| Çıkış | |
| Çıkış Sinyali | 0-10V karartma sinyali |
| Sensör parametreleri | |
| Algılama modu | PIR algılama |
| Algılama Alanı | 25%/50%/75%/100% (Uzaktan kumanda ayarı) |
| Bekleme Süresi | 5s/30s/1dk/3dk/5dk/10dk/20dk/30dk (Uzaktan kumanda ayarı) |
| Bekleme Süresi | 0s/10s/1dk/3dk/5dk/10dk/30dk/+∞ (Uzaktan kumanda ayarı) |
| Bekleme Karartma Seviyesi | 10%/20%/30%/50% (Uzaktan kumanda ayarı) |
| Gün Işığı Sensörü | Normal gün ışığı: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Devre Dışı (Uzaktan kumanda ayarı) (Ortam ışığı difüzyonu) |
| Gün Işığı Hasadı | 100L/200L/300L/400L/500L/600L/Devre Dışı (gün ışığı hasadı moduna girin; uzaktan kumanda kılavuzuna bakın) |
| Algılama Alanı (Yarıçap) | Tavan montaj yüksekliği 12m: r≥4m@0.3m/s, r≥3m@1m/s |
| Montaj Yüksekliği | 10m (12m Maks) |
| Kablosuz parametreler | |
| Çalışma Frekansı | 2.4GHz |
| İletim Gücü | 6dBm |
| Grup düğümleri | Maks 32 ADET (bir grup) |
| İletim Mesafesi | Noktadan noktaya iletim 15m Maks |
| Çevre | |
| Çalışma Sıcaklığı | -20℃-55℃ |
| Depolama Sıcaklığı | -40℃~80℃, nem≤%85 (Yoğuşmasız) |
| Sertifikasyon Standartları | |
| Sertifikalı | CE UL |
| Çevresel gereksinimler | RoHS 2.0, Reach gereksinimlerine uyun |
| IP Derecesi | IP65 |
| Diğer | |
| Kablolama | Standart Zhaga Kitap 18 konektörü |
| Kurulum | Harici |
| Paket | Bölmeli kutu (K=A) |
| Net Ağırlık | 39±2g |
| Ömür | 5 yıl garanti@Ta |
İşlev Açıklaması
| İşlev | Ayar |
|---|---|
| AÇIK-KAPALI işlevi | Bekleme Süresi "0s" olarak ayarlandı |
| 2 kademeli karartma | Bekleme Süresi "+∞" olarak ayarlandı |
| 3 kademeli karartma | Bekleme Süresi "10s/1dk/3dk/5dk/10dk/30dk" olarak ayarlandı |
| Gün Işığı Hasadı | Uzaktan kumanda DH Modu+Gün Işığı Sensörü 100L/200L/300L/400L/500L/600L olarak ayarlandı |
| Ağ işlevi | Uzaktan kumanda ayar grubu (Örn: 1~16), Rx alım sinyalini ayarla |
Ürün Bilgileri
Boyut (birim: mm)
Kablolama
Kurulum talimatı (Zhaga Kitap 18 döner olarak monte edilebilir)
Not: Kurulum yaparken, mikrodalga anten düzleminin metal tarafından engellenemeyeceğine dikkat edin.
Algılama Aralığı
Uzaktan Kumanda MH17
Başlatma
Güç açıldıktan sonra, sensör 45-60 saniye ısınacak ve ardından çalışmaya başlayacaktır.
Varsayılan Ayar
Hassasiyet: %100, Bekleme süresi: 5s, Gün ışığı sensörü: Devre Dışı, Bekleme süresi: 0s, Bekleme karartma seviyesi: %10
Uygulama Bildirimi
- Sensör profesyonel bir elektrikçi tarafından kurulmalıdır. Kurulum, kablolama ve parametre değiştirme işlemlerinden önce lütfen gücü kapatın.
- PIR sensörü hiçbir malzemeyi nüfuz edemez, lütfen sensör ile hareket eden kişi/nesne arasında engel olmadığından emin olun.
- Kışın kalın giysiler giyen kişileri sensörün tespit etmesi zor olabilir.
- Isı sinyalleri hareketli sinyaller olarak kabul edilerek sensörü tetikleyecektir. Sensörü klima veya diğer ısı kaynaklarına doğrultmaktan kaçının.
- Sensör yalnızca iç mekan kullanımı içindir. Dış mekan güneş ışığı sensörün algılamasını etkileyebilir.
- Sürekli iyileştirme nedeniyle, bu talimatın içeriği önceden haber verilmeksizin değiştirilebilir.
- Farklı 0-10V sürücülerle çalışırken karartma performansı farklılık gösterebilir.
Gün ışığı eşiği, gölge ve ortam ışığı difüzyon yansıması olmayan güneşli bir ortamda ölçülür. Ortam lüks seviyesi farklı ortamlarda, hava koşullarında, iklimde, günün saatinde ve mevsiminde farklılık gösterebilir.
Algılama mesafesi, insanların yüksekliği, montaj yüksekliği, montaj açısı, çalışma ortamı sıcaklığı vb. ile ilgilidir. Ortam sıcaklığı insan vücudu sıcaklığı aralığına (36℃~37℃/96.8~98.6℉) yaklaştığında, PIR hareket algılama önemli ölçüde zayıflayacak veya tepkisiz kalacaktır. Ortam sıcaklığı veya LED tepsi sıcaklığı 55℃/131℉'un üzerinde olduğunda, yanlış tetikleme meydana gelebilir, lütfen iyileştirmek için algılama hassasiyetini azaltmayı deneyin. Yanlış tetikleme devam ederse, PIR sensörü alanda kullanıma uygun olmamalıdır.
Verilen algılama alanı, iç mekan açık bir ortamda 165 cm boyundaki test cihazları tarafından ölçülen tipik bir değerdir.
Bu ürün, giriş voltajı kararlı ve dalgalanma faktörü düşük olan voltaj-stabilize DC güç kaynağı ile kullanılmalıdır (dalgalanma faktörü 100mV'den düşük; yük akımı 25mA'den büyük).
Yeni bir ortamda kurulum yaparken, toplu kurulumdan önce lütfen en az 5 adet ürünü kurup test edin.
PIR Sensör Kullanım Notları
PIR, kızılötesi ışınlardaki değişiklikleri algılayan bir piroelektrik kızılötesi sensördür. Gerçek kullanım sırasında, insan vücudu dışındaki ısı kaynakları, ısı kaynağının sıcaklığının değişmemesi veya ısı kaynağının hareket etmemesi ve diğer ilgili çevresel faktörler ve PIR uygulama prensibinin ihlali gibi aşağıdaki hususlara dikkat edin.
İnsan vücudu dışındaki ısı kaynaklarını algılarken, aşağıdaki olgular nedeniyle PIR yanlış tetiklenebilir:
- Küçük hayvanlar algılama alanına girdiğinde
- Güneş ışığı, araba farları, akkor lambalar vb.nden gelen uzak kızılötesi ışınlar doğrudan sensöre maruz kaldığında
- Algılama alanındaki sıcaklık, sıcak hava, soğuk sera ekipmanlarından gelen soğuk hava, nemlendiricilerden gelen su buharı vb. nedeniyle büyük ölçüde değiştiğinde
Isı kaynaklarını algılarken, aşağıdaki olgular nedeniyle PIR tetiklenmeyebilir:
- Sensör ile algılama nesnesi arasında uzak kızılötesi ışınların iletimini engelleyen cam ve akrilik gibi maddeler olduğunda
- Algılama alanı içindeki ısı kaynağı neredeyse hiç hareket etmediğinde veya yüksek hızda hareket ettiğinde
