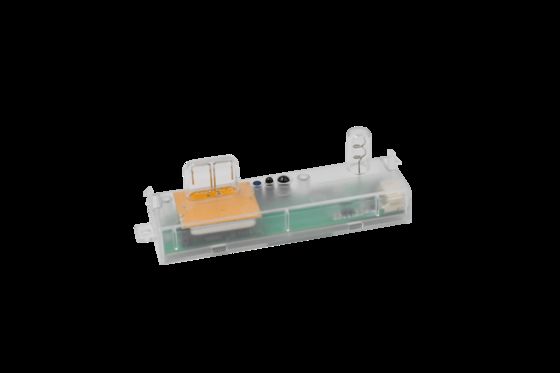

12Vdc Casambi Ağ Mikro Dalga Hareket Sensörü İnce LED Armatürler İçin, 6m Maksimum Montaj Yüksekliği MC087D 99 B1
| Menşe yeri | Shenzhen, Çin |
|---|---|
| Marka adı | Merrytek |
| Sertifika | CE |
| Model numarası | MC087D 99 B1 |
| Min sipariş miktarı | 100 adet |
| Fiyat | Anlaşılabilir |
| Ambalaj bilgileri | Fıçı tahtası + kağıt karton (K=A) |
| Teslim süresi | 1, Örnek ve Küçük Sipariş: Ödemenizi aldıktan sonra 5 iş günü içinde. 2, Dökme Sipariş: Depozito ald |
| Ödeme koşulları | T/T |
| Yetenek temini | 10000 PC/Ay |
Ürün ayrıntıları
| Nominal gerilim | 12 ± 1VDC | Dalgalanma voltajı | < 100mVp-p |
|---|---|---|---|
| Çıkış sinyali | 0-10V Karartma Sinyali/ PWM Karartma Sinyali | Montaj Yüksekliği | 3m (max 6m) |
| Çalışma Sıcaklığı | Yerleşik: -35 ~ 60 ℃ | Sertifika | Beyaz |
| Ömür boyu | 5 yıl garanti@ta | ||
| Vurgulamak | 12Vdc Casambi motion sensor,microwave motion sensor for LED fixtures,wireless motion sensor with 6m range |
||
Ürün Açıklaması
12Vdc Casambi Ağ Mikro Dalga Hareket Sensörü İnce LED Armatürler İçin, 6m Maksimum Montaj Yüksekliği
Ürün Özellikleri
- 12Vdc Giriş, DC sistemleri veya 12V DC 100mA yardımcı güç çıkışlı LED sürücüleri için uygundur.
- 0-10V karartma terminali, 3 kademeli veya 2 kademeli isteğe bağlıdır, algılama alanı ayarlanabilir
- Mini boyut MW hareket algılama sensörü
- İç mekan maksimum montaj yüksekliği 6m'dir
- Tüm sensör parametreleri Casambi Uygulaması ayarları ile ayarlanabilir
Parametreler
| Giriş | |
|---|---|
| Anma gerilimi | 12±1VDC | 7.5-13VDC |
| Çalışma akımı | 32±5mA | 32±5mA |
| Dalgalanma gerilimi | < 100mVp-p |
| Çıkış | |
| Çıkış sinyali | 0-10V Karartma Sinyali | PWM Karartma Sinyali |
| Algılama parametreleri | |
| Çalışma frekansı | 5.8GHz ±75MHz, ISM bandı |
| İletim gücü | 1mW Maks. |
| Sensör hassasiyeti | Casambi Uygulaması ayarı |
| Gün Işığı Önceliği | Casambi Uygulaması ayarı |
| Bekleme karartma seviyesi | Casambi Uygulaması ayarı |
| Algılama aralığı (yarıçap) | Tavan Montajı (yükseklik: 3m): 0.3m/s ≥3m, 1m/s ≥2.5m Duvar Montajı (yükseklik: 2m): 0.3m/s ≥5m, 1m/s ≥3m Test koşulları: ürün %100 hassasiyete ayarlanmıştır ve 60 metrekarelik bir odada belirgin bir engel yoktur |
| Montaj yüksekliği | 3m (6m Maks) |
| Kablosuz Modül | |
| BLE Modülü | Casambi Bluetooth |
| Çalışma frekansı | 2.402-2.480GHz |
| İletim gücü | +7dBm(maks) |
| İletim mesafesi | 25m (Görünür mesafe) |
| Ortam | |
| Çalışma sıcaklığı | Dahili: -35~60℃ |
| Depolama sıcaklığı | -40℃~80℃, nem ≤%85 (yoğuşmasız) |
| Sertifikasyon Standartları | |
| Sertifikalı | CE |
| Çevresel gereksinimler | RoHS 2.0, Reach gereksinimlerine uyun |
| Koruma derecesi | IP20 |
| Diğer | |
| Kablolama | 3 pinli 2.0mm terminal |
| Montaj gereksinimleri | dahili montaj |
| Paketleme gereksinimleri | Bölmeli + kağıt karton (K=A) |
| Net ağırlık | 25.5±3g |
| Ömür | 5 Yıl Garanti@Ta |
Fonksiyon açıklaması
| AÇIK-KAPALI fonksiyonu | Casambi Uygulaması ayarı |
| 2 kademeli karartma | Casambi Uygulaması ayarı |
| 3 kademeli karartma | Casambi Uygulaması ayarı |
| Gün ışığı toplama | Casambi Uygulaması ayarı |
| Gün ışığı önceliği | Casambi Uygulaması ayarı |
| Gruplama | Casambi Uygulaması ayarı |
Şema
Boyut
Vida montajı
Kelepçe yapısı montajı
Kablolama, Fonksiyon
Montaj
Radyasyon Şeması
Başlatma
İlk açıldığında, sensör ışığı %100 parlaklığa getirir ve ışık 10 saniye sonra kapanır. Başlatma sırasında hareket sinyali algılanmaz.
Varsayılan ayar
Algılama alanı: %100; Bekleme Süresi: 5s; Bekleme Periyodu: 0s; Gün Işığı Sensörü: Devre Dışı; Bekleme Karartma Seviyesi: %10.
Uygulama Bildirimi
- Sensör profesyonel bir elektrikçi tarafından monte edilmelidir. Lütfen montaj, kablolama vb. yapmadan önce gücü kesin.
- Algılama mesafesi, hareketli nesnenin hareket hızı, hareketli nesnenin boyutu, montaj yüksekliği, montaj açısı, montaj ortamının açık olup olmaması ve yansıtıcının malzemesi gibi faktörlere bağlıdır. Spesifikasyonda verilen algılama mesafesi tipik bir değerdir, bu da 165cm/65kg test cihazı ile açık bir iç ortamda test edilmiştir.
- Mikro dalga sensörü duvara monte edildiğinde, algılama mesafesi tavana monte edildiğinde kıyasla büyük ölçüde artacaktır. Duvar montaj yöntemini kullanıyorsanız, lütfen hassasiyeti azaltın veya kullanım ayarlarını doğrulamak için şirketimizle iletişime geçin. Işık hassasiyeti eşiği, güneşli bir ortamda, gölgesiz ve ortam ışığının dağınık yansıma koşullarındadır. Farklı zaman dilimlerinde, iklimlerde ve ortamlarda, ışık sensörü tarafından algılanan aydınlatma değeri farklı olabilir.
- Sensör parametrelerinin farklı montaj ortamlarında yeniden yapılandırılması gerekebilir, lütfen aşağıdaki talimatlara bakın veya üreticiyle iletişime geçin.
- Bu sensör sadece iç mekan kullanımı içindir, dış mekan rüzgarı ve yağmuru ve çevredeki hareketli nesneler yanlış tetiklemeye neden olacaktır.
- Sensör ürününün montaj yüksekliği 6 metreyi geçemez ve optimum yükseklik 3 metredir; iki sensör arasındaki mesafe 3 metreden fazla olmalıdır.
- Sensör metal bir armatüre, metal yansıtıcı bir yüzeye veya dar kapalı bir ortama monte edildiğinde, mikro dalgalar birden çok kez yansıyacak ve yanlış tetiklemeye neden olacaktır. Lütfen sensör hassasiyetini azaltın veya teknik destek için üreticiyle iletişime geçin.
- Lütfen fan, DC motor, kanal borusu, hava çıkışı vb. gibi hareketli sinyallerin sensörün etrafında olmadığından emin olun, aksi takdirde sensör yanlış tetiklemeye neden olabilir.
- Mikro dalgalar metali nüfuz edemez, kapalı veya yarı kapalı metal armatürlere montajdan kaçının ve ürünün önünde metal veya cam engeli olmamalıdır.
- Farklı 0-10V / PWM sürücülü sensörde, DÜŞÜK ışık etkisi farklı olabilir
- Kararlı çıkış voltajına ve DÜŞÜK dalgalanma katsayısına sahip DC regüleli güç kaynağı kullanılmalıdır. Güç kaynağının dalgalanması 100mV'den az olmalı; yük akımı 100 mA'den büyük olmalıdır.
- Ürün spesifikasyonları ve parametreleri önceden haber verilmeksizin optimize edilebilir
- Yeni montaj ortamı için, montajdan önce 5 adet numunenin test edilmesi önerilir.
