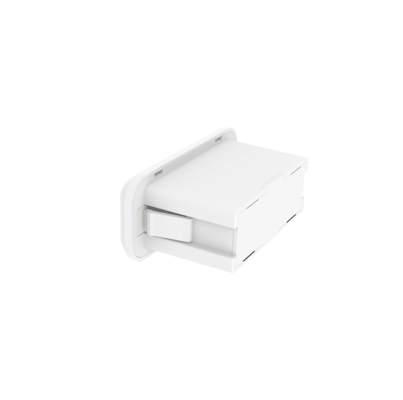

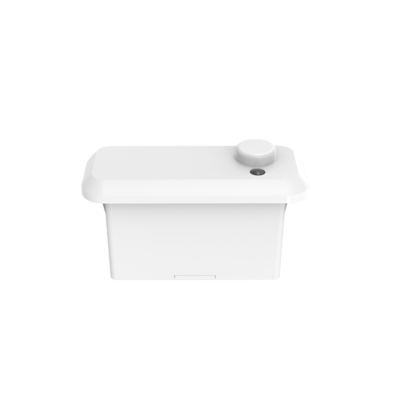

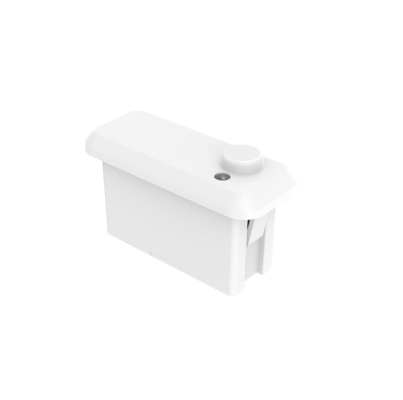

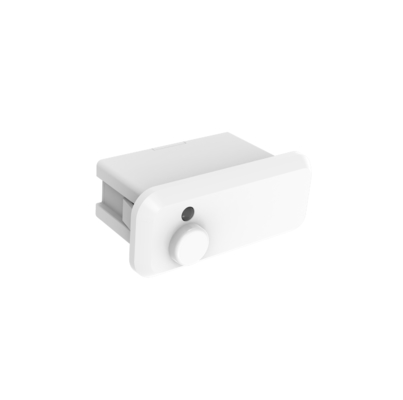

12Vdc Casambi Bluetooth Ağ Varlık Sensörü Panel Işığı için, 4m Max Kurulum

[Ürün Özellikleri]

• Dahili kurulum varlık algılayıcı, standart zhaga book20 arayüzü
• 24GHz patentli mikrodalga anten teknolojisini benimseyin, 4m maksimum kurulum yüksekliğini destekleyin.
• Alman RF teknolojisi ile, 5 yıllık ürün garantisi
• Hareket, küçük hareket ve gündüz ışığı sensörü fonksiyonu
• Tuvaletler, oturma odaları, mutfaklar ve hareket, küçük hareket algısı gerektiren diğer ortamlar için uygulanabilir
• Casambi IOT platformu ile bağlantılı Casambi Bluetooth modülü

[Parametreler]

[Fonksiyon açıklaması]

[Kazanma menzili]

TeklifSinyal KüçükHareket sinyali

İnsan varlığı:İnsan vücudunu tespit etmek için tespit alanındabüyükHareket sinyalleri(yürüyüş)İndüksiyonu tetiklemek içinveçıkış yüksek seviyede (örneğin kontrol ışıkları açık ve kapalı gibi), ve sonra algılamakKüçük bir hareketsinyaller (bedenin ileriye, geriye yaslanması, uzuvların salınması, başının salınması, daktilo, cep telefonları ve diğerufak tefek tavsiyeler- Evet.a)Ayrıca karın boşluğunun, göğüs genişlemesinin neden olduğu insan solunumsal hayati belirtilerin tespit edilmesi için de kullanılır.vb.Yüksek bir üretim seviyesini (örneğinsKontrol ışığısHer zaman açık)

İnsan yokluğu: algılama bölgesinde sinyal tespit edilmedi ve düşük çıkış seviyesi (kontrol lambası kapalı)

[Şekil]

• Boyut (Birimler: mm)

• Ürün Ayrıntıları

• Kablolama

[Kuralım talimatı]

- Hayır.

[Başlangıç]

Güçlendikten sonra, sensör otomatik olarak ışığı %100 parlaklıkta açar ve 10 saniye için kendi kendini kontrol eder. Başlatma sırasında sensör hareketi algılayamaz.Başlatıldıktan sonra algılama moduna girer., ve bu süre zarfında lamba %100 parlaklıkta kalır.

[Öntanımlı ayar]

Duyarlılık: %100, Bekleme süresi: 5 saniye, Gün ışığı algılayıcı: Etkinleştir, Bekleme süresi: 0 saniye, Bekleme halinde zayıflama seviyesi: 20%

[Başvuru bildirimi]

Ben...Sensör profesyonel bir elektrikçi tarafından kurulmalıdır. Lütfen kurulum, kablolama, yapılandırmayı değiştirmeden önce gücü kapatın.

Ben...Ürünün plastik, ahşap vb.ye iyi bir nüfuz yeteneği vardır, ancak mikrodalga modülü anteninin doğrudan ön tarafında veya yakınında metal aksesuarları veya metal kabuklar, cam kabuklar vb. bulunmamalıdır.Aksi takdirde anten iletimini ve alımını etkileyecektir..

Ben...Algılama mesafesi, kurulum yüksekliği, tespit edilecek nesnenin boyutu, hareket hızı, kurulum ortamının etkisi ile etkilenir.ve farklı yönlerde algılama mesafesi belirli bir değişkenlik derecesine sahip olacak.

Ben...Gün ışığı eşiği güneşli bir ortamda, gölge olmadan ve çevresel ışık yansıması koşullarında farklı dönemlerde, iklimlerde ve ortamlardaIşık sensörü tarafından tespit edilen gündüz ışığı değeri farklı olabilir..

Ben...Ürünün kurulum mesafesi 1,5 metreden fazla olması önerilir; Ürün ve yönlendirici arasındaki kurulum mesafesi 1,5 metreden fazla olmalıdır.Mikrodalga sensörünün normal çalışmasına müdahale etmemek için.

Ben...Ürünün montaj düzleminin (örneğin alüminyum substrat, PCB kartı) mikrodalga modülünün anten düzleminden belirli bir yükseklik farkına sahip olması gerekir.ve en iyi algılama etkisini elde etmek için mikrodalga modülünün anten düzlemi yakın düzlemden 5 mm'den daha yüksek olmalıdır..

Ben...Sabit çıkış voltajı, düşük akım ve dalgalanma katsayısı olan DC düzenlenmiş güç kaynağı kullanılmalıdır, güç kaynağının dalgalanması 50mV'den az olmalıdır.ve güç kaynağının minimum yük akımı 120mA'dan fazla olmalıdır., ve ayrıca giriş güç kaynağı VCC terminalinde en az 100uF'lik bir elektrolitik kondansatör kurulması önerilir.

Ben...Ürünlerin büyük metal ekipmanlardan, boru hatlarından, klima havalandırma deliklerinden, egzoz havalandırma deliklerinden, duman makinelerinden ve diğer mekanlardan mümkün olduğunca uzak yerleştirilmesi,Böylece ekipman titreşiminin algılama etkisini etkilemesini önlemek için.

Ben...Mikrodalga modülü, AC akım güç kaynağına yakın olmaktan kaçınmalı, akım güç kaynağı düzleyici köprüsünden, transformatörden, anahtarlama borularından ve diğer yüksek güç cihazlarından uzak olmalıdır.Mikrodalga modülünün normal çalışmasına yüksek frekanslı sinyalleri müdahale etmemek için.

Ben...Ürün tasarımı: Mikrodalga modülünün anten yüzeyi ve yakındaki devreler, büyük akımların akışını önlemek için, yakındaki transformatörlerden veya yüksek frekanslı bileşenlerden kaçınmak için,mesafe mümkün olduğunca 10mm'den fazla olmalıdır..

Ben...Kablolama sırasında, anten tarafı ve ürünün arkasındaki bileşen tarafı tellerle örtülmemelidir veya büyük akımların akmasına izin verilmemelidir.Sensörün normal çalışmasını etkilememek için.

Ben...Sensörün normal çalışmasını etkilememek için ürünün ön tarafı ve yakınları metal aksesuarlar veya cam bloklarla donatılamaz.Plastik kalınlığı mümkün olduğunca 1mm'den daha az seçmek için, çok kalın mikro dalga modülleri algılama ve yönü etkileyecektir; mikro dalga anten düzlem ve kabuğu mesafe 3.2mm'den daha büyük olmalıdır

Ben...Ürünün anten yüzeyi ve metal düzlem (alüminyum substrat, demir kabuğu) belirli bir yükseklik farkı olmalıdır, önerilen mesafe 0,5 mm'den fazladır.

Ürün yapısı, güç kaynağı modu / devre, sensör anteninin ön kapağı vb. değiştiğinde, lütfen ürünün düzgün çalışmamasına neden olmamak için onaylamak için sensör üreticisini bilgilendirin.Başka türlü., üreticinin anormallik için herhangi bir sorumluluğu yoktur.
