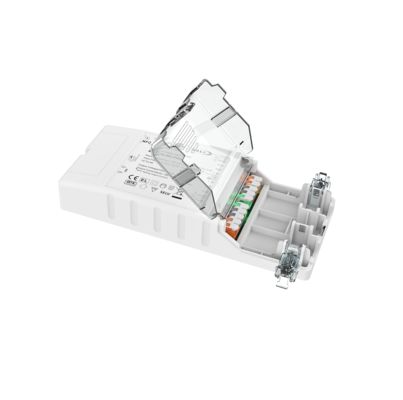

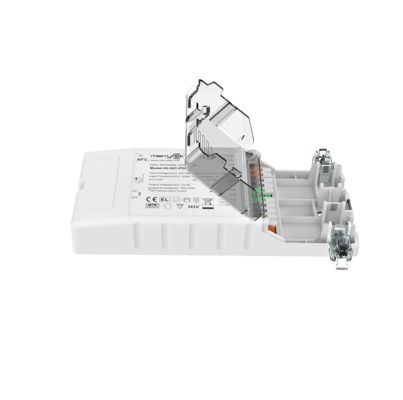

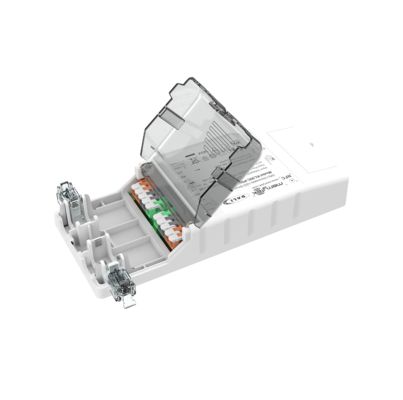

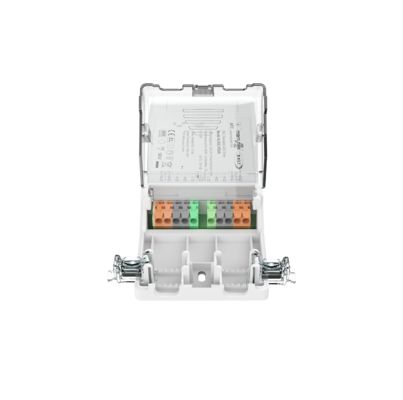

Kolay kullanımlı seri 50W NFC programlanabilir DALI2 kısılabilir led sürücü 700mA'den 1400mA'e

  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
Menşe yeri ÇİN
Marka adı Merrytek
Sertifika CE
Model numarası KL50C-PDiiN
Min sipariş miktarı 100
Fiyat Anlaşılabilir
Ambalaj bilgileri Beyaz kutu + Karton, 50 adet/CTN
Teslim süresi 1, Örnek ve Küçük Sipariş: Ödemenizi aldıktan sonra 5 iş günü içinde. 2, Dökme Sipariş: Depozito ald
Ödeme koşulları T/T veya PayPal
Yetenek temini 10,000pcs aylık

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Nominal giriş voltajı 220-240Vac 50Hz /60Hz DC Giriş Gerilimi aralığı 200-240Vdc
Çalışma modu sabit akım Kontrol yöntemi 50W NFC programlanabilir DALI2 kısılabilir led sürücü
Güç faktörü ≥0.95 Yeterlik %88
Akım 700-1400mA Boyut 185x79x30mm
IP derecesi IP20 Garanti 5 yıl
Vurgulamak

50W DALI2 kısılabilir LED sürücü

,

NFC programlanabilir LED sürücü

,

700mA - 1400mA kısılabilir sürücü
Mesaj bırakın
Ürün Açıklaması

Kolay kullanımlı seri 50W NFC programlanabilir DALI2 kısılabilir led sürücü 700mA'den 1400mA'e



1. Açıklama

-Tüm kısma aralığı için titremesiz

-Kablosuz programlama için NFC teknolojisi

-Bekleme gücü 0.5W'un altında

-Dahili DALI arayüzü DT6

-Merkezi olarak sağlanan DC acil durum çalışması DT19

-Koruma: kısa devre / aşırı sıcaklık / aşırı gerilim

-CLO telafisi

-Yüksek ortam sıcaklığı için akımın düşürülmesi

-Hafıza fonksiyonlu pushDIM

-Döngü içi döngü dışı tasarım, Hızlı kablolama, Kullanışlı ve zaman tasarrufu

-5 yıl garanti



2. Parametreler

Giriş Çalışma Gerilimi 198-264Vac 50Hz/60Hz
Nominal Giriş Gerilimi 220-240Vac 50Hz/60Hz
DC Giriş Gerilim aralığı 200-240Vdc
Giriş Akımı 0.3A Maks.
Giriş Ani Akımı <25A (Yarım akım darbe genişliği 100μs) @230Vac
Güç faktörü (@230V, %100 yük) ≥ 0.95
Toplam harmonik bozulma Tipik: %15 (@230Vac, %100 yük)
Bekleme gücü ≤0.5W (@230Vac DALI kapalıyken)
Verimlilik (@230Vac, %100 yük) %88
Kablolama Yöntemi Tel kesiti:0.75-2.5mm2
Döngü içi ve Döngü dışı miktarı 22PCS (@230Vac)

Otomatik devre kesici

(Teldeki akımı hesaplayın)

 tip B10 B13 B16 B20 B25 /
Numara 20 25 30 40 50 /
tip C10 C13 C16 C20 C25 C32
Numara 28 40 45 55 70 90
Çıkış Çalışma modu Sabit Akım
Yük tipi LED
Dalgalanma gereksinimi (Titreme veya Titremesiz) Titreme değeri: tüm kısma aralığı için %5'ten az
Başlangıç süresi <1s (@230Vac); <0.5s (@200Vdc)
Yüksüz çıkış gerilimi 75V DC Maks.
Yük çıkış gerilim aralığı 12-58Vdc
Tam yük çıkış gücü 50W Maks.
Yük çıkış akımı 700-1400mA
Sabit akım/gerilim Hassasiyeti Sabit Akım Hassasiyeti ±%5
Kablolama yöntemi Tel kesiti:0.75-1.5mm2
Kontrol Yöntemi Birincil PUSH Kısma Birincil PUSH kısma (Maks. kablo uzunluğu:20m)
DALI Kısma DALI kısma (Maks. kablo uzunluğu:300m)
Kısma aralığı Birincil PUSH & DALI kısma: %0-%100
İstisna Koruması Gereksinimleri Çıkış aşırı sıcaklığı
koruma		 Evet, kendi kendine iyileşme fonksiyonu olmadan (Sorulabilir)
Çıkış kısa devre koruması Evet, kendi kendine iyileşme fonksiyonu olmadan (Sorulabilir)

Çalışma

Çevre

 Çalışma sıcaklığı/ nem -25℃~50℃ Nem: %85 (Yoğuşmasız)
Depolama sıcaklığı/ nem -40℃~80℃, Nem: %85 (Yoğuşmasız)
Maks. kasa sıcaklığı (Tc) 85℃

Güvenlik

& EMC

 EMC standardı EN55015 EN61547 EN61000-3-2 EN61000-3-3
DALI protokol standardı IEC62386-102, IEC62386-207 DT6 / 220 DT19 / 251 / 252 / 253
Güvenlik standardı EN61347-1 EN61347-2-13
Sertifikasyon CE
Dayanma gerilimi 3750Vac, 5mA, 60s (Giriş “L N”- Çıkış “SEC”)
Diğerleri Koruma dereceleri IP20
Koruma türü Sınıf I
Kurulum türü Bağımsız kurulum
Boyut 185*79*30mm
Karartma hafıza fonksiyonu Evet, PUSH karartma hafızası
PUSH kısma senkronizasyonu

Paralel: Maks. 15 adet

Seri: Maks. 25 adet
Ambalaj gereksinimi PE torba + kraft kutu + kılavuz + bölme + dış kutu (K=A)
Ağırlık 266±5g
Ömür 5 yıl @Ta tam yük
Not: Belirtilmedikçe tüm parametreler 230VAC giriş gerilimi ve 25 derecelik bir ortamda test edilmiştir.



3. Boyut (Birim: mm)

Kolay kullanımlı seri 50W NFC programlanabilir DALI2 kısılabilir led sürücü 700mA'den 1400mA'e 0Kolay kullanımlı seri 50W NFC programlanabilir DALI2 kısılabilir led sürücü 700mA'den 1400mA'e 1

4. Kablolama Şeması

Kolay kullanımlı seri 50W NFC programlanabilir DALI2 kısılabilir led sürücü 700mA'den 1400mA'e 2

Şek. A DALI Kısma

Kolay kullanımlı seri 50W NFC programlanabilir DALI2 kısılabilir led sürücü 700mA'den 1400mA'e 3Kolay kullanımlı seri 50W NFC programlanabilir DALI2 kısılabilir led sürücü 700mA'den 1400mA'e 4

Şek.B Push Kısma





5. Düşürme

Kolay kullanımlı seri 50W NFC programlanabilir DALI2 kısılabilir led sürücü 700mA'den 1400mA'e 5

6. Kısma eğrisi

Kolay kullanımlı seri 50W NFC programlanabilir DALI2 kısılabilir led sürücü 700mA'den 1400mA'e 6

7. Akım dişli ayarı

KL50C-PDiiN
Akım(mA) Pomax(W) Uout(V)
700 40.6 12～ 58
750 43.5 12～ 58
800 46.4 12～ 58
850 49.3 12～ 58
900 50.4 12～ 56
950 50.4 12～ 53
1000 50.0 12～ 50
1050 50.4 12～ 48
1100 49.5 12～ 45
1150 49.5 12～ 43
1200 50.4 12～ 42
1250 50.0 12～ 40
1300 49.4 12～ 38
1350 50.0 12～ 37
1400 50.4 12～ 36

Tipik akım veri setleri, LED fikstür modellerini seçerken referans içindir. Daha fazla akım seviyesi, 1mA adımlarla ayarlanabilen bir mobil UYGULAMA kullanılarak NFC ile ayarlanabilir.

Kolay kullanımlı seri 50W NFC programlanabilir DALI2 kısılabilir led sürücü 700mA'den 1400mA'e 7

Merrytek NFC'yi indirmek için kodu tarayın



8. AÇMA/KAPAMA ve Kısma İşleminin Açıklaması

A. PUSH anahtarına kısa basma (kısa basma süresi 0.1s-1s), LED sürücü açılır veya kapanır.

B. Kısma: PUSH anahtarını basılı tutun (1s-8s), LED sürücü kısma, parlaklaştırma veya kısma sağlayabilir, kısma aralığı %2-100'dür.

C. Hafıza: PUSH kısma, bir kısma hafıza fonksiyonuna sahiptir.

D. Kısma senkronizasyonu: Aynı PUSH anahtarına bağlı güç, PUSH anahtarını 15 saniyeden uzun süre basılı tutarak senkronize edilebilir.

E. DALI kısma modu: Güç kaynağını DALI sistemine bağlayın ve DALI ana bilgisayarı tarafından kısılabilir. Kısma aralığı %0-100'dür.



9. Dikkat edilmesi gereken hususlar Attention

1) LED dizisi, giriş gücünü açmadan önce yüke bağlanmalıdır; aksi takdirde, LED dizisi hasar görebilir.

2) LED sürücü girişi kapatıldıktan sonra, çıkışta yaklaşık 3 dakika boyunca korunabilen bir artık gerilim olacaktır.

3) NFC ile parametreleri ayarlamadan önce, sürücünün kapalı olduğundan emin olun.
