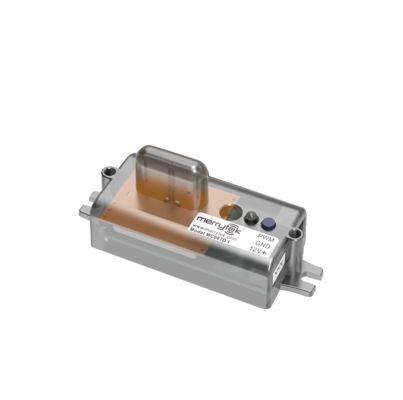

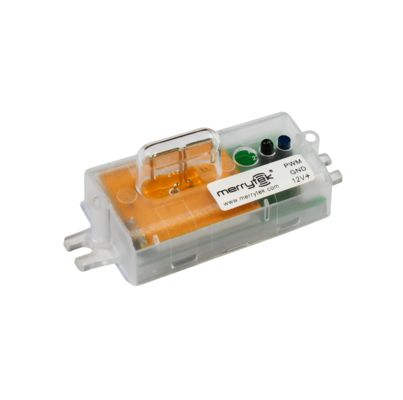

12Vdc PWM Karartma Sensörü, Gün Işığı Öncelik Fonksiyonu, DIP Anahtar Ayarlı MC087D 1
| Menşe yeri | ÇİN |
|---|---|
| Marka adı | Merrytek |
| Sertifika | RED |
| Model numarası | MC087D 1 |
| Min sipariş miktarı | 100 adet |
| Fiyat | Anlaşılabilir |
| Ambalaj bilgileri | kart + kartonlar (K=A) |
| Teslim süresi | <i>within 5 working days for sample and small order;</i> <b>Örnek ve küçük sipariş için 5 iş günü iç |
| Ödeme koşulları | T/T, Western Union |
| Yetenek temini | 10,000pcs aylık |
Ürün ayrıntıları
| Giriş Gerilimi | 7.5-12VDC | Nominal gerilim | 12VDC |
|---|---|---|---|
| Çalışma Modu | 5V PWM Karartma Sinyali | Algılama alanı | %100/%50 |
| Montaj Yüksekliği | 3m (6m en fazla) | Çalışma Frekansı | 5,8 GHz ±75 MHz, ISM Bandı. |
| Ömür boyu | 5 yıl garanti@ta | ||
| Vurgulamak | 12Vdc PWM karartma sensörü,Gün ışığı önceliği hareket sensörü,DIP Anahtar Mikrodalga Sensörü |
||
Ürün Açıklaması
12Vdc PWM Karartma Sensörü, Gün Işığı Öncelik Fonksiyonu, DIP Anahtar Ayarlı
Özellikler
- Merrytek patentli yüksek kazançlı mikrodalga antenini benimser, daha iyi metal ortam uyumluluğu. Daha küçük kesim boyutu, toplu olarak RED sertifikasına uygundur.
- Dahili mikrodalga modülü ve gün ışığı sensörü. 12V DC giriş ve PWM karartma sinyal çıkışı.
- Kesim boyutu: 10mmx40mm. Çoğu doğrusal ışık için uygundur.
- Tüm parametreler dip anahtarları ile ayarlanabilir.
- 5 yıl garanti
Parametreler
| Giriş | |
|---|---|
| Giriş Voltaj Aralığı | 7.5-12VDC |
| Nominal Giriş Voltajı | 12V DC |
| Çalışma Akımı | <25mA |
| Voltaj Dalgalanması | <100mVp-p |
| Çıkış | |
| Çalışma Modu | 5V PWM Karartma Sinyali |
| Sensör Parametreleri | |
| Çalışma Frekansı | 5.8 GHz ±75 MHz, ISM Bandı. |
| İletim gücü | 1mW Maks. |
| Algılama Alanı | 100%/50% |
| Bekleme Süresi | 5s/5dk/10dk/30dk |
| Bekleme Periyodu | 0s/3dk/10dk/+∞ |
| Gün Işığı Sensörü | 30Lux/50Lux/100lux/Gün ışığı önceliği devre dışı: AÇIK / KAPALI değeri (30Lux)50Lux / 150Lux 100Lux / 200Lux (ortam ışığı dağınık yansıma koşulları) |
| Bekleme Karartma Seviyesi | 10%/30% |
| Algılama Yarıçapı | montaj yüksekliği 3m, 1m/S ≥2.5m |
| Montaj Yüksekliği | 3m (6m Maks) |
| Algılama Açısı | 90°@Xz düzlemi / 130°@Yz düzlemi |
| Çalışma Ortamı | |
| Çalışma Sıcaklığı | -25°C…+70°C |
| Depolama Sıcaklığı | -40°C…+80°C Nem: %85 (yoğuşmasız) |
| Sertifika | |
| Çevresel Gereksinim | RED |
| Diğerleri | |
| Kablolama | 3 pin 2.0mm hızlı konektör |
| IP Derecesi | IP20 |
| Kurulum | Taban kurulumu |
| Boyut | Boyuta bakınız |
| Paket | kart + kartonlar(K=A) |
| Net Ağırlık | 18g |
| Ömür | 5 yıl garanti@Ta |
Not: 1. "N/A" mevcut değil anlamına gelir. 2. Sensörün algılama menzili, hareketli nesnenin hareket hızı ve boyutu, montaj yüksekliği, kurulum yüksekliği ve açısı, kurulum yeri, sensör çevresindeki yansıtıcılar vb. ile ilgilidir. Belgedeki veriler tipik değerlerdir ve açık bir kapalı alanda 165 cm'lik bir kişi tarafından test edilmiştir. Duvar montajındaki algılama menzili tavan montajındaki algılama menzilinden daha uzun olacaktır. Lütfen duvar montajında algılama hassasiyetini azaltın veya sensör veri ayarlarını doğrulamak için bizimle iletişime geçin.
Fonksiyon
- AÇIK/KAPALI Fonksiyonu (bekleme periyodu "0"s olarak ayarlanmış)
- 2 kademeli karartma fonksiyonu (bekleme periyodu "+∞" olarak ayarlanmış)
- 3 kademeli karartma fonksiyonu (bekleme periyodu "10S/1dk/3dk/5dk/10dk/30dk" olarak ayarlanmış)
- Gün Işığı Önceliği (Gün ışığı sensörü "30lux/50lux/100lux" olarak ayarlanmış ve Bekleme Periyodu "+∞" olarak ayarlanmış, diğer sensör parametreleri gerçek ihtiyaçlara göre ayarlanabilir)
Boyut (mm)
Kablolama
Yapı ve kurulum
Kurulum
Not: Sensör anteni LED tepsinin en az 2mm üzerinde olmalıdır.
Radyasyon deseni
6m yükseklikte kurulduğunda, %50 algılama alanına sahip sensör hareket sinyalini algılayamaz.
Başlatma
Güç açıldıktan sonra, sensör otomatik olarak ışığı %100 parlaklıkta açar. 10 saniye sonra, düşük parlaklığa geçer. Başlatma sırasında, sensör hareketi algılayamaz.
Fabrika Ayarı
Algılama alanı: %100, Bekleme Süresi: 5S, Bekleme Periyodu: 0S, Bekleme karartma seviyesi: %10, Gün Işığı Sensörü: Devre Dışı
Uygulama Bildirimi
- Sensör profesyonel bir elektrikçi tarafından kurulmalıdır. Kurulum, kablolama veya parametre değiştirme öncesinde lütfen gücü kapatın.
- Mikrodalgalar metali nüfuz edemez. Ürünü kapalı metal bir lambaya veya yarı kapalı metal bir lambaya yerleştirmeyin ve metal veya cam ürünün üzerine örtülmesine izin verilmez. Antenin metal plaka üzerinden geçmesi gerekiyorsa, lütfen sensörün üst kısmının metal plakaya yakın olduğundan emin olun.
- Herhangi bir endüktif sensör arasındaki mesafe 2 metreden fazla olmalıdır. Radyo parazitini önlemek için sensörü anahtarlardan, yönlendiricilerden ve diğer kablosuz cihazlardan 1.5 metreden fazla uzakta tutun. Mikrodalga modülünün anten yüzeyi, düşük veya yüksek frekanslı sinyallerin mikrodalga sensörünün anteninin normal çalışmasını etkilemesini önlemek için doğrudan giriş AC ve çıkış DC'ye bakmamalıdır.
- Titreşim sinyalleri hareketli sinyaller olarak kabul edilecek ve sensörü tetikleyecektir. Sensör çevresinde uzun süre titreşen nesnelerden kaçının, örneğin büyük metal ekipmanlar, borular, klima çıkışları, egzoz havalandırmaları, duman tahliye makinesi portları, sallanan fanlar vb. Algılama alanındaki evcil hayvanlar algılamayı tetikleyebilir.
- Sensör sadece iç mekan kullanımı içindir. Dış mekan kullanımı için su geçirmezlik etkisi etkilenecektir. Rüzgar, yağmur ve çevredeki hareketli nesneler yanlış tetiklemeye neden olacaktır. Sensör metal bir lambaya, metal yansıtıcı yüzeye veya dar kapalı bir ortama kurulduğunda, mikrodalga tekrar tekrar yansıyacak ve yanlış tetiklemeye neden olacaktır. Lütfen hassasiyeti azaltın veya teknik destek için üreticiyle iletişime geçin.
- Bu Sensör tavan montajı için uygundur. Duvar montajı yapıldığında, mikrodalga algılama mesafesi büyük ölçüde artacaktır, bu da mikrodalganın duvardan geçmesi veya lambanın kapanmaması fenomenine yol açabilir. Lütfen hassasiyeti %50 oranında ayarlayın. %50 kullanılamıyorsa, lütfen duvar montajından kaçının veya teknik destek sağlaması için üreticiyle iletişime geçin.
- Sürekli iyileştirme nedeniyle, bu talimatın içeriği önceden haber verilmeksizin değiştirilebilir.
- Farklı PWM sürücüleri, farklı düşük parlaklık. Gün ışığı eşiği, gölge ve ortam ışığı dağınık yansıması olmayan güneşli bir ortamda ölçülür. Ortam lüks seviyesi farklı ortamlarda, hava koşullarında, iklimde, günün saatinde ve mevsiminde farklılık gösterebilir.
- Hassasiyet mesafesi, nesnelerin hareket hızına, nesnelerin boyutuna, montaj yüksekliğine, montaj açısına, çalışma ortamına, yansıtıcı malzemelere vb. bağlıdır.
- Verilen algılama alanı, kapalı bir iç ortamda 165 cm boyundaki test cihazları tarafından ölçülen tipik değerdir.
- Bu ürün, giriş voltajı kararlı ve dalgalanma faktörü düşük olan voltaj-stabilize DC güç kaynağı ile kullanılmalıdır (dalgalanma faktörü 100mV'den düşük; yük akımı 25mA'dan büyük).
- Yeni bir ortama kurulurken, lütfen toplu kurulumdan önce en az 5 adet ürünü kurun ve test edin.
