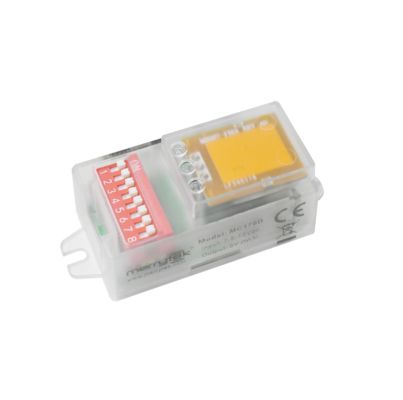

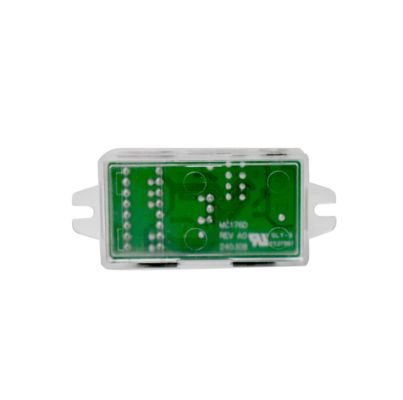

Mikrodalga Hareket DC Sensörü, Gün Işığı Öncelik Fonksiyonlu, DIP Anahtar Ayarlı MC176D

  • Microwave Motion DC Sensor, With Daylight Priority Function, DIP Switch Setting MC176D
  • Microwave Motion DC Sensor, With Daylight Priority Function, DIP Switch Setting MC176D
Menşe yeri ÇİN
Marka adı Merrytek
Sertifika CE
Model numarası MC176D
Min sipariş miktarı 100 adet
Fiyat Anlaşılabilir
Ambalaj bilgileri Balonlu torba + bölme + dış kutu (K=A)
Teslim süresi <i>within 5 working days for sample and small order;</i> <b>Örnek ve küçük sipariş için 5 iş günü iç
Ödeme koşulları T/T, Western Union
Yetenek temini 10,000pcs aylık
Ürün ayrıntıları
Nominal gerilim 7.5-13VDC Çalışma akımı 16±2mA
Çıkış sinyali 5V PWM Karartma Sinyali Çalışma Frekansı 5.8GHz ±75MHz, ISM bandı
Kurulum Yüksekliği 3m (6m en fazla) Çalışma sıcaklığı Dahili: -25~60°C
Ömür boyu 5 yıl garanti@ta
Vurgulamak

Gün ışığı toplama ile mikro dalga hareket sensörü

,

Mikrodalga DC hareket sensörü

,

DIP Anahtar Mikrodalga Sensörü
Mesaj bırakın
Ürün Açıklaması
Mikrodalga Hareket DC Sensörü, Gün Işığı Öncelik Fonksiyonlu, DIP Anahtar Ayarı
Ürün Özellikleri
  • 7.5-13VDC Giriş, DC güç veya 12VDC ile uyumlu
  • LED sürücü beslemesi yardımcı güç çıkışı için
  • 5V PWM karartma sinyali, 3 kademe veya 2 kademe karartma
  • Tüm hareket sensörü parametre ayarı DIP ile
  • Işık kılavuz sütun tasarımlı düşük empedanslı anten modülü, küçük boyutlu, lamba kartındaki açıklığı azaltabilir
  • Gün ışığı öncelik fonksiyonu
Parametreler
Giriş
Anma gerilimi7.5-13VDC
Çalışma akımı16±2mA
Dalgalanma gerilimi< 100mVp-p
Çıkış
Çıkış sinyali5V PWM karartma sinyali
Gün Işığı Sensörü
Gün ışığı eşiği5Lux/15Lux/50Lux/Devre Dışı
Gün ışığı önceliğiAÇIK | KAPALI
5Lux15Lux
15Lux50Lux
50Lux100Lux
Karartma seviyesi25%
Algılama Parametreleri
Çalışma frekansı5.8GHz ±75MHz, ISM bandı
İletim gücü1mW Maks.
Algılama Alanı100%/75%/50%/25%
Bekleme Süresi5s/90s/3dk/10dk
Bekleme Modu Süresi0s/30s/10dk/+∞
Algılama menzili (yarıçap)Tavan montajı 3m yükseklik: r≥4m@0.3m/s, r≥2.5m@1m/s; Yatay montaj 2m yükseklik: r≥8m@0.3m/s, r≥4m@1m/s
Montaj yüksekliği3m (6m Maks)
Ortam
Çalışma sıcaklığıDahili: -25~60°C
Depolama sıcaklığı-40°C…80°C, nem ≤%85 (yoğuşmasız)
Sertifikasyon Standartları
SertifikalıCE, RED (Beklemede)
Çevresel gereksinimlerRoHS 2.0, Reach gereksinimlerine uygundur
IP DerecesiIP20
Diğer
Kablolama3 pinli 2.0mm terminal
Montaj gereksinimleridahili montaj
Paketleme gereksinimleriBaloncuklu poşet + bölme + dış kutu (K=A)
Net ağırlık13 ±2g
Ömür5 Yıl Garanti@Ta
Fonksiyon Açıklaması
MC176DFonksiyon
AÇIK/KAPALI fonksiyonuYOK
İki kademeli karartma fonksiyonuBekleme Modu Süresi "+∞" olarak ayarlandığında
Üç kademeli karartma fonksiyonuBekleme Modu Süresi "30S/10dk" olarak ayarlandığında
Gün ışığı toplamaYOK
Gün ışığı önceliğiBekleme Modu Süresi "+∞" olarak ayarlandığında
Çalışma Diyagramları
AÇIK/KAPALI Fonksiyonu (Bekleme Modu Süresini "0s" olarak ayarlayın)
On/Off function diagram
2 kademeli Karartma Fonksiyonu (Bekleme Modu Süresini "+∞" olarak ayarlayın)
2-step dimming function diagram
3 kademeli karartma fonksiyonu (bekleme süresi "10S/1dk/3dk/5dk/10dk/30dk" olarak ayarlanır)
3-step dimming function diagram
Gün Işığı Önceliği
Daylight priority function diagram
Diyagramlar
Boyut(mm)
Product dimensions diagram
Kablolama, Fonksiyon
Wiring diagram Function diagram
DIP Anahtar Ayarı
Algılama AlanıBekleme SüresiGün Işığı SensörüBekleme Modu Süresi
AçKapat
Ⅰ AÇIK AÇIK %100AÇIK AÇIK 5SAÇIK AÇIK 5Lux15LuxAÇIK AÇIK 0S
Ⅱ - AÇIK %75- AÇIK 90S- AÇIK 15Lux50Lux- AÇIK 30S
Ⅲ AÇIK - %50AÇIK - 3dkAÇIK - 50Lux100LuxAÇIK - 10dk
Ⅳ - - %25- - 10dk- - Devre Dışı-- - +∞
Radyasyon Diyagramı
Radiation pattern diagram
Başlatma

Sensör ilk açıldığında ışığı %100 parlaklıkta yakacak ve 10 saniye sonra kapatacaktır. Başlatma süresi boyunca harici hareket algılama sinyali algılanmayacaktır.

Varsayılan Ayar

Hassasiyet: %100 Bekleme Süresi: 5s Gün Işığı Sensörü: Devre Dışı; Bekleme Modu Süresi: 0S; Bekleme Karartma Seviyesi: %25

Uygulama Notu
  • Sensör profesyonel bir elektrikçi tarafından kurulmalıdır. Kurulum, kablolama, DIP anahtar ayarlarını değiştirme vb. işlemlerden önce lütfen gücü kesin.
  • Algılama mesafesi, hareketli nesnenin hareket hızı, hareketli nesnenin boyutu, montaj yüksekliği, montaj açısı, montaj ortamının açık olup olmaması ve yansıtıcının malzemesi gibi faktörlerle ilişkilidir.
  • Mikrodalga sensörü duvara monte edildiğinde, tavana monte edilmesine kıyasla algılama mesafesi önemli ölçüde artacaktır.
  • Farklı montaj ortamlarında sensör parametrelerinin yeniden yapılandırılması gerekebilir, lütfen aşağıdaki talimatlara bakın veya üretici ile iletişime geçin.
  • Bu sensör sadece iç mekan kullanımı içindir, dış mekan rüzgarı ve yağmuru ile çevredeki hareketli nesneler yanlış tetiklemelere neden olacaktır.
  • Sensör ürününün montaj yüksekliği 6 metreyi geçemez ve optimum yükseklik 3 metredir; iki sensör arasındaki mesafe 3 metreden fazla olmalıdır.
  • Sensör metal bir lambaya, metal yansıtıcı bir yüzeye veya dar kapalı bir ortama monte edildiğinde, mikrodalgalar birden çok kez yansıyacak ve yanlış tetiklemelere neden olacaktır.
  • Lütfen sensörün etrafında fan, DC motor, kanalizasyon borusu, hava çıkışı vb. gibi hareketli sinyallerin olmadığından emin olun, aksi takdirde sensör yanlış tetiklemelere neden olabilir.
  • Mikrodalgalar metali nüfuz edemez, kapalı veya yarı kapalı metal lambalara montajdan kaçının ve ürünün önünde metal veya cam olmamalıdır.
  • Farklı PWM / 0-10V sürücülü sensörlerde düşük ışık etkisi farklı olabilir.
  • Kararlı çıkış voltajına ve düşük dalgalanma katsayısına sahip bir DC regüleli güç kaynağı kullanılmalıdır. Güç kaynağının dalgalanması 100mV'den az olmalı; yük akımı 25mA'den büyük olmalıdır.
  • Ürün özellikleri ve parametreleri önceden haber verilmeksizin optimize edilebilir.
