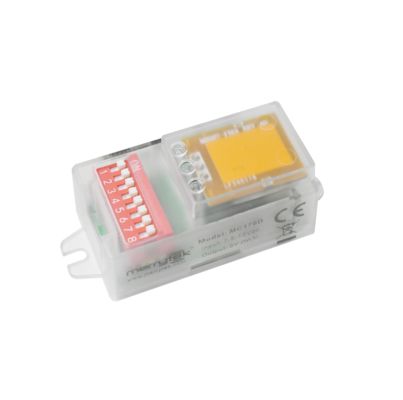

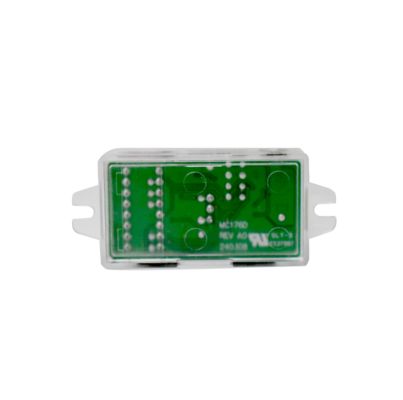

DC Dimmable Mikrodalga Hareket Sensörü, Uzaktan Kumanda Kullanılabilir, Gün ışığı önceliği fonksiyonu MC176D 99
| Menşe yeri | Çin |
|---|---|
| Marka adı | Merrytek |
| Sertifika | CE |
| Model numarası | MC176D 99 |
| Min sipariş miktarı | 100 adet |
| Fiyat | Anlaşılabilir |
| Ambalaj bilgileri | Balonlu torba + bölme + dış kutu (K=A) |
| Teslim süresi | <i>within 5 working days for sample and small order;</i> <b>Örnek ve küçük sipariş için 5 iş günü iç |
| Ödeme koşulları | Banka havalesi, Western Union |
| Yetenek temini | 10,000pcs aylık |
Ürün ayrıntıları
| Nominal gerilim | 7.5-13VDC | Çalışma akımı | 16±2mA |
|---|---|---|---|
| Çıkış sinyali | 5V PWM Karartma Sinyali | Çalışma Frekansı | 5.8GHz ±75MHz, ISM bandı |
| Kurulum Yüksekliği | 3m (6m en fazla) | Çalışma sıcaklığı | Dahili: -25~60°C |
| Ömür boyu | 5 yıl garanti@ta | ||
| Vurgulamak | DC kısılabilir mikrodalga hareket sensörü,uzaktan kumandalı mikrodalga hareket sensörü,gün ışığı öncelikli mikrodalga hareket sensörü |
||
Ürün Açıklaması
DC Dimmerli Mikrodalga Hareket Sensörü
Uzaktan Kumanda Mevcut, Gün Işığı Öncelik Fonksiyonu
Gün Işığı Toplama Fonksiyonu ve Uzaktan Kumanda özelliğine sahip Mikrodalga Hareket DC Sensörü.
Ürün Özellikleri
- 7.5-13VDC Giriş, DC güç veya 12VDC ile uyumlu
- LED sürücü güç kaynağı, yardımcı güç çıkışı için
- 5V PWM karartma sinyali, 3 kademe veya 2 kademe karartma
- Tüm hareket sensörü parametre ayarları uzaktan kumanda ve DIP ile yapılır
- Düşük empedanslı anten modülü, ışık kılavuz sütun tasarımı küçük boyutlu, lamba kartının açılmasını azaltabilir
- Gün ışığı öncelik fonksiyonu
Teknik Parametreler
| Giriş | |
|---|---|
| Anma gerilimi | 7.5-13VDC |
| Çalışma akımı | 16±2mA |
| Dalgalanma gerilimi | < 100mVp-p |
| Çıkış | |
| Çıkış sinyali | 5V PWM karartma sinyali |
| Gün Işığı Sensörü | |
| Gün ışığı eşiği | 5Lux/15Lux/50Lux/Devre Dışı |
| Gün ışığı önceliği | AÇIK | KAPALI |
| 5Lux | 15Lux |
| 15Lux | 50Lux |
| 50Lux | 100Lux |
| Karartma seviyesi | 25% |
Algılama Parametreleri
| Çalışma frekansı | 5.8GHz ±75MHz, ISM bandı |
| İletim gücü | Maks. 1mW |
| Algılama Alanı | 100%/75%/50%/25% |
| Bekleme Süresi | 5s/90s/3dk/10dk |
| Bekleme periyodu | 0s/30s/10dk/+∞ |
| Algılama menzili (yarıçap) | Tavan montajı 3m yükseklik: r≥4m@0.3m/s, r≥2.5m@1m/s; Yatay montaj 2m yükseklik: r≥8m@0.3m/s, r≥4m@1m/s |
| Montaj yüksekliği | 3m (Maks. 6m) |
Çevresel Özellikler
| Çalışma sıcaklığı | Dahili: -25~60℃ |
| Depolama sıcaklığı | -40℃...80℃, nem ≤%85 (yoğuşmasız) |
Sertifikalar
| Sertifikalı | CE, RED (Beklemede) |
| Çevresel gereksinimler | RoHS 2.0, Reach gereksinimlerine uygundur |
| IP Derecesi | IP20 |
Ek Özellikler
| Kablolama | 3 pinli 2.0mm terminal |
| Montaj gereksinimleri | dahili montaj |
| Paketleme gereksinimleri | Baloncuklu poşet + bölme + dış kutu (K=A) |
| Net ağırlık | 13 ±2g |
| Ömür | 5 Yıl Garanti@Ta |
Fonksiyon Açıklaması
| MC176D 99 | Fonksiyon |
|---|---|
| AÇIK/KAPALI fonksiyonu | YOK |
| İki kademeli karartma fonksiyonu | Bekleme Periyodu "+∞" olarak ayarlandığında |
| Üç kademeli karartma fonksiyonu | Bekleme Periyodu "30S/10dk" olarak ayarlandığında |
| Gün ışığı toplama | YOK |
| Gün ışığı önceliği | Bekleme Periyodu "+∞" olarak ayarlandığında |
Çalışma Diyagramları
Açık/Kapalı Fonksiyonu (Bekleme Periyodunu "0s" olarak ayarlayın)
2 kademeli Karartma Fonksiyonu (Bekleme Periyodunu "+∞" olarak ayarlayın)
3 kademeli karartma fonksiyonu (bekleme periyodu "10S/1dk/3dk/5dk/10dk/30dk" olarak ayarlanmalı)
Gün Işığı Önceliği
Ürün Diyagramları
Boyut (mm)
Kablolama Diyagramı
Fonksiyon Diyagramı
DIP Anahtar Ayarları
| Algılama Alanı | Bekleme Süresi | Gün Işığı Sensörü | Bekleme periyodu |
|---|---|---|---|
| ① AÇIK AÇIK %100 | AÇIK AÇIK 5S | AÇIK AÇIK 5Lux 15Lux | AÇIK AÇIK 0S |
| ② - AÇIK %75 | - AÇIK 90S | - AÇIK 15Lux 50Lux | - AÇIK 30S |
| ③ AÇIK - %50 | AÇIK - 3dk | AÇIK - 50Lux 100Lux | AÇIK - 10dk |
| ④ - - %25 | - - 10dk | - - Devre Dışı - | - - +∞ |
Radyasyon Diyagramı
Uzaktan Kumanda MH10
Başlatma
Sensör ilk açıldığında ışığı %100 parlaklıkta yakacak ve 10 saniye sonra kapatacaktır. Başlatma süresi boyunca harici hareket algılama sinyali algılanmayacaktır.
Varsayılan Ayarlar
Hassasiyet: %100 Bekleme süresi: 5s Gün Işığı Sensörü: Devre Dışı; Bekleme periyodu: 0S; Bekleme Karartma Seviyesi: %25
Uygulama Notu
- Sensör profesyonel bir elektrikçi tarafından kurulmalıdır. Lütfen kurulum, kablolama, DIP anahtar ayarlarını değiştirme vb. işlemlerden önce gücü kesin.
- Algılama mesafesi, hareketli nesnenin hareket hızı, hareketli nesnenin boyutu, montaj yüksekliği, montaj açısı, montaj ortamının açık olup olmaması ve yansıtıcının malzemesi gibi faktörlerle ilişkilidir.
- Mikrodalga sensör tavana monte edildiğinde, duvara monte edildiğinde algılama mesafesi önemli ölçüde artacaktır.
- Farklı montaj ortamlarında sensör parametrelerinin yeniden yapılandırılması gerekebilir, lütfen aşağıdaki talimatlara bakın veya üreticiyle iletişime geçin.
- Bu sensör sadece iç mekan kullanımı içindir, dış mekan rüzgarı ve yağmuru ve çevredeki hareketli nesneler yanlış tetiklemeye neden olacaktır.
- Sensör ürününün montaj yüksekliği 6 metreyi geçemez ve optimum yükseklik 3 metredir; iki sensör arasındaki mesafe 3 metreden fazla olmalıdır.
- Sensör metal bir lambaya, metal yansıtıcı bir yüzeye veya dar kapalı bir ortama monte edildiğinde, mikrodalgalar birden çok kez yansıyacak ve yanlış tetiklemeye neden olacaktır.
- Lütfen fan, DC motor, kanalizasyon borusu, hava çıkışı vb. gibi hareketli sinyallerin sensörün etrafında olmadığından emin olun, aksi takdirde sensör yanlış tetiklemeye neden olabilir.
- Mikrodalgalar metali nüfuz edemez, kapalı veya yarı kapalı metal lambalara montajdan kaçının ve ürünün önünde metal veya cam engeli olmamalıdır.
- Farklı PWM / 0-10V sürücülü sensörlerde, düşük ışık etkisi farklı olabilir.
- Kararlı çıkış voltajına ve düşük dalgalanma katsayısına sahip bir DC regüleli güç kaynağı kullanılmalıdır. Güç kaynağının dalgalanması 100mV'den az olmalı; yük akımı 25mA'den büyük olmalıdır.
- Ürün özellikleri ve parametreleri önceden haber verilmeksizin optimize edilebilir.
