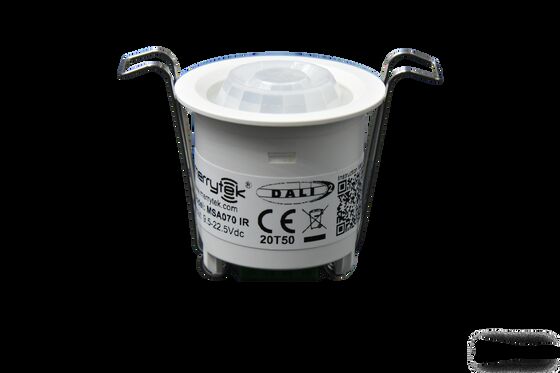

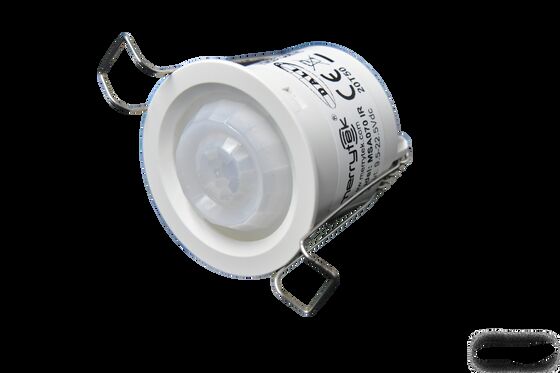

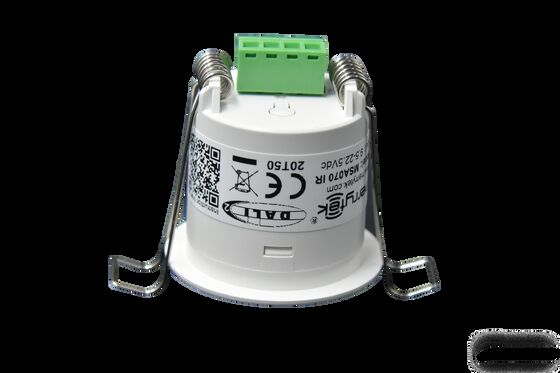

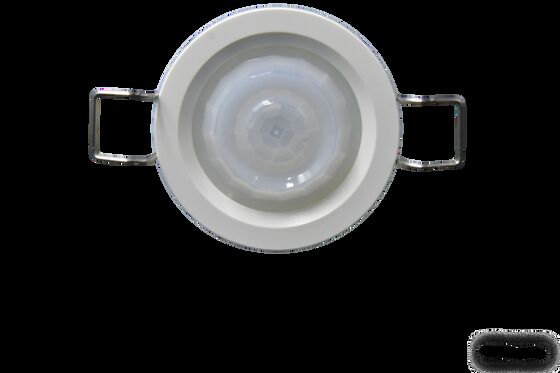

35 mm kesilmiş PIR Tavan Montajı RS-485 protokolü ile Koridor İşgal Sensörü
| Menşe yeri | Çin |
|---|---|
| Marka adı | Merrytek |
| Sertifika | CE |
| Model numarası | MSA070D IR 485 |
| Min sipariş miktarı | 100 adet |
| Fiyat | Anlaşılabilir |
| Ambalaj bilgileri | Beyaz kutu+ Beyaz kutu etiketleri+ Fıçı tahtası+ Karton(K=A) |
| Teslim süresi | 1, Örnek ve Küçük Sipariş: Ödemenizi aldıktan sonra 5 iş günü içinde. 2, Dökme Sipariş: Depozito ald |
| Ödeme koşulları | T/T |
| Yetenek temini | 10,000pcs aylık |
Ürün ayrıntıları
| Giriş Gerilimi | 12-24VDC | Çalışma akımı | En fazla 20mA. |
|---|---|---|---|
| Güç Tüketimi | ≤0,5W | İşlev | RS485 |
| Mevcut | Hareket algılama, gün ışığı sensörü | Montaj Yüksekliği | 2.5-4m. |
| Kurulum | Fırlatmalı | kesim boyutu | Φ35mm |
| Vurgulamak | 35 mm tavan PIR işgal sensörü,RS-485 koridor hareket sensörü,Tavan montajı PIR sensörü |
||
Ürün Açıklaması
35mm Cut-Out PIR Tavan Montajı RS-485 Protokolü ile Koridor İşgal Sensörü
RS-485 protokolü iletişimine sahip kompakt 35 mm kesilmiş PIR tavan montaj işgal sensörü, özellikle koridor ve tuvalet hareket algılama uygulamaları için tasarlanmıştır.
Temel Özellikler
- Gelişmiş PIR hareket algılama teknolojisi
- Yassı Fresnel lensli süper minik vaka
- Sistem entegrasyonu için RS485 protokol çıkışı
- Çevre ışığını algılama yeteneği
- Yapılandırılabilir gündüz ışığı eşiği ve raporlama modları
- Maksimum algılama aralığı: 8-10 metre çapında
- Koridor ve tuvalet uygulamaları için ideal
- Algılama alanının, bekleme süresinin ve cihaz kimliğinin uzaktan yapılandırılması
- Gizli, yerleşik kurulum tasarımı
- Çatının sorunsuz birleştirilmesi için ultra küçük boyut
Teknik özellikler
| Girdi/çıkış parametreleri | |
|---|---|
| Giriş Voltajı | 12-24V DC |
| Adlık Voltaj | 12/24V DC |
| Çalışma akımı | En fazla 20mA |
| Güç tüketimi | ≤0.5W @12/24V DC |
| Çıkış sinyali | RS485 |
| Sensör parametreleri | |
| Görev | PIR hareket algılama + gündüz ışığı sensörü |
| Bulma Alanı | MH18 uzaktan kumanda/RS485 ayarları: %100/75%/50%/25% |
| Bekleme Zamanı | MH18 uzaktan kumanda/RS485 ayarları: 2s/30s/1min/3min/5min/10min/30min |
| Gün ışığı algılayıcı eşiği | MH18 uzaktan kumanda/RS485 ayarları: 5lux/15lux/30lux/50lux/100lux/150lux/Disable |
| Radius algılama aralığı | 3m yükseklikte hareket eden tangensiyel: 4-5m @ 25°C (radyal hareket algılama aralığı daha kısa) |
| Uzaktan kumanda | Kullanılabilir |
| Montaj Yüksekliği | 2.5-4m (tipik olarak: 3m) |
| Uygulama ortamı | |
| Borma deliği | Φ35mm |
| Çalışma sıcaklığı | -25°C'den +50°C'ye kadar (görme aralığı sıcaklığa göre değişir) |
| Depolama sıcaklığı | -40°C ila +80°C |
| Garanti | 3 yıl (iç mekan uygulamalarında ürün kalitesi sorunları için) |
| Kablo standardı | Kablo çapı: 0.2-2.5mm, çıkartma uzunluğu: 7-8mm |
| Sertifikasyon Standartları | |
| Sertifika | CE uyumlu |
| Çevre Gereksinimleri | RoHS Uyumlu |
| IP derecelendirme | IP20 |
Ürün Boyutları
Kablolama Şeması
Bulma Radyasyon Şablonu
Algılama sinyali bilgileri
Sensör, algılama alanı içinde insan hareket sinyallerini algılar, özellikle yürümek gibi önemli insan hareketleri için optimize edilir.
Uzaktan kumanda (MH18)
RS485 Protokol Özellikleri
| Baud oranı | 9600 |
| Veri Bitleri | 8 |
| Bit dur. | 1 |
| İletişim Veri Tipi | HEX TX/RX |
| Veriler komut aralığı | >210ms |
Protokol Komuta Yapısı
| DATA0 | DATA1 | DATA2 | DATA3 | DATA4 | DATA5/DATA6/DATA7 | DATA8 |
|---|---|---|---|---|---|---|
| Çerçeve Başlığı | ID Yüksek Bit | ID Düşük Bit | Veri Uzunluğu | Görev | Değer | Kontrol kodu |
Protokol Komutları Referansı
| Komuta | Görev | Veri aralığı | R/W | Öntanımlı değer |
|---|---|---|---|---|
| 0x00 | Komut Değeri Oku | - | w | - |
| 0x03 | Bulunma/yokluk raporu | 1-2 | w/r | 01 |
| 0x05 | Algılama Alanı Ayarlaması | 0-100 | w/r | % 100 |
| 0x07 | Bloklama Zamanı | 0-FFFFFF | w | 0 |
| 0x08 | Gösterge etkinleştirme | 0-1. | w/r | 01 |
| 0x09 | Gün ışığı değeri raporu | 0-1200lux | r | - |
| 0x0A | Gün ışığı farkı değeri ayarlama | 10-100 | w/r | 10Lux |
| 0x0D | Bekleme Zamanı Ayarlama | 3-7200 | w/r | 30'lar. |
| 0x17 | Firmware sürümü | 0.0.0-100.0.0 | r | Mevcut sürümü |
| 0x18 | Aygıt Kimliğini Ayarla | 0x0000-0xFFFF | w/r | 0xFFFF |
| 0x20 | Gündüz Işığı Telafi Yapma | 0x01-0x64 | w/r | 0x0a |
| 0x21 | Aygıt Kimliğini Düzenle | 0-1. | w | 0x00 |
| 0x22 | Rapor ya da Okuma Modu | 0-1. | w/r | 01 |
| 0x23 | Durum Dönüşümü | 1 | w | 1 |
| 0x25 | Gün ışığı eşiği fonksiyonu | 0-1200lux,65535 | w/r | 65535 |
| 0x26 | Sensör fonksiyonunun etkinleştirilmesi | 0-1. | w/r | 0 |
| 0x30 | Fabrika Ayarlarını Geri Al | 1 | w | - |
Kurulum Rehberleri
- Kurulum, elektrik bağlantısı kesilmiş durumda nitelikli bir elektrikçi tarafından yapılmalıdır.
- Sadece iç mekanlarda, sıcaklığa duyarlı alanlardan uzakta kullanılmak üzere en fazla 4 m yüksekliğinde
- Büyük nesnelerin algılama alanını engellemediğinden emin olun (sensör nesneleri algılayamaz)
- Parlak ışığı yansıtan nesnelerin, wifi yönlendiricilerinin veya mikrodalga fırınlarının yanına yerleştirmekten kaçının
- 25°C çevre için optimize edilmiş algılama aralığı - performans sıcaklığa göre değişir
- Tansiyonel hareket için optimize edilmiş algılama - radyal hareket algısı daha kısa
Ürün Yasaklaması
Ürün teknolojisinin karmaşıklığı ve uygulama ortamındaki farklılıklar nedeniyle, bu özellik sadece referans olarak kullanılır.Ürün özelliklerini bildirimsiz değiştirme hakkını saklı tutuyoruz ve hiçbir yasal taahhüt veya garanti vermiyoruz.Kullanıcılar, ürün deneyimlerine göre özellik içeriğini tamamlama veya değiştirme konusunda teşvik edilirler.
Ayrıntılı teknik özellikler ve protokol belgelerinin bulunması için lütfen doğrudan üreticiye başvurun.
