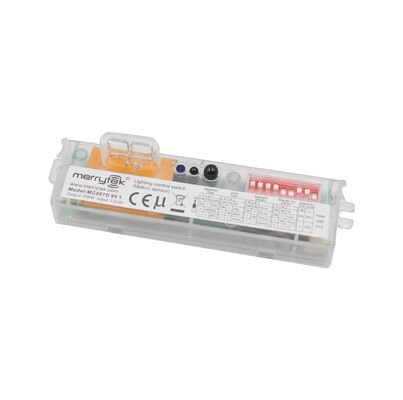

Şeffaf Kabuk PWM Dim Edilebilir Üç Korumalı Işık Sensörü Otopark İçin, Patentli Anten Tasarımlı
| Menşe yeri | Shenzhen, Çin |
|---|---|
| Marka adı | Merrytek |
| Sertifika | CE |
| Model numarası | MC087D 99 1 |
| Min sipariş miktarı | 100 |
| Fiyat | Anlaşılabilir |
| Ambalaj bilgileri | Fıçı Tahtası + Karton(K=A) |
| Teslim süresi | 1, Örnek ve küçük sipariş: Ödemenizi aldıktan sonra 5 iş günü içinde (stokta olduğunda). 2, Toplu si |
| Ödeme koşulları | T/T |
| Yetenek temini | 10000/Ayda |
Ürün ayrıntıları
| Çalışma voltaj aralığı | 12 ± 1VDC | Çıkış Sinyali | PWM / 0-10V karartma sinyali |
|---|---|---|---|
| Montaj Yüksekliği | 3m (6m en fazla) | Çalışma ortamı sıcaklığı | -25~60°C |
| Çalışma akımı | 20±3mA | Kurulum | yerleşik |
| paket | Fıçı Tahtası + Karton(K=A) | Yaşam Süresi | 5 yıl garanti@ta |
| Vurgulamak | PWM dim edilebilir üç korumalı ışık,hareket sensörlü otopark lambası,patentli anten sensörlü ışık |
||
Ürün Açıklaması
Park alanı için şeffaf Shell PWM Dimmable Tri-proof Light Sensor
Ürün Özellikleri
- 12V DC giriş, 0-10V karartma sinyali veya PWM karartma sinyali çıkışı
- Düzenlenebilir algılama alanı ile üç aşamalı ve iki aşamalı opsiyonel karartma
- Adaptatif Algoritma ile patentli antitezik dipol anten tasarımı
- Metal ortamlarda yan lob radyasyonundan kaynaklanan yanlış tetiklemeyi ortadan kaldırır
- Park yerleri ve benzer uygulamalar için ideal
- Kolay kurulum için uzaktan kumanda ve DIP anahtarı yapılandırması
Teknik özellikler
| Girdi Özellikleri | |
|---|---|
| Adlık Voltaj | 12±1Vdc |
| Çalışma akımı | 20±3mA |
| Dalgalanma Voltajı | < 100mVp-p |
| Çıktı Özellikleri | |
| Çıkış sinyali | PWM karartma sinyali 0-10VDC karartma sinyali |
| Gün ışığı sensörü | |
| Gün ışığı önceliği açık. | 5Lux/15Lux/30Lux/50Lux. 100Lux. 150Lux. |
| Gün ışığı önceliği OFF | 150Lux 200Lux 300Lux |
| Sensör parametreleri | |
| İletişim Gücü | 1mW maksimum. |
| Bulma Alanı (Radyo) | Tavan montajı 3m: r≥4m@0.3m/s, r≥2.5m@1m/s Duvar montajı: r≥5m@0.3m/s, r≥3m@1m/s |
| Montaj Yüksekliği | 3m (6m en fazla) |
| Çevre Özellikleri | |
| Çalışma sıcaklığı | -25~60°C |
| Depolama sıcaklığı | -40~80°C |
| Nemlilik | ≤85% yoğunlaşmayan |
| Sertifikalar ve Standartlar | |
| Sertifikalı | CE |
| Çevre Gereksinimleri | RoHS 2.0Uzaklaş. |
| IP derecelendirme | IP20 |
| Diğer Özellikler | |
| Kablolama | 3pin 2.0mm terminal |
| Kurulum | Dahili |
| Paket | Karton + karton ((K=A) |
| Yaşam süresi | 5 yıllık garanti |
Model Değişiklikleri
| Model numarası. | MC087D 99 1 |
|---|---|
| Düzenle | Yukarı dip. Alt dip. Yukarı dip. Alt dip. |
| Montaj yapısı | Kilit yapısı Kilit yapısı vida kurulum yapısı vida kurulum yapısı |
| Çıkış sinyali | PWM karartma sinyali PWM karartma sinyali PWM karartma sinyali |
| Ürün Resimleri |  |
Fonksiyonel Modlar
| Görev | Yapılandırma |
|---|---|
| Aç/Kapat fonksiyonu | Bekleme süresi "0s" olarak ayarlandı. |
| İki basamaklı karartma fonksiyonu | Bekleme süresi "+∞" olarak ayarlandı, Gün ışığı sensörü "Disable" olarak ayarlandı. |
| Üç basamaklı karartma fonksiyonu | Bekleme süresi "1min/10min" olarak ayarlandı, gündüz ışığı sensörü "Kapat" olarak ayarlanmadı. |
| Gün ışığı önceliği | Bekleme süresi "+∞" olarak ayarlandı, Gün ışığı sensörü "10Lux/30Lux/50Lux" olarak ayarlandı. |
Ürün Bilgisi
Boyutları
Fonksiyon ve kablolama diyagramı
Kurulum Kılavuzu
Kurulum notu:Mikrodalga anteni ile metal plaka ve lamba koruması arasındaki mesafe 3,2 mm'den fazla olmamalı ve metal plaka basamağı 2 mm'den fazla olmamalıdır.Aksi takdirde mikrodalga anteninin çalışmasını etkileyecektir..
DIP Değiştiricisi Yapılandırması
| Görev | Bulma Alanı | Bekleme Zamanı | Gün ışığı sensörü | Bekleme süresi | Bekleme Sıvı Seviye | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||||||
| Ⅰ | Açık. | Açık. | % 100 | Açık. | Açık. | 5s | Açık. | Açık. | 15Lux | Açık. | Açık. | 0s | Açık. | % 20 |
| Ⅱ | Açık. | - | % 75 | Açık. | - | 30'lar. | Açık. | - | 50Lux | Açık. | - | 1 dakika. | - | % 30 |
| Ⅲ | - | Açık. | % 50 | - | Açık. | 3 dakika. | - | Açık. | 150Lux | - | Açık. | 10 dakika. | ||
| Ⅳ | - | - | % 25 | - | - | 10 dakika. | - | - | Etkinleştir | - | - | +∞ | ||
Not:Bekleme süresi numaralandırma kodu +∞ olarak ayarlandığında, yarı aydınlık kapatma ile gündüz önceliği moduna girecektir.
Radyasyon Şablonu
Başlatma & Öntanımlı Ayarlar
Başlatma Süreci
Işık açıldıktan sonra %100 parlaklıkta açılacak ve 10 saniye sonra kapanacak. Başlatma sırasında, hiçbir dış hareket algılama sinyali tespit edilmeyecektir.
Öntanımlı Ayarlar
- Duyarlılık: %100
- Bekleme süresi: 5 saniye
- Gün ışığı sensörü: Etkinleştirme
- Bekleme süresi: 0s
- Bekleme halinde düşük ışık seviyesi: 20%
Uygulama Kılavuzları
Önemli kurulum notları:
- Montajı yalnızca nitelikli elektrikçiler yapmalıdır.
- Kurulum, kablolama veya DIP anahtar ayarlarını değiştirmeden önce her zaman gücü kapatın
- Algılama alanı nesnenin hızına, boyutuna, montaj yüksekliğine, açısına, çevreye ve yansıtıcı malzemelere göre değişir
- Duvar montajı, tavan montajına kıyasla algılama alanını önemli ölçüde artırır
- Farklı kurulum ortamları için sensör parametrelerinin ayarlanması gerekebilir.
- Sadece iç mekanlarda kullanılmak için - dış mekanlarda kullanılmak su geçirmezliği etkiler
- En fazla kurulum yüksekliği: 6 metre (optimal: 3 metre)
- Sensörler arasındaki minimum mesafe: 3 metre
- Hareketli nesnelerin, fanların, DC motorların veya hava çıkışlarının yakınında yerleştirmekten kaçının
- Mikrodalga fırınlar metalden içeri giremez - kapalı metal kabınlara yerleştirmeyin
- Sabit çıkış voltajı ve düşük dalgalanma katsayısı (<100mV) ile DC düzenlenmiş güç kaynağı kullanın
- Yük akımı 25mA'dan daha fazla olmalıdır.
