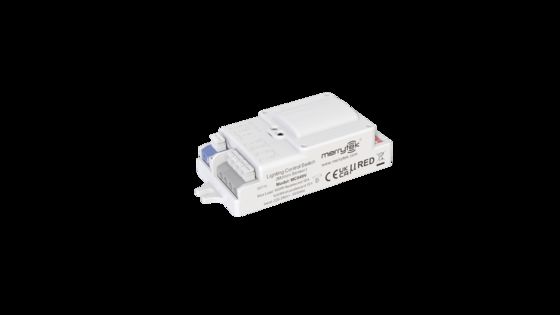

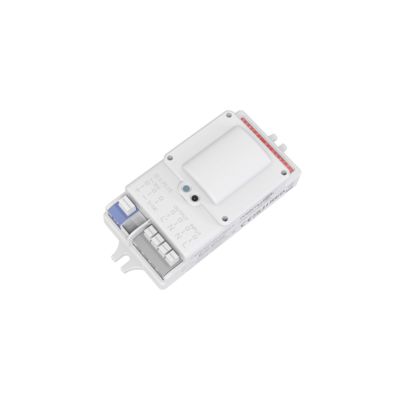

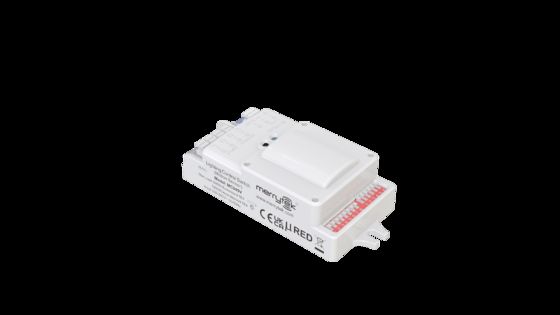

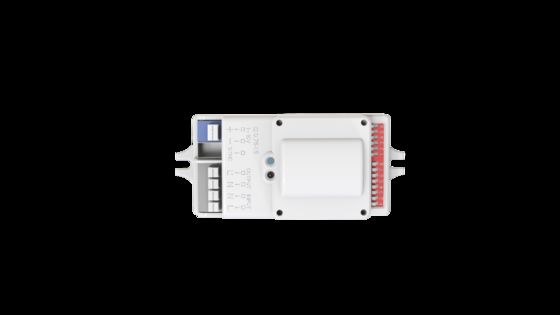

1-10V, üç kanatlı ışık için hafifletilebilir mikrodalga hareket sensörü, maksimum montaj yüksekliği 6m
| Menşe yeri | Çin |
|---|---|
| Marka adı | Merrytek |
| Sertifika | CE, RED,TUV |
| Model numarası | MC049VR |
| Min sipariş miktarı | 300 adet |
| Fiyat | Anlaşılabilir |
| Ambalaj bilgileri | Kabarcık çanta + Fıçı Tahtası + Karton (K = A) |
| Teslim süresi | 1, Örnek ve Küçük Sipariş: Ödemenizi aldıktan sonra 5 iş günü içinde. 2, Dökme Sipariş: Depozito ald |
| Ödeme koşulları | T/T veya Western Union |
| Yetenek temini | ayda 20.000 adet |
Ürün ayrıntıları
| Nominal Gerilim | 120-277V AC | Hazırda bekleme gücü | ≤0,5W (230Vac) |
|---|---|---|---|
| Çalışma Modu | AÇIK/KAPALI 1-10V karartma | Kurulum Gereksinimi | Yerleşik |
| Yük kapasitesi | 120Vac 400W（endüktif veya dirençli） 220Vac-240Vac 800W(endüktif veya dirençli) 277Vac 1000W（endüktif | Sertifika | CE, KIRMIZI, TÜV |
| Yaşam süresi | 5 yıllık garanti @Ta 230V tam yük | ||
| Vurgulamak | 1-10V Dimmable Hareket Sensörü,Üçlü kanıtlı ışık için mikrodalga hareket sensörü,En fazla 6m yükseklik hareket sensörü |
||
Ürün Açıklaması
Üçlü Korumalı Işık için 1-10V Kısılabilir Mikrodalga Hareket Sensörü, 6 m Maksimum Montaj Yüksekliği
Özellikler
- Senkron uçlu, 1-10V kısılabilir LED sürücüsü ile 2 kademeli veya 3 kademeli karartma işlevi sağlayan, 1-10V LED karartma sürücüsüne sahip standart ürün
- Algılama alanı, bekletme süresi, gün ışığı sensörü, bekleme süresi ve karartma seviyesi DIP anahtarıyla ayarlanabilir
- Giriş ve çıkış uçları için preslenmiş terminaller sayesinde kullanıcı için uygun bağlantı
Teknik Parametreler
| Giriş | |
|---|---|
| Çalışma gerilimi | 108-305V AC 50Hz/60Hz |
| Nominal gerilim | 120-277VAC |
| Bekleme gücü | ≤0,5W(230Vac) |
| Çıkış | |
| Çalışma modu | AÇIK/KAPALI 1-10V karartma |
| Yük türü | Beyaz dokuma ışık/güç kaynağı/1-10V LED ışık |
| Yük kapasitesi | 120Vac 400W(endüktif veya dirençli) 220Vac-240Vac 800W(endüktif veya dirençli) 277Vac 1000W(endüktif veya dirençli) |
| Maksimum dalgalanma kapasitesi | 30A (%50 Ipeak, genişlik =500uS, 230Vac tam yük, soğuk başlatma); 60A (%50 Ipeak, genişlik =200uS, 230Vac, tam yük, soğuk başlatma) |
| Loş arayüz | 1-10V Karartma: Mevcut Senkronizasyon kontrolü: Mevcut (Açma-kapama işlevi için senkronize edilebilir, 1-10V karartma için senkronize edilemez) |
Sensör Parametreleri
| Çalışma frekansı | 5,8 GHz ±75 MHz, ISM bandı |
| Verici gücü | 1 mW Maks. |
| Algılama Alanı | %25/%50/%75/%100(iki DIP anahtarıyla) |
| Tutma süresi | 5s/30s/90s/3dk/20dk/30dk (üç DIP anahtarıyla) |
| Beklemede loş Seviye | %10(1,4-1,6V)/%20(1,9-2,1V)/%30(2,9-3,1V)/%50(4,9-5,1V)(iki DIP anahtarıyla) |
| Bekleme Süresi | 0S/5S/5 dak/10 dak/30 dak/1 sa/+∞(üç DIP anahtarıyla) |
| Gün Işığı Sensörü | 2 lüks/5Lux /10Lux /25Lux /50Lux /100Lux /Devre Dışı Bırakma (dört DIP anahtarıyla) |
| Algılama Aralığı (%100 Hassasiyet Yarıçapı) | Yüzeye montaj 3m yükseklik:0,3m/S ≥3,5m,1m/S ≥2,5m Yatay montaj 2m yükseklik:0,3m/S ≥8m,1m/S ≥4m |
| Montaj yüksekliği | 3m(maksimum 6m) |
| 3db ışın açısı | 80°@XZ düzlemi 96°@YZ düzlemi |
Çalışma Ortamı
| Çalışma Sıcaklığı | -25°~70° |
| Depolama Sıcaklığı/nemi | -40°~80° nem:≤85% (yoğuşmasız) |
Sertifika Standartları
| Güvenlik(LVD) standartları | EN61058-1,EN61058-1-2 |
| Yıldırım dalgalanması | 1KV(L/N,EN61000-4-5) |
| EMC standartları | EN61058-1,EN61000-3-2,EN61000-3-3,EN62479, EN301489-1,EN55015,EN300440 |
| Çevresel Gereksinim | RoHS'ye uyumlu |
| Sertifika | CE, KIRMIZI, TÜV |
Diğer Özellikler
| Giriş/Çıkış (konektör/kablolama) özellikleri | Bastırma terminalleri tel çapı:0,75-1,5mm² |
| Kurulum Gereksinimi | Yerleşik |
| Kurulum Boyutu | 180*50*30mm |
| Paket Gereksinimi | Kabarcık çanta + Fıçı Tahtası + Karton (K = A) |
| Net ağırlığı | 75g |
| Yaşam süresi | 5 yıl garanti @Ta 230V tam yükte |
Fonksiyonel Diyagramlar
1. Açma-kapama fonksiyonu (Bekleme Süresi "0s")
2. 2 adımlı karartma işlevi (Bekleme Dönemi "+∞")
3. 3 adımlı karartma işlevi (Bekleme Süresi "5 sn/5 dk/10 dk/30 dk/1 saat")
4. Boyut (mm)
5. Kablolama
6. Yapı
DIP Anahtarı Ayarları
1. Algılama Alanı
| 1 | 2 | Ayar |
|---|---|---|
| AÇIK | AÇIK | %100 |
| AÇIK | - | %75 |
| - | AÇIK | %50 |
| - | - | %10 |
2. Bekleme Süresi
| 3 | 4 | 5 | Ayar |
|---|---|---|---|
| AÇIK | AÇIK | AÇIK | 5S |
| - | AÇIK | AÇIK | 30'lar |
| AÇIK | - | AÇIK | 90'lar |
| - | - | AÇIK | 3 dakika |
| AÇIK | AÇIK | - | 20 dakika |
| - | - | - | +∞ |
3. Bekleme Süresi
| 6 | 7 | 8 | Ayar |
|---|---|---|---|
| AÇIK | AÇIK | AÇIK | 0S |
| - | AÇIK | AÇIK | 5S |
| AÇIK | - | AÇIK | 5 dakika |
| - | - | AÇIK | 10 dakika |
| AÇIK | AÇIK | - | 30 dakika |
| - | AÇIK | - | 1 saat |
| - | - | - | +∞ |
4. Gün Işığı Sensörü
| 1 | 2 | 3 | 4 | Ayar |
|---|---|---|---|---|
| - | - | AÇIK | AÇIK | 2Lüks |
| - | - | - | AÇIK | 5Lüks |
| - | AÇIK | AÇIK | - | 10Lüks |
| - | - | AÇIK | - | 25 lüks |
| - | AÇIK | - | - | 50 lüks |
| AÇIK | - | - | - | 100 lüks |
| - | - | - | - | Devre dışı bırakmak |
Devre Dışı Bırak olarak ayarlandığında sensör, ışığın yeterli olup olmadığına bakılmaksızın hareket algıladığında ışığı açacaktır.
Gün ışığı eşik değeri, güneşli ortam, gölgelemenin olmadığı, ortam ışığının dağınık yansıması koşullarındaki tipik değerdir.
5. 1-10V (Bekleme DIM Seviyesi)
| 5 | 6 | Parlaklık% |
|---|---|---|
| AÇIK | AÇIK | %50 |
| - | AÇIK | %30 |
| AÇIK | - | %20 |
| - | - | %10 |
Başlatma
Güç açıldıktan sonra sensör ışığı otomatik olarak %100 parlaklıkta açar. 10 saniye sonra ışığı kapatır. Başlatma sırasında sensör hareketi algılayamıyor.
Fabrika Ayarı
Algılama alanı: %100, Tutma süresi: 5 sn, Bekleme Süresi: 0 sn, Gün Işığı Sensörü: Devre Dışı
Başvuru Bildirimi
- Sensör profesyonel bir elektrikçi tarafından kurulmalıdır. DIP anahtarının kurulumunu, kablo bağlantılarını ve ayarını değiştirmeden önce lütfen gücü kapatın.
- Mikrodalga metale nüfuz edemez; lütfen ürünü kapalı veya yarı kapalı metal lambalara kurmaktan kaçının ve ürünün üzerinde metal veya cam koruma olmadığından emin olun; Antenin metal plakanın içinden geçmesi gerekiyorsa sensörün üst kısmının metal plakaya yakın olduğundan emin olun.
- Mikrodalga sensörleri arasındaki kurulum mesafesinin 3 metreden fazla olması önerilir ve radyo parazitini önlemek için anahtarlardan, yönlendiricilerden ve diğer kablosuz cihazlardan uzakta olmalıdır. Her ikisi arasındaki kurulum mesafesinin 2 m'den büyük olması tavsiye edilir; Düşük/yüksek frekanslı sinyallerden kaynaklanan girişimi önlemek için, mikrodalga sensörünün anten yüzeyi AC girişinden ve DC çıkışından uzakta olmalıdır.
- Mikrodalga sensörünün çevresinde uzun süreli titreşim ekipmanlarından veya hareketli nesnelerden kaçınılmalıdır. Üretilen titreşim sinyali, indüksiyonu tetikleyen mobil sinyal olarak kabul edilecektir. Test alanından bir evcil hayvan geçerse sensör tetiklenebilir.
- Bu ürün iç mekan kurulumuna uygundur. Yarı dış mekan veya dış mekan kurulumu için rüzgar ve yağmur, mobil sinyal tetikleme indüksiyonu olarak kabul edilebilir; Sensör metal bir lambaya, metal yansıtıcı yüzeye veya dar kapalı bir ortama monte edildiğinde mikrodalga tekrar tekrar yansıtılacak ve yanlış tetiklemeye neden olacaktır. Lütfen hassasiyeti azaltın veya teknik destek için üreticiyle iletişime geçin.
- Bu model tavan montajına uygundur. Duvara kurulum kullanılırsa, mikrodalga indüksiyon algılama mesafesi büyük ölçüde artacaktır, bu da mikrodalganın duvardan geçmesine neden olabilir veya lamba kapanmayacaktır. Lütfen hassasiyeti %25 oranında ayarlayın. %25 kullanılamıyorsa duvara montaj yapmaktan kaçının veya teknik destek için üreticiyle iletişime geçin.
- Ürün özellikleri ve parametreleri önceden haber verilmeksizin optimize edilebilir.
- Işık hassasiyeti eşiği güneşli bir ortamdadır, gölge yoktur ve ortam ışığının dağınık yansıması vardır. Sensörün algıladığı lüks seviyesi farklı dönem ve iklim koşullarında farklı olabilir.
- Ürün algılama aralığı, nesnenin hareket hızına, nesnenin boyutuna, ürünün kurulum yüksekliğine, kurulum açısına, kurulum ortamına, yansımanın malzemesine ve diğer faktörlere bağlıdır.
- Teknik özelliklerde verilen algılama mesafeleri, 165 cm/65 kg'lık kapalı açık ortamda test uzmanları tarafından elde edilen tipik değerlerdir.
- Sensör yanlış tetiklenebileceği için sensörü metal, cam, karışık duvarlar vb. gibi yüksek yoğunluklu nesnelerin yakınına koymayın.
- Sensör parametrelerinin farklı kurulum ortamlarında yeniden yapılandırılması gerekebilir. Lütfen yukarıdaki talimatlara bakın veya üreticiyle iletişime geçin.
